浦东机场下水道方案.doc

浦江镇公共交通配套工程市政排水工程

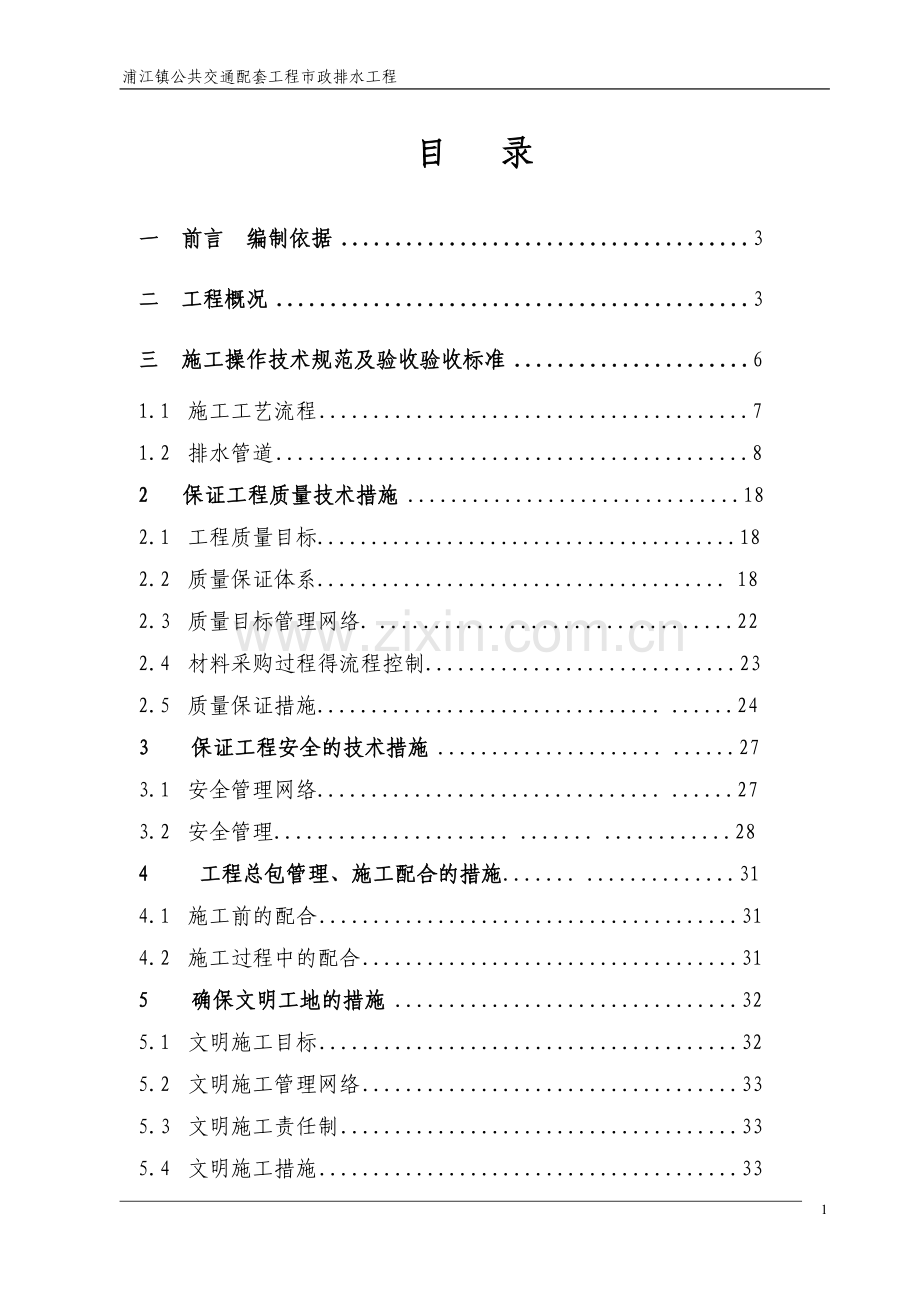

目 录
一 前言 编制依据 3
二 工程概况 3
三 施工操作技术规范及验收验收标准 6
1.1 施工工艺流程 7
1.2 排水管道 8
2 保证工程质量技术措施 ...............................18
2.1 工程质量目标.......................................18
2.2 质量保证体系...................................... 18
2.3 质量目标管理网络. .................................22
2.4 材料采购过程得流程控制.............................23
2.5 质量保证措施................................ ......24
3 保证工程安全的技术措施 ..................... ......27
3.1 安全管理网络................................ ......27
3.2 安全管理...................... ....... ............28
4 工程总包管理、施工配合的措施....... ..............31
4.1 施工前的配合 31
4.2 施工过程中的配合 31
5 确保文明工地的措施 32
5.1 文明施工目标 32
5.2 文明施工管理网络 33
5.3 文明施工责任制 33
5.4 文明施工措施 33
6 环境保护................................ ...... ...36
6.1 建立完善的环境保体系..................... ...... ..36
6.2 项目重要环境因素..................... ...... ......37
6.3 环境次要项目因素...................... .... .......37
6.4 环境保护管理目标........................ ...... ...37
6.5 环境保护具体措施..................... ........ ....37
7 施工进度计划..................... ........ ........39
7.1 施工总体安排..................... ........ .......39
7.2 工期控制..................... ........ ...........39
7.3 进度计划保证措施..................................39
四 主要机械仪器选用表................................41
五 主要施工管理、技术人员表..........................42
六 主要劳动力使用计划表..............................43
七 主要材料供应计划........................ .........44
八 材料复试计划........................ .............45
九 施工现场平面布置.................... ............45
1 施工沿线接水接电.................... ...............45
2 生活、办公设施搭建.................. ...............45
3. 文明施工护栏设置.................. .................45
十 施工现场进度表、施工现场平面图. .................46

前 言

一、编制依据
1、轨道交通2号线东延伸海天路站站前广场工程海天三路排水施工工程图；
2、工程招投标文件；
3、工程地质资料；
4、排水管道新建工程设计图纸；
5、现场踏勘情况；
6、国家、上海市现行的安全生产、文明施工的有关规定；
7、施工操作技术规范及质量验收标准；
8、本公司管理组织体系及技术力量和现有的机械设备状况等。

二、工程概况
1、工程简述
本工程为轨道交通2号线东延伸海天站站前广场工程东启航路至西启航路的排水管道工程。
工程地点：浦东机场启航路
工程建设单位：上海浦东机场建设指挥部
设计单位：上海市政工程设计研究总院；
施工总承包单位:上海金工建设（集团）有限公司
监理单位：上海第一测量事务咨询有限公司
工程范围：海天三路（启航路—东启航路）
2、雨水管道工程
(1) 、硬聚氯乙稀加筋管： Φ225(连管) 200m
Φ300(连管) 91m
Φ400 76 m
氯乙稀HDPE管： Φ600 128.m

（2）、砌筑窨井：75×75 9座
100×100 6座

I型雨水进水井 29座
(3)、管材：
DN225～DN400管：采用硬聚氯乙稀加筋管,采用“T”形橡胶圈接口,管道基础采用碎石或砾石砂, 碎石的粒径为25～38㎜, 砾石砂的粒径为≤60㎜,再用50㎜厚中粗砂找平.中粗砂坞膀至管外顶。
DN600管：采氯乙稀HDPE管,采用双道“O”形橡胶圈接口, 管道基础采用碎石或砾石砂, 碎石的粒径为25～38㎜, 砾石砂的粒径为≤60㎜,再用50㎜厚中粗砂找平.中粗砂坞膀至管外顶。

三、施工操作技术规范及验收标准
1、《市政道路、排水管道成品与半成品施工及验收规范》；
3、《市政排水管道工程施工及验收规程DBJ08-220》；
4、《混凝土结构工程施工质量验收规范BG50204-2002》；
5、《市政地下工程施工及验收规程DBJ08-236-90》；
6、《埋地塑料排水管道技术规程DG/TJ08-308-2002》；
7、《氯乙稀HDPE排水管道施工及验收规程DGJ08-234-2001》；
8、《建设部行业标准CJJ1-90、CJJ2-90、CJJ3-90》；
9、《上海市政工程施工及验收技术规程》
10、《上海市排水管道通用图》
1、 各分部分项工程技术方案
严格按招标文件规定的技术要求：按现行国家、部颁、地方的施工技术（验收）规范，规程的技术要求。实施包工期、包质量、包文明施工、包施工的工程承包方式。
根据招标文件和设计图纸、现场勘察，我公司结合本工程实际情况，对主要项目沟槽开挖、管道基础、排管等单项工序需要编制施工方案，争取质量、安全、文明施工全部达标，工期提前完成，详细说明采用施工方法、工艺、流程、估计可能发生的情况及相应的对策。
1.1 施工工艺流程
1.1.1 雨水管道施工流程图
沟槽支撑
沟槽开挖
测量放线

管道接缝
管道铺设
管道基础

管道坞膀
沟槽回填

测 试

砂浆试块

窨井砌筑

管道闭水

1.2 排水管道
1.2.1施工测量
根据规范要求，结合本工程实际情况，临时水准点分别设置在施工排水管道高架桥柱处。
（1）临时水准点测放，轴线控制
在施工基坑外设置正视良好的测量控制网，控制网用30秒级SET索佳全站仪测设。为了保证控制网的精确度，采用砼保护控制桩，在控制桩的四周用红白相同的脚手管圈设护栏。
对建设单位，设计院的测量交底柱与水准点进行复核，复核结果需经现场监理复核后方可使用。
为了方便施工测量，利用经过复核的交底桩，在施工现场布置加密的控制点，加密控制点也要进行严格复核和保护，控制点选定后，经过实测和导线闭合的平差计算。确定各控制点坐标，并要每月对控制网进行复核。
为确保正确无误，在道路中心线东侧30m处，设立管线及管道定位基准线。
（2）按照施工规范加密引测临时水准点
在工程外侧及转角处测设的点，测量结果必须符合精度要求。临时水准点采用长钢筋插入土中，用砼进行保护并进行编号。 开挖标高测设必须按照横断面图选择标高点位置和密度，进行实地放样，测量数据和实地放样结果及时提交监理和设计院。
开挖层控制标高测设必须严格测设，并在管道底标高垫层前测设计标高，请监理复核，方可进行封垫层。
（3）测量精度要求
临时水准点必须闭合，闭合差不得大于±12√K mm。
导线测量方位角闭合差不得大于±40√M 秒。
1.2.2 井点降水
根据现场实际情况，结合地质勘察报告情况，本工程所在地区在饱和软土层中，地下水位较高，为防止因地下水渗流力过大出现的流砂现象，导致槽壁土体流失，基坑底下的粘性土下卧层因厚度不足时，被层间泵压力顶破。为确保施工质量及工期，为此设置井点降水。井管距离槽壁1m～1.5m，井点管的间距采用0.8m～1.2m。单层单排线状井点要设在地下水流上游一侧，两端延伸长度不小于沟槽宽。
剖面图
1.2.3 沟槽开挖
沟槽开挖采用机械挖土、人工配合。沟槽覆土时，土方大多需外运。
（1）机械挖土严格控制标高，测量人员密切配合，随时测设标高，防止超挖或扰动基底面，挖土至槽底标高以上20cm时，人工挖除修正槽底，边挖边修，并在沟槽底北侧开挖排水沟槽30×40cm，坡度1%。沟槽坡度下端设集水坑40×40×50cm，以便排水。
（2）沟槽平面放样应根据管道中心挖制桩和沟槽宽度放出沟槽开挖边线，采用有支撑沟槽开挖。
（3）在河浜段设有井点管抽水区域，机械挖土时，井点降水应提前5天，将地下水位稳定至槽底以下0.5m时方可开挖。
（4）挖土应与支撑相互配合，挖掘机挖土后必须及时支撑，防止槽壁失稳而导致沟槽坍塌。
（5）管道开槽部位近有地下管线，应采取吊、托等加固措施，对挖掘司机作详细交底，靠近管线部位，人工挖除，确保管线安全。
（6）机械开挖设有专人指挥，采用后退法施工，机械挖土停放位置根据雨水管深度离沟槽边不得小于0.8m；堆土采用槽边单面堆土、高度不得大于1.5m，离槽边＞1.2m。
（7）根据管道深度，采用撑板或钢板桩施工，当挖土深度至1.2m时，必须撑头挡板，过河浜及土层松软应根据实际情况，提前设置撑头档板，以板，每次撑板高度一般0.6～0.8m，若土质松软或下后挖土与档板应交替进行，修边后立即撑面应及时挡板和加设支撑。
（8）横列板应水平放置，板缝应严密，板头应正齐，深度到碎石基础石，若过横穿沟槽的地下管线，管线上面或下面的撑板一般离管线10cm左右，上下板之间应用短木堵塞。必要时应时管线采取吊、撑托，包等保护措施，防止管线沉陷断裂。
（9）竖列板采用20［槽钢，应插至碎石基础面，在拆除底挡木撑柱进行排管前，应用短木在砼基础侧面与竖列板之间设临时支撑。
（10）木撑柱二头应水平，每层高度应一致，每块竖列板上支撑不应少于二只铁撑住。木撑柱的水平与间距一般在2.5-3.0m，垂直间距不大于1.5m。头挡木撑柱距离地面为0.6-0.8m。木撑柱的钢管套筒不得弯曲，支撑应充分胶紧，木撑柱应加托木8#-12#铅丝绑扎牢固。
1.2.4 管道基础
（1）管道根据设计说明管材，管道施工方法采用开槽埋管，按上海市标准《市政工程施工及验收技术规范》（DBJ08-220-96）相关章节施工及验收。
（2）基础施工前必须复核高程样板的标高，一般在沟槽底部每隔4m左右钉一只样桩，并用样尺检查桩顶标高，以控制挖土面，垫层面和基础面。
（3）基础底层土应人工挖除，修整槽底，清除淤泥和碎土，如有超挖，应用砾石砂填实，不得用土回填，并随即挖好排水沟。
（4）管道基础的砾石砂垫层厚度为15cm，应沟槽满堂铺筑，摊平，夯实。
（5）在砾石砂垫层上再用50㎜中粗砂找平。
1.2.5 管道铺设
（1）管节按产品质量标准进行逐节质量检查，不符合标准者不使用，并做好现场记录，另行安排处理。
（2）管节运至工地沟槽边待用管节应垂直槽边放置并垫稳。
（3）吊车卸管时有专人指挥，操作人员集中思想，听从指挥；根据机械性能合理选用，严禁超载；在吊臂回转半径的影响范围内不得有障碍物或站人，操作人员上下沟槽时应采用扶梯，扶梯应高出地面1m，并应密切配合；机械严禁带病操作；严禁用钢丝绳串心吊运，起吊应轻起轻落，防止碰撞损坏管端。
（4）排管前应复核高程样板，清扫基础杂物及积水。
（5）采用横列板支护的沟槽内排管，应先进行替板，竖列板下端应与基础底面相平，并用砖块或短木固定。
（6）排管时，应以管内底标高为准，在井位处排管时应挖制好窨井的内净尺寸。
（7）排管从下游开始排向上游，承口向上，插口向下，在承口外壁1/2高度外拉一条定位边线，边线离外壁10cm左右。
（8）用水平尺校正坡度，用管边直线校正管中心位置，每二节用高程样板复核一次管线底标高。
（9）采用硬聚氯乙稀加筋管，采用“T型橡胶密封圈；采用玻璃钢夹砂管，采用双道“O”型橡胶密封圈；并套入插口槽内应四周均匀，平顺、无扭曲。
（10）将一只管节切割成二个半节管子，带承口的半节管子应排在窨井的进水方向，带插口的半节管子应排在窨井的出水方向，当窨井底板与管道深度不一致时，需对受扰动的土基层，中粗砂和砾石砂填实。窨井底板离承口管端或尾部距离大于250mm时，应加设垫板。
（11）管节可采用起吊设备吊排，手板葫芦或电动卷扬机进行管节就位。管节会扰前，应在橡胶圈有面均匀涂刷电性润滑剂，会扰时，管节二侧的手板葫芦应同时拉动，使橡胶密封圈正确就位，不扭曲、不脱落，管节承插过程中，仍应由起吊设备吊住，待管节拉紧后将管规击实。管忱中心线离承口的端部和尾部均匀保持220-230mm。
（12）排管时，管口内应放平尺板（托板），用水平尽调正水平，若平悄板中心缺口刚好对准垂线，表示沟管居中，每只沟管应垫实稳固，排好后不得摇动。
（13）管节就位后，放松吊索和其它紧管工具，然后检查管节和高程和中心线；承口与插口之间的间隙不得大于9mm，管节接缝处周围不被涨烈，无回弹现象，管道铺设应严格按质量标准要求。
1.2.6 管道坞膀
根据设计及施工规范要求洒水振实拍平。
1.2.7 窨井、进水口及连管
（1）窨井基础施工应在管道基础铺筑同时浇筑，并按设计要求落底与否。窨井尺寸应符合设计要求。
（2）砖砌窨井时，应打扫冲洗基础表面，清除杂物，并保持基础表面无泥浆，无积水；检查沟管是否稳定，方向和标高是否符合设计要求；根据设计要求对窨井位置和规定的尺寸做好放样和复核工作；砖材必须浇水湿润。在砌筑的基础上应铺设砂浆方可砌砖墙，砂浆应符合设计要求，砌砖应做到平直，边角饱满，不得有通缝，缝宽一般为10mm，每砌一层砖用草帚适量洒水并用泥刀将浆刮入砖缝，不得直接浇水，以防跑浆。砌砖时应随时将挤出的砂浆刮平，并将砖墙表面或残余砂浆及时清除干净。
（3）沟管上半圈墙体应砌砖拱圈，管径≤600mm，拱圈高度为125mm，砖砌时应由二侧向顶部会扰，并保证砖位正确，管口洁净，砂浆厚度均匀，并填嵌密实。
（4）砌墙砌筑至一定高度时，应采用1:2水泥砂浆进行墙体抹面，先刮糙打底抹光，抹面先外壁后内壁，刮糙的水泥砂浆终凝后应及时粉刷二道水泥砂浆并压实抹光。抹面终凝后做好湿润养护，不得起壳和裂缝现象。并注意内外粉刷接缝位置不在同一截面上，应予错开。
（5）窨井流槽用砖砌筑，流槽高度应为管径的1/2，两肩略向中间落水，砌流槽必须用1:2水泥砂浆抹面。
（6）窨井高度应按设计要求，留出盖座和井盖高度，在道路上的窨井盖顶面应与道路路面齐平。
（7）雨水口及连管
A、砌井应用标准砖或机制砖，黄砂应质地坚硬、清洁，不得含有土块或其他杂物的砂，含泥量不得大于1%。雨水口井内壁平整，不得有空鼓，裂纹或渗漏；井盖框完整无损，安装平稳，方位与道路平行垂直。井内洁净，落底正确，井周及连管回填土不得夹带10cm以上的硬块，回填土密实应满足路基要求。
B、连管采用DN225UPVC和DN300UPVC管，窨井盖座采用钢纤维复合材料盖座，管道应敷设在原状土地基或径开槽后处理回填密实的土层上。当管道在车行道下时，管顶覆土厚度不得小于0.7m。管道敷设应直线形，基础必须采用砂砾、垫层、一般铺设厚度为0.1m。管道接口用棉纱清理干净，不得有泥土等杂物，并在承口内工作面涂上润滑剂，接口有螺旋肋管接口，其安装必须符合规范要求。
1.2.8 沟槽覆土
（1）沟槽复土应在管道隐蔽工程验收合格后进行，并及时复土，防止管道暴露时间过长造成损失。
（2）覆土前必须将槽底杂物（草包，模板及支撑设备等）清理干净。如有穿越沟槽有公用事业管线应根据有关部门规定在复土前认真加以处理，采用支托公用事业管线的支墩均应设在沟槽底部的砼基础上，不得设在雨水管的顶部。对不设支墩的公用管线，应在管线下分层填实适当厚度的砂层。
（3）沟槽覆土时沟槽内不得有积水，严禁带水复土，不得回填淤泥，腐植土及有机物质，大于10cm的石料等硬块应剔除，大的泥块应敲率。
（4）素土填筑时，不得将土直接卸在管道接口上。管道两侧及管顶以下50cm范围内复土必须分层整平，每层铺筑厚度为30cm（松厚），用蛙式机具和木夯夯实。管顶50cm以上复土时应分层整平和夯实，根据密度要求进行夯（压），如采用堆土机械推土或碾压机械碾压，管顶以上复土厚度不应小于70cm, 复土厚度小于70cm,需用C20砼进行包管加固,详见上海排水通用图PT07-01。
（5）横列板拆板和复土应按自下而上的顺序逐层进行，每次拆板块数一般不得超过超三块，若土质较差或支撑易用走动，则不得超过二块。接近地面两块撑板应留撑一段时间，以免过早拆除而造成路面开裂。
1.2.9 雨水管道出水口护坡及挡土墙
（1），出水口护坡及挡土墙，采用《上海市排水管道通用图第一册》PT08-02进行施工。
（2）出口接入河道处需要进行打钢板桩、草包坝、中间灌土围堰。详下图

2 保证工程质量技术措施
为了加强本工程建设的质量管理，明确施工单位对工程质量的责任，保证工程按计划、优质、高效、顺利地建成，特制定保证工程质量的技术措施，在本工程建设中将遵照本质量保证措施和ISO9002质量保证体系要求，编制相应的分解至分项工程的每一操作工序的质量计划。严格按照设计图纸和施工标准、规范进行施工，并认真审核施工图纸，对已审核的图纸加盖审核章后下发有关施工人员。严格材料设备的质检关、材料设备供应商资质审定关。
进行认真的技术交底，以及进行技术攻关、以提高施工技术保证施工质量的提高。特别是模板施工、混凝土外观等关键工序的质量的控制。对不能满足优良工程的半成品成品坚决推倒重做，并严肃处理有关责任人，真正落实“百年大计，质量第一”的方针。对企业外部应严格执行工程建筑程序，自觉接受社会监督，特别是接受现场监理工程师的监督，以共同促进工程质量全面提高。
2.1 工程质量目标
我公司对本工程质量的奋斗目标是：争创一流工程，建造时代精品，确保工程质量达到优良级。
2.2 质量保证体系
2.2.1 质量管理组织网络
为确保工程质量目标，加强组织管理，实现施工组织计划工程质量管理网络，见（质量目标管理组织体系）。

2.2.2 质量保证体系框图
项目经理部

项目质量监理

程序控制和制度执行

分部分项质量保证

工 程 质 量 保 证

材 料 质 量 保 证

技术复核

质量监控

计量级别

材料管理

技术复核

技术复核

技术复核

项目经理部

2.2.3 工程技术质量控制制度
（1）班组认真按图纸，按规程操作，建立自检、互检质量保证体系。
（2）施工班组长协助施工员按设计图纸及操作规程进行操作验收并提出口头整改意见。
（3）施工员应根据各分部分项的设计图及操作规程进行技术质量验收，当技术质量不符合要求时，提出口头或书面整改通知单，限令在期限内完成整改内容。
（4）技术、质量工程师应根据设计图纸及质量评定标准，进行跟踪管理，对各道工序进行把关、评定，提出书面整改意见，处理一般技术、质量问题，重大技术质量问题技术 质量负责人汇报，并提出整改意见。
（5）技术、质量负责人对工程技术、质量进行抽查，并责令在期限内整改，处理较大的技术、质量问题，组织技术质量人员进行复查。
2.2.4 技术质量岗位职责
（1）项目经理职责
建立项目技术质量保证体系，落实技术质量责任制。
负责项目公共关系工作，协调与项目部有关的方方面面的关系，同时采取各种方法，塑造良好的项目形象。
落实材料供应单位，负责对材料供应单位的审核。
负责与建设单位、设计单位质量协调管理工作，做好项目前期配套工作。
负责安排开工前质监申报、施工中质量控制，竣工后质量验收。组织QC活动。
（2）项目工程师职责（项目总工程师）
与项目经理一起建立项目技术、质量保证体系，落实技术、质量责任制。
牵头项目技术工作及技术攻关活动，负责项目施工大纲的编制，实施、修正、检查。
审核施工方案并监督落实，协调有关人员对项目分项工程质量及材料、设备质量进行验收，认真熟悉审查图纸，进行方案选择参与施工组织设计编制，并落实施工技术质量措施。
标准工艺的编制工作，组织技术、质量规定流程执行，监督、检查、各项工作落实，组织技术、质量人员对工地施工状况进行跟踪管理，参与对质量事故处理，提出修改处理意见，落实补救措施。
对工程中采用新工艺、新技术、新材料进行研究。
督促指导有关人员做好竣工资料的收集编制、汇总、交验工作。
（3）项目技术工程师职责
在技术工程师，主任工程师指导下，开展工作，认真完成交办的有

关任务。
进行设计图纸交底，办理技术核定和设计变更手续和技术核定单发至有关人员。负责设计图纸的解释工作，深入现场及时发现问题，提出解决办法。
编制分部分项施工工艺和技术措施，进行分项工程的交底，进行分项技术复核和验收工作。
绘制施工总平面图，并指导施工，根据施工组织设计中的复核项目，依据设计图纸及有关规范要求的质量标准，逐项进行复核验收。
根据施工进度，对项目进行跟踪管理全过程，全面技术指导验收，在关砌、翻样提交复核后一天内复核并签证完毕。
复核翻样图，参与成品与半成品的复核、复检砼，砂浆的级配单。做好技术资料积累，归档、配合资料员汇总工程施工资料。

2.3 质量目标管理网络
质量控制点

1、确定质量控制点
2、跟踪管理
3、分析、改进
质量责任制

1、 加强项目管理
2、落实岗位责任制
3、各分项书面交底
4、 4、上、下道工序书面认可

质量目标

1、 保证主要分项优良
2、 保证主要分部优良
3、 保证竣工工程优良

检查制度

1、 加强自检、互检、专检、三检制
2、 过程检查
3、 落实整改措施

工作质量

1、抓人、环、料、机、法五大环节
2、现场开展以创全优工程为主题的QC小组活

2.4 材料采购过程的流程控制
采 购 准 备

采 购 计 划

确 认 否
调整
不认可

选择评价供应商
（甲方指定供应商）

审 批
不同意

确认供应商（甲方）定）

进货前报监理
工程师及甲方

进货验收

合 格

退货

标 识

复试记录

不合格
准 用
合格

2.5 质量保证措施
2.5.1 原材料质量保证措施
为此赋予质量工程师一票否决权：凡是进入工地为原材料，必须经过质量工程师的检验，凡是质量工程师认为不合格的原材料，一概拒收退货，不准用于工程；在采购订货前就控制刀原材料质量：在原材料采购订货前，先看样品和产品说明书，必要时对样品作化验或试验，不合格的原材料不认货，防止伪劣产品进入工地；原材料进库检验：对准备进库的原材料要查明是否有厂家的产品合格证，无合格证的不进库，同时要分次抽验原材料，不合格的产品坚决退货，杜绝伪劣产品进仓库；原材料进库保管：对已进库的原材料要分门另类按日期编号，并堆放整齐。
2.5.2 施工过程中质量控制措施
工程建设质量控制重点就是过程中的控制，它是指原材进场到整个工程施工过程中质量控制，工程质量形成于这个工程中。质量保证措施就是对施工过程中产生或易产生的质量问题采取措施加以控制，起到事先预防的作用，所以必须认真抓好以下几个环节：
（1）工程实施过程中，严格执行规定的规范、标准，如果规范有局部修订或新颁，及时报给业主，监理工程师批准后使用。
（2）施工图纸会审，有关施工、技术、质量等部门要认真参加施工图纸的会审，了解工程特点，设计意图，以及对工程关键部分的质量要求，同时也是为了减少图纸有差错，把图纸中的质量隐患消灭在萌芽状态，图纸会审认真做好记录。
（3）编制质量计划、施工前要根据工程情况及时按公司有关规定编制工程质量计划，报总公司质安部审批后，再报请监理工程师认可，并下发到对质量体系有效运行起重要作用的各个场所。
（4） 做好技术交底，开工前进行设计交底，明确设计意图，分项工程开工前，技术人员必须向作业班组进行技术交底，贯彻设计意图，尤其是对新技术、新标准、新材料使用必须交待清楚，要有文字说明，也要有图示，以便于班组施工。
（5）做好设计变更记录，图纸是对工程进行施工的重要根据，由于各种原因施工中设计变更是有可能发生的，设计变更要有设计签字才有效，同时要盖章。项目部接到设计变更单后，首先进行核对，并予以登记，及时把设计变更单下发到有关人员手中，限时对原图进行更改和标识并由修改人技术负责人签字。对修改的图纸及时汇编目录登记，以防错误指导施工，作废的图纸及时盖作废章，明示该图作废并由原发放人回收。
（6）做好各种记录，施工技术记录未工程施工质量有见证资料，示施工过程中的标识，必须认真做好各种记录，并向工程施工进度保持同步。
（7）施工机械设备、测试质量、测量工具需要国家技术监督部门认可的都要按规定办理，做到 用工具、机械设备无隐患，技术性能好，安全可靠，对精密量和仪表应定期检查，以保证示值准确可靠。
（8）工程实施时，严格按照经过公司审定的施工组织设计和保证质量的施工技术措施的要求进行施工，每道工序都要严格按图施工，不折不扣地执行ISO9002标准和有关“施工与验收规范“及建设单位、监理单位作出的技术规定；各种技术工种和专职技术人员必须持证上岗，并经常进行技术教育，不断提高技术水平和质量意识，为保证工程质量多做贡献；积极开展“QC小组”活动，把质量重点、难点职特殊点列为“QC小组”活动课题或技术攻关项目，发动群众集思广益，把好各道工序的质量关，达到设计图纸、技术文件和验收规范规定的技术要求和质量标准；严格执行质量检验制度，施工质量必须全部达到优良等级。每道工序施工完毕，先由班组自检、认定达到优良等级后填单，然后由施工队初验，认定达到优良等级后再由项目部专职质量员提前48小时以书面形式通知监理和建设单位会同正式验收，认定达到优良等级后方可进行下道工序；委派专职技术人员收集和整理内业资料；按甲方规定的表式和要求认真填写各类原始报表和隐蔽工程验收报告单“，验收原始报表装订成册，作为竣工资料移交。
（9）各项工程实施现场标示牌管理、标牌上要明确注明分项工作作业内容，简要工艺和质量要求，施工及质量负责人姓名，同时配置相同内容书面记录，分项完成实施技术负责人，施工及质量人及施工人员检查，符合要求后签字认可。
（10）养护室管理，健全养护室管理制度，落实专职人员，使用的温控加热点与湿温度计，振动如都要的鉴定标识，对使用模具定期检查，不符合要求予以清除，及时书面记录养护记录，坍落度记录。
（11）实行施工质量与经济效益挂钩的奖惩制度：项目部组织质量、技术、计划和财会等有关人员，对已完成的工程量和工程质量进行核查验收。
（12）计量保证措施
物资计量一律计算净重，计量单位必须采用中华人民共和国法定计量单位，应派专职人员负责计量、杜绝浪费。
（13）质量检验标准
严格按照招标文件第一章技术表书编制总说明（一）工程质量验收标准的设计说明，采用国家部颁、地方的施工技术（验收）规程、规范条例规定等。
本工程必须达到设计图中技术要求，质量必须达到优良工程。
2.5.2 工程质量季节措施
本工程根据建设单位安排，经历冬季阶段。
（1）管道施工在秋季、低温多雨期间，沟槽开挖时，必须开挖排水沟，回填土时应选择无雨时回填，最好用刚挖出的粘质土回填。
（2）雨季路基施
3 保证工程安全的技术措施
3.1 安全管理网络
司主管：裘 宝 华

项目经理：

机械施工队安全员
：

管道施工队安全员
：

安装施工队安全员
：

泥工：

3.2 安全管理
安全生产是关系到社会稳定和每个职工的生命及国家财产的事，是关系到现代化建设和改革开放的大事，亦是一项经济部门生产部门的大事，所以必须贯彻“安全第一，预防为主”的方针，切实加强安全生产工作。
（1）安全生产目标
杜绝重大伤亡事故，减少一般事故，事故频率控制在0.6‰以下。无工程事故和重大设备事故、建成安全达标工地。
（2）安全管理依据
施工单位在工程施工期间，严格执行市府1996年第31号令《上海市建设工程施工安全监督管理办法》的规定和JGJ59-99建筑施工安全检查标准，上海市政府发布的《安全生产风险保证金管理规定和实施办法》以及建设单位制定的《施工现场安全管理规定》、规范各项质量管理，安全管理、文明施工管理措施，确保优质、安全、文明完成本工程的建设。
（3）安全技术措施
A、工程实施前：
对参与本工程施工的全体职工进行安全生产的宣传教育，组织职工学习国务院、市、局、公司、业主颁发的关于安全生产的《规定》《条例》和《安全操作规程》，并要求职工在施工中严格遵守有关文件的规定，签订安全协议。对投入本工程施工机电设备和施工设备进行全部的安全检查，未经有关安全部门验收的设备和设备不准使用，不符合安全规定的地方立即整改完善。并在施工现场设置必要的护栏，安全标志和警告牌（七牌一图）。
B、工程实施时：
严格按照经总公司审定的施工组织设计和安全生产操作规程，特种作业人员应经培训，持证上岗，各级安全员要深入施工现场，督促操作工人和指挥人员遵守操作规程，制止违章操作、无证操作，违章指挥和违章施工。定期召开安全例会，检查安全生产措施落实情况，研究施工中存在的安全隐患，及时补充完善安全措施；经常保养施工机具，保证安全装置灵敏，防护罩完好无损，同时搞好安全用电管理，保证变配电箱达到“四防”要求，输电线路，配电箱、漏电开关的选型正确，敷设符合规定的要求，电气设备和照明灯具有良好的接地，接零保护，并在可能受雷击的场所设置防雷击设施。
重视个人自我保护，进入工地按规定戴好安全帽，进行高空作业和特殊作业前，先要落实防护设施，防止发生人身安全事故。
按照防火防爆的有关部门规定设置油库，危险品库等临时性构筑物，易燃易爆物品堆放间距和动火点与氧气、乙炔的间距要符合规定要求，严格执行运火作业审批制度，一、二、三级动火作业未经批准不得动火，临时设施区要规定配足消防器材。
C、消防安全措施
a、消防工作要遵循“预防为主、防消结合”的方针，单位各级领导必须实行消防工作责任制，将消防安全工作纳入此项目工程管理范围，做到同计划、同布置、同检查、同总结、同评比。
对队伍进入施工前，必须办理消防资格审查手续，签订治安消防协议书；进入施工现场必须建立消防组织，落实施工现场的消防设备；施工中的消防监督，开展消防安全宣传教育，组织消防安全培训，管理和指导消防队伍的建设和训练；组织防火检查，督促责令火险隐患整改；组织指挥火灾扑救，负责火灾的处理。
b、工地上设置救护室，配备医务人员，落实保健措施，做好除害灭病和饮食卫生工作，冬季施工时，做好防冻保暖工作落实草包等防冻物资。
d、地下管线保护措施
施工时应详细阅读、熟悉地下管线等资料，并把保护地下管线措施方案作为重点内容写入。
建立项目部的兼职管线保护员组成的地下管线监护体系，把保护措施，加固方案落到实处。
施工过程中发现管线现状与交底内容，样同资料不符或直线危及管线安全等异常情况时，应立即通知业主和有关管线单位测到场研究，未有结论前，不得擅自处理。
在沟槽开挖前必须挖好样洞，摸清周围管线实际走向，埋深等分布情况，对地下管线情况不明地段，应当采取人工进行沟槽开挖，严禁机械盲目开挖，不准野蛮施工。
管线挖出后，通知业主和公用管线单位派人监护，共动商量，决定具体加固措施，重要管线必须派人监护，跟踪观测。
e、发生意外情况的处置措施
保护事故现场，把事故地点用红蓝或红白带围起来，组织临时纠察队，维护好现状和附近居民，厂家等安全、防止伤害行人和事故扩大。
施工单位领导及时组织人力、物力、主动配合公用管理单位全力以赴投入抢修任务，现场办公，尽量缩短时间，使管线抢修尽快恢复，减少国家损失。
分析事故原因，按照“四不放过”的原则查清事故原因，分清事故责任，提高整改措施，杜绝类似事故发生。
f、安全检查
必须通过安全检查对施工中存在的不安全因素进行预防、预测，从而不断改善生产条件和作业环境，达到最佳安全状态。所以必须建立健全安全检查：
主管部门检查：分级安全检查制度；专业性安全检查；经常性的安全检查；季节性前后安全检查。
g、防台防汛措施
成立防汛防台领导小组，台汛期间每天不少工人专项值班，发现险情及时上报，并组织力量及时抢救。
配备防汛材料、安排劳动力，汛期期间要经常检查，落实
