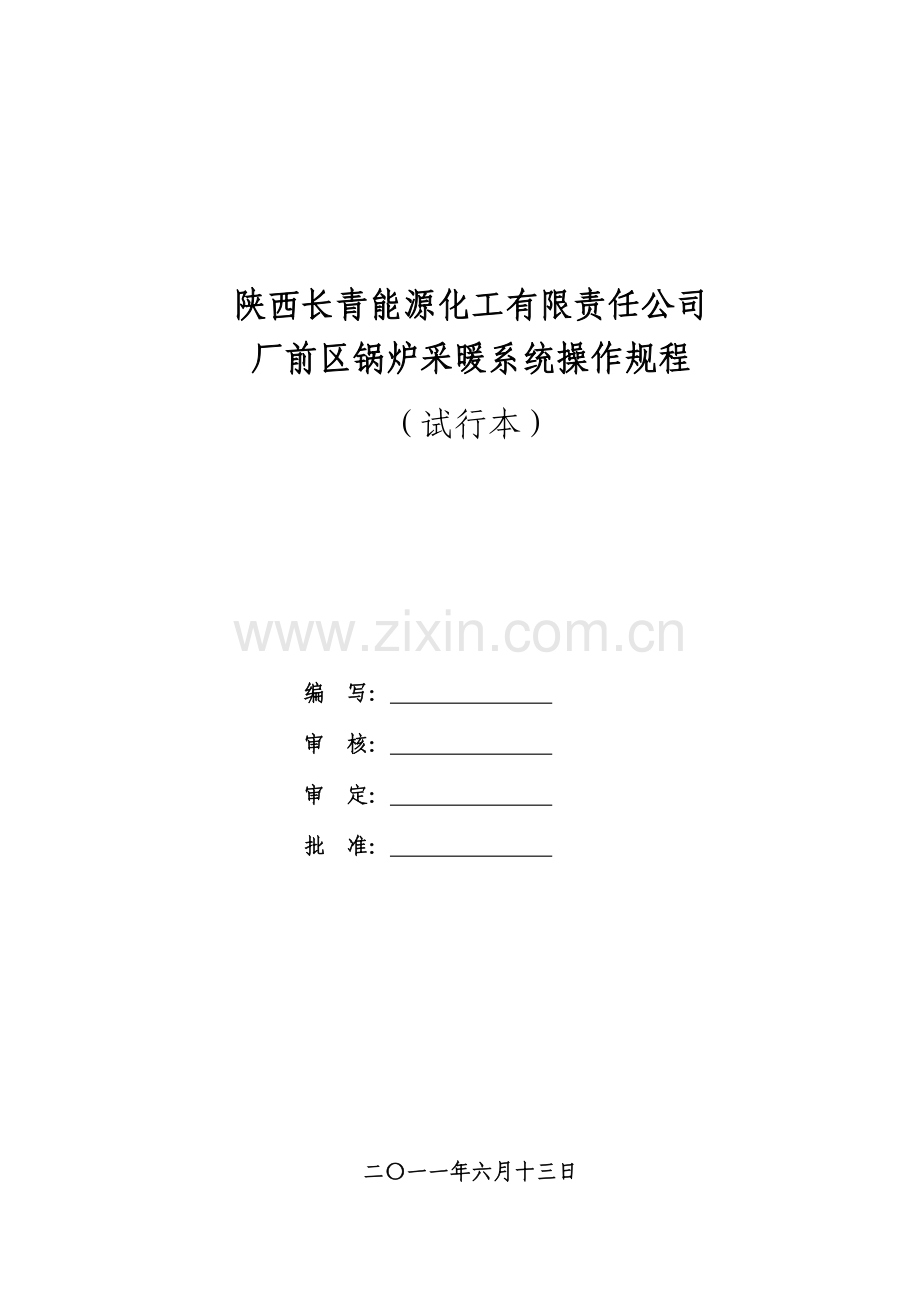

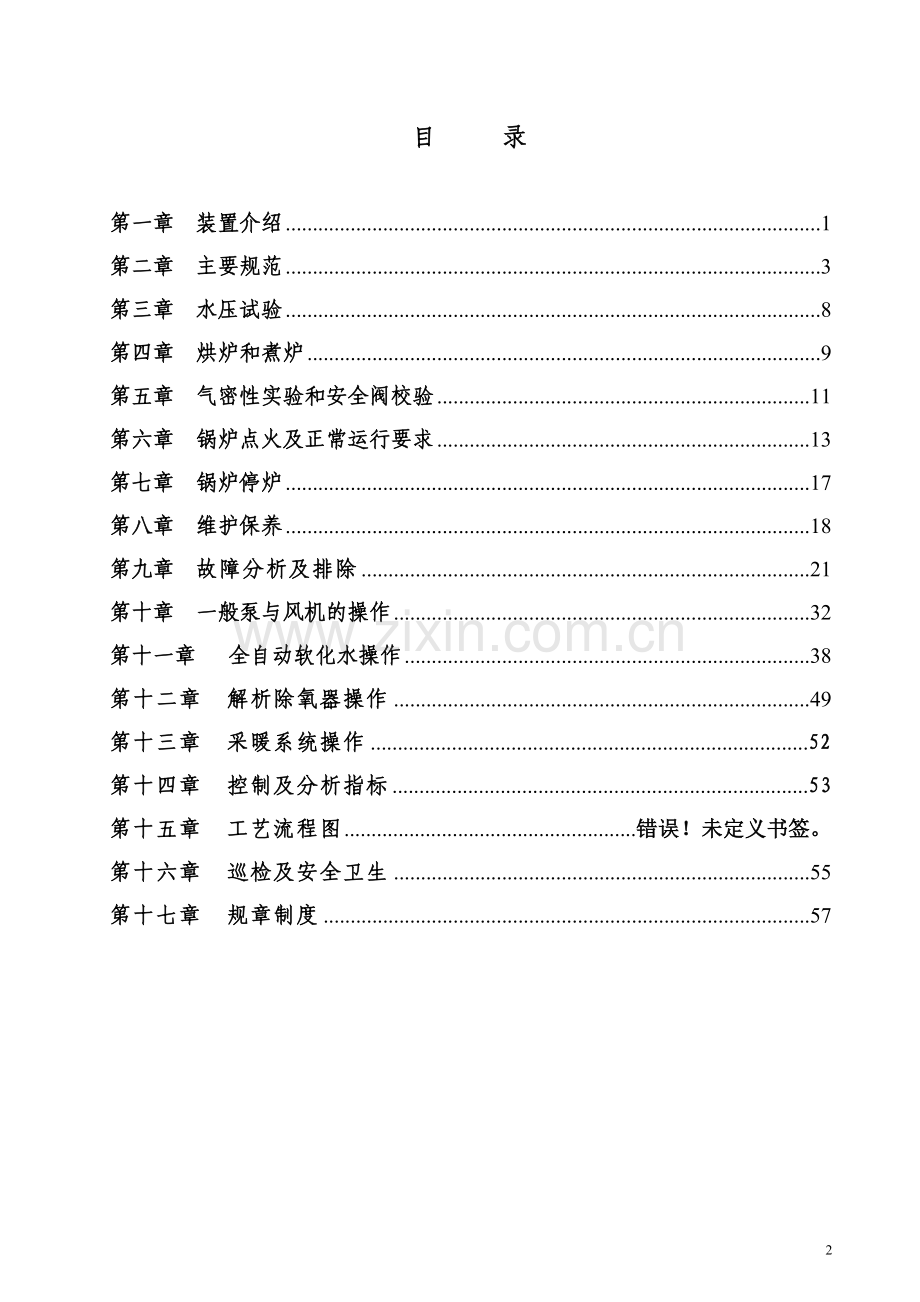

陕西长青能源化工有限责任公司厂前区锅炉采暖系统操作规程（试行本）编 写： 审 核： 审 定： 批 准： 二一一年六月十三日目 录第一章 装置介绍1第二章 主要规范3第三章 水压试验8第四章 烘炉和煮炉9第五章 气密性实验和安全阀校验11第六章 锅炉点火及正常运行要求13第七章 锅炉停炉17第八章 维护保养18第九章 故障分析及排除21第十章 一般泵与风机的操作32第十一章 全自动软化水操作38第十二章 解析除氧器操作49第十三章 采暖系统操作52第十四章 控制及分析指标53第十五章 工艺流程图错误！未定义书签。第十六章 巡检及安全卫生55第十七章 规章制度5759第一章 装置介绍 SZL6-1.0-AII型锅炉为链条炉排层燃、双锅筒纵向布置水管自然循环锅炉。锅炉按类烟煤设计，燃烧设备为顺转链条炉排。锅炉实现机械加煤及出渣，配有鼓风机、引风机，电控设备及除尘装置等，锅炉可实现全自动运行。 锅炉的煤、烟、风、灰系统为： 燃料自煤斗落到炉排上，进入炉膛后着火燃烧，燃烧着的火焰及高温烟气经炉膛水冷壁对流管到锅炉本体的烟气出口，排出的低温烟气，通过尾部受热面（省煤器）和烟气净化装置，由引风机抽至烟囱排向大气。排烟温度在额定工况下应在150180范围内。 锅炉配风结构采用双侧进风的独立密风仓形式，以达到沿炉排横向配风均匀性，且能实现按燃烧阶段控制配风。在锅炉两侧沿长度方向装有多个调风门和清灰门手把，司炉人员可以根据燃烧需要合理调节风门开度；清灰用的手把，在锅炉运行期间每班必须至少抽拉两次，使灰落到回程炉排面上，然后由回程炉排将漏灰带到锅炉前部，落入落灰仓中，根据灰量大小适时进行清除。对流管的清灰：锅炉对流管下部（两侧）装有翻转式放灰门，正常运行时该放灰门关闭，以减少锅炉的漏风，保证锅炉的出力及降低排烟热损失；放灰门必须每周清灰一次，清灰时只须转动清灰门手柄即可放灰，然后放到关闭的位置。锅炉烟风流程：链条炉排燃烧产生的高温烟气炉膛（水冷壁）燃尽室对流管束省煤器除尘器引风机烟囱 锅炉的水汽系统为： 给水经给水泵注入省煤器再进入上锅筒，锅水由下降管引入下部联箱，经联箱分配后进入上升管加热形成汽水混合物再进入上锅筒，下降管与上升管上、下锅筒之间形成自然循环，饱和蒸汽从锅筒上部主蒸汽出口管座引出。锅炉汽水流程：给水泵省煤器上锅筒对流管束下锅筒下降管集箱水冷壁管上锅筒供汽 锅炉控制系统为： 本锅炉配有KIL锅炉控制系统，该系统由仪表检测和动力控制两部分组成，设有单独控制启停和顺序控制启停的控制系统，能够对锅炉不同运行要求进行手动和顺序联动控制，并能对各辅机电机进行远距离集中控制。 动力控制系统具有超压、超温声光报警，以及超压和超温联锁保护，并具有炉排无级调速，鼓、引风机风门遥控开关等功能。保护措施采用自动空气开关和热继电器，对各电机实行短路和过载保护。仪表检测系统有锅炉蒸汽（热水）压力、锅炉高低水位、锅炉进出水温度、炉膛出口温度、炉膛负压、排烟温度、煤耗计量显示，以及各电机电流和总电压检测等组成。实现变频控制和计算机集散控制(DCS)。第二章 主要规范1.锅炉规范、配套辅机型号及主要性能: SZL6-1.0-AII型蒸汽锅炉规范序号名 称符 号单 位数 据1锅炉额定出力Qt/h62额定工作压力PMPa1.03给水温度t204饱和蒸汽温度t”1835辐射受热面积HfM224.46对流受热面积HdM21087省煤器受热面积HsM2122.18锅炉烟气侧助力HPa27659炉排面积有效FrM28.210锅炉水容积VsM3711主蒸汽管规格NxDnxPN1x150x1.612给水管规格NxDnxPN1x50x1.613安全阀规格NxDnxPN2x65x1.614最大运输尺寸LxBxHmmxmmxmm6500x2500x355015最大运输重量WKg31000锅炉辅机规范序号名 称 符号单 位 数 据1鼓风机型 号9-35-1 NO.6(左225 度 )风 量Qm3/hr557010220风 压HPa19122150转 速nr.p.m1450电动型 号Y160M-4机功 率NKw112引风机型 号GY6-15 (左180度 )风 量Qm3/hr1575619320风 压HPa40574116转速nr.p.m1450电动型 号Y225S-4机功 率NKw373减速机型 号GL-10P/II炉排速度无级变速电机功率NKw0.754出渣机型 号GBC6-0电机功率NKw1.55上煤机型 号T6-0转 速nr.p.m电机功率NKw1.56省煤器型 号SMQD41.0换热面积Sm234.757除尘器型 号XD-68钢烟囱型 号直 径mm650高 度Hm309除氧水泵型 号JGGC12.5-5X12.5扬 程Hm60流 量Vm3/h12.5 电动 机型 号功 率NKw5.510循环水泵型 号AYRW150-400I扬 程Hm50流 量Vm3/h150 电动 机型 号功 率NKw4511定压补水装置型 号LDP0.8-55配套补水泵型 号CDL-12扬 程Hm55流 量Vm3/h4电动机型 号功 率NKw1.5配套储气罐容积Vm31.512锅炉给水泵型 号JGGC8-8X17扬 程Hm136流 量Qm3/h8电动机型 号功 率NKw5.513全自动软水器型 号BLF2850-750流 量Qt/h10进水压力PMPa0.20.6进水温度T250功 率NKw1.614软化除氧组合水箱型 号03R401-2有效容积Vm38外形尺寸mm26002000180015取样冷却器型 号NG03100型冷却面积Sm20.4516解析除氧器型 号CYJ-10流量Qm3/h10功 率NKW5.517汽水热交换器型 号BR50M-35m2换热面积Sm235工作压力PMPa0.4冷水进口温度T70热水出口温度T95加热蒸汽温度T15818热网除污器型 号DN200PN1.019排污扩容器型 号DP-0.35容 积Vm30.35设计压力PMPa0.2设计温度T150工作压力PMPa0.15工作温度T127主要受压件材质Q235-B20手动葫芦型 号起重重量Mt2起重高度Hm7第三章 水压试验1. 锅炉的管道、阀门、仪表等安装完毕后，检查清理锅炉内外部，关闭人孔、手孔，然后按照的有关规定进行水压试验。2. 水压试验压力为1.4Mpa3. 水压试验前应作好下列工作:(1) 进行所试部分的内部清理和表面检查。(2) 检查管子有无堵塞。(3) 装设校验合格的压力表（不应少于2只）(4) 装设好排水管道和放气气阀。4. 水压试验时应符合下列要求：(1) 水压试验应在环境温度高于5时进行，否则应采取防冻措施，水压用水温度应高于环境露点温度，一般为2070。(2) 当水压上升到工作压力时，应暂时停止升压，检查各部分有无渗漏，然后再升至试验压力，保持20分钟后回降至工作压力，进行检查。检查期间压力应保持不变。5. 达到下列标准为合格： 在受压元件金属壁和焊缝上没有水珠和水雾。 当降到工作压力后胀口处不滴水珠。 水压试验后，没有发现残余变形。第四章 烘炉和煮炉一、烘炉和煮炉前的检查1. 链条炉排冷态试运转48小时以上。2. 煤闸门安装调试完毕,煤闸门上的盖板应严密覆盖好,以防止煤及其它杂质漏入,卡住煤闸门上下活动,水冷煤闸门接通水源,点火门开启灵活。3. 锅炉及其附属装置全部组装完毕并水压试验合格。4. 炉墙砌筑和保温结束，并检查烟道内的杂物是否清除干净。5. 锅炉的热工仪表应该校验合格，并检查锅炉给水水源的可靠性，同时向锅炉进水至满水位。6. 烘炉所需的辅机试运转完毕，例如水泵、风机等，证实各部分工作有安全启动的条件，即可开始烘炉。7. 炉墙上应装好测温点或取样点。8. 所有须活动部分及油杯均须加上润滑油。二、烘炉 烘炉应根据现场具体条件采用火焰法，烘炉前应装设必要的临时措施，用于链条炉排的燃料不得有铁钉等金属物，并禁止使用液态和气态燃料。1. 烘炉前应具备下列条件:(1) 锅炉及水处理设备、管道、给煤、除尘、照明设备均应安装完毕并经试用合格。(2) 炉墙满足自然保养及干燥条件。(3) 锅炉热工仪表安装完毕并检验合格。2. 采用火焰烘炉时，应符合下列要求：(1) 先用木材烘炉, 文火燃烧, 火焰应在炉膛中央, 不得时断时续, 以后逐渐加大, 木材烘炉二天后适量添加煤炭燃烧, 间断开启鼓引风机进行机械通风。(2) 链条炉排在烘炉过程中应定期转动，防止烧坏炉排。(3) 烘炉温升应按炉膛出口处的烟气温度来控制，不同的炉墙结构， 其温升速度应符合下列规定： 砖砌轻型炉墙，烘炉第一天温升不超过50, 以后每天温升不超过20，后期温度不应超过160。 耐热混凝土炉墙，在正常养护期满后（矾土水泥炉墙约为三昼夜，硅酸盐，矿渣硅酸盐炉墙约为七昼夜）方得开始烘炉，烘炉第一天温升不超过50,以后每小时不应超过10，后期温度不应超过160，在最高温度范围内持续时间不应少于一昼夜。 如炉墙特别潮湿，应适当减慢温升速度。3. 烘炉时应经常检查炉墙，适当控制温度，防止产生裂纹和凹凸等缺陷。4. 烘炉达到下列标准之一时为合格：(1) 用炉墙灰试样法时, 在燃烧室两侧墙中部, 炉排上方1.52米处和炉膛出口处两侧墙中部取耐火砖的丁字交叉缝处的灰浆样(各约50克)其含水率均小于2.5。(2) 用测温法时，当燃烧室两侧墙中部炉排上方1.52米的砖墙外表面向内100毫米处温度达到50，并继续维持48小时，或炉膛出口两侧耐火砖与隔热层接合处温度达100，并继续维持48小时。三、煮炉 煮炉的主要目的为清除锅炉内部杂质，油渍及氧化腐蚀产生的铁锈等污物,保证炉水品质及锅炉的正常运行。1. 锅炉加入纯碱（NaOH）和磷酸三纳（Na3P04.12H2O）进行化学处理，本方法为碱性煮炉，把锅内油污、沉淀物及铁锈等物除去，以保证锅炉受热均匀，运行正常。2. 煮炉可在烘炉的最后两天进行，其药量配比以锅炉容积每立方米计，对纯碱为4公斤，对磷酸三纳为3公斤（均按100纯度计算）。如锈蚀严重则药量加大.3. 药品应溶化成溶液状加入炉内，配制和加入药液时应注意安全。4. 煮炉时，不得开动水泵，锅筒内不要完全满水。5. 煮炉期间必须关闭进出口阀门。6. 可采用木材煮炉缓缓升温，水温不得超过95，保温23天，然后降压冷却到50以下再放水，最后用清水冲洗干净。7. 煮炉过程中应经常打开顶部放气阀。8. 煮炉应符合下列要求：(1) 锅筒和集箱内壁应无油垢。(2) 擦去附着物后金属表面应无锈斑。第五章 气密性实验和安全阀校验一、烘炉煮炉合格后，应按下列步骤进行汽密性试验：1. 锅炉压力升至0.2MPa左右时，对锅炉范围内的法兰、人孔、手孔和其它连接部分的螺栓进行一次热状态下的紧固。2. 锅炉继续升压至工作压力后，进行下列检查：a. 各人孔、手孔、阀门、法兰和垫料等处的密封无渗漏；b. 锅炉的所有焊缝应严密；c. 锅炉附件和所有汽、水阀门应严密；d. 锅筒、集箱、管道和支架等的膨胀情况应符合要求；e. 检查炉墙应完好严密，无烈缝和鼓凸变形。二、上述检查合格后应调整安全阀，并使之符合下列要求：1. 锅筒上的安全阀按p1=1.04Mpa/p2=1.06Mpa进行调整和校验。 2. 安全阀应无漏气和冲击现象。三、只有上述工作合格后，锅炉才能投入运行，并在满负荷下连续试运转72小时；在试运转过程中应注意检查，以各部件和附属设备均运行正常为合格。第六章 锅炉点火及正常运行要求锅炉正常运行时，要求保持锅炉房的整洁，做好交接班工作；加强对各机械设备和仪表的监察，确保安全可靠，防止事故发生；注意节约用煤，司炉工应定期总结操作经验，不断提高运行水平。1. 锅炉用水应为软化水，水质要求符合GB1576-2008规定。2. 锅炉在升火前应进行全面检查（包括减速箱、出渣机、鼓风机、引风机及有关附件和管道），未进水前必须关闭排污阀及总蒸汽阀，开启一只安全阀，让锅炉内空气排出，然后将已处理的软化水通过省煤器缓缓注入锅炉内，给水温度一般不超过40。当锅内水位升至水位表最低水位时，即关闭给水阀门，待锅内水位稳定，观察水位有否降低。3. 升火时，开启点火门，在炉排前端放置木柴等引燃物（严禁铁钉带入）开大引风机烟气调节门，增强自然通风，引燃物燃烧后，调小烟气调节门，间断地开启引风机，待引燃物燃烧旺盛后，开始手工添煤，这时可以开启鼓风机，在两侧拔火孔处加强观察着火情况，适当进行拔火，待前拱烧热，煤能连续着火后，调节鼓、引风门开度，炉膛负压维持在030Pa，使燃烧渐趋正常。 锅炉升火过程中，可不打开或少打开第一个调风门，以利提前着火。升火时温度增加不宜太快，避免各部分因受热不同而产生过大热应力，影响锅炉寿命。初次升火从冷炉到汽压升至工作压力的时间以34小时为宜；以后升火时，除有特殊情况外，一般冷炉不短于2小时，热炉不短于1小时。4. 升火后应随时注意锅内水位，因为加热后水位线会上升，如超过最高水位线时可进行排污。5. 锅炉满负荷运行，燃料发热值Qydw=20369KJ/Kg左右时，调速电机控制器转速在600转/分左右，煤层厚度在100120mm左右。6.炉排进风室的风门根据煤种变化及燃烧工况进行调整。一般情况下首尾风门开得很小或全关，中间风门根据燃烧情况全开或稍作调整。在升火或燃料着火困难时，可适当开大首风门；当焦碳在尾部还未燃烬时，才适当开大尾风门。7.煤斗内不能缺煤，随时消除煤斗内搭桥（煤挤压在煤斗内，不往下落到炉排上）现象。8.当煤进入炉膛后，应在距离煤闸门0.4米处开始着火。不允许煤在煤闸门下燃烧，以免烧坏煤闸门；若发现煤在煤闸门下面燃烧，可适当对煤多浇水，并加快炉排速度；当煤在距离煤闸门一米处才开始着火，即谓“脱火”，则须从看火孔处用拔火钩将已着火的煤拔到新煤层上，或投入木柴，加速其着火。9.煤应在炉排尾部后轴轴心线前0.5米处燃烧完毕。如发现红渣（即煤未燃烬）堆积在尾部时，应即拔火，让其燃烬。10. 发现炉膛结焦时要打焦，焦块不得大于300毫米，以保证其灰渣须利进入出渣机；发现大块结焦，应及时打碎，并应调换煤种。若前拱下两侧墙结焦，应开启拔火门，进行打焦。11. 当火床上呈现火口或高低不平时，应耙平，消除火口，保证火床平整。12. 锅炉压火时，应间断让炉排移动，并应避免长时间压火，防止炉排损坏，炉排两侧板及长销发生弯曲等。短时间压火应将着火煤层离开闸门一米，防止烧坏煤闸门（短时间指12小时）。13. 运行时应注意锅炉各部件有无特殊响声，如有应立即检查，必要时停炉检查；炉排如有卡住则减速箱上的安全销会被切断，此时应进行检查，解除故障，更换安全销后方可继续运行。14. 炉排片之间的松紧程度以不起拱为宜，但也不要过紧，两侧松紧应一致，消除跑偏。15. 风室中的灰可每班清除两次，清灰时，抽拉清灰手把，并需每周旋转翻板式清灰门一次，使对流部分的积灰落下。16. 燃烧多灰分的燃料时，出渣机应连续开动出渣，要保证渣斗内水位在规定高度，防止高温煤渣引起出渣器变形，同时起水封作用，防止冷风漏入炉膛。17. 如遇铁器、僵块煤渣等使出渣机卡住（此时安全离合器发生跳动），应立即关掉电动机。手动倒顺拔转，松动后再开电动机，如上法无法消除，应临时停炉，立即打开落渣斗上的检查孔，检查处理故障。18. 落灰斗里的漏煤可回收，和煤搅拌后继续燃烧，落灰斗应每班清理。19. 当锅内压力逐渐升高时，应注意锅炉各部件有无特殊响声，如有应立即检查，必要时应立即停炉检查，解除故障后才可继续运行。当压力升到0.1MPa时，即应关闭安全阀，并冲洗压力表弯管和水位表；当压力升到0.20.3MPa时，检查人孔及手孔盖是否渗漏，如有渗漏现象应拧紧人孔及手孔盖螺栓，同时检查排污阀是否严密无漏，并排污一次。20. 锅炉升火期间，应监察省煤器的出口水温，水温应比工作压力下饱和温度低40，如超过所规定的温度时，可关闭省煤器通往锅炉管道上的阀门，同时开启省煤器通往水箱的再循环阀门，对省煤器单独进水。21. 锅炉升温（升压）过程中应经常打开顶部放气阀，以免积聚空气，减少锅炉氧腐蚀。22. 如遇有蒸汽锅炉安全技术监察规程中第194条的规定之一者，应立即停炉。25. 锅炉应定期进行排污，每班12次，排污宜在低负荷时进行。26. 压力表管每班要冲洗一次，检查压力表指针是否正常，如发现压力表损坏，应立即停炉修理或更换；为了保证压力表准确性，每半年至少要校验一次，如读数相差一个表压，应进行修理更换。27. 安全阀每隔两星期试拉放一次，还应定期校验安全阀，防止由于弹簧变形而改变排放压力。28. 对外供汽操作： A)当锅炉汽压接近工作压力时，准备向外供汽。供汽前锅内水位不宜超过正常水位，供汽时锅炉燃烧稳定。B)供汽时应将主汽阀微微开启，让微量蒸汽进行暖管；同时将管道上的泄水阀开启，放出冷凝水；暖管时间根据管道长度、直径、蒸汽温度等情况决定，一般不少于10分钟；暖管时应注意管道的膨胀和管道支架的情况，如发现有不正常情况应停止暖管，并消除故障和缺陷；待管路已热，管路上冷凝水逐渐减少后，方可缓缓开足总汽阀。同时注意锅炉各部件是否有特殊响声，如有应立即检查，必要时停炉检查。C)主汽阀完全开启后，应将主汽阀手轮退还半圈，以防长时间受热后卡死。D)锅炉供汽后，水位表中的水位开始下降，此时开始进水。锅炉运行时，给水采取连续进水方式，控制阀门细水长流。E)最后，应再一次检查锅炉的附件、阀门、仪表有无漏水、漏汽现象，水位表、压力表核对一下，检查炉排及出渣机运行是否正常，并试一下高低水位警报器、自动给水装置。F)为了防止蒸汽带水，在任何情况下，勿使水位没过玻璃板，同时总汽阀不应开得过大。 G)经常注意锅内水位变化情况，使其保持在正常水位上下30毫米的范围内，不得高于最高或低于最低水位。水位表内的水位一般有微微晃动现象。如水面静止不动，则水位表内可能有堵塞情况，应立即进行冲冼。H)每班至少应冲冼水位表一次，使水位表玻璃板保持清洁，确保水位清晰、准确可靠。29. 锅炉运行过程中要经常拉动各个清灰门进行清灰，然后再放到工作位置，每班至少两次；活动部分应经常加注润滑油。30. 锅炉运行过程中，必须对左右对流管部份进行清灰，每周至少一次，以免落灰堆积在对流烟道内。31. 锅炉运行过程中，必须经常对锅炉前后轴加油润滑保养，并保持油杯里有60以上的油量。32. 出渣装置的渣斗内，不得放过多的水，以免浮渣卡住炉排，但也不能不放水而增加锅炉漏风。34. 司炉人员必须熟悉并掌握蒸汽锅炉安全技术监察规程中的各项有关规定。第七章 锅炉停炉一压火 不是连续运行的锅炉要经常压火。锅炉压火，应先减少风量和给煤量，逐渐降低负荷，注意水位，并按时将给水自动改为手动，负荷降到零时，应停止风机，关闭出汽阀。压火时进行排污一次。压火操作如下： 当风机停止转动后，链条炉排继续运转，当红火达到离煤闸门2米处，停止炉排运转，维持炉火不着不灭状态，炉火不得烧到煤闸门。锅炉压火期间，无论锅炉有无压力，值班司炉不得擅离岗位并要监视水位、压力，检查压火情况，待令起炉。二停炉 锅炉停炉一般分四种情况： 遇到炉排卡住或炉排片断裂，刮板出渣器卡住等，为了迅速的解决故障，应进行临时故障停炉（亦称短时间压火）。 遇到节假曰或其它情况，短期内不使用锅炉时应暂时停炉。 为了清洁，检查或修理，须将炉水放出时应完全停炉。 遇到特殊情况，为了安全可靠起见，必须紧急停炉。 上述四种停炉由于情况不同，要求也不同，具体步骤分别说明如下： 临时故障停炉，先关鼓风机，微开引风机，停止炉排转动，清除煤闸门下面的煤，防止烧坏煤闸门，迅速处理有关故障，如在12小时内还无法解除故障，应转入第种情况的暂时停炉，继续解除故障。 暂时停炉 暂时停炉是有计划进行的，停炉时除注意安全和妥善维护设备外，还须做到节煤、节水。 具体步骤如下： 停炉前根据具体情况，可提前2030分钟停止供煤，炉排速度减为最慢，抬起点火门，等炉排前的煤进入煤闸门200300毫米时，停止炉排转动，将煤闸门放下，防止大量冷风进入，适当关小鼓风机，让煤燃尽，最后停止鼓风。 由于炉水降温时水位会降低，因此停炉时应使水位保持在正常水位以上。 停止供汽后使锅筒内压力降到零，再关断出汽阀。 完全停炉 完全停炉应该是有计划，一般运行13个月应停炉一次，停炉时注意安全和维护设备，按照的步骤停炉后，待炉水慢慢冷却到70以下时，才可把炉水放出，这时先将安全阀抬起，让锅筒内部与大气相通，如须缩短冷却时间，亦可通过给水管道进入冷水，同时通过排污管道放出热水，但水位不得低于正常水位，炉水放出后，然后开启人孔、手孔，用清水冲洗污水。 紧急停炉锅炉运行中，遇到下列情况之一时，应立即停炉。1， 锅炉水位低于水位表最低可见边缘2， 不断加大给水及采取其他措施，但水位仍继续下降3， 锅炉水位超过最高可见水位（满水），经放水仍不能见到水位。4， 给水泵全部失效或给水系统故障，不能向锅炉进水。5， 水位表、压力表或安全阀全部失效。6， 锅炉元件损坏且危机运行人员安全。7， 燃烧设备损坏，炉墙倒塌或锅炉构架被烧红等严重威胁锅炉安全运行。8， 其他异常情况危机锅炉安全运行。第八章 维护保养 日常运行需作如下维护保养： 每班应检查炉排减速机，出渣器头部减速机以及引风机轴承箱内的润滑油是否保持在允许范围内，浅则应及时加油，渗油要及时消除。 所有活动处都需加注润滑油。 所有油杯都加注润滑油。 如须将炉排拉紧或放松，必须将箱体与底座上的四只螺栓予先放松。 若引风机发生剧烈振动，应停车检查，一般系内部叶轮磨损或严重积灰所致，应予调换。 出渣器下部垫料压盖处，如发现渗漏灰浆，应随时压紧垫料，或临时停车更换新垫料，制止渗漏，并检查如有灰浆漏入轴承内，应拆开清洗。 锅炉底部地平面上不可积水，以防潮湿腐蚀底座。 锅炉运行23星期，应按下列逐条进行检查一次。 使链条炉排空载转动，在炉前链轮处逐步检查是否有炉排片断裂，如有应进行更换。 适当张紧引风机三角皮带，以防运转时打滑，减低风量风压而加速皮带的磨损（直联的无此项）。 水位表、阀门、管道法兰等处如有渗漏应予修复。 锅炉运转每隔36个月后，应停炉进行全面的检查维修，除做上述2的各项工作外，尚须进行下列工作： 打开省煤器顶盖，清除管外结灰，并拆除弯头，清除管内部污垢(无省煤器则无此项)。 清除锅炉内部，水冷壁管以及集箱内的水垢和泥渣，并用清水清洗。 清除水墙管及锅筒着火面上的烟垢，煤灰，清除燃尽室内结灰。 将锅炉内外进行检查，如受压部分的焊缝，钢板内外有无腐蚀现象，若发现有严重缺陷应及早修理，如发现有可疑之处，但并不影响安全生产时，应做出记录以便以后参考。 检查完毕后可在着火面涂锅炉漆。 检查引风机的滚动轴承是否正常，叶轮和外壳的磨损程度如何。 必要时将炉墙及外部罩壳、保温层等卸下，以便彻底检查，如发现有严重损坏部分，必须修妥后方可继续使用，同时将检查结果及修理情况，填入锅炉安全技术登记薄。 锅炉保温层罩壳（外包皮）及锅炉底座每年至少要油漆一次。 锅炉运行一年以上应作下列检查维修工作： 炉排减速机、出渣器减速箱、引风机轴承箱等均应拆开清洗，并调换润滑油，安全离合器啮合面如有磨毛应进行修整，油封若损坏则应更换。 刮板出渣器的刮板，外壳及链轮的磨损情况若有严重磨损，可进行更换。 拆开链条炉排，检查前链轮、炉排片、炉排长销、后链轮、支架上和底板上的摩擦条等处的磨损情况，严重者应加以更换。 拉炉排时必须按运行转动方向由上面从头部向后拉，不可倒拉，钢丝绳扣头的地方不可用卸夹，以免在下部卡住，后链轮装配时应严格注意两轴间的平行度，避免炉排跑偏。 锅炉长期不用的保养方法有干保养法和湿保养法二种，停炉一个月以上，应采用干保养法。停炉一个月以下，可采用湿保养法： 干保养法： 锅炉停炉后放去炉水，将内部污垢彻底清除，冲洗干净，在炉膛内用微火烘干（注意不要大火），然后将1030毫米块状的生石灰与金属接触，生石灰的重量，以锅筒容积每立方米8公斤计算。然后将所有的人孔、手孔、管道阀门关闭，每三个月检查一次，如生石灰碎成粉状，须即更换，锅炉重新运行时应将生石灰和盘取出。 湿保养法： 锅炉停炉后放出炉水，将内部污垢彻底清除，冲洗干净，重新注入已处理的水至全满，将炉水加热到100，让水中的气体排出炉外，然后关闭所有阀门，气候寒冷的地方不可采用湿保养法，以免炉水结冻损坏锅炉。第九章 故障分析及排除1蒸汽锅炉本体部分的常见故障、故障原因及排除方法：故障故障现象故障原因处理方法汽 压 过 高1.锅炉或分汽缸上的压力表读数突然上升,超压报警,安全阀起跳.2.蒸汽流量减少1.用汽负荷突然下降,蒸发量大于用汽量,与用汽缺少联系2.出汽阀开启嫌小或关闭或故障3.压力表故障4.安全阀失灵1.减小燃料和通风量减弱燃烧.2.开大总汽阀3.停炉修复4.人工开启安全阀5.运行给水与排污,保持锅筒水位汽 压 过 低锅炉或分汽缸上的压力表读数不正常的下降1用汽负荷突然增加，使蒸发量小于供热量2供汽调节时打开主汽阀过快，产生吊汽1增加燃烧和通风量，加强燃烧2操作调整要稳妥汽水共 腾1锅筒水位发生剧烈波动，水位表内水位不清，水位报警器间断地发生高低水位警告信号2经化验此时炉水及蒸汽含盐量过大3蒸汽大量带水4蒸汽管道内发生水击，管道抖动1.锅水质量不佳，其中含盐量及悬浮物过多.2.出汽阀开启过快3.锅炉负荷增加过快4.严重超负荷.5.表面排污量太小或未进行表面排污.1加强排污(包括表面排污)2加强给水处理3出汽阀开启应平稳.4负荷调整应平稳.5适当降低负荷.6通知用汽单位减少用汽量锅水有泡沫1水位表水位突然上升2水位表内可看见泡沫3经化验此时炉水及蒸汽品质不合格.1炉水品质不良，含过量溶解物及油脂2炉水碱度过高，排污不及时或排污量不够1打开排污，加大进水，降低炉水碱度2加强给水处理3冲洗水位表锅 炉 缺 水1.水位表内水位低于水位下限或不可见2.水位报警器发出低水位报警3.锅炉排烟温度升高4.给水量小于蒸汽量5.锅炉房有焦味6.炉膛水冷壁管发红1.司炉人员脱离岗位2.照明不良,影响观察3.水位报警器失灵，不能自动给水4.锅炉止回阀失灵5.排污阀泄漏严重6.多台锅炉出现抢水7.给水泵出现故障8.水箱缺水1.检查水位表内确定无水时，须立即停炉2.关闭主汽阀和给水阀3.检查引起缺水的原因4.对可叫水的锅炉进行叫水操作5.对不可叫水的锅炉应立即停炉6.锅炉慢慢冷却下来后方可恢复运行锅 炉 满 水1.水位表内水位高于水位上限或不可见2.水位报警器发出高水位报警3.蒸汽含水量增大4.给水量大于蒸汽量5.分汽缸疏水器剧烈抖动6.安全阀有水和汽冒出7.蒸汽管道发生水击1.司炉人员脱离岗位2.照明不良，影响观察3.水位报警器失灵4.采用自动给水时，调节器失灵5.给水压力突然升高1.水位表内看不见水位时，须立即停炉2.关闭主汽阀和给水阀3.打开水位表放水旋塞检查满水情况4.打开排污阀放水致锅炉正常水位5.检查给水系统是否正常6.排除故障后，方可恢复运行锅炉 爆管（热水锅炉也会有此情况）1.锅炉有水喷射响声或爆破声2.炉膛门孔中有炉烟和蒸汽喷出3.锅炉水位和蒸汽压力迅速下降4.排烟温度降低，烟气成灰白色或白色5.给水量大于蒸汽量6.火焰发暗，燃烧不稳定，甚至灭火7.引风机电流增大1.锅炉水质太差，管内结有水垢或腐蚀2.管内落入杂物，造成管子堵塞3.锅炉严重缺水4.管材有缺陷5.升火、停炉或洗炉方法不正确6.经常压火，造成上部管子外壁硫腐蚀7.给水未经除氧，形成氧腐蚀8.水循环不良、炉管破裂不严重，可以短时间降低负荷运行、严重爆管时，必须采取紧急停炉措施（按本说明书第二十四章的有关操作步骤进行）省煤 器管 损坏（热水锅炉也会有此情况）1.锅炉水位下降2.给水量大于蒸汽量3.省煤器部位有泄漏声或有水流出4.排烟温度降低，烟气成灰白色或白色5.引风机电流增大1.铸铁省煤器管有缺陷2.铸铁省煤器管磨损或腐蚀穿孔3.铸铁省煤器产生沸腾4.省煤器缺水干烧5.省煤器管内被杂物堵塞1.开启省煤器旁通水路直接给水，维持锅炉正常运行，待停炉时检修省煤器锅炉 水击（热水锅炉也会有此情况）1.蒸汽管道水冲击2.锅筒内水冲击3.给水管道水冲击4.省煤器内水冲击1.蒸汽管道中水压或暖管时水未放尽；锅炉满水或汽水共腾时，炉水进入蒸汽管道；蒸汽管道设计不合理，蒸汽凝结水不能排除；锅炉并网供汽时，主汽阀开启过快2.锅炉水位太低，给水管暴露在蒸汽空间3.止回阀失灵，蒸汽进入给水管道4.省煤器产生汽化1.满足蒸汽管道疏水条件；按相应锅炉事故的处理办法进行处理2.保持锅炉正常水位3.防止蒸汽进入给水管道4.打开省煤器出口回水箱的阀门5.对于热水锅炉打开锅炉顶部和系统顶部的汽阀2安全附件的常见故障及排除方法故障故障现象故障原因处理方法水位表失灵1水位静止不动2各阀件泄漏严重3水位不正常下降1水位表长期不冲洗，局部堵塞2盘根失效，阀体质量低劣3泄水阀开后未关1按要求冲洗水位表2紧固盘根填料和压盖或更换排污阀3关闭泄水阀水位报警故障1.高低水位显示不准2.不能正确报警3.出现误报警1、高低极限开关或电极未调整好2、高低极限开关或电极失灵3、浮球漏水或电极上结有水垢4、接头松动5、线路绝缘不好1.调整好高低极限开关或电极2.修复高低极限开关或电极3.更换浮球或清除电极上水垢4.检查接线，拧紧接头5.保障线路绝缘良好安全阀失灵1关闭不严，经常漏汽2没有达到开启压力便开启3达到开启压力却不开启4阀芯回座迟缓1.阀芯位置不正确2.密封面损坏3.阀芯.阀座质量低劣4.阀杆弯曲或倾斜5.长期使用，弹簧产生永久变形6.弹簧放置不平，强力衰减7.调校不准确8.排汽能力小9.长时间未手动起跳1更换安全阀2调校安全阀3修复安全阀4取消在安全阀管坐上连接其它管路的错误做法5.经常手动起跳安全阀备注：热水锅炉也有此情况压力表失灵1指针不归零2指示值误差大3无指示值4玻璃破裂，指针弯曲5指针跳动1弹簧管产生滞后现象2弹簧管质量低劣，弹性衰减3长期不冲洗弯管，局部堵塞4误操作使旋塞关闭5机械性碰撞6压力表受到外力震动1更换压力表2检
