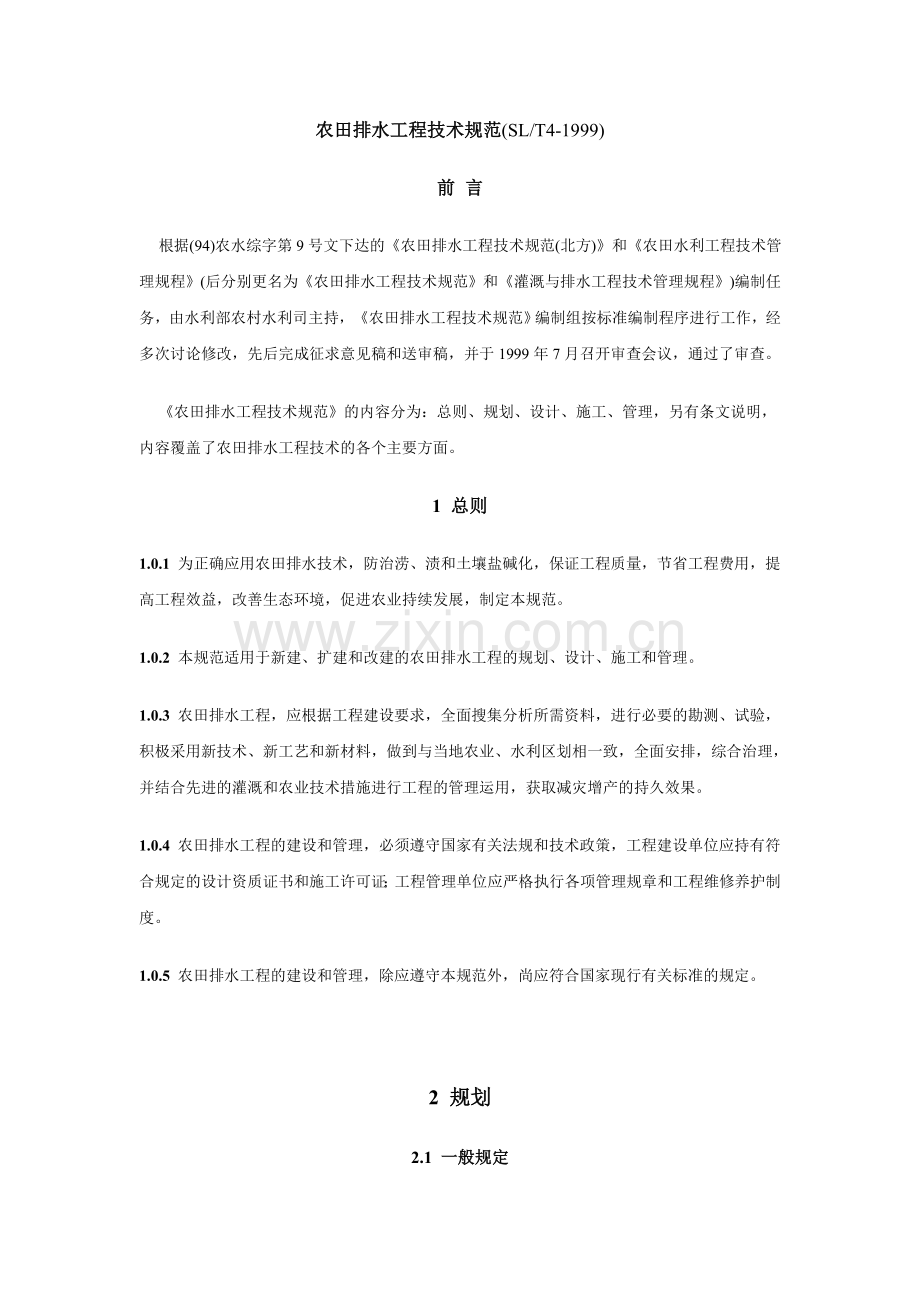

农田排水工程技术规范(SL/T4-1999)前 言 根据(94)农水综字第9号文下达的农田排水工程技术规范(北方)和农田水利工程技术管理规程(后分别更名为农田排水工程技术规范和灌溉与排水工程技术管理规程)编制任务，由水利部农村水利司主持，农田排水工程技术规范编制组按标准编制程序进行工作，经多次讨论修改，先后完成征求意见稿和送审稿，并于1999年7月召开审查会议，通过了审查。 农田排水工程技术规范的内容分为：总则、规划、设计、施工、管理，另有条文说明，内容覆盖了农田排水工程技术的各个主要方面。1 总则1.0.1 为正确应用农田排水技术，防治涝、渍和土壤盐碱化，保证工程质量，节省工程费用，提高工程效益，改善生态环境，促进农业持续发展，制定本规范。1.0.2 本规范适用于新建、扩建和改建的农田排水工程的规划、设计、施工和管理。1.0.3 农田排水工程，应根据工程建设要求，全面搜集分析所需资料，进行必要的勘测、试验，积极采用新技术、新工艺和新材料，做到与当地农业、水利区划相一致，全面安排，综合治理，并结合先进的灌溉和农业技术措施进行工程的管理运用，获取减灾增产的持久效果。1.0.4 农田排水工程的建设和管理，必须遵守国家有关法规和技术政策，工程建设单位应持有符合规定的设计资质证书和施工许可证；工程管理单位应严格执行各项管理规章和工程维修养护制度。1.0.5 农田排水工程的建设和管理，除应遵守本规范外，尚应符合国家现行有关标准的规定。2 规划2.1 一般规定2.1.1 农田排水规划应在流域规划、地区水利规划和治理区自然社会经济条件、水土资源利用现状的基础上，查明治理区内的灾害情况和排水不良的原因，根据农业可持续发展、环境保护和洪、旱、涝、渍、盐碱综合治理的要求，确定排水任务和排水标准，遵照统筹兼顾、蓄排兼施的原则进行总体规划。在按照不同类型治理区的特点进行具体规划时，应符合下列要求： 1 平原区应充分考虑地形坡向、土壤和水文地质等特点规划排涝和调控地下水位的排水系统。在涝碱共存地区，可采用沟、井、闸、泵站等工程措施，有条件的地方还可采用种稻洗盐和滞涝等措施；在涝渍共存地区，可采用沟网、河网和排涝泵站等措施。 2 干旱盐碱区应根据当地自然条件和盐分组成及含量等情况，同时进行灌溉与排水规划，采取冲洗改良技术和有效调控地下水位的排水措施，并结合灌溉、农业与生物等措施，改良盐碱地。 3 沿江滨湖圩垸区应根据自然条件和内、外河水文等情况，采取联圩并垸、修站建闸和挡洪滞涝等工程措施，在确保圩垸区防洪安全的基础上，按照内外水分开，灌排渠沟分设，高低田分排，水旱作物分植等原则，以及有效控制内河水位和地下水位的要求，制定洪、涝、渍兼治的排水规划。 4 滨海感潮区应根据自然特点和潮汐规律等情况，充分利用潮间自排的条件，采取防洪挡潮、整治河道、修建闸站和蓄洪滞涝等工程措施。 5 山丘冲垅区应根据山势地形、水土温度、坡面径流和地下径流等情况，采取冲顶建塘、环山撇洪、山脚截流、田间排水和田内泉水导排等措施，同时应与水土保持、山丘区综合开发和治理规划紧密结合。梯田区应视里坎部位的渍害情况，采取适宜的截流排水措施。 6 对已建灌区内发生次生盐渍化或次生渍害的地区应以水盐平衡或水量平衡为依据，制定以调控地下水位为主的排水规划和必要的监测规划。 7 分蓄(滞)洪区应根据其使用概率、土地利用和耕作计划，以及分蓄(滞)洪后生产恢复等要求，选用适宜的和易于修复的工程措施。 8 制定农田排水规划时，应对出现超设计标准的降雨提出减灾措施和对策，并进行论证。2.1.2 农田排水规划的蓄排方式、工程措施和排水分区应符合下列规定： 1 治理区应充分考虑库、塘、湖、沟和土壤的调蓄能力，因地制宜地选择水平或垂直排水、自流或抽水排水及其相结合的综合蓄排方式。在圩垸区内，一般要求蓄涝水面率为排涝面积的5%10%，调蓄水深12m，蓄涝水位应低于地面0.20.3m。 2 根据GB/T 502881999灌溉与排水工程设计规范的规定，排水系统通常可分为干、支、斗、农四级，视治理区面积的大小亦可增减级数。其中起输水作用的干、支级宜选用明沟，斗级以下的田间排水工程应视涝、渍、盐碱的灾害成因和排水任务，因地制宜地选取明沟、暗管、鼠道、竖井等单项排水措施或不同排水措施结合的组合排水措施。 3 治理区受外来地表径流或地下径流补给，需在其影响的前沿地带布设堤、沟进行拦洪、截流或截渗排水时，必须遵守流域规划和有关规定，统筹兼顾上下游和左右岸的排水要求，不得造成水利矛盾。 4 在水资源不足地区的农田排水工程，原则上应为排水再利用创造条件。 5 治理区应在总体规划的基础上，根据灾害类型、地形地貌、土地利用、排水措施和管理运用要求等情况，进行排水分区。2.1.3 农田排水规划应根据工程系统和排水控制要求等情况，布设排水建筑物，并应符合下列要求： 1 排水建筑物应随排水工程系统统一规划并布设到田间。 2 排水建筑物与灌溉建筑物相邻近或有交通、航运等多目标要求时，应按照布设合理、运用方便和节省投资等原则，采用联合布置形式。 3 圩垸区圩口闸的防洪标准应与外河堤防的防洪标准相一致。 4 排涝泵站应尽可能结合灌溉，实行排灌两用。2.1.4 农田排水规划必须进行方案比较，择优选取的规划方案应符合下列规定： 1 工程实用、占地较少、管理方便。 2 工程建设投资省、运行费用低、经济效益高。 3 工程有利于改善治理区内外生态环境和农业可持续发展。2.1.5 农田排水规划应根据经济条件和生产发展要求，实行长远与当前相结合，工程措施与生物措施相结合，从骨干到田间统一规划，并制定实施计划。2.2 明沟排水系统2.2.1 明沟排水系统由各级排水明沟及其建筑物和承泄区组成。明沟级数应按本规范2.1.2第2款确定，在涝、渍、盐碱严重地区可增设毛沟、鼠道等各种临时性辅助排水措施。2.2.2 排水明沟的布置形式和线路选择应符合下列要求： 1 排水明沟应结合灌溉渠系和田间道路进行布置，在地形平坦的地区宜采用与灌溉渠道相同的双向排水形式；在倾斜平原地区宜采用与灌溉渠道相邻的单向排水形式。在轻质土地区，相邻的渠、沟之间宜布置道路或林带；有机械清淤要求时，宜采用路、沟相邻的布置形式。 2 各级排水明沟应根据治理区的地形条件，按照高水高排、低水低排、就近排泄、力争自流的原则和以下规定选择线路： 1)各级排水明沟原则上应沿低洼积水线布设，并尽量利用天然河沟。 2)支沟与干沟，干沟与天然河流之间宜成锐角相连接，支、斗、农沟宜相互垂直连接。 3)各级排水明沟的线路应选取在有利沟坡稳定的土质地带，若必须通过不稳定土质地带时，应提出沟坡防塌措施，其中斗、农沟宜采用简易防塌处理或改用其他徘水措施。 4)当地形坡度大于0.5%时，末级固定沟宜大体上沿地形等高线布设。2.2.3 排水承泄区的选择及排水出口的处理应符合下列规定： 1 排水承泄区应保证排水系统的出流条件具有稳定的河槽或湖床、安全的堤防和足够的承泄能力，且不产生环境危害。 2 排水出口设计水位低于承泄区同期或同频水位，或受下一级排水沟水位顶托而不能自流排水时，应设置抽排泵站。若仅有部分时间不能自流排水时，可采取自流与抽排相结合的排水工程设施。2.3 暗管排水工程2.3.1 田间暗管排水工程一般由吸水管、集水管(沟)、附属建筑物和排水出路组成，应符合下列要求： 1 吸水管应具有良好的吸聚地下水流和输水能力；集水管(沟)应能及时汇集并排泄吸水管的来水。 2 暗管排水工程应视其具体情况，设置检查井、暗管口门和集水井等附属建筑物。 3 田间暗管排水工程的排水出路通常为明沟系统，应保证其排水通畅和沟道稳定。构成暗管排水系统时的排水出路应符合本规范2.2.3的规定。2.3.2 暗管排水系统的组成、分级与管道的类型、规格等，应根据排水规模、排水要求、地形、土质、管材、滤料和施工条件等因素，经技术经济比较确定。2.3.3 暗管排水工程的布置应符合下列规定： 1 平原区暗管的平面布设： 1)地形平坦区宜采用吸水管布设在集水管(沟)两侧呈正交或锐角斜交的形式；在缓坡地区利用灌排相邻的排水沟为集水沟时，宜采用吸水管布设在集水沟一例呈正交或锐角斜交的形式。 2)平原区的吸水管宜采用等间距布设，并与地下水流向垂直或呈较大夹角。 3)在水田或水旱轮作区，一条吸水管宜布设在同一田块内，当相邻田块的高程相近和种植作物相同时可串田布设。 2 山丘区暗管的平面布设： 1)冲境田内的吸水管宜大体上沿地形等高线、等间距布设，集水沟应视地形条件，可在农田中部或环田布设。 2)梯田里坎处吸水管的条数及其间距，应视里坎的受渍宽度和程度及吸水管的作用范围而定。 3)田块内有泉水影响时，应首先查明泉眼位置和水量，设置导泉暗管(涵)把泉水直接导人集水管(沟)。必要时应在泉眼处设置反滤暗井，并与导泉暗管连通。然后再根据需要布设田间吸水管。 3 检查井一般应设置在管道交接处、管路转角和比降突变处，以及穿越沟、渠、路的两侧或下游一假侧。当管道较长时，每隔200300m也应设置一个检查井。 4 水田或水旱轮作地区的吸水管出口为明沟时，通常应按调控排水要求逐条或多条联合设置控制口门。对于地形平坦和作物种类相同的地段，宜在集水管(沟)出口设闸进行分区排水控制。 5 暗管排水治理区无自流排水条件时，应视工程具体情况，采取集中或分片抽排。 6 吸水管的起始端距灌溉渠道不宜小于3m。 2.4 竖并及其他排水工程2.4.1 在含水层的水质和出水条件较好的地区可采用竖并排水，并实行井灌井排，调控地下水位，综合防治旱、涝、盐渍灾害。竖井的规划布设应符合国家现行的SDl8886农用机井技术规范和当地水利规划的要求。2.4.2 鼠道(含线缝沟)适用于施工深度内不含较大卵砾石的粘性土地区的田间治渍排水。采用鼠道排水应符合下列要求： 1 鼠道宜相互平行布设，应具有良好的排水出路。 2 鼠道排出水一般流人集水沟。若需流入暗管时，必须在其交汇处设置滤层。 3 多年使用的鼠道，应在每块田头埋设横向管道将多条鼠道连通，集中于一个出水口通向集水沟，并根据需要设置排水控制设施。2.4.3 组合排水应根据治理要求和具体条件选用，并符合下列要求： 1 在涝、渍、盐碱兼治的地区，可根据土质、地形、治理要求及技术经济等条件，选用明沟与暗管相结合的排水系统，其布设应有利于综合治理。 2 在旱、涝、盐碱兼治且利用浅层淡水灌溉的地区，可采用井灌井排与明沟相结合的排水系统进行综合治理。当有地面灌水或降雨人渗补给条件的浅层微咸水和半咸水地区，亦可采用明沟与竖井结合，利用竖井抽水灌溉，或经淡化后灌溉，或将不宜利用的咸水排出区外。 3 在粘质土地区采用暗管排水治理渍害时，可在田问增设临时性的浅明沟、鼠道或线缝沟，构成深浅相同或相交布设的组合排水，并宜辅助以增强排水效果的松土、改土等措施。2.4.4 排水工程的综合利用必须通过可行性论证，并应符合下列规定： 1 利用排水明沟蓄水、输水进行灌溉时，必须考虑工程系统调度运用的灵活性，并采取防止沟道泥沙淤积、边坡坍塌及水位超标而引起两岸土地发生或加重涝、渍、盐碱灾害的有效措施。 2 利用排水沟网建闸蓄水回补地下水时，宜选在土壤渗透性较好的沟网区或沟段，并应处理好蓄水回灌与正常排水的关系，防止土壤次生盐碱化和涝渍灾害。不得引用水质超标的污水及含泥沙的浑水进行回灌。 3 利用排水沟网进行养殖和水运时，其水深和水面宽度可按有关规定确定，严禁在排水沟网上节节堵坝壅水，必需增加的附属设施不得影响正常排水。3 设计3.1 一般规定3.1.1 治理区应根据排水任务选择设计排水标准。若当地经济条件较好或有特殊要求时，可适当提高标准；若受条件限制，可分期实施达到标准。3.1.2 排水设计中，应按所在流域或地区的防洪规划和GB5020194防洪标推的规定，确定圩垸堤防、泵站和其他排水工程的设计要素。3.1.3 农田排水工程设计文件的编制及工程投资和经济效益分析，应按水利水电工程有关的设计报告编制规程和SL7294水利建设项目经济评价规范等有关标准执行。3.1.4 治理区土层的渗透系数、给水度和稻田渗漏率等参数，宜按本规范附录A附录C确定。3.2 排水标准3.2.1 农田排水标准可分为排涝、治渍和防治盐碱化三类，均应根据当地或临近类似地区排水试验资料或实践经验，按照治理区的作物种类、土壤特性、水文地质和气象条件等因素，并结合社会经济条件和农业发展水平，通过技术经济论证确定，并应符合本节有关规定。3.2.2 排涝标准的确定应符合下列规定： 1 设计暴雨重现期可采用510年。 2 设计暴雨的历时和排出时间，应根据治理区的暴雨特性、汇流条件、河网湖泊调蓄能力、农作物的耐淹水深和耐淹历时(按本规范附录D选用)及对农作物减产率的相关分析等条件确定。旱作区可采用13d暴雨13d排除。稻作区可采用13d暴雨35d排至耐淹水深。 3 排涝模数应根据近期内当地或邻近地区的实测资料确定。无实测资料时，可根据治理区的具体情况，采用所在流域机构认可的方法或按本规范附录E选用适宜的公式计算确定。3.2.3 治渍排水标准应综合农作物生长和农业机械作业的要求确定，并符合下列规定： 1 治渍排水工程应以满足农作物全生育期要求的最大排渍深度为工程控制标准，一般可视作物根深不同而选用0.81.3m。旱作区在渍害敏感期间可采用34d内将地下水埋深降至O.40.6m；稻作区在晒田期35d内降至0.40.6m；淹灌期的适宜渗漏率可选用28mm/d，粘性土取较小值，砂性土取较大值。 2 农业机械作业对排水要求的排渍深度，一般应控制在0.60.8m，排渍时间可根据各地的耕作要求确定。 3 治渍排水模数可用下式计算：(3.2.3-1)式中 q调控地下水位要求的治渍排水模数，m/d；满足治渍要求的地下水位平均降深值，m；t排水时间，d，应按本条中的治渍要求确定；地下水位降深范围内的平均给水度。3.2.4 防治盐碱化排水标准的确定应符合下列规定： 1 通常应以地下水临界深度(按本规范附录F选用)为工程设计标准，当采用小于临界深度设计时，应通过水盐平衡论证确定。 2 防治盐碱化的排水时间一般可采用815d内将地下水位降到临界深度，并达到以下要求： 1)在预防盐碱化地区，应保证农作物各生育期的根层土壤含盐量不超过其耐盐能力。 2)在冲洗改良盐碱土地区，应满足设计土层深度内达到脱盐要求。 3 防治盐碱化排水模数和冲洗改良时的排水模数可分别用下列公式确定：防治盐碱化时 (3.2.4-1)冲洗改良时 (3.2.4-2)(3.2.4-3)式中排水过程中的地下水平均蒸发强度，m/d；0水面蒸发强度，m/d，若根据当地具体条件可以不考虑蒸发影响时，应取0=0；h0起始地下水埋深，m；ht设计地下水埋深，m，通常可用临界深度替代；h地下水停止蒸发或微弱蒸发深度，m；n地下水蒸发与埋深关系指数，通常n1；排水地段内的地下水面形状修正系数，通常明沟取0.70.8，暗管取0.80.9；m冲洗定额，m；冲洗排水前后的土壤含水量增值，m；t防止土壤返盐的排水时间或冲洗排水时间，d。3.3 明沟排水3.3.1 各级明沟排水的设计流量，应根据其控制面积与产汇流条件，按设计标准推算求得，亦可采用与排水任务相应的排水模数乘其控制面积确定，并应符合下列规定： 1 单一排水任务的沟道，应按排涝、治渍或防治盐碱化的要求确定排水设计流量。在盐碱化地区有冲洗要求时，应以冲洗排水流量作校核流量。 2 在涝、渍、盐碱共存地区，应按设计标准确定排涝、治渍和防治盐碱化的排水流量，从中选定设计流量和校核流量。 3 排、引、蓄、灌等综合利用的沟道，在满足排水设计流量的条件下，还应考虑其他利用方式的流量要求。3.3.2 末级固定沟的深度和间距应按与排水任务相应的排水标准确定，并应符合下列要求： 1 排涝末级固定沟的间距应根据地形条件、耕作要求、田块大小和田间灌溉渠道等情况选定，沟深应按断面设计计算确定。 2 调控地下水位的末级固定沟深度可用下式计算：hqh十H十hO (3.3.2-1)式中 hq调控地下水位的末级固定沟深度，m；h排渍深度或临界深度，m；H剩余水头或滞流水头，m，一般采用0.20.3m；h0排地下水时的沟中水深，m，一般采用0.10.2m。 3 调控地下水位的末级固定沟间距可用以下三种方法确定： 1)排水试验法，按SLl0995农田排水试验规范要求确定； 2)公式计算法，按本规范附录G选用适当公式计算确定； 3)经验数值法，按当地或类似地区实践经验确定的经验值选用。 4 兼有排涝和调控地下水位作用的末级固定沟，一般应按调控地下水位要求确定沟深和间距，按排涝设计流量、边坡稳定和施工要求确定断面。3.3.3 排水沟道的断面设计应满足输水能力、水位控制、上下级沟道和建筑物的水位衔接、边坡稳定、不发生冲淤以及工程量少、便于人力施工或机械作业等基本要求，并符合下列规定： 1 排水沟的过流断面应用设计流量计算确定，有关设计参数按本规范附录H选用。 2 排水沟深大于5m时，宜采用便于施工和管理的复式断面，可在沟底以上每隔35m深度设宽度不小于0.8m的平台。 3 排水沟道在交汇处的水位衔接： 1)通过设计流量时，下级沟道水位应低于上级沟道水位0.10.2m； 2)通过校核流量时，允许下级沟道对上级沟道有暂时的水位顶托现象； 3)自流排水条件下，干沟出口的设计水位和日常水位应高于或等于承泄区的设计水位和日常水位； 4)对于不能达到上述规定的沟道，可采用抽水排水的连接方式。3.3.4 根据排水分区和不同排水措施，选择有代表性的斗沟范围内进行斗、农沟和田间沟、渠、路、林的全面布设以及土地平整等典型设计。3.3.5 排水系统中各级沟道设计水位的确定应符合下列规定： 1 各级沟道出口处的排涝设计水位可用下式计算：L=o-Li-(3.3.5-1)式中 L各级沟道出口处的排涝设计水位，m；o起排点水位高程，m，应低于治理区内有代表性的地面点高程0.20.3m；L各有关沟道的长度，m；i各有关沟道的纵比降；各有关沟道的水位衔接值和过流建筑物的水头损失值，m。 2 末级固定沟排地下水的设计水位和各级沟道出口处排地下水的设计水位可用下式计算：no-h-H(3.3.5-2)dn-Li-L-h-H(3.3.5-3)式中 n末级固定沟排地下水的设计水位，m；d各级沟道出口处排地下水的设计水位，m；h治渍地区为设计排渍深度，防治盐碱化地区为临界深度，m。 3 当按排地下水设计流量确定的沟道断面用排涝设计流量校核时，所得的排涝水位线应低于或等于排涝设计水位线，否则应采取增加底宽以扩大断面的措施调整断面设计。 4 若按排涝设计流量确定的沟道断面用排地下水设计流量校核时，所得的排地下水水位线应低于或等于排地下水设计水位线，否则应采取增加底宽或沟深的措施调整断面设计。 5 承泄区的设计水位应根据各地具体条件通过技术经济分析确定，一般可采用与排水治理区设计暴雨的同期同频水位。若治理区与承泄区不属同一暴雨区时，应通过两者的遭遇分析确定水位。当承泄区设计水位高于治理区排水出口设计水位时，可采用以下处理设计： 1)当水位差小于0.3m时，可适当放缓排水系统的纵坡，争取自流排水； 2)当水位差为0.30.5m时，在其壅水范围内可采用缓排或局部抽排； 3)当水位差超过0.5m时，应采用抽排。3.3.6 不稳定沟段的边坡处理设计，应以地下水作用于不同土质被面的稳定分析为依据，选用技术可行、经济实用的防护措施，并应符合下列要求： 1 对于因地下水位较高和边坡土体稳定性能差，易发生渗透变形的沟段，可选用埋设截渗减压暗管或暗沟、铺设褥垫式排水滤层等排水体，或设置坡面排水体、截渗隔墙等、降低出逸高度，减小渗透压力，改善渗流状况，保护坡面稳定。 2 对于坡体为上粘下砂易发生整体滑塌的沟段，可在坡脚堆置石棱体、埋设粘(砂)土袋或铺设土工布等处理设计，稳固坡脚，保护坡面和沟底的土体稳定。 3 对于边坡土层复杂，既有渗透变形又有整体滑塌破坏的沟段。可选取以上两款中的必要措施，并结合采用复式断面、放缓边坡等措施，进行综合处理设计。 4 各种处理设计中应充分考虑采用生物固坡技术措施。3.4 暗管排水3.4.1 暗管的埋深和间距应满足治渍或防治盐碱化的排水要求，并符合下列规定： 1 吸水管的埋深可按本规范公式(3.3.2-1)计算，其中沟中水深改用暗管半径。吸水管间距可按本规范3.3.2 第3款的方法确定。 2 集水管的埋深应保证吸水管在正常条件下自由出流，其间距视吸水管的平面布置形式和地形而定。 3 寒冷地区的暗管埋深宜大于最大冻土层厚度。3.4.2 暗管管材和外包滤料的选用应符合下列规定： 1 管材应经济适用、形状规整、壁厚均匀、管体平直和满足安全荷载的强度要求，使用年限不得小于20年；吸水管的进水孔隙面积应大于1000mm2/m；刚性管自然衔接的缝隙不得超过3mm；机械铺设刚性管的节长宜为33cm，接口宜为承插式或其他套接形式；在松软土层内宜采用整体性能良好的轻型、柔性管材。 2 吸水管周围一般应设置取材容易、施工方便、耐酸碱、不易腐烂、对作物无害且不污染环境的外包滤料，其渗透系数应比管周围土壤大10倍以上。集水管底部宜设稳定管体的垫层。 3 外包滤料一般应整管均匀铺设，其厚度应根据当地实践经验或通过试验确定。一般宜采用砂砾材料，铺设厚度视土壤淤积倾向而定：淤积倾向较严重的土壤不得小于8cm，淤积倾向较轻的土壤可采用5cm，无淤积倾向的土壤尚可适当减薄或只在管顶和两侧铺设。采用有机滤料时以上数值应为压实厚度。各种化纤外包滤料应通过实验确定。机械铺设吸水管时，应选用粒状滤料、管滤结合或预包成型的管材。3.4.3 排水暗管内径的确定应符合下列规定： 1 排水暗管的设计流量可按下式计算：Q CqA(3.4.3-1)式中 Q设计排水流量，m3/d；C与面积有关的流量系数，通常只设一级或两级暗管时，可取C1；q治渍或防治盐碱化的设计排水模数，m/d；A暗管的排水控制面积，m2。 2 排水暗管的内径可根据设计流量用下列要求确定： 1)吸水管应用非均匀流公式计算：(3.4.3-2) 2)集水管应用均匀流公式计算：(3.4.3-3)式中d排水暗管内径，m；i水力比降；可采用排水暗管比降；a与管内充盈度a有关的系数，按本规范附录J选用；n管内糙率，通常瓦管取0.014，混凝土管取0.013、波纹塑料管取0.016，光壁塑料管取0.011，其中刚性管制做工艺不良的糙率值可按增大10%20%计。 3)吸水管和集水管实际选用内径应分别为计算内径的1.2和1.1倍，但最小选用值分别不得小于50mm和80mm。非圆形管可按其断面积折算成圆形管。设计中，每条吸水管宜取同一管径，集水管可根据汇流情况分段变径。 3 排水暗管比降按下列要求确定： 1)排水暗管比降应满足管内允许不淤流速的要求，管内径小于或等于100mm时可采用1/3001/600；大于100mm时可采用1/6001/1500。在地形平坦地区，吸水管首、末端的埋深差值不宜大于0.4m。 2)管内平均流速用下式计算：V=(d/2)2/3i1/2/n(3.4.3-4)式中V管内平均流速，m/s；与管内充盈度a有关的系数，按本规范附录J选用。3.4.4 检查井、吸水管口门和集水井等附属设施的设计应符合下列要求： 1 检查井直径宜大于80cm；井内吸水管底应高于集水管顶10cm；井底应留有3050cm深的沉沙段；明式检查井应加盖保护，暗式检查井的覆土厚度应大于50cm。 2 吸水管口门应按排水控制要求设计。无控制要求时，出口段3m左右应改用不透水管材，并伸出沟坡10cm以上，还应对明沟坡面进行防冲处理。 3 采用分片抽排方案时，应根据汇流水量和扬程选择水泵，按运用灵活和管理方便等要求设计汇流集水井。3.5 竖并和其他排水3.5.1 地下浅层含水层水量较丰和水质可用于灌溉的井灌井排地区，竖井设计应以当地水文地质勘探、抽水试验成果或渗流计算为依据，按照灌溉用水和调控地下水位的要求，确定抽水层、井深、井型结构、井群布设和抽水机具等项目。3.5.2 鼠道排水设计要素的确定应符合下列要求： 1 鼠道洞径宜为610cm，降雨量大和排水要求较高的地区应选用较大值。 2 鼠道洞深不得浅于犁底层，宜为4070cm，农作物根系密集层较深的地区应选用较大值。 3 鼠道洞距宜为25m，土壤渗透性能较好和鼠道较深时应选用较大值。 4 鼠道洞长随田块长度或宽度而定，其比降与鼠道线路的地面坡降基本一致。 5 鼠道出口宜用1m左右的管材插接保护，并对出口处明沟坡面进行保护处理。3.5.3 线缝沟的深度以划穿犁底层为宜，其间距可采用0.51.0m。3.5.4 各种组合排水设计应将其排水措施有机地组成统一体，并符合本规范中有关各项排水设计的规定。3.5.5 截渗排水和截流排水应符合下列规定： 1 拦截地下径流或渠、库渗漏水流的截渗沟、管或井带，应布设在接近补给源的部位，并根据侧向来水量和水文地质条件，选用相应的渗流计算公式或通过模拟试验进行截渗沟、管、井带的排水设计。 2 拦截区外地面径流的截流沟设计，应按排涝标准规定的暴雨频率及汇流面积确定设计流量，按照明沟排水设计的有关规定进行断面设计。当同时有拦截区外地下径流来水任务时，应按截渗要求进行校核。 3 山丘区拦截坡面径流的截洪沟(撇洪沟)应采取分段泄洪措施，可按排涝标准规定的暴雨频率计算坡面洪峰流量，减去库、塘等调蓄水量及分段泄洪量后为设计流量进行断面设计。3.5.6 在洼涝盐碱地区利用引洪淤灌时的田间排水工程，应以田面退水有出路和排涝及调控地下水位有保证为原则，除按本章有关规定设计外，尚应对田埂加高、加固和退水时防冲、防淤等做出设计。3.6 排水系统建筑物3.6.1 排水系统建筑物的设计应符合下列规定： 1 各类排水建筑物设计均应做到技术先进、结构合理、安全适用、便于施工和管理。有条件和需要时，尚可考虑其造形美观。 2 在寒冷和盐碱地区的排水建筑物应满足防冻胀和防腐蚀要求。 3 斗级及其以下的排水建筑物可采用与当地情况相适合的标准设计或定型设计；数量较多的小型建筑物和暗管排水的附属设施宜采用装配式结构。3.6.2 排水系统的交叉建筑物包括交通桥、涵与过流渡槽、倒虹吸等。均应满足排水设计流量要求，不得造成沟道壅水而产生排水不畅，并符合下列规定： 1 交通桥、涵和穿越沟道的过流交叉建筑物，其等级标准不应低于该排水沟道的等级标准。 2 涵管的过流断面不利于清淤时应适当加大，进出口两侧及其上的覆土应进行防护处理设计。3.6.3 排水系统的连接建筑物如跌水和陡坡，应设置在地形变化较大和工程条件较好的直线沟段处，必须做好消能设计和防渗设计。3.6.4 排水系统的调控建筑物如节制闸、泄水闸和挡潮闸的设计应符合下列要求： 1 各类调控建筑物应按调蓄水位和设计流量的要求进行设计，并为田间排水控制提供条件。 2 节制闸的调蓄水位应满足防治土壤盐碱化及生态环境保护的要求；泄水闸和挡潮闸应与其相连堤防的防洪或防潮等级标准相一致。 3 圩垸区干沟或中心河出口的排水闸，一般应结合外河防洪和两侧交通等要求进行设计。 4 各类调控建筑物均应操作灵活，有利防淤和冲淤。3.6.5 排水系统的泵站设计，应充分考虑治理区内的调蓄能力。凡可与灌溉相结合时，均应按排灌两用泵站要求进行设计。4 施工4.1 一般规定4.1.1 农田排水工程应根据治理区规模，建立健全施工组织。4.1.2 治理区内的各项排水工程，应视工程等级和规模等情况实行招投标或承包制，大型排水工程还应实行工程监理制度。4.1.3 施工单位应根据规划设计、资金投入及农业生产情况，进行施工设计、制定施工方案。若需修改规划设计时，应与规划设计单位研究确定，对于重大修改应共同提出修改方案，报主管单位审批后实施。4.1.4 施工前必须做好料物备制和定线放样等准备工作。施工期宜选在非汛期的农闲和地下水位较低的季节，通常按先下游后上游，先骨干后田间的顺序施工。4.1.5 各类农田排水工程应执行有关水利工程施工规范和其他有关规定。各类建筑物的修建和设备安装，均应由专业队伍实施。4.1.6 采用新型机械施工时，应对机械驾驶员及施工人员进行技术培训。若组织群众开挖沟道时，应进行标准断面的开挖示范。4.2 明沟工程4.2.1 明沟工程的施工定线、放样应符合下列要求： 1 干、支、斗沟应放沟道两侧开挖线、堆土线和中心线，农沟可只放沟道两侧开挖线；施工控制横断面的间隔不得超过100m，地形复杂地段尚需适当加密。 2 施工放线的平面和高程控制应利用原有控制系统和资料。 3 控制系统和施工放线的要求和限差：干、支、斗沟应按SL20397水利水电工程测量规范的有关规定执行，农沟可参照执行。4.2.2 明沟工程可采用机械开挖或人工开挖，并应遵守下列规定： 1 机械开挖时的驾驶员应熟知机械性能和安全操作规定，确保施工质量。 2 人工开挖一般应从中心部位向外扩展，分层进行，先台阶后成型，逐次开挖到底。若地下水位过高时，可采用分层开挖导流法。必要时还可采用其他临时排水措施。 3 分段或分期施工的沟道，必须按设计断面或分期要求施工，各沟段应顺直衔接。 4 沟道的填方段或填方沟堤必须执行堤坝施工的有关规定。 5 当沟道进行裁弯、改道时，一般应执行挖新填旧的原则。 6 开挖排水沟的弃土应用于筑路、修渠和平田整地。必须堆置两岸时应尽量减少占地，一般每侧占地宽度：干沟不宜超过45m，支沟34m，斗沟23m，并应平整利用或植树。4.2.3 难险工段的明沟开挖应遵守下列规定： 1 在深挖方、滑坡及岩石破碎带等难险沟段施工时，应先除险排难，再进行开挖，并做好安全防护工作。 2 对于沼泽地等松软土类区应先排除地表水，再采取边排地下水、边分层开挖或其他行之有效的处理方法。 3 对于干硬土类区无条件浸湿开挖时，可采取人工破碎或爆破等处理方法。4.2.4 不稳定沟段的边坡防护施工应遵循下列规定： 1 根据设计确定的处理方法和要求，做好施工排水和材料备制工作。 2 减压暗管施工应按本规范4.3有关规定执行，其他排水体、土工布的设置及回填土的碾压夯实等，还应参照SDJ21883碾压式土石坝施工技术规范的有关规定执行。 3 施工中应检查边坡土层是否与勘测设计一致或相近，若变化较大时，应与设计单位商定，有针对性地改变设计，并做好施工记录。4.3 暗管工程4.3.1 暗管排水工程应组织专业队施工。首先做好施工前的准备工作，再按照开挖管沟，铺放管材及外包滤料、回填管沟和修建附属设施的一般工序进行施工。每道工序经检查合格后，方可进行下道工序。4.3.2 管道施工前，必须根据设计在田间标定出管线及建筑物位置。每条管道中心线的首、末端应设标示桩，每隔2030m设一木桩，并标出管沟的开挖深度及宽度。当采用开沟铺管机施工时，可只设置一条中心线。4.3.3 人工开挖管沟时，应自下游往上游、从集水管到吸水管进行。管沟开挖断面和出土堆放应有利于人工铺管和边坡稳定。在沼泽地区，应先排除地表水，再采取边排地下水、边加深管沟的施工方法。松软土类区宜在地下水位较低时期施工，先挖至接近地下水位，再集中人力快速抢挖至要求深度，必要时可采取预排水施工和临时支护措施。4.3.4 铺设集水管的管沟底部应以保证管体稳定为原则，而铺设吸水管的管沟底部宽度，一般应等于或稍大于吸水管外径加两侧外包滤料厚度。4.3.5 管道和外包滤料的人工铺设应遵循下列规定： 1 通常应由上游向下游铺设。吸水管的起始端若不设通气孔时应封闭。 2 严禁在泥水中作业，必要时应采取预排水施工措施。 3 管道应按设计坡降顺直地铺放在基土、滤料或垫层上，严禁出现倒坡及起伏；各节刚性管口应靠紧，不得脱节位。 4 铺放滤料时，一般应先在沟底平整的铺放，待吸水管铺设验收后，再铺放管顶和两侧滤料。4.3.6 管沟回填土应分层踏实，严禁用淤泥回填，并宜将原耕作土回填在表层，且略高于地面。每条吸水管道从开挖至回填管沟宜在无雨日内连续完成。4.3.7 机械开沟铺管时，应根据土壤质地、埋管深度、管材类型、管节长度和管径大小以及是否填放滤料等选定适宜机型，并按下列要求施工： 1 一般应先平整机道，再根据设计管道坡降，采用丁字形视标杆控制纵坡。有条件时可采用激光控制纵坡。 2 每一条管道的开沟铺管作业应自下游向上游连续完成。 3 机械开沟铺管后应按本规范4.3.6规定及时回填管沟，严防存在土块的架空现象。4.3.8 采用挖掘机开沟、人工铺管时，应先用机械挖深至埋设的管顶以上，再由人工开挖至设计深度。其他应符合本规范4.3.5和4.3.6的规定。4.3.9 暗管排水工程的附属设施应按设计要求与管道同期施工，并符合下列要求： 1 各类附属建筑物可在铺管后施工，其全部结合部位应密封好，并做好基础及回填土的夯实处理。暗式检查井应设地面标志。 2 在建筑物四周回填土上铺设刚性管时，基土必须夯实，管底应铺垫层。4.4 鼠道工程4.4.1 鼠道犁应按设计要求选择，并配备好动力机具及其他施工用具。4.
