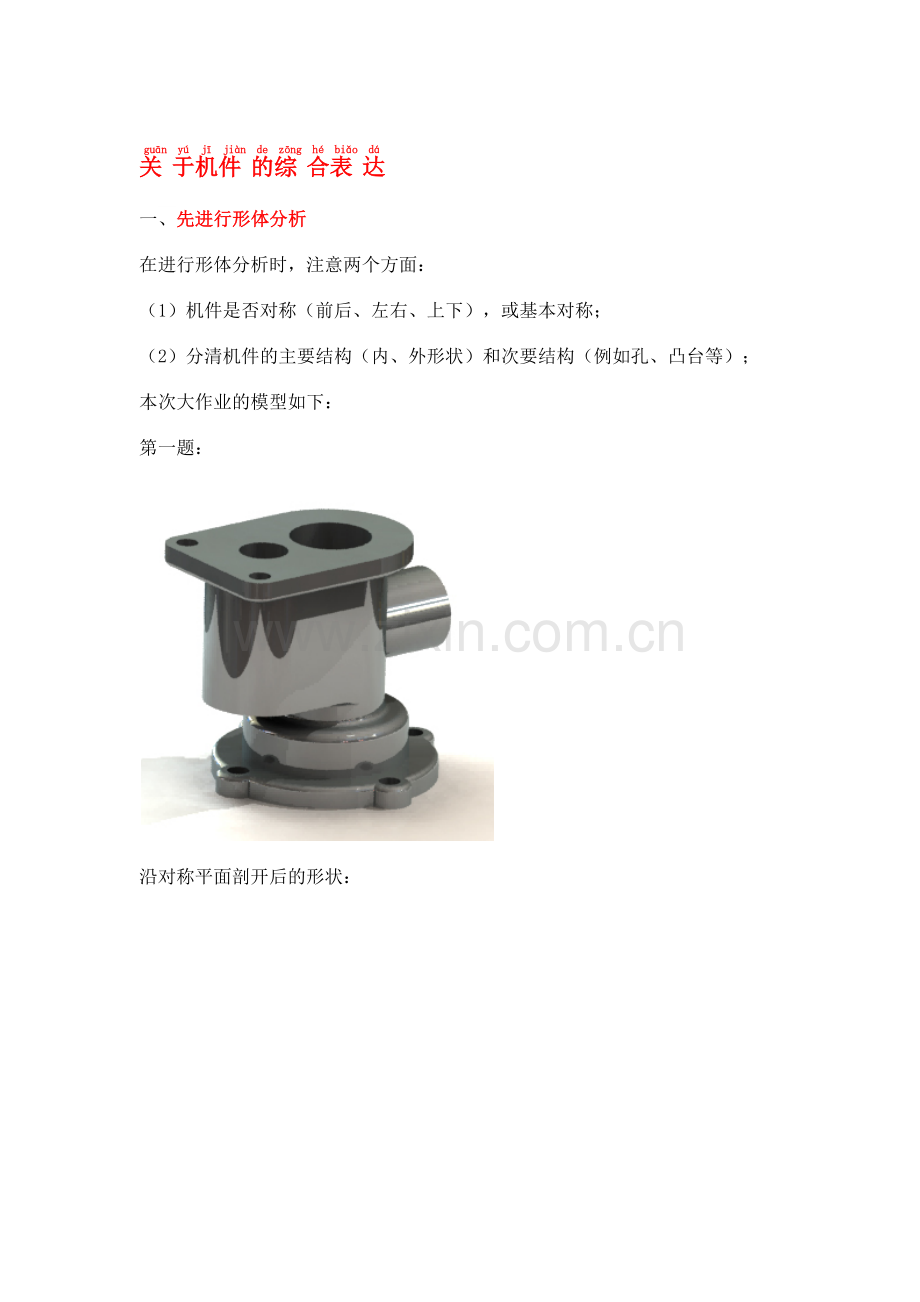

关于机件的综合表达
一、先进行形体分析
在进行形体分析时，注意两个方面：
（1）机件是否对称（前后、左右、上下），或基本对称；
（2）分清机件的主要结构（内、外形状）和次要结构（例如孔、凸台等）；
本次大作业的模型如下：
第一题：
沿对称平面剖开后的形状：
该机件前后对称。
第二题：
剖开后的形状：
注意局部结构：左边的方孔和右边的凸台。
二、选择主视图
主视图主要反映了机件较多的形状特征和位置特征。
三、表达方案分析
（一）主要结构：
1、若机件外形复杂，则优先选择基本视图（三视图）；
2、若机件内部形状复杂，则优先选择剖全剖视图，注意剖切方法（是单一剖，旋转剖，还是阶梯剖？）。
3、若机件内外形状都复杂，则选择半剖视图（对称机件）或局部剖视图（主要是不对称机件），同时反映机件的内外形状。
（二）次要结构：
1、用局部视图、斜视图反映局部结构的外形；
2、局部剖视图反映局部结构的内部形状；
3、用断面图反映机件断裂处的截面形状，例如肋板的厚度，键槽的深度；
4、局部放大图反映机件的细小结构。
分析表达方案时要注意：
1、每个视图都有确定表达内容，相互之间不宜重复表达，视图之间互为补充，相互依赖，共同表达机件的形状；
2、视图的数量不宜过多，在清晰、准确表达机件结构的前提下，视图数量越少越好，这是选择视图的原则；
3、选择视图要参考尺寸，可借助尺寸减少视图的数量；
4、选择视图时还要考虑图幅因素，视图应该如何布局。
延伸阅读：
1、
2、
3、
类别：机件的表达方法 | 评论(0) | 浏览(35)
关于板图作业(大作业)2
2008年04月14日 星期一 11:03
P45页的大作业：
1、形体分析
通过主俯两视图，对投影，利用形体分析的方法，想出物体的结构形状。
立体图：
可以看出，物体前后对称。
2、表达方法选择
主视图：单一剖的全剖，主要表达物体内部形状；
俯视图：半剖，主要表达圆凸台的内部形状，
想一想：还有什么结构没有表达清楚？需要怎样表达？
类别：机件的表达方法 | 评论(3) | 浏览(225)
关于板图作业(大作业)表达方法的讨论
2008年03月27日 星期四 09:58
P44页的物体,表达方法的讨论:
1、形体分析
通过主俯两视图，对投影，利用形体分析的方法，想出物体的结构形状。
立体图：
物体由于7部分组成。
2、表达方法讨论：
由于物体前后对称，所以主视图采用单一剖的全剖。沿物体前后对称平面剖开，表达物体内部形状。
如图：
画图时，肋板不画剖面线（因为纵向剖切）。
增加一个左视图，采用半剖，剖视部分表达4和7内孔的相贯线及5上的截交线等，视图剖分表达物体的外形，并用局部剖视图表达1上孔的结构。
如图：
俯视图表达物体的外形。
视图
关于视图部分的教学:（请单击小标题学习相应内容）
1、基本视图学习要点
（1）基本视图的概念（注意基本投影面的含义）；
（2）形成；
（3）三种关系（位置、方位、投影）；
学习时要与三视图相联系。注意二者的区别。
2、向视图学习要点
（1）向视图的概念，注意与基本视图的区别；
（2）标注方法（视图名称，投影方向）。
3、局部视图学习要点
（1）与基本视图的区别；
（2）画法（注意有两种情况，一是用波浪线表示断裂边界，二是不用波浪线），这是学习重点。
（3）标注方法（注意有两种情况，一是可以省略标注，必须按投影关系进行配置，中间无其它视图隔开，二是按向视图进行标注）
4、斜视图的学习要点
（1）概念，注意辅助投影面与基本投影面的关系，增加辅助投影面的目的。这是学习的难点。同时注意它与局部视图的区别（主要从投影面、表达的目的方面进行区别）。
（2）画法，注意与局部视图的相同点。
（3）标注，注意有两种情况，一是必须按投影关系进行配置，不能省略标注，二是按旋转配置视图的标注方法）
网络资源：
类别：视图 | 评论(0) | 浏览(35)
关于视图部分的作业
2008年03月03日 星期一 09:44
讲评:
1、由三视图想出物体的结构形状；
2、根据基本视图之间的“对称”关系画出另外三个视图：
例如：由主视图画出后视图，由左视图画出右视图，由俯视图画出仰视图。
3、注意判断可见性。
立体图:
讲评:
此题在习题集上有错误,主要是左视图.
A向局部视图主要表达圆盘上的通孔与凹坑的形状和位置,画图时,参照左视图(投影方向相反),注意投影的可见性.
B向局部视图主要表达倾斜结构的端面形状,画图时,注意左视图的投影和尺寸的量取.
立体图如下：
讲评:
1、当局部结构是完整且外轮廓线是封闭的，断裂边界不用波浪线。对局部视图和斜视图都适用。
2、A向斜视图要求旋转配置，注意标注方法。
立体图：
类别：视图 | 评论(1) | 浏览(216)
关于表达方法--斜视图的教学要点（4）
2008年02月29日 星期五 11:58
1、定义：物体向不平行于基本投影面的平面（辅助投影面）投射所得的视图称为斜视图。
讲解辅助投影面与基本投影面的关系:辅助投影面 垂直于 某一基本投影面.
讲解辅助投影面与物体倾斜结构的关系:辅助投影面 平行 物体倾斜结构.
这是学习的难点之一.
2、用途(表达的目的)：
主要用来表达物体上倾斜部分的实形。
3、画法：仅表达倾斜部分的局部结构，断裂边界应以波浪线表示.
4、标注：
(1)通常按向视图的配置形式配置并标注。
(2)必要时，允许将斜视图旋转配置；标注时，表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端，也允许将旋转角度标注在字母之后。
注意斜视图的两种配置方法
5、几种视图的比较：
（1）斜视图与局部视图的区别：
（2）基本视图与向视图的区别：
类别：视图 | 评论(3) | 浏览(384)
关于表达方法--局部视图的教学要点（3）
2008年02月28日 星期四 22:34
1、定义：这种将物体的某一部分向基本投影面投射所得的视图，称为局部视图。
主要掌握两点：
（1）向基本投影面投射所得的视图，这一点同基本视图；
（2）是物体的某一部分，而不是整体，这一点是区别于基本视图的。
2、画法：
（1）仅表达局部结构，断裂边界应以波浪线表示。
（2）当它们所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
如图：
其立体图为：
3、标注：
（1）局部视图可按基本视图的配置形式配置，当局部视图按照投影关系配置，中间又没有其它视图隔开时，可省略标注。
（2）也可按向视图的配置形式配置并标注。
如图：
注意图中A向局部视图和C向局部视图是按按向视图的配置形式配置并标注，B向局部视图按照投影关系配置，中间又没有其它视图隔开时，可省略标注。
类别：视图 | 评论(2) | 浏览(482)
关于表达方法--向视图的教学要点（2）
2008年02月28日 星期四 22:05
1、定义：向视图是可自由配置的视图。
重点理解:自由配置这四个字:它是相对于基本视图而言的,视图可以不按照投影关系配置,可以任意放置.
2、标注：
①视图名称：应在向视图的上方标注“×”（“×”为大写拉丁字母），
②投影方向：在相应视图的附近用箭头指明投射方向，并标注相同的字母。（与基本视图对照讲解）
这是学习的重点.
3、应用举例：
（1）先找出三视图，如图所示：
（2）根据主视图的方位关系（反映物体的上下左右），判断向视图的投影方向：
图中：A向视图是从右向左投影得到的，相当于右视图；B向视图是从下向上投影得到的，相当于仰视图；
再根据A向视图的方位关系（反映物体的上下前后），C向视图是从后向前投影得到的，相当于后视图。
一、基本视图
应掌握四个内容：
1、基本视图的定义：
主要理解定义中的：
（1）基本投影面，是指正六面体的六个面，注意以前学的V、H、W面属于基本投影面。
（2）是整个机件，而不是机件的某一部分。
2、基本视图的形成：
（1）建六投影面体系，注意有六个投影面。
（2）投影：产生六个视图，注意区分投影方向：
（3）展开方法：
3、三种基本关系：
（1）位置关系，从三视图入手，根据投影方向相反的特点，掌握另外三个视图的位置，六个基本视图实质是按投影关系配置，中间没有其它视图隔开，所以省略标注（省略视图名称）。
（2）方位关系：
上下关系：主 左 右 后；
前后关系：俯 左 右 仰；（靠近主视图的是后，远离主视图的是后，外前内后）；
左右关系：主 俯 仰 后。（主视图和后视图左右方向相反）。
从三视图的方位入手，根据投影方向相反的特点，掌握另外三个视图的方位位置。
（3）投影关系：
“主 俯 后 仰长对正” “主 左 右 后高平齐”、“左 俯右 仰宽相等”
注意视图的对称关系
关于阶梯剖和旋转剖教学要点
一、阶梯剖的教学要点
1、正确理解阶梯剖的概念
（1）剖切平面数量：到少两个，且相互平行，（注意剖切面与基本投影面平行）；
（2）注意应用场合：被剖切的孔等结构的轴线互相平行，且不在同一个平面内；
（3）常见阶梯剖的全剖、局部剖，阶梯剖的半剖很少；
（4）阶梯剖的形成过程：剖开-----平移（将平行的剖切面平移到一个平面上，变成一个剖切面）-----投影。
2、注意阶梯剖的画法：
参见：
3、注意标注方法
标注的方法同剖视图，值得注意事项的是：剖切位置、视图名称是不能省略的，投影方向在一定条件下可以省略。
二、旋转剖的教学要点
1、对概念的把握：
（1）剖切面：只能是两个，且相交轴线要垂直于某一基本投影面。（这两个剖切面都与该投影面垂直），常见情况：一个投影面与基本投影面平行，而另一个与基本投影面不平行。也就是说是倾斜的投影面相当于斜剖剖切平面。
（2）表达的对象：具有回转轴线，且其上的孔等结构不能用一个剖切面剖切的机件，对于轮、盘类零件，常用该方法表达。
（3）形成过程：剖开-------旋转（将与基本投影面不平行的剖切面和被剖切结构旋转到与另一个剖切面位于同一个面内，从而形成一个面）------投影
2、注意旋转剖的画法
（1）选择合适的剖切位置，上同结构只需要剖一次，不能重复表达；
（2）注意要先旋转被剖结构，再投影。从这个意义上讲，旋转剖是一种假想(剖切面剖开)中的“假想”( 再旋转)，之所以要旋转是为了表达倾斜结构的形状。
3、旋转剖标注：不能省略标注，标注的三个要素必须具备。
综上所述，无论是阶梯剖还是旋转剖，最终目标，是变成“单一剖”，也就是说通过平移或旋转，使之被剖结构位于一个剖切面内，因此在标注时，剖切位置是不能省略的。
类别：剖视图 | 评论(0) | 浏览(75)
第四讲 局部剖视图教学要点
2010年03月16日 星期二 15:36
局部剖视图教学要点
一、概念
注意概念中“局部剖切”的含义，它仅不同于全剖视图的“完全剖开”，又不同于半剖视图的“只剖一半”，这是一种自由的剖切方法，它不受剖切位置的限制，也不受剖切范围的约束，既适合对称机件，又适合不对称机件。
二、画法（重点掌握）
由于是局部的剖开机件，因此剖视部分（表达内部结构）和视图部分（表达外部形状）必然有分界线，分界线（用波浪线表示）的画法是学习的重点，主要掌握：
（1）波浪线的含义：机件的断裂边界，也是剖视部分（表达内部结构）和视图部分（表达外部形状）分界线。
（2）波浪线的画法：必须画在实体部分
应用实例：
（3）局部剖视图以一个剖切面居多，但也不排除多个剖切面的可能，
例如：
该物体也可这样表达:
这个机件的主视图用两个方法表达都是正确的，在一个视图中，局部剖视图不宜过多。相同的结构只剖一次，不能重复表达。
三、适用场合
注意局部视图的应用场合，参见
四、标注
局部剖视图一般不需要标注。
单一剖教学要点：
（1）在学习单一剖时，一定要注意它是一种剖切方法，只要用一个平面剖开机件，都是单一剖。因此它可以是单一剖的全剖视图，也可以是局部剖视图，
（2）要注意剖切面与基本投影面之间的关系，一种情况是二者平行，这种情形居多；另一种情形是剖切面不平行于基本投影面（但垂直于某一基本投影面），这种情形主要表达机件倾斜结构的内部形状，称之为斜剖视图。在学习时要注意它与斜视图在表达目的、画法、标注的异同点。
斜剖与斜视图的区别：
如图所示:
类别：剖视图 | 评论(0) | 浏览(103)
第三讲 关于半剖视图的教学要点
2010年03月12日 星期五 17:34
第三讲 关于半剖视图的教学要点
一、半剖视图的概念和应用场合
（1）注意半剖视图是针对对称机件或基本对称机件；
（2）半剖视图的投影面要垂直于机件的对称平面，例如，机件左右对称，则主视图可画成半剖，因为其投影面V面与左右对称平面垂直；
（3）剖视用于表达内部结构，而视图用于表达外部形状，二者的分界线必须是点画线；
（4）半剖应用于内外结构都需要表达的对称机件或基本对称机件。
二、画法要点：
（1）剖视、视图二者的分界线必须是点画线，不能用其它线代替；
（2）视图部分不画虚线，只画外部形状；
（3）剖视部分不画实线，只画内部结构（断面和断面以后的部分）；
（4）剖切面未剖切的孔，用局部剖，剖视部分不画孔的虚线，但孔的中心线要画，表示孔的位置。
（5）注意剖面线的画法。
三、标注
半剖视图的标注同全剖（参见第二讲），值得注意几点：
（1）剖切符号画在图形外面，而不是中心线处；
（2）剖切符号不能转折；
（3）半剖视图一般不标注，只有当剖切位置不是机件的对称平面时，必须标注（剖切符号，名称，投影方向），注意省略箭头的条件；
应用举例：
分析：
这是一个左右对称的机件，主视图采用半剖，根据半剖的特点，可以这样分析：
（1）主视图采用视图表达外形，则应为（省略虚线）：
很明显看出，物体由两部分组成，如图所示，圆筒的前面有一个圆孔。
（2）主视图采用剖视图表达内形，则应为（省略实线）：
注意剖切位置，明显看出，圆筒的后面有一个方孔。
综上所述，物体由两部分组成，圆筒的前面有一个圆孔，圆筒的后面有一个方孔，这是本题的关键。
左视图应画成单一剖的全剖视图，剖切面通过机件的左右对称平面。立体图如下：
提示：根据对称原理分析机件的结构
友情连接：
类别：剖视图 | 评论(0) | 浏览(124)
第二讲 关于剖视图教学要点(1):概念、画法、标注及全剖视图
2010年03月11日 星期四 17:22
关于剖视图教学要点(1):概念、画法、标注及全剖视图
一、剖视图概念、画法、标注
1、概念：
（1）注意剖视图是一种假想画法，是为了看清楚内部结构而采用的一种表达方法，实际上机件没没有剖。
（2）剖视图的概念，实质是剖视图的形成过程：剖开，移去，投影。
（3）注意相关概念：剖切位置、断面等。
2、画法
（1）剖面线的画法。
（2）画剖视图，不仅要画断面形状，还要画断面后的可见轮廓线，这是学习的重点。
（3）虚线的表达。
3、标注
（1）一般标注方法，注意有三个要素：名称、投影方向、剖切符号。
（2）注意省略标注的条件。
二、全剖视图
（1）概念，注意完全剖切的含义，不是剖一部分，也不是剖一半，而是将机件全部切开。
（2）应用场合。
1、
2、
类别：剖视图 | 评论(0) | 浏览(59)
机件的表达方法 ---剖视图的作业答案与点评
2008年03月21日 星期五 17:14
p37-1,3,p38-1参见"剖视图"部分,
提示:
这是一个左右对称的机件，A-A是单一剖的全剖视图，剖切面通过机件的左右对称平面。注意相贯线的画法。
立体图；
提示:
这是一个左右对称的机件，左视图应画成单一剖的全剖视图，剖切面通过机件的左右对称平面。注意相贯线和截交线的画法。
立体图：
分析：
这是一个左右对称的机件，主视图采用半剖，根据半剖的特点，可以这样分析：
（1）主视图采用视图表达外形，则应为（省略虚线）：
很明显看出，物体由两部分组成，如图所示，圆筒的前面有一个圆孔。
（2）主视图采用剖视图表达内形，则应为（省略实线）：
注意剖切位置，明显看出，圆筒的后面有一个方孔。
综上所述，物体由两部分组成，圆筒的前面有一个圆孔，圆筒的后面有一个方孔，这是本题的关键。
左视图应画成单一剖的全剖视图，剖切面通过机件的左右对称平面。立体图如下：
提示:
这是一个前后对称的机件，主视图采用全剖，剖切面通过机件的前后对称平面，左视图要求画成半剖视图。
更正:左视图的剖视部分上边有一部分没有线.
立体图：
一、剖视图的比较
二、读图方法
1、先找出主视图，这是看图的关键
主视图主要反映物体的形状特征或位置特征。
2、剖视图的读图方法
应用举例1：
读图方法：
(1)图形分析
以表格分析法的方式进行分析：B-B为主视图。
(2)形体分析
对投影，分析物体的形体：通过分析形体，想象出各部分的空间形状，再按它们之间的相对位置组合起来，便可想象出阀体的整体形状。
如立体图：
由此可见,物体是由管体、上连接板、下连接板、左连接板、右连接板等五个部分组成的.
提示:上连接板上应有一个圆柱孔,直径为30,在此更正.
应用举例2:
分析:题目要求画C-C的单一剖的全剖视图.
主视图,用视图表达,主要表达各部分的外形;
A-A,(从下向上投影)单一剖的全剖,主要表达第4部分的内部结构和第1部分的外形;
B-B,(从上向下投影)单一剖的全剖,主要表达第5部分的内部结构和第3部分的外形;
立体图如下:
答案:
注意:
(1)画虚线圆,表示第4部分外形;
(2)注意相贯线的画法;
(3)第3部分的孔由于未剖上,孔的轴线要画,以表示孔的位置.
类别：剖视图 | 评论(2) | 浏览(216)
机件的表达方法 ---剖视图的教学要点(4):剖视图的种类
2008年03月13日 星期四 16:49
三、局部剖视图
1、概念：用剖切平面局部的剖开机件所得的视图。
重点理解:
(1)“局部的剖开机件”是指用剖切面剖开机件的某一部分。注意局部剖开与完全剖开剖开的区别。
（2）剖切方法:
单一剖的局部剖视图、阶梯剖的局部剖视图。
如图:
该物体也可这样表达:
想一想:二者有何异同?
2、适用范围：
（1）实心杆上有孔、槽时，应采用局部剖视。例如要表达轴上的半圆键槽的深度,可以利用局部剖来表达.
（2）需要同时表达不对称机件的内外形状时，可以采用局部剖视.
（3）当对称机件的轮廓线与中心线重合，不宜采用半剖视时,可以用局部剖视.
想一想：半剖视图的应用场合。
3、局部剖画法注意要点
（1）局部剖视图用波浪线分界，波浪线的画法：（重点掌握）
不能超出视图的轮廓线，不能与轮廓线重合也不能在轮廓线的延长线上，不应穿”空”而过；
应用举例1：
讲评：
（1）形体分析；
（2）注意局部剖中的波浪线画法。题中主要错误是：
不能超出视图的轮廓线，不应穿”空”而过。
正确画法：
想一想：若大圆柱中的孔是通孔，请问俯视图中的局部剖怎样画？
应用举例2：
想一想：为什么左图是错误的？
（2）当被剖结构为回转体时，允许将该结构的中心线作为局部剖视图与视图的分界线；
（3）如有需要，允许在视图的剖面中再作一次局部剖，采用这样的表达方法时，两个剖面的剖面线应该同一方向，同一间隔，但要互相错开，并用引出线标注其名称。
类别：剖视图 | 评论(4) | 浏览(381)
机件的表达方法 ---剖视图的教学要点(3):剖视图的种类
2008年03月10日 星期一 16:58
一、全剖视图
1、概念：用剖切面完全地剖开物体所得的剖视图。
掌握几点:
（1）“完全地剖开”是指将机件完整的切开，而不是只切某一部分。
（2）可以是一个或多个剖切面，因此又分为：
单一剖的全剖视图 、阶梯剖的全剖视图、旋转剖的全剖视图
2、适用范围：常用于表达内形比较复杂、外形比较简单的不对称零件。
应用举例：
评讲:
这是一种典型的例题,其解题方法是:
1、形体分析，
2、注意剖切方法，剖切面的数量和位置，本题中机件前后对称，其外形简单，内部复杂，只需用一个剖切面通过物体的前后对称平面进行剖切，故采用单一剖。
3、物体剖开后，分析断面的形状
4、画法：虚线变实线（物体剖开后内部形状变得可见），在断面上打剖面线。物体剖开后，其外形线不画。
5、判断可见性
立体图：
答案：
二、半剖视图
1、 概念：
当零件具有对称平面时,向垂直于对称平面的投影面上投射所得到的图形，可以对称中心线为界，一半画成剖视，另一半画成视图。
掌握几点:
（1）“当零件具有对称平面”是指半剖所表达的机件是对称或或基本对称机件。
（2）半剖视图所在的投影面是垂直于对称平面。
（3）以对称中心线为界，
一半画成剖视，表达机件的内形；
另一半画成视图，表达机件的外形。
2、适用范围：
由于半剖视图既充分的表达了机件的内部形状，又保留了机件的外部形状，所以常采用它来表达内外部形状都比较复杂的对称机件。当机件的形状接近于对称，且不对称的部分已另有图形表达清楚时，也可以画成半剖视图。
3、注意：
（1）视图与剖视图的分界线应是对称中心线（细点画线），而不应画成粗实线，也不应与轮廓线重合；如果机件的对称中心正好有一条轮廓线，此机件不适合使用半剖视图绘制。
（2）机件的内部形状在半剖视图中已表达清楚，在另一半视图上就不必再画出虚线，但对于孔或槽等，应画出中心线的位置。
应用举例：
讲解：
其解题方法是:
1、形体分析，物体左右对称。
2、注意剖切方法，多采用单一剖，剖切位置如图所示。
3、物体剖开后，分析断面的形状
4、画法：
（1）视图与剖视图的分界线应是对称中心线（细点画线），而不应画成粗实线；
（2）机件的内部形状在半剖视图中已表达清楚，在另一半视图上就不必再画出虚线，但对于孔或槽等，应画出中心线的位置。
5、判断可见性
6、标注：将俯视图画成半剖时，应标注名称、剖切位置，（答案中示标注）这是因为剖切面不是物体的对称平面，主视图画化成半剖后可以省略标注。
想一想：这是为什么？
立体图：
答案：
类别：剖视图 | 评论(1) | 浏览(500)
机件的表达方法 ---剖视图的作业(1)
2008年03月08日 星期六 11:49
7-2-1参见"机件的表达方法 ---剖视图的教学要点(1):剖视图的概述"
立体图:
讲评:
机件被相交剖切面剖切后,一方面表达了三个孔的结构,另一方面表达了凹槽的深度,(参见下图),答案中只表达了前者,后者未表达,故应画出虚线,
画旋转剖时一定要将不平行基本投影面的剖切面及其剖切部分先旋转到与另一剖切面在同一平面内,然后再投影，所以不能简单地将主视图中的虚线变成实线，
画旋转剖时不能省略标注。
立体图:
讲评：
本题也是旋转剖，注意两点：
（1）肋板纵向剖切时，不画剖面线；
（2）画旋转剖时将不平行基本投影面的剖切面及其剖切部分先旋转到与另一剖切面在同一平面内,然后再投影，此时从表面上看，不符合长对正，实际是符合投影关系的，它反应的是机件内部结构，而不是外部形状。
立体图;
讲评：
将主视图画成阶梯剖时，注意以下问题：
（1）用几个剖切面，（数量）
（2）怎样剖切，（剖切位置），对于此机件，可以有几种剖切方法，本解法只是其中一种。其它剖切法学生自己思考。
（3）不画剖切面的分界线投影；
（4）不能省略标注。
立体图:
类别：剖视图 | 评论(1) | 浏览(246)
机件的表达方法 ---剖视图的教学要点(2):剖切方法
2008年03月07日 星期五 11:11
一、单一剖切面（单一剖）
1、定义：用单一剖切面剖开机件的方法称为单一剖。
理解定义时注意：
（1）单一剖切面是指剖切位置处只用一个剖切面，如果机件有多处被剖切，剖切位置处只用一个剖切面，属于单一剖；
（2）剖切面的类型：可以是一个平面（剖切面平行于基本投影面，也可以不平行于基本投影面），也可以是一个柱面。
2、斜剖：（重点讲述）
①定义：用不平行于任何基本投影面的剖切平面剖开机件的方法称为斜剖。斜剖主要用于表达机件上倾斜的内部结构。
② 斜剖与斜视图的区别：
如图所示:
二、几个平行的剖切平面（阶梯剖）
（1）定义：
用几个相互平行的剖切平面剖开机件的方法称为阶梯剖。如图所示的机件，用了两个相互平行且平行于基本投影面（正面）的剖切平面剖切，即为阶梯剖。
（2）适用范围：当机件上的孔、槽及空腔等内部结构的轴线不在与投影面相平行的同一平面内，用一个剖切面不能将其内部形状表达出来时。
如图所示:
（3）画法注意：
① 两剖切平面的转折处不应与图上的轮廓线重合，剖切面是一个假想的面，因此在剖视图上不应在转折处画线。(重点讲述)
② 在剖视图内不能出现不完整的要素。只有当两个要素有公共对称中心线或轴线时，可以此为界各画一半。
如图所示:
三、旋转剖
（1）定义：
用两个相交的剖切平面（交线垂直于某一基本投影面）剖开机件的方法称为旋转剖。
（2）适用范围：当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。
（3）注意：
① 两剖切面的交线一般应与机件的轴线重合。
② 画旋转剖时先旋转，后投影：
注意：因此采用后两种剖切面时，在剖面区域内，对应于剖切符号的转折处不应画投影线。
（4）标注： 画旋转剖时，必须标出剖切位置，在剖切符号的起迄和转折处标注字母，并用箭头指明投射方向，在剖视图上方注明剖视图的名称X-X。当转折处地方有限又不致引起误解时，允许省略转折处的字母。
如图:
1、剖视图的概念：
假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。
理解此定义注意以下几点：
（1）讲述剖视图的形成：
剖开--------------------移去---------------------投影
（假想的用剖切面） （观察者和剖切平面之间的部分） （其余部分）
（2）剖视图的表达目的：
主要表达机件的内部形状，如图所示：
(用视图表达)
请比较二者表达，哪个更清晰？.
（3）有关术语
剖切面：类型：平面或曲面。数量：一个或多个。
剖面区域（断面）：剖切面与物体的接触部分。
剖面符号：表示剖切面位置的线。
国标规定对剖切面与机件接触的部分（断面）要画出剖面符号。并且规定不同材料要用不同的剖面符号。画金属材料的剖面符号时，应遵守下述规定(重点)：
① 线型：细实线。
② 方向：与水平方向成45°(向左向右倾斜均可)，当图形的主要轮廓线与水平线成45°或接近45°时，则该图形的剖面线应改画成与水平方向成30°或60°的平行线.
③ 同一机件：所有各剖视图和断面图中的剖面线应方向相同，间隔相等。
④ 不同机件：剖面线的方向不同或间隔不一致。
剖切位置：表示剖切面起、迄和转折位置（用粗短画表示）。
投影方向（用箭头或粗短画表示）的符号。标注时，不应与轮廓线相交或重合。
2. 画剖视图的注意事项：
① 剖切平面的位置：一般应通过机件的对称面或孔、槽的轴线、中心线，以便反映结构的真形。
②剖视图不影响其它视图的完整性：剖切是假想的，实际上并没有把机件切去一部分，因此，当机件的某一个视图画成剖视图以后，其它视图仍应按完整的机件画出。
③剖切面后的轮廓线：可见轮廓线应全部画出，不能遗漏，剖视图中一般不画不可见轮廓线。对于已经表达清楚的结构，其虚线可以省略不画。但如果仍有表达不清的部位，其虚线则不能省略，在没有剖切的视图上虚线的问题也按照同样的原则处理。(重点讲述)
应用举例:
讲解:
1、对物体进行形体分析，了解物体的结构形状，重点是内部结构；
2、主视图用剖视图表达，则需作如下分析：
（1）剖切面的数量：（本例是一个剖切面）剖切面的位置：通过物体前后的对称平面。
（2）分析剖切后的断面形状，
（3）分析剖切后的轮廓线的可见性，注意可见轮廓线应全部画出，不能遗漏，剖视图中一般不画不可见轮廓线。对于已经表达清楚的结构，其虚线可以省略不画。但如果仍有表达不清的部位，其虚线则不能省略。（本例没有不可见轮廓线）。
3、画可见轮廓线投影时，要注意对投影，剖视图同样满足投影关系，并注意线的可见性。
立体图如下：
答案：
3、剖视图的标注
（1）一般标注方法
一般应在剖视图的上方用字母标出：
剖视图的名称：“X—X”。
剖切位置：在相应的视图上用剖切符号表示剖切位置，
投影方向：用箭头表示投影方向，并注上同样的字母。
（2）省略标注的的条件：
① 当剖视图按照投影关系配置，中间没有其它视图隔开时，可以省略箭头；
② 当单一剖切平面通过机件的对称平面或基本对称的平面省略名称和剖切位置；
想一想：上面几例，能否省略标注？为什么？
关于断面图的教学要点
一、对概念的把握
（1）是一种假想画法；
（2）剖切面数量：一般是一个，也可以是多个；是将机件切断（全剖的表达）
（3）与剖视图的区别：
断面图强调“面”，即断面形状，而剖视图强调“体”，除了要画断面形状，还要画断面以后的可见轮廓，从这个意义上说，剖视图表达的内容更丰富。
断面图和剖视图也有联系：学习时要认真思考：
为什么画通孔的断面时，要引入剖视画法？而画键槽时，却只画断面形状？其实这就是二者的联系！！，在断面图中引入剖视画法。
二、关于移出断面的教学
这是学习的重点：
（1）要理解断面图画在视图以外的含义；
（2）在画移出断面时，（五注意）
一要进行形体分析，明白被切处的内部结构，比如有哪些孔，这些孔的位置怎么样？相互是什么关系。
二要注意投影方向，如果断面不对称（对于断面图而言，是左右对称），投影方向非常重要，
三是注意剖面线的画法，如果图中已有剖视表达，好么剖面线的方向和间隔保持一致。
四是轮廓线要画成粗实线。
五是考虑引入剖视画法。
应用举例:画出A-A、B-B、C-C移出断面（键槽深4mm）
分析：
对物体进行形体分析，注意剖切面的位置和投影方向，立体图如下：
答案：
（3）关于标注
注意一般标注方法和省略标注的条件。
三、重合断面（略）
类别：断面图 | 评论(0) | 浏览(29)
关于表达方法---断面图的作业
2008年03月27日 星期四 18:04
P43-1:
提示:
立体图为:
注意:键槽的宽度和深度.
提示;立体图:
提示:立体图:
注意画断面图时,注意类型的选取.
类别：断面图 | 评论(0) | 浏览(131)
机件的表达方法 ---断面图的教学要点
2008年03月20日 星期四 11:45
一、断面图的概念
1、概念：
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，称为断面图，简称断面。
注意：
(1)断面图是一种假想画法,机件本身并没有被切断；
(2)剖切面与物体接触部分的图形，就是断面。
2、断面图与剖视图的区别
断面图:只画出物体被切处的断面形状。强调“面”的概念。
剖视图:除了画出物体断面形状之外，还应画出断面后的可见部分的投影。强调“体”的概念。
3、适用场合：
断面图通常用来表示物体上某一局部的断面形状。
二、断面图的分类及其画法
（一）、移出断面图（重点）
1、定义：
移出断面图的图形应画在视图之外，这里的“画在视图之外”其含义是：
（1）配置在剖切线的延长线；
（2）按投影关系进行配置；
（3）机件中断处；
（4）其他适当的位置。
2、画法
轮廓线：用粗实线绘制，
位置：常配置在剖切线的延长线上或其他适当的位置。
注意事项：
3、断面图的标注
（1）移出断面的标注
一般标注
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
