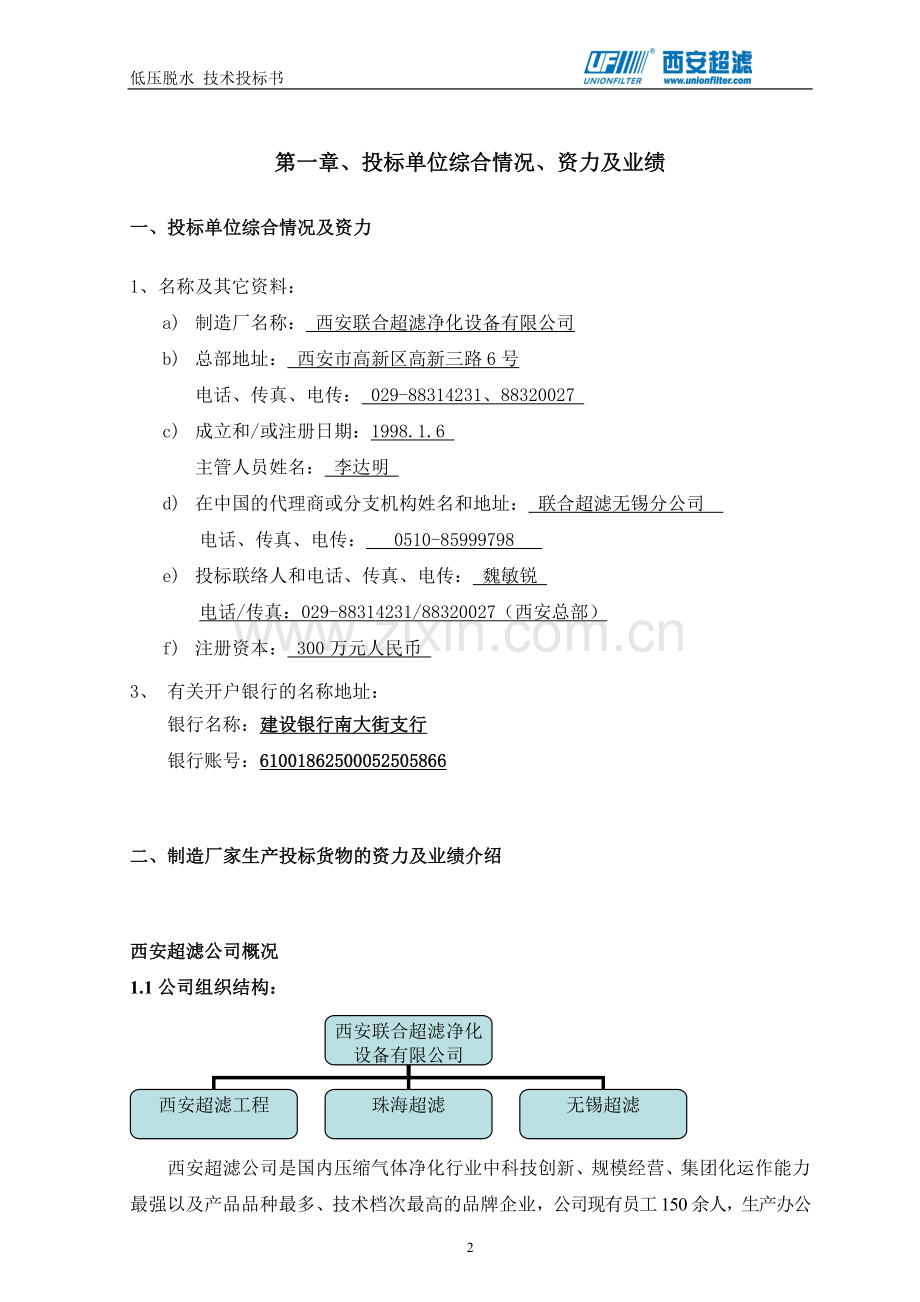

第一章、投标单位综合情况、资力及业绩
一、投标单位综合情况及资力
1、名称及其它资料：
a) 制造厂名称： 西安联合超滤净化设备有限公司
b) 总部地址： 西安市高新区高新三路6号
电话、传真、电传： 029-88314231、88320027
c) 成立和/或注册日期：1998.1.6
主管人员姓名： 李达明
d) 在中国的代理商或分支机构姓名和地址： 联合超滤无锡分公司
电话、传真、电传： 0510-85999798
e) 投标联络人和电话、传真、电传： 魏敏锐
电话/传真：[phone]（西安总部）
f) 注册资本： 300万元人民币
3、 有关开户银行的名称地址：
银行名称：建设银行南大街支行
银行账号：61001862500052505866

二、制造厂家生产投标货物的资力及业绩介绍

西安超滤公司概况
1.1公司组织结构：
西安联合超滤净化设备有限公司
西安超滤工程
珠海超滤
无锡超滤

西安超滤公司是国内压缩气体净化行业中科技创新、规模经营、集团化运作能力最强以及产品品种最多、技术档次最高的品牌企业，公司现有员工150余人，生产办公面积15000平方。
西安超滤现拥有四家公司，东西部两个生产基地，其中无锡分公司的生产面积是西安的三倍，自2005年投运以来，成长迅速，现已成为规模生产和出口基地。
1.2优良资质和软实力 西安超滤是行业中唯一拥有ISO9000和国军标双质量体系认证的企业，现拥有十四项专利和两项国家科技部中小企业创新基金项目，军工、军用产品市场占有率高达70%以上。
1.3气体净化专家 拥有整套气体质量(油、水、尘和呼吸用气)及压力、流量、温度等测试实验仪器，二十余台高、中、低压空压机、水压机等试验装备，其中1台高压机压力高达414bar，美国原装进口。
1.4产品服务领域 当行业中绝大多数企业仍维持在低压气动技术应用单一领域时，西安超滤早已在十年前开始投身化工、能源、环保、军工等新领域，其中天然气加气站市场占有率已达50%，母站高达70%，现在用脱水设备600余台。主要客户为：新奥、港华、中燃、华润、中石油、中石化及各省市天然气公司和国际、国内主流压缩机厂。
2、公司主导产品简介
2.1压缩空气类 压缩空气是除电力之外的第二大动力源，广泛应用于机械制造、电力、化工、轻工、制药等行业和部门，随着科学技术发展和工业自动化水平不断提高，对压缩空气品质要求也越来越严格，对净化设备的需求量亦越来越大。其中过滤器主要用于分水、除油、滤尘；冷干机主要用于普及型干燥；而吸附式干燥器则主要用于深度脱水（蒸气）。西安超滤技术产品主要定位于中高端客户，拥有中高压技术，擅长中大型产品，其产品系列完整、品种齐全，尤以高精度、高可靠性和节能减排领先行业5~10年。
2.2工艺气净化与分离 非标与易燃、易爆净化技术和产品是西安超滤的又一核心竞争力体现，西安超滤的专用分离器、过滤器、干燥器成为煤化工、石油化工、轻工等工艺过程中净化分离单元的首选产品。
2.3高压干燥过滤装置
西安超滤创业伊始，即以高起点、高速度、持续创新发展而倍受国内外同行和用户瞩目。在气动技术应用产品日益成熟基础上，又不失时机持续向中高压、中大型、非标、工艺气、军工军用等多领域、多用途方向发展。其中中高压干燥过滤装置的目标主要锁定航空、航天、能源等领域和军工武器装备。军工、军用产品市场占有率高达70%以上。
2.4新能源、新技术、新领域—天然气、煤层气、氢气 随着人类跨入二十一世纪，其能源使用也步入气体时代，目前天然气在全球一次能源结构中已占据24%，中国虽然贫油、少气、富煤，但天然气产业仍在快速发展。西安超滤抓住机遇，快速进军天然气开采、利用领域，以高起点、高配置、高性能、高可靠度迅速占领国内CNG（压缩天然气）加气站和油气田伴生气，火炬气回收利用市场，并以“中国制造”的物美价廉优势推进国际市场，近几年又追随节能、减排大势，将产品拓展至煤层气，成为国内该应用领域脱水装置的最大供货商。氢气是二十一世纪的最终优势能源，西安超滤未来十年发展目标锁定该项技术，适时推出产品储蓄能量，以待时机成熟，先发制于人。

3、类似投标产品图片

中油昆仑太仓母站

Q=6500~7000Nm3/h
P=(1.5~2.5)/4.0MPa

中油昆仑霸州母站

Q=8000~10000Nm3/h
P=(5.5~6.8)/8.0MPa

中油昆仑漯河母站
Q=9000~11400Nm3/h
P=(3.5~5.5)/6.3 MPa

中油昆仑薛店母站
Q=10000Nm3/h
P=(6.5~7.8)/8.6MPa

印尼—雅加达
Q=6000Nm3/h
P=1.2MPa

CNG脱水装置业绩汇总表：

2、近三年该货物在国内外主要用户的名称和地址：

客户名称和地址
所售货物
国外客户
俄罗斯
天然气脱水装置
乌克兰
天然气脱水装置
印度尼西亚
天然气脱水装置
哈萨克斯坦
天然气脱水装置
缅甸
天然气脱水装置
国内客户
中石油昆仑燃气利用
天然气脱水装置
长庆油田
天然气脱水装置
大庆油田
天然气脱水装置
塔里木油田
天然气脱水装置
大港油田
天然气脱水装置
中国燃气
天然气脱水装置
新奥燃气
天然气脱水装置
港华燃气
天然气脱水装置
华润燃气（南京、无锡）
天然气脱水装置
中油恒燃（安徽、上海）
天然气脱水装置
中海油（中山公司）
天然气脱水装置
中石化（川渝公司）
天然气脱水装置
3、近三年的年营业额：

年度
国内
出口
总额
2010年
5900万元
700万元
6600万元
2011年
5500万元
900万元
6400万元
2012年
6300万元
700万元
7000万元
三、投标单位装备及员工素质

17

员工素质
序号
姓名
技术职称
在项目中职务
工作年限
负责过的主要项目（与本项目类似）
1
张志全
高工
审核
2000.05
中油昆仑（太仓站、霸州、海南、正定、
薛店、漯河、上海白鹤等）
2
吉军
高工
总设
1999.05
3
何素华
助工
设计
2004.07
4
路娜
工程师
设计
2003.07
5
程乐刚
助工
设计
2005.07
6
钟娟
助工
设计
2005.07
7
何磊
助工
电气
2008.07
8
常太昌
高工
工艺
2005.11
9
王兰宁
高工
焊接责任工程师
2009.01
10
周建民
技师
焊接检验
1998.01
11
张晋
助工
电气检验
2007.07
12
段广厚
技师
调试
1999.07
13
王小彦
持证焊工
焊接
1996.07
14
魏社敬
焊接
1995.10
15
陈学文
焊接
1999.01
16
李顺鸿
焊接
2003.04
17
张昌范
焊接
2005.03
18
申小军
焊接
2004.01
19
齐刚
技工
电工
2005.04
20
崔彦峰
技工
电工
2004.01

兹证明上述声明真实、正确的，并提供了全部能提供的材料和数据，我们同意遵照贵方要求出示有关证明文件。

制造厂家名称：西安联合超滤净化设备有限公司
授权代表签字：________________________
授权代表职务：_西北地区业务经理
电话/传真：[phone]
日 期： 2014年2月18日
第二章、招标设备工艺条件及要求
一、招标方工艺条件及技术要求：

序号
设备名称
主要技术指标
数量
(套)
备注

处理气量：1800Nm3/h，
介质：管网天然气
工作压力：3.0MPa
1套
设计压力：4.0MPa

第三章、投标设备主要性能指标描述

一、投标方提供的技术指标：
序号
设备名称
主要技术指标
数量
(套)
备注

处理气量：1800Nm3/h，
介质：煤层气
工作压力：3.5MPa
所选设备：LND35-3.0/4.0Z-N-0120-40
1套
设计压力：4.0MPa

二、投标设备工艺流程（零排放流程）

1．吸附：来自管道的潮湿天然气，经前置过滤器①分离掉游离态水分后，通过阀门A2（B2）进入干燥塔A（B），通过吸附床层后被干燥到所要求的露点。然后，经阀门A3（B3）和后置过滤器输出洁净干燥的气体。
2．再生流程：A塔干燥吸附时B塔可同时进行再生，干燥后的部分天然气由阀门F2引入风机容器，经罗茨风机增压后进入二级加热器加热，高温再生气经阀门B4（A4）对B干燥塔吸附床层进行再生。再生废气由塔顶排出经阀门B1（A1）进入风冷却器冷却后进入分离器，气体中夹带的液态水被分离后，通过阀门F1返回至吸附系统入口。当加热再生结束后吸附床层进行吹冷，加热器停止加热,罗茨风机、风冷却器继续工作，使干燥塔内的吸附床层温度逐步降低，当再生气体出口温度降到设定值时，罗茨风机、风冷却器停止工作，终止冷却过程，再生结束。A塔到达吸附周期是，切换至B塔吸附，A塔重复上述的再生过程。
在装置前安装止逆阀，装置后安装截止阀，当天然气压缩机停机时，可确保脱水装置在设定压力下工作按上述方式和路径延续再生过程。，从而使再生过程无论是压缩机开机或停机过程中均能充分完成。
三、投标设备性能参数
所选设备：
LND35-3.0/4.0Z-N-0120-40
前置过滤器
型 号： SF0120/4.0
额定处理气量： 1800Nm3/h
设计压力： 4.0MPa
工作压力： 3.0MPa
滤芯材质： 烧结不锈钢丝毡（比利时Bekater滤材）
滤芯寿命： 可反复清洗再生
过滤精度： 3μm
作 用： 用于去除管网中的液态水分、凝析油及固态杂质，保护吸附剂及阀门
进、出口尺寸： PN6.3 DN40
天然气脱水装置
设备型号： LND35-3.0/4.0Z-N-0120-40
处理气量： 1800Nm3/h
设计压力： 4.0MPa
工作压力： 3.0MPa
设计温度： 250℃（受热元件）
再生温度： ≤220℃
成品气常压露点： ≤-62℃
含尘粒径： 3μm
含尘量： 3mg/ m3
设备压降： ≤0.03 MPa
再生方式： 电加热、零排放
电加热器功率： 24Kw（再生一次 用电约4 小时）
循环风机功率： 2.0KW（再生一次 开机约 6小时）
冷却风机功率： 0.75KW（再生一次 开机约 6小时）
吸附周期： ≥12-24小时 可24小时连续运行
再生周期： ≤6-8小时
吸附剂： 4A分子筛
再生气冷却方式： 风冷
再生气压力： 3.0MPa（与吸附压力等同）
切换方式： 半自动
再生控制方式： PLC控制自动完成再生循环
防爆等级： dⅡBT4
防护等级： IP54
额定电压： 380V 50Hz
出口设置： 分离器出口设储液罐
设备重量： ～4500 Kg
安装位置： 室内或加装有放雨篷的室外
后置过滤器
型 号： SF0120/4.0
额定处理气量： 1800 Nm3/h
设计压力： 4.0MPa
工作压力： 3.0MPa
滤芯材质： 烧结不锈钢丝毡（比利时Bekater滤材）
滤芯寿命： 可反复清洗再生
过滤精度： 1μm
作 用： 用于去除由于分子筛摩擦产生的二次粉尘污染，保
护压缩机气缸不被拉伤。
进、出口： PN6.3 DN40
四、设备性能、结构特点：
1、性能与功能描述
1.1 再生工艺：采用我公司零排放专利技术，实现干气再生吹冷（PSA+PST），即再生程序在等压下进行（与吸附压力相同），高温、低露点再生气将吸附床层中水分解析后，经冷却、分离后返回设备湿气入口，整个再生阶段无需卸压和排放气，实现零排放功能。
1.2 过滤、分离：设有进排气和再生分离过滤器，过滤器滤芯易拆装，过滤元件选用进口材料制造，可反复清洗再生，过滤精度≤3μm。
1.3 再生系统循环风机：选用原装罗茨风机，体积小，无压力脉动，气体无油污染，无易损件，干式密封，内置于密闭容器中，使设备再生时可在等压（管网压力）下工作，并具有静音效果。
1.4客户要求选用国际品牌英国原装进口米歇尔天然气专用露点仪，直接显示露点值。
1.5 控制系统：
a 1) 干燥塔、再生塔两塔切换手动完成，再生过程等一切动作由装置全自动完成。即工作塔吸附时，输出干燥气体；再生塔脱附时，加热器自动控制加热温度，当再生结束时，加热器自动停止加热，继续余热再生，余热再生结束时，自动停止并进入待机状态。
2) 也可提供：干燥塔、再生塔两塔切换自动完成，再生过程等一切动作也由装置全自动完成。即工作塔吸附时，输出干燥气体；再生塔脱附时，加热器自动控制加热温度，当再生结束时，加热器自动停止加热，继续余热再生，余热再生结束时，自动停止并进入待机状态。
b 所有控制参数均可在控制器上重新修改，灵活方便。并可以实现远传(提供接口、软件、协议)
c 现场电器元件，传感器、接线盒采用防爆型。
d 多点温度传感器监控，准确显示、控制加热器出口、再生气出口、冷却器出口温度，控制参数输入PLC中央处理器处理，并按设定程序控制再生系统动作。加热器过热保护开关，避免加热器干烧，保护电加热元件寿命。
e 控制器面板设置再生自动方式，当再生循环时，可根据实际需要随时启动或停止加热器、冷却器，干预既定工作程序。控制程序中编入工作顺序和互锁关系，避免人为误操作带来损失。
1.6 安全保护功能：加热器设出口及表面温度保护功能；电机设有热保护、短路功能，全现场防爆等级ExdⅡBT4, 防护等级IP54。
1.7 电机采用防爆电机，符合1类区D组防爆要求及GB50058标准。
1.8 吸附塔上下端设置气流分布器，吸附剂选用高品质天然气专用型，装填富裕量≥1.3倍。
1.9 阀门：耐高温球阀。
1.10 风冷却器：采用高效板翅式换热器，比表面积高达2500～4000m2/m3。
2 、结构描述
2.1 双塔结构，可连续工作，不间断输出洁净、干燥的气体。壳体按GB150《钢制压力容器》及国家质量技术监督局颁发的《压力容器安全技术监察规程》设计、制造、检验、验收。可提交全套符合规定的压力容器文件。
2.2 吸附塔保温材料外包裹银白色铝合金波纹板，美观、漂亮。壳体上下封头设有加料口和排料口，方便更换吸附剂。
2.3 电加热器采用一体化总成结构，具有良好的密封性能，电加热元件采用不锈钢材质，低表面功率（2.0W/㎝2）设计，大大延长加热管寿命，加热器功率富裕30%，可确保设备在极端工作条件下能正常安全运行，确保寿命5年以上，加热管与封头为组焊式一体化，避免泄漏问题。
2.4 工艺管线布置简洁紧凑、美观，并可靠固定。
2.5 设备出口配备高品质露点仪，可随时对气体品质进行检测。
2.6 干燥塔入口配置一级高效气液分离器。其分离元件材料为进口不锈钢纤维烧结材质，是目前国际上最先进的过滤分离材料之一，其精度高、效率高、容尘量大，能有效过滤、分离入口气体中夹带的游离态液体（固体）粒子，并且这种材料特别适合分离极性水粒子。这样可以有效保护吸附剂不被液态水冲击、污染，大大延长吸附剂寿命。
2.7 干燥塔出口配置一级粉尘过滤器。其过滤元件同样采用不锈钢纤维烧结材料，过滤精度1微米，能有效除去干燥过程中由于吸附剂粉末脱落造成的二次污染。除此之外，干燥塔壳体进出口设置了管道式过滤器，既能过滤分离粒子又能起到气流均匀分布作用，如此两重保护，保证成品气中不含大颗粒粒子，不会威胁压缩机的正常工作。
2.8 吸附塔上设置安全阀、压力表和温度表，直观显示压力表及温度计，显示吸附塔工作压力、工作温度；再生系统中安装有温度表、压力表和热电偶，可将再生加热器出口，加热管表面温度，冷却器出口温度及吸附塔再生气出口温度远传到控制室；控制柜上安装有电压表、电流表、PLC控制仪表；环境温度检测远传至控制室。
2.9 装置上所有电气设备均为防爆设计。
2.10 所有外接管口接到橇边。
2.11 吸附塔设有分子筛专用装卸口，分子筛更换方便、快捷。
2.12 吸附和再生系统中均设有安全阀。
2.13 冷却器采用高效板翅式换热器，比表面积高达2500~4000m2/m2，与相同换热器面积的管翅式换热器相比，体积减小1.3倍，重量减轻1倍以上。
2.14 系统所有管道、壳体均有防静电措施，采用不小于6平方毫米的铜线跨接。
2.15 本脱水装置为橇装结构、装置的使用寿命≥15年。
五、设备的设计、制造、试验标准
GB 150-98 《钢制压力容器》
GB50516-2002 《汽车加油加气站设计与施工规范》
GB 50058 《爆炸和火灾危险环境电力装置设计规范》
GB 3836.1 《爆炸环境用防爆电气设备通用要求》
HGJ 28 《化工企业静电接地设计规范》
　　Q/UF-CJ 009 《吸附式干燥器技术规范》
六、供货范围、主要配置及特殊工具要求
1、供货范围
脱水装置撬装完整配套，所有管线和电缆接到橇边。
成撬设备含：前置过滤器、吸附塔、分子筛、后置过滤器、电加热器、循环风机、电机、风冷却器、气液分离器、阀门、安全阀、管系、底座、控制柜（放置在安全区）等。
2、随机安装件
脱水装置的随机安装件包括地脚螺栓（随基础图同时提供）、平垫铁、斜垫铁。
3、此设备无特殊工具要求。
4、主要配置清单
4.1、投标方保证提供的全部产品是未使用的全新产品，具体配置清单如下：
序号
名称
规格型号
制造商
数量
备注
1
前置滤芯
SF10/30
比利时滤材
3支

2
后置滤芯
SF10/30
比利时滤材
3支

3
分离器滤芯

4
阀门

耐莱斯/
英派尔
11只

5
吸附剂
4A
UOP/艺秀
380Kg

6
循环风机
2.2KW
美国原装进口
1台

7
风冷却器
0.75 KW
无锡正方
1台
高效板翅式
8
电加热器
18KW
西安超滤
1套
专利技术
9
控制系统
西门子PLC
西安超滤
1套
文本显示运行参数，带故障诊断功能。
10
防冻拌热带
75W/m

1套
环境温度低于5℃时开启
11
安全阀

南京汇高
2只

4.2、随机备品备件分项报价表
　1
2
3
4
5
6
序号
备件号
名称
单位
数量
单价（元）
1

阀门操作扳手
个
4
免费提供
2

温度表
块
2
免费提供

压力表
块
2
免费提供
七、合同生效后提供的技术资料
一、脱水装置安装、连接、基础图
二、电器原理图及接线端子图
三、产品使用说明书
四、出厂文件：包括压力容器出厂文件、产品合格证及其他资料随设备提供
八、产品质量保证
一、供方负责设备的安装指导和调试工作，保证设备，经过正确安装及调整后，在整个系统运行后规定时间内，达到招标文件规定要求。
二、在质量保证期内，发现货物的质量或规格与合同规定不符合，或证明货物有缺陷，需方有权向供方提出索赔。
三、我公司对产品实行“三包”， 期限为自发货后18个月，或设备开机调试后12个月，以发生在先准。若设备在保质期内出现由于我方原因造成的故障，我公司承担其部件更换费、维修费及设备往返运杂费。
四、我公司售后服务人员配备充足，在接到用户无法排除设备故障通知后2小时内给予答复或24小时内赶赴现场进行处理，5年内按原件出厂价提供备件，追溯期20年。
九、售后保障承诺及培训
一）、售后保障承诺
1、我公司自成立十五年以来，以优质的产品，及时周到的售后服务赢得用户的一致好评。
2、售后服务人员素质过硬，所有服务工程师具有大专以上学历，公司与西安交通大学达成培训协议对所有在岗服务人员，进行为期半年的理论强化培训，进一步提高服务人员工作中业务技能水平；
3、我公司在无锡，西安分别各有一个工厂，拥有充足的配件库存储备可及时提供给用户，满足客户的使用要求；
4、产品质保期为一年，在质保期内非人为损坏属产品质量问题，将提供免费供应配件，免费上门服务；
5、对客户的培训严谨科学，对操作人员做到手把手的互动式培训模式，使操作人员对产品的工作原理，操作使用以及维护保养，都要有一个全面的了解，做到懂原理，会操作，能排除基本的故障；
6、完善的售后服务网络，遍布全国的办事处都配备有售后服务人员，可及时提供售后服务，秉着服务至上原则要求服务人员对已经超过质保期的各地用户也要做到了解使用情况跟踪服务。
7、另外我方负责现场安装、调试及过程中因供货厂家原因损坏的零件免费更换。
二）、培训
1、我公司负责需方的技术培训，主要是设备控制、操作及维修培训。
2、设备在安装期间，我公司派人指导安装并调试设备，使之达到设备的性能要求，并免费培训设备管理及操作人员。附售后服务内容及培训计划书。
售后服务内容
服务内容
费用
1. 检查设备各部件是否齐备

免
2. 检查设备与控制柜间的布线是否合适
3. 检查设备接线是否正确
4. 配合用户对设备进行检漏
5. 开机试运行，检查控制柜及设备是否运行正常
6. 以及其他为保证设备正常工作做的一些必要检查
培训计划书
序号
培训内容
计划月数
培训教师构成
地点
备注
职称
人数
1
介绍设备的操作、运行及维护。使用中注意事项，维护保养方法。
设备安装之日起第一天
工程师
1～2人
用户现场

2
设备的安装及调试。
第二天
工程师
1～2人
3
常见故障的分析与排除。
第三天
工程师
1～2人

报价一览表
单位：万元
序号
设备名称
主要技术指标
数量(套)
单价
总价
备注
1
前置脱水撬
LND35-3.0/4.0Z-N-0120-40
1
26.2
26.2

2
在线露点仪
Transmet.IS
1
3
3
用户选配（原装进口）
合计：¥26.2万元（大写：贰拾陆万贰仟元整）
