制丝线PROFINET工业以太网智能故障诊断系统的研究技术方案
滁州卷烟制丝车间
制丝生产线是卷烟生产过程工艺流程最长的生产线，作为其控制核心的制丝管控系统的水平是衡量烟草企业先进性，市场竞争力的重要指标。目前基于工业以太网的PROFINET技术已经在滁州卷烟厂制丝上产线得到应用，如何对PROFINET工业以太网通讯快速错误检测和故障诊断，提高维修效率。并能够完成以太网的实时状态监测，进行故障预警，能够完成历史故障的记录查询与分析，保证生产的正常运行，成为卷烟厂面临的一个重要课题。
博森泰克(北京)科技有限公司致力于为国内工矿企业提供现场总线 ROFIBUS和PROFINET专业的网络诊断、检测及维修设备，技术解决方案，同时举办PROFIBUS和PROFINET故障排除技术培训，为滁州卷烟厂制丝线PROFINET工业以太网智能故障诊断提供技术方案。
一 制丝线PROFINET工业以太网智能故障诊断系统软件及设备清单
1 工业台式机 1台
2 PROFINET 测试软件6套（含加密狗）
3 COMbricks头站1个及DP中继器（scope功能）1个

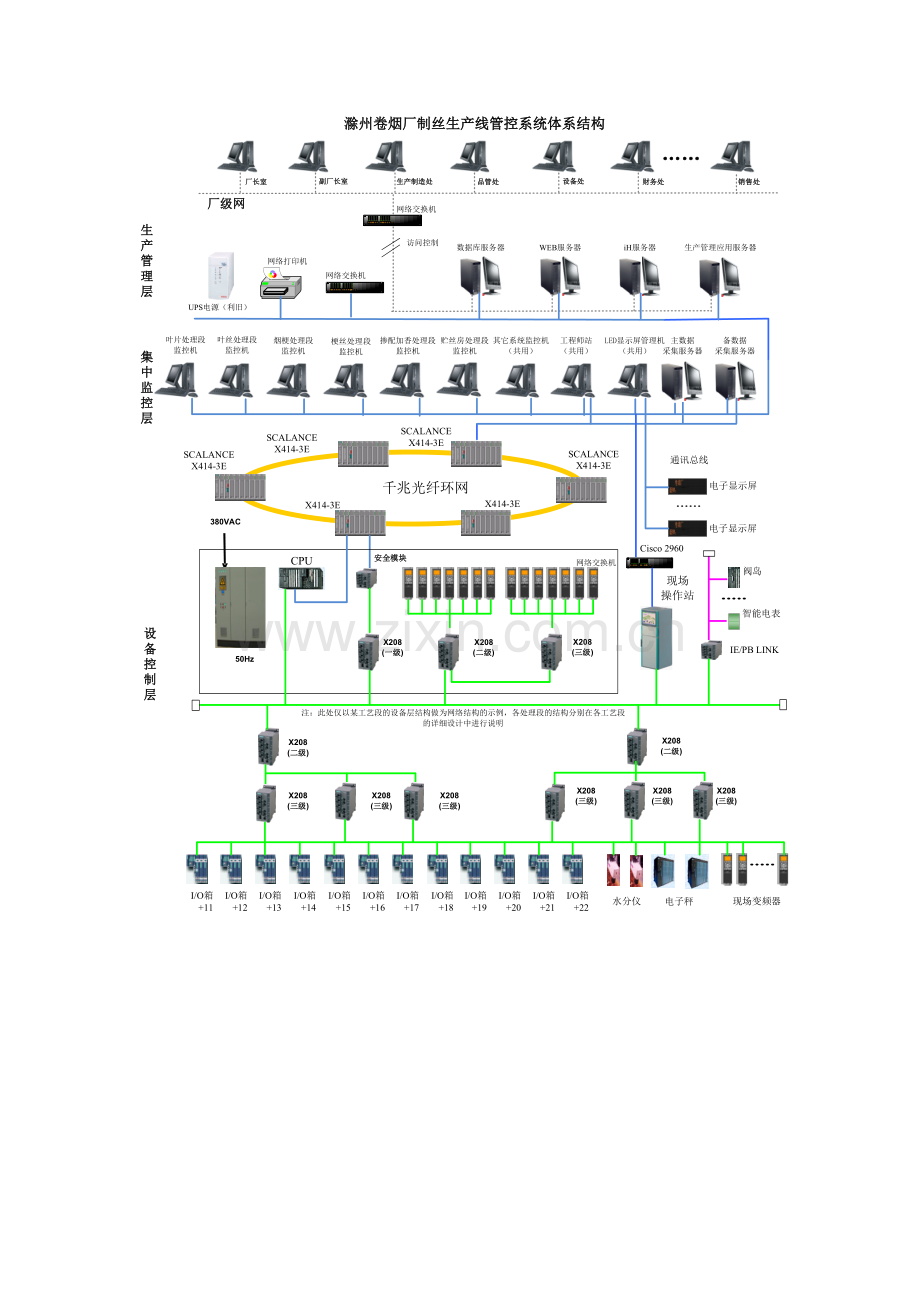

二 制丝生产线网络拓扑图及诊断系统设备安装：

1 制丝生产线现场共6套主PLC，暂定6套PROFINET检测软件，用来监控主PLC与现场PROFINET 设备的通讯。
2 PROFIBUS DP网络，通过COMbricks 诊断套件测试通讯状况。
3 现场一级交换机必须是管理型交换机，能够设置镜像端口。
4 工业台式机用于监控PROFINET通讯，安装在集中监控层，接入千兆光纤环网。
三 制丝线PROFINET工业以太网智能故障诊断系统软件
1 诊断系统软件主要解决PROFINET故障:
ü 一般通讯故障
ü 无法识别设备故障
ü 设备名称错误
ü 设备名称冲突
ü IP地址冲突
2 软件系统需求
最低配置要求：
u 操作系统微软Windows XP及以上
u 600兆英特尔奔腾3处理器或同等配置及以上
u 内存512兆及以上
u 分辨率1024*768及以上
u USB 2.0接口
u 以太网端口
3 诊断系统主要功能：
1) 实时列表：实时列表能够持续不断地列出所有在线设备。它可以分别显示出有效设备、进行数据交换中的设备和闲置设备。通过不同的背景颜色，不同的设备状态会被显示出来。
u 黄：闲置设备（）
设备不再发送任何信息。问题可能在于设备丢失或设备还未进行数据交换。
u 浅蓝：有效设备
设备正在发送信息，但没有与PNIO控制器进行数据交换。
u 绿：进行数据交换中的设备
设备有效并且与PNIO控制器进行数据交换。

2）统计信息：数据矩阵是分析仪功能最强大的特性。它能够真正显示出装置的状态。它能够为维护工程师提供其所需的重要信息。数据矩阵的用户界面可分为两部分，一部分显示附加信息，另一部分显示实际的数据矩阵。
信息部分为信息面板，显示在数据矩阵中所选定设备的附加信息。所显示的信息内容取决于所选定设备的可获信息。显示的信息还包括PROFINET和IP设备的MAC地址以及IP地址。
数据矩阵能够显示位于矩阵中每台设备的信息。设备在矩阵中所处的位置基于它的地址，也就是其IP地址的最后一字节。因此矩阵每次能够同时显示254台设备。当IP地址范围扩大时，新的标签将被加入数据矩阵中。如标签名称所示，每项标签都对应着特定范围的IP地址。
主要包括以下信息：
u 当前循环时间
u 最小循环时间
u 最大循环时间
u 传输状态错误计数
u 警报（设备/控制器）
u 绝对通信量 （PROFINET/非PROFINET）
u 相对通信量　（PROFINET/非PROFINET）
其中
浅蓝：变化的统计量
黄：设备闲置

3） 柱状图：显示各个设备的循环周期，如果柱状图中显示红色，则表示在周期内设备丢失

4） SNMP ：
SNMP功能能够检测网络中的设备。根据设备功能的不同，如系统运行时间、系统描述、硬件地址和IP地址等相关信息会显示出来。

5）拓扑图：能够在不关闭设备的情况下检测网络拓扑结构。拓扑检测功能建立了包含设备位置的清晰网络结构。检测结果取决于提供信息的设备。
u 绿：全部拓扑信息能够从设备中读取。
u 黄：部分拓扑信息能够从设备中读取。
u 红：拓扑信息无法从设备中读取。

6）生成测试报告：通过该软件得到的PROFINET信息汇总成PDF报告。报告主要包括以下信息，
u 网络特性
u 实时列表信息
u 统计信息
u 柱状图信息
u SNMP
u I/M信息
u 设备配置信息

4 软件界面及部署：加密狗加到工业台式机，界面6个按钮，用来指示到6个PROFINET 测试软件。
四 制丝线PROFINET工业以太网智能故障诊断系统开发及实施各项费用
费用名称
预算额度(万)
备注
单位
数量
单价(万)
总价(万)
PROFINET 测试软件6套（含加密狗）
台
6
3.8
22.8

工业台式机
台
1

贵方提供
COMbricks 头站
个
1
2
2
现场提供24V电源
COMbricks 中继器（scope）
个
1
2.1
2.1

USB多路端口
个
1

贵方提供
网线
条
待定

贵方提供
软件界面开发
1

软件实施
1

合计：￥28.9万 （人民币贰拾捌万玖仟元 整）
