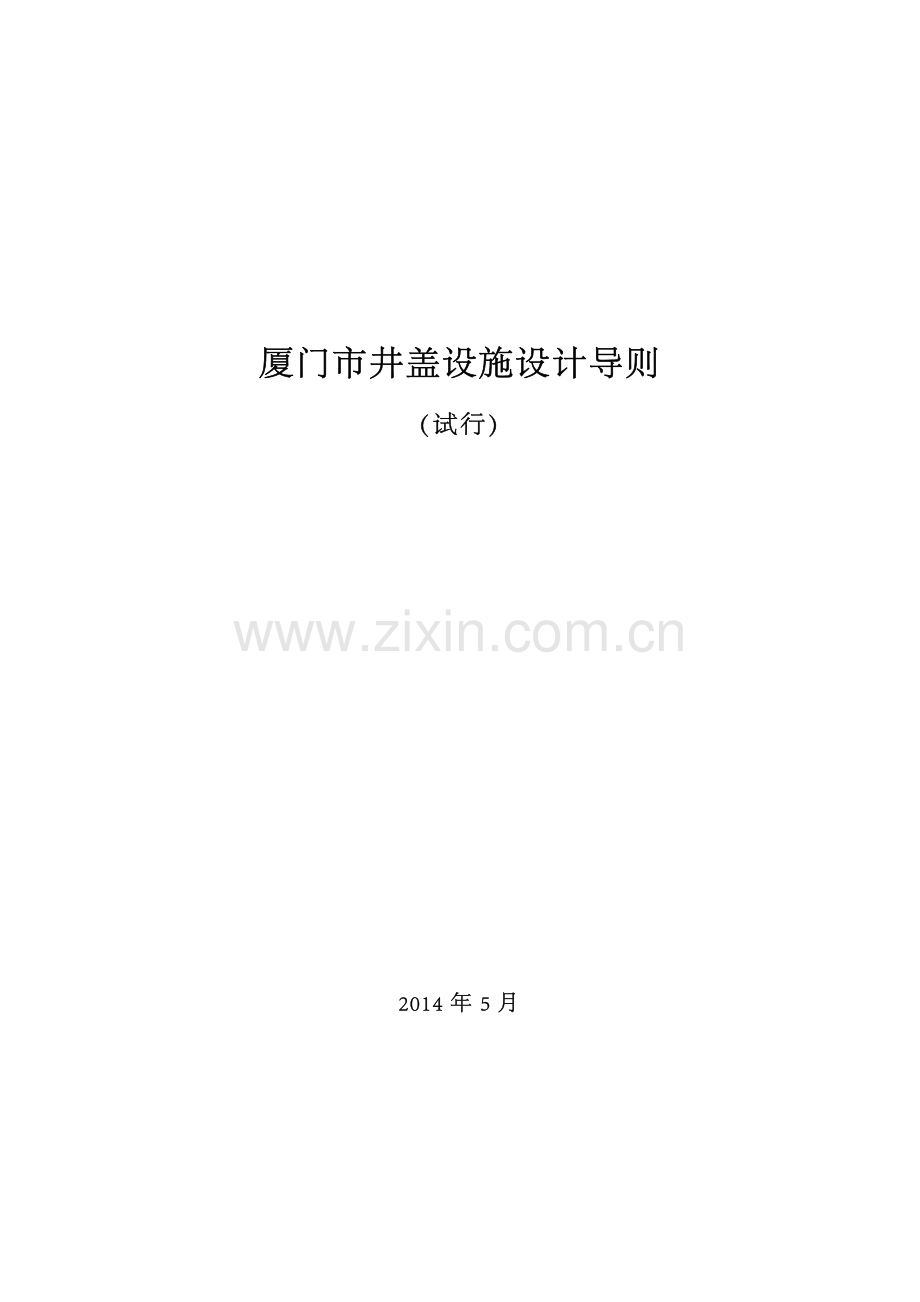

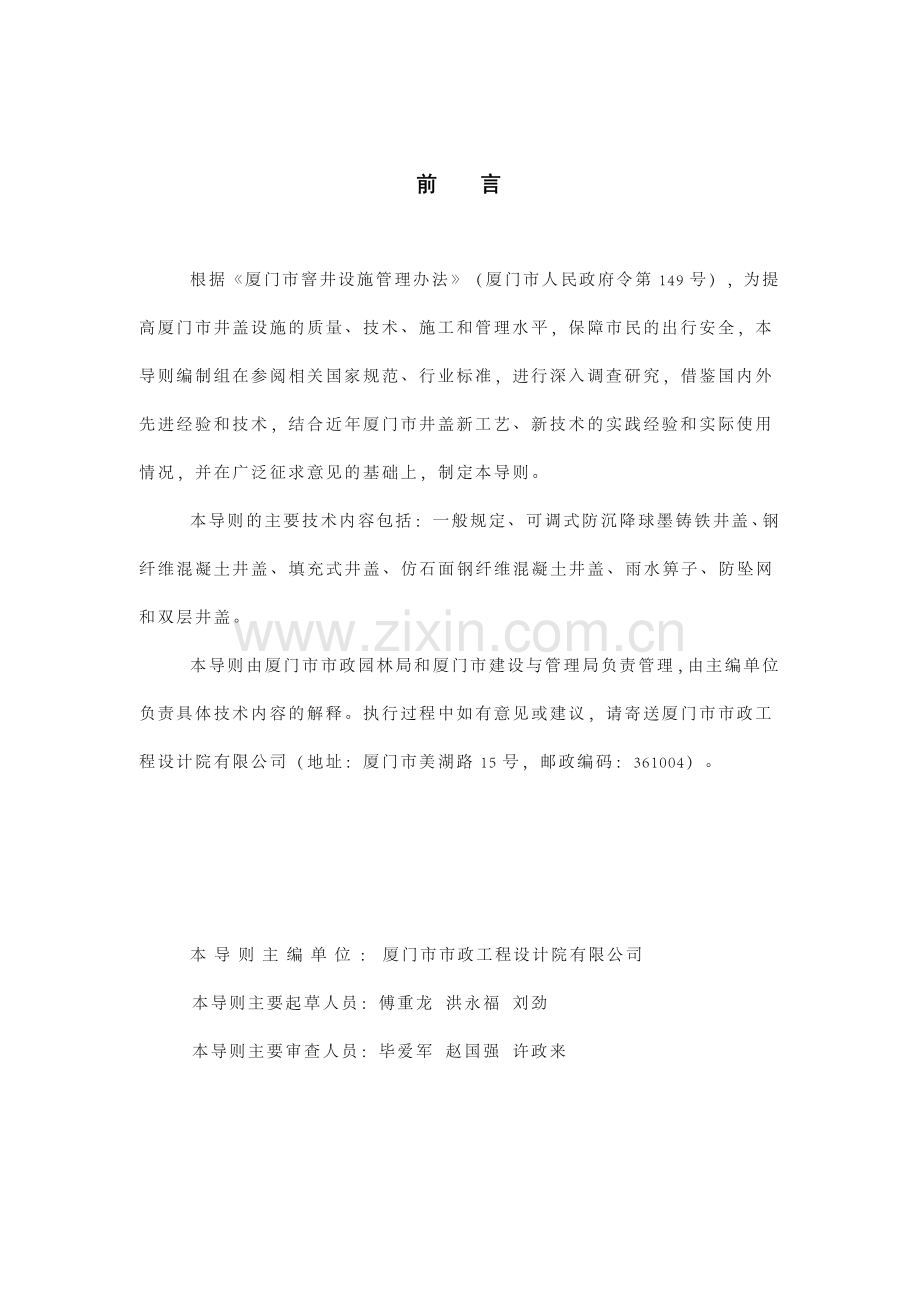

厦门市井盖设施设计导则厦门市井盖设施设计导则（试行）（试行）2014 年 5 月2014 年 5 月前言前言根据厦门市窨井设施管理办法（厦门市人民政府令第 149 号），为提高厦门市井盖设施的质量、技术、施工和管理水平，保障市民的出行安全，本导则编制组在参阅相关国家规范、行业标准，进行深入调查研究，借鉴国内外先进经验和技术，结合近年厦门市井盖新工艺、新技术的实践经验和实际使用情况，并在广泛征求意见的基础上，制定本导则。本导则的主要技术内容包括：一般规定、可调式防沉降球墨铸铁井盖、钢纤维混凝土井盖、填充式井盖、仿石面钢纤维混凝土井盖、雨水箅子、防坠网和双层井盖。本导则由厦门市市政园林局和厦门市建设与管理局负责管理，由主编单位负责具体技术内容的解释。执行过程中如有意见或建议，请寄送厦门市市政工程设计院有限公司（地址：厦门市美湖路 15 号，邮政编码：361004）。本 导 则 主 编 单 位：厦门市市政工程设计院有限公司本导则主要起草人员：傅重龙洪永福刘劲本导则主要审查人员：毕爱军赵国强许政来目次目次1 总则.12 术语.23 一般规定.34 可调式防沉降球墨铸铁井盖.75 钢纤维混凝土井盖.96 填充式井盖.117 仿石面钢纤维混凝土井盖.158 雨水箅子.189 防坠网和双层井盖.21本规范用词说明.22引用标准名录.2311 总则1 总则1.1为提高厦门市井盖设施的建设质量，统一设计标准，便于建成后的维护管理，制定本导则。1.2本导则适用于厦门市范围内的公用 井盖设施，涵盖给水、排水、燃气、电力、通讯、供热、路灯、有线电视、公安交通、国防等各类专业管线。1.3厦门市城市道路井盖设施应遵循和体现以人为本、安全、耐用、美观的设计原则。1.4厦门市城市道路井盖设施除应符合本导则规定外，尚应符合国家、行业和福建省现行有关标准的规定。22 术语2 术语2.1检查井在地下管线设施中用于管线连接、检查、维护和安装设备的竖向构筑物。2.2雨水口专门用于收集地表雨水并将其送入排水管道的一种设施。2.3井盖设施检查井井口可开启的封闭物，由井座和盖板组成，简称井盖。2.4井座检查井固定于检查井井口的部分，用于安放盖板。2.5盖板检查井盖中未固定的部分，用于封闭井口，需要时可开启。2.6雨水箅子雨水口的井盖设施，允许雨水通过它流入雨水口。简称箅子。2.7直承式球墨铸铁井盖一种井盖设施，其井座承载面位于底部，井座与井筒采用支承方式连接，井座与盖板主体采用球墨铸铁材料。2.8可调式防沉降球墨铸铁井盖一种井盖设施，其井座支承于路面结构顶部，井筒上设有调节环，井座与调节环采用承插方式连接，井座与盖板主体采用球墨铸铁材料。2.9钢纤维混凝土井盖一种井盖设施，其盖板由配有钢筋骨架的钢纤维混凝土浇筑成型。2.10填充式井盖一种井盖设施，其盖板主体为球墨铸铁或其他材料的盒形结构，内部填充使其外表与周边地面保持美观一致的材料，具有装饰性。2.11仿石面钢纤维混凝土井盖一种井盖设施，其盖板主体为钢纤维混凝土结构，面层通过工艺处理使其外表与周边地面外观接近，具有装饰性。2.12自闭式箅子具有弹性卡紧结构的雨水箅子，闭合后紧扣井座，防止意外开启或跳动发出响声，具备防响、减振动、防弹跳功能。33 一般规定3 一般规定3.1井盖设施应满足使用功能、承载力、外观和尺寸、材料、标识规范的要求。3.2井盖设施的使用功能应符合以下规定：1设置在机动车道上的井盖应有控制沉降的措施。2设置在机动车道和非机动车道上的井盖应有减振、防跳、防响措施。3井盖设施应保证专业检修人员能用简单工具打开。4金属类井盖应设有内置式的防盗装置。5污水、雨水检查井及深度超过 2 米或常年有水（或有毒性）或井口大于 600mm 的其他检查井应设置防坠网或双层井盖。6井盖设施应根据井盖材料、管线类型、安装地点等选择合适的防腐材料和方法。3.3厦门市井盖设施按承载能力不同分为 B125、C250、D400、E600 四级，其承载能力应符合 GB/T 23858 的有关规定。3.4各级井盖设施的使用条件和推荐形式应符合表 3.4 的规定。表 3.4 井盖设施的荷载等级、使用条件和推荐形式表 3.4 井盖设施的荷载等级、使用条件和推荐形式类别使用场所铺面材料推荐井盖形式B125不通行机动车辆的人行道、非机动车道、广场。各种填充式井盖、仿石面钢纤维混凝土井盖不通行机动车辆的绿化带。绿化钢纤维混凝土井盖、复合材料井盖C250小区路、内街、景区道路、小型车停车场等一般仅通行和停放小型机动车的区域。沥青砼可调式防沉降球墨铸铁井盖、直承式球墨铸铁井盖、填充式井盖水泥砼钢纤维混凝土井盖、填充式井盖石材仿石面钢纤维混凝土井盖、填充式井盖各等级道路上，车辆可压行但压行频率较低的区域，如靠路缘石 0.5m 以内的机动车道部分、路肩、紧急停车带、路侧停车位等。沥青砼直承式球墨铸铁井盖水泥砼直承式球墨铸铁井盖、钢纤维混凝土井盖D400各类车辆行驶和停放的区域，如各等级道路的机动车道，大型车停车场等。沥青砼可调式防沉降球墨铸铁井盖水泥砼直承式球墨铸铁井盖、钢纤维混凝土井盖E600以重型机动车辆行驶为主的区域，如货运站、码头、物流区、工业区道路等。沥青砼可调式防沉降球墨铸铁井盖水泥砼直承式球墨铸铁井盖、钢纤维混凝土井盖3.5井盖设施的外观和尺寸应符合以下规定：1人孔检查井井座净开孔尺寸应符合 GB/T 23858 的有关规定，对于常规人孔检查井，雨水、污水、给水专业应为 700mm，其他专业应为 800mm，特殊要求的检查井应按其使用需要4确定。2铰接盖板的开启仰角、盖板的斜度、嵌入深度、盖板与井座的间隙、井盖搁置面宽度、井座支承面宽度、通风孔的设置与面积、井座高度应符合 GB/T 23858 和 GB 26537 的有关规定。3除填充式和仿石面井盖外，盖板顶面应有防滑花纹。防滑纹高度及其占整个盖板面积的比例应符合 GB/T 23858 和 GB 26537 的有关规定。4盖板顶面不应有拱度，盖板与井座的表面应完整、平滑，材质均匀，无影响产品使用的裂纹、冷隔、缩松、沙眼、气孔等缺陷，不得补焊。3.6井盖设施材料应符合相关国家、行业标准的有关规定，不得采用灰口铸铁材料。本导则中的不锈钢材料均应符合 S30408 不锈钢（GB/T20878）的材质要求，或采用防腐性能更高的不锈钢材料。3.7井盖设施外露面应标识承载等级和检查井类型，宜标识权属单位名称、建设年份和抢修电话。应在井盖设施适当位置标识生产厂家信息、产品型号和批号。标识应 清晰、易辨识且不易磨损。3.8检查井标牌的设置应符合以下规定：1检查井标牌可采用外置标牌或内置标牌。外置标牌应安装在检查井边的道路地面上，距离检查井盖外边缘不宜大于 40。内置标牌应安装在检查井内壁上，距离井盖顶面不得大于 40，且宜安装于防坠网上方。2外置标牌（图 3.8-1）宜采用圆柱体形状树脂材质，顶面直径 80mm，高度 30mm，顶面中部预留凹槽安装铝制或不锈钢制编号铭牌。编号铭牌应采用蚀刻类工艺制作，不得采用喷印。标牌安装时使用取孔设备在路面开孔后嵌入安装。3内置标牌（图 3.8-2）宜采用矩形铝合金材料，厚度 0.5mm。采用金属材料固定时，应采用不锈钢材质。图 3.8-1 外置标图 3.8-1 外置标牌牌（mm）（mm）54标牌应标识检查井编号、产权单位和抢修电话。5每条道路的检查井应独立编号，编号顺序参照厦门市楼牌门牌编号实施办法规定，按从西向东，从南往北的顺序编制。编号形式为：路名中文简写+属性拼音首字母+三位阿拉伯数字编号。例如：湖滨南路雨水检查井、雨水进水井、高压电力检查井、低压电力检查井编号依次为“湖滨南 YSJC001”、“湖滨南 YSJS001”、“湖滨南 DLGY001”、“湖滨南 DLDY001”。3.9井盖设施应使用合格的成品，不得使用现场自制的井盖。3.10鼓励具有地方文化特色的井盖设计，井盖外观宜广泛征求社会意见，在景区道路、广场、特色街巷等区域推广使用。3.11规划设计阶段进行管位布置时应考虑井盖设施对地面行车和构筑物的影响，并应符合以下原则：1管位宜布置在人行道、非机动车道、绿化带下，不宜布置在机动车道下；确须设置在机动车道下的管线应设置在车轮不易碾压的位置。2管位宜避开盲道位置；确须设置在盲道位置的井盖应采用填充式井盖或仿石面井盖，保持盲道顺直；盲道不宜绕行井盖。3管位不应布置在路缘石下；旧路改造工程如无法避开，应采取有效措施保证井盖可开启、避免被填埋。3.12井盖设置在机动车、非机动车、行人通行区域时，井盖应与路面高程齐平，允许偏差应符合城镇道路工程施工与质量验收规范CJJ 1 的有关规定；设置在绿化带时，井盖应高出地坪 20cm，灌木和乔木距离井周应不小于 150cm，应设置植草或硬质铺面的养护通道，并宜在检查井处的人行道边缘设置标志柱。图图 3.8-23.8-2内内置置标牌标牌（mm）（mm）63.13井盖设施安装时应注意安装方向。方形井盖应与道路纵横缝方向保持一致；采用铰接的井盖，连接轴应与车行方向垂直，并设置在来车方向。3.14位于机动车道上的检查井，除采用可调式防沉降井盖外，其余井盖的井座底应设混凝土基座。基座面应严格控制标高，避免井座与基座之间再填充材料。3.15改造工程等井座下部确需垫高时，垫高高度大于 30mm 的应采用 C30 细石混凝土填充密实，不得采用水泥砂浆座浆处理。3.16井座应在基座上固定牢靠。3.17各类井筒、井体周围的路基回填应采用砂、砂砾、碎石灌砂等材料，严禁回填素土、废料等，回填宽度应不小于 400mm。3.18井筒、井体四周的路面基层难以碾压密实时，应采取措施防止路面沉降，如采用混凝土结构代替水泥稳定碎石等。3.19各类管线的施工图设计文件应详细注明井盖的技术要求及安装工艺要求。3.20直承式球墨铸铁井盖和其他本导则未具体规定的井盖产品应参照国家标准图集设计，并应符合本章节和国家、行业标准的相关规定。74 4可调式防沉降球墨铸铁井盖可调式防沉降球墨铸铁井盖4.1本章节适用于设置在机动车道上（沥青混凝土路面）的可调式防沉降球墨铸铁井盖。井盖产品应参照图 4.1 设计，并应符合本章节条文规定。4.2井座承载面总宽度 b 应不小于 100mm，D400 级井盖宜不小于 110mm，E600 级井盖宜不小于 120mm。4.3井座高度 h 应不小于 190mm。安装完成后，盖板顶面至调节环顶面的高差 t 应不小于 130mm。4.4井座底部插入调节环深度应不小于 30mm，其外壁与调节环内壁的径向总间隙应不大于 5mm。4.5新建道路上的井盖调节环宜采用预制混凝土结构，其厚度应不小于 50mm。旧路更换井盖的调节环宜采用铸铁结构，以减小开挖深度。4.6井盖设施应具备防沉降功能，应可调节安装标高，应能将车轮荷载有效传递至路面结构。4.7井座与盖板接触面应加工一道凹槽安装嵌入式减振、防噪音弹性胶垫。胶垫厚度不应小于 10mm，外露井座表面宜为 2mm。4.8盖板宜采用弹性锁定结构设计，闭合后紧扣井座、不会意外开启或跳动发出响声，具备防响、减振、防弹跳的锁紧功能。4.9井盖设施的连接轴应采用实心的不锈钢螺栓或销钉，直径应不小于 14mm。4.10井盖设施必须经过喷涂防锈环氧树脂或沥青漆等防锈处理。4.11井座承载面底应用沥青混合料分层填充夯实，压实度应不低于周边沥青砼路面的设计要求。填充沥青与井盖设施、调节环、井筒的接触面应喷洒乳化沥青，确保接触面紧密结合。8图 4.1 可调式防沉降球墨铸铁井盖（mm）图 4.1 可调式防沉降球墨铸铁井盖（mm）95 5钢纤维混凝土井盖钢纤维混凝土井盖5.1本章节适用于设置在机动车道上（水泥混凝土路面）的钢纤维混凝土井盖。井盖产品应参照图 5.1 设计，并应符合本章节条文规定。5.2盖板钢纤维混凝土强度等级应不低于 C60，E600 级井盖应不低于 C80。5.3盖板的钢筋骨架和钢箍应焊接牢固。5.4盖板搁置面宽度应不小于 40mm，E600 级井盖应不小于 50mm。5.5盖板每平方米面积的质量应不小于 234kg。5.6盖板开启孔及开启时着力部位应设金属包边，金属包边应与钢筋骨架焊接，包边材料宜采用不锈钢。5.7井盖设施应设置撬口或采取其他辅助措施，保证井盖开启方便。5.8盖板表面色泽宜与安装地点的路面统一和谐，并应保持一定的色牢度。5.9井座材料宜采用球墨铸铁。5.10井座承载面宽度 b 应不小于 100mm。5.11球墨铸铁井座与盖板接触面应加工一道凹槽安装嵌入式减振、防噪音弹性胶垫。胶垫宽度应不小于 20mm，外露井座支承面高度宜为 2mm。5.12井盖设施的金属材料必须经过喷涂防锈环氧树脂或沥青漆等防锈处理。5.13基 座 宜 与 水 泥 混 凝 土 路 面 浇 筑 为 整 体，并 配 置 加 强 钢 筋。基 座 厚 度 t 应 不 小130mm，如水泥混凝土路面厚度不能满足要求，则应局部加厚路面结构厚度。5.14井周路面如需二次浇筑，宜采用钢纤维混凝土填充，二次浇筑面应做凿毛处理。10图 5.1 钢纤维混凝土井盖(mm)图 5.1 钢纤维混凝土井盖(mm)116 6填充式井盖填充式井盖6.1本章节适用于设置在不通行机动车辆或仅通行小型车辆区域的填充式井盖。井盖产品应参照图 6.1-13 设计，并应符合本章节条文规定。6.2盖板形状的选择应符合以下规定：1盖板形状根据路面铺装形式和井口形状选择。2机动车道上的井盖，宜采用圆形。3板块状材料铺装（地砖、石材等）的人行道、非机动车道上的井盖，盖板宜采用方形。4绿化带和沥青或现浇混凝土铺装的人行道、非机动车道上的井盖，盖板形状可与井口形状一致。5方形井口尺寸较大时，可采用多个盖板连续拼装。6.3在圆形井口设置方形盖板的井盖设施时，应采用上方下圆的井座或设置方形基座。6.4井座承载面宽度 b 应不小于 60mm，D250 级井盖应不下于 100mm。6.5设置在机动车道和非机动车道上的井盖，井座与盖板接触面应设有减振、防噪音弹性胶垫。胶垫与井座或盖板应固定牢靠。6.6填充物与盖板接触面应有加强粘结效果的纹理。6.7盖板填充材料应采用与周边地面面层的材质、颜色、纹理等一致的材料，如透水砖、石材、沥青混合料、水泥混凝土、种植草皮等，并应对缝处理。对于圆形盖板，应设置定位装置，防止错位，影响美观。6.8填充厚度 t 应不小于 70mm，且应根据填充材料及粘结层所需的最小厚度做适当调整。沥青混合料填充时，粘结层宜为乳化沥青；其它材料填充时，粘结层宜为水泥砂浆。6.9井盖设施的金属材料必须经过喷涂防锈环氧树脂或沥青漆等防锈处理。12图 6.1-1 填充式井盖（上方下方）图 6.1-1 填充式井盖（上方下方）13图 6.1-2 填充式井盖（上圆下圆）图 6.1-2 填充式井盖（上圆下圆）14图 6.1-3 填充式井盖（上方下圆）图 6.1-3 填充式井盖（上方下圆）157 7仿石面钢纤维混凝土井盖仿石面钢纤维混凝土井盖7.1本章节适用于设置在不通行机动车辆区域的仿石面钢纤维混凝土井盖。井盖产品应参照图 7.1-12 设计，并应符合本章节条文规定。7.2盖板形状宜采用方形。方形井口尺寸较大时，可采用多个盖板连续拼装。7.3在圆形井口设置方形盖板的井盖设施时，应采用上方下圆的井座或设置方形基座。7.4盖板钢纤维混凝土强度等级应不低于 C60。7.5盖板的钢筋骨架和钢箍应焊接。7.6钢箍外侧、盖板周边角部宜采用不锈钢包边。7.7盖板搁置面宽度应不小于 40mm。7.8盖板开启孔应设金属包边，包边材料宜采用不锈钢。7.9井座承载面宽度 b 应不小于 60mm。7.10设置在非机动车道上的井盖，井座与盖板接触面应设有减振、防噪音弹性胶垫。胶垫与井座或盖板应固定牢靠。7.11盖板面层应通过工艺处理，使其与周边地面面层的材质、颜色、花纹接近，并应对缝处理。7.12井盖设施的金属材料必须经过喷涂防锈环氧树脂或沥青漆等防锈处理。16图 7.1-1 仿石面钢纤维混凝土井盖一17图 7.1-2 仿石面钢纤维混凝土井盖二188 8雨水箅子雨水箅子8.1雨水箅子的承载等级应符合表 3.3 的规定。8.2机动车道、人行道、非机动车道等各类场所宜采用平入式雨水箅子。机动车道上应采用偏沟式雨水箅子。8.3机动车道上不同使用条件下雨水箅子的推荐形式见表 8.3。表 8.3 雨水箅子的推荐形式表 8.3 雨水箅子的推荐形式使用位置铺面材料推荐井盖形式不易偷盗的区域各种偏沟式球墨铸铁自闭式箅子易偷盗的区域各种偏沟式钢纤维混凝土箅子道路低点等易积水处各种普通球墨铸铁箅子8.4偏沟式球墨铸铁自闭式箅子应参照图 8.4 设计，并应符合以下规定：1井座净开孔区域的箅子过水缝隙应均匀分布，应保证箅子的泄水能力，过水缝隙的总面积不得小于井座净开孔区域面积的 40%。2连接轴应采用实心的不锈钢螺栓或销钉。3箅子的基座可采用混凝土预制或现浇结构。8.5偏沟式钢纤维混凝土箅子产品应参照图 8.5 设计，并应符合以下规定：1井座净开孔区域的箅子过水缝隙应均匀分布，应保证箅子的泄水能力，过水缝隙的总面积不得小于井座净开孔区域面积的 30%。2箅座宜采用钢纤维混凝土预制结构。8.6生产厂家应在其产品说明书上注明泄水能力等具体参数。雨水箅子间距布置应考虑所选类型的箅子的泄水能力。8.7井盖设施的金属构件必须经过喷涂防锈环氧树脂或沥青漆等防锈处理。8.8雨水箅子顶面高程应比该处路面低 3050mm，并与附近路面顺接。8.9雨水箅子的设置位置应避开人行横道。8.10水泥混凝土路面上的雨水口，应在井周水泥混凝土板内设加强钢筋（图 8.5）。8.11普通球墨铸铁井盖和其他本导则未具体规定的井盖产品应参照国家标准图集设计，并应符合本章节和国家、行业标准的相关规定。19图 8.4 球墨铸铁自闭式箅子路侧型（mm）图 8.4 球墨铸铁自闭式箅子路侧型（mm）20图 8.5 钢纤维混凝土图 8.5 钢纤维混凝土箅箅子路侧型（mm）子路侧型（mm）219 9防坠网和双层井盖防坠网和双层井盖9.1检 查 井 防 坠 网 产 品 应 符 合 福 建 省 城 镇 排 水 管 道 检 查 井 防 坠 落 安 全 网 标 准 DBJ/T13-184-2014 的有关规定。9.2检查井双层井盖子盖的设计荷载应不小 34kN。9.3子盖材料宜采用玻璃钢或其他复合材料。9.4玻璃钢子盖产品应参照国家建筑标准设计图集 06MS201-7 设计。9.5子盖支座可单独设置或与主盖支座一体设置，宜采用球墨铸铁材料。子盖支座宜按国家建筑标准设计图集 06MS201-7 设计。9.6子盖中心与井筒中心对齐时，子盖与井壁间隙 a（图 9.6）宜为 4mm，子盖搁置宽度 b 不应小于 10mm。子盖上方不得有任何影响子盖取出的固定物。9.7雨水、污水检查井的复合材料子盖应有在雨、污水上涌时防止上浮的反扣装置。9.8防坠网的固定螺栓中心、子盖支承面距路面应不大 于300mm。图 9.6 子盖搁置处大样图 9.6 子盖搁置处大样22本规范用词说明本规范用词说明1为便于在执行本规范条文时区别对待，对要求严格程度不同的用词说明如下：1)表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2)表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3)表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4)表示有选择，在一定条件下可以这样做的，采用“可”。2条文中指明应按其他有关标准执行的写法为“应符合.的规定”或“应按执行”。23引用标准名录引用标准名录1检查井盖GB/T 238582钢纤维混凝土检查井盖GB 265373福建省城镇排水管道检查井防坠落安全网标准DBJ/T13-184-2014
