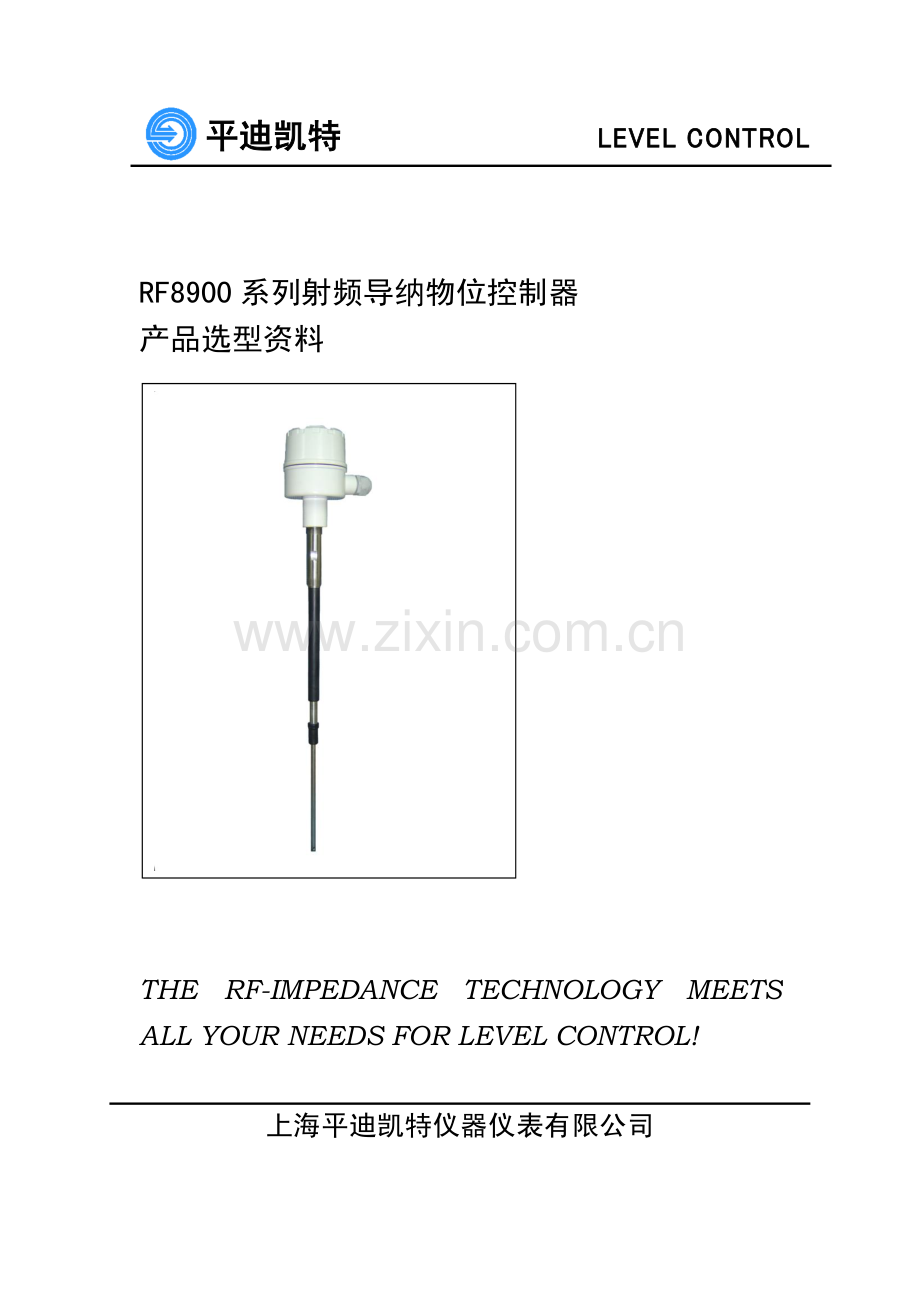

平迪凯特平迪凯特 LEVELLEVEL CONTROLCONTROL RF8900 系列射频导纳物位控制器 产品选型资料 THE RF-IMPEDANCE TECHNOLOGY MEETS ALL YOUR NEEDS FOR LEVEL CONTROL!上海平迪凯特仪器仪表有限公司 公司简介公司简介 上海平迪凯特仪表仪表有限公司是一家专业生产物位仪表的著名制造厂商，依托国际先进的技术及品牌理念。从早期的机械式仪表（阻旋式、音叉式）发展到当今物位行业具有最高性价比的 RF 系列射频导纳物位控制器，并且多年以来，经过我们的服务工程师长年累月在现场的考察和验证各种工况条件下仪表的使用情况，全方位的跟踪，积累了丰富的现场经验。根本解决了粘附物料（虚假物料）以及温度变化对仪表产生的影响，将物位仪表的技术水平也提高到了一个 全新的高度。公司立业之本：“严格的质量控制，完善的售后服务”。充分保证了广大用户的利益以及公司自身的良好形象。为公司长远的发展打下坚实的基础，经过许多年的应用实践，产品得到了海内外客户的一致认可与信任。公司理念：专（Professional）：上海平迪凯特是一家专业的物位仪表公司。主导产品射频导纳物位控制器涉及各个工也领域，产品选型简单，系列完善，稳定可靠。其主要特点可以适用于各类复杂的应用场合，主要解决了粘附物料以及温度变化对仪表产生的影响。精（Perfect）：品质第一，在追求性价比的前提下，对所有部件严格把关，每台仪表控制器中的电子元器件 95%均采用国外进口品牌（如：继电器采用日本原装欧姆龙产品，电位器采用美国 BI 的产品），等级都在工业级或工业级以上。高精度低温漂，确保每一台整机的安全可靠。强（Power）：从物位仪表的发展史来看，由于市场份额的局限性，国际知名的大公司往往致力于开发温度、压力、流量等自动化仪表。因此市场上很少有专业程度高且具有相当规模的厂商，而上海平迪凯特正是这么一家具有规模性，专业生产物位仪表的厂商。射频导纳物位射频导纳物位控制器控制器 Radio Frequency Impedance Level Controls 工作原理工作原理 射频导纳物位控制器是利用相位差检测技术来探测被测料仓内物位的变化。控制器电子线路中的 LC 晶体振荡器产生一个固定频率的高频正弦波信号。该高频振荡信号被分为二路，一路直接送往探测极棒，另一路经过一个电压跟随器后送往防粘附保护电极。相位检测器将反馈自探测极棒的检测信号与基本信号进行相位比较。由于任何被测物料的介电常数和导电率与空气相比，总有差别，所以当探测极棒接触到物料时，检测信号的电抗（包括容抗和阻抗）就会发生变化，电抗的变化又引起探测极棒上检测信号的相位变化；因此，检测信号与基准信号的存在相位差，该相位差的变化经过处理后，驱动输出电路，发出报警信号。射频导纳式物位控制器是怎样克服粘附层对探测过程的影响呢?高频振荡信号一路直接送往探测极棒，另一路经过一个电压跟随器后送往防粘附保护电极，由于电压跟随器就是一个 1:1 的电压放大器，所以探测极棒上的信号与保护电极上的信号相比较，其大小、相位都是一样的，但二者之间相互又是独立的；前者参与检测，后者不参与检测。当有物料粘附在探头上时，物料在保护电极与被测料仓的仓壁之间构成了一个电容，而保护电极上的高频振荡信号就会使该电容趋于饱和；该电容饱和之后，保护电极周围物料的电势就等于保护电极上的电势，也就等于探测极棒上的电势，因此探测极棒上的高频检测信号无法通过物料粘附层流向仓壁因为产生电流的流动一定要有电位差。RF 系列射频导纳物位控制器就是利用等电势原理，彻底消除了物料粘附层对探测过程的影响。只有当探头真正接触到大量接地物料（无论是干物料，还是液体物料）时，探测极棒上的高频检测信号才会绕过饱和区流向仓壁，从而指示料位的存在，发出报警信号。一、概 述 1.1 用途用途 RF 系列射频导纳物位控制器是用于检测料仓、料槽或其它容器中带粘附性的液体、固体颗粒、粉尘、其它混合浆料等料位的位式控制仪表。RF 系列射频导纳物位控制器拥有多项专利技术，是目前市场上性能最为稳定可靠的料位计之一，它真正克服了以往料位计（电容式、阻旋式、音叉式）所不能克服的问题；如：粘附料（假料）及环境温度变化对仪表所产生的误报警现象。另外还具有校准简单快捷、各型号通用性强、安装方便、外观美观等优点。1.2 特点特点 抗粘附功能抗粘附功能：先进的三元探头设计，带铠装保护套（增加抗冲击能力），消除物料粘附而产生的虚假信号。抗粘附功能控制电路（专利）：识别真假料位（定义为悬空料为假料，接大地的物料为真实料位）；温度补偿功能温度补偿功能：射频导纳物位控制器具有自动温度补偿功能，仪表能够在环境温度4080的环境中长期可靠运行，仪表不会应环境温度变化而引起误报警。自动巡回检测，自动跟踪介质介电常数的变化而准确测量。适用于检测颗粒、飞灰、导电（非导电）液体、粘稠物料等各种场合；高强度高强度的结构的结构：标准外壳均采用铝合金压铸而成，防护等级为 IP65，表面喷涂聚脂漆。传感器（探头）为整体注塑，高强度，耐磨性好，适合在介质温度200650中使用，密封性好，安全，可靠。其他特点其他特点 限位控制，一次调试免维护，五年以上使用寿命；失电保护：高位和低位失电保护功能（故障报警）；030 秒延迟时间可调，避免下料及料流的抖动对测量的影响；多种探头形式可选，适合多种介质的测量。探头长度按实际使用场合确定；适合在高温及强振动场合的分离型仪表；仪表带静电火花防护功能，避免介质上的静电对测量的影响。二、技术参数及型号说明 RFRF-8 89 90000 系列射频导纳物位控制器系列射频导纳物位控制器 技术参数：技术参数：电源电压：220Vac15 2W，50Hz；24Vdc5 输出继电器：双刀双掷(DP/DT)；8A/250Vac 或 30Vdc(阻性负载)环境温度：-40+80 介质温度：标准探头 260、陶瓷探头 650 灵敏度设置：0.15pF1000pF(可调)响应时间：约 0.2 秒 延时时间：0.230 秒可调 防护等级：IP65 静电火花防护：100A(标准)探头材质：304SS&316SS&聚苯硫醚或 Peek 失电保护：可现场调节高位报警或低位报警 过程连接：3/4”NPT、1”NPT、1-1/4”NPT 或法兰连接 电气接口：M25 1.5 型号说明：型号说明：RF89 X X X X X 电子部件 H标准(1pF)D高灵敏(0.5pF)(针对工况条件特别恶劣场合)L=绳式电子部件 探头形式 0标准、2食品级、3绳式、4特短、5重型、6=高温陶瓷 电源电压 1220VAC 224VDC 安装型式 A=3/4NPT 或 1-1/4NPT 不锈钢接头 RF8900 射频导纳系列 外壳等级 G=普通型 X=隔爆型 三、三、探头结构形式：探头结构形式：1、标准探头 探头长度 L：2501070mm；保护极长度 BHL：55mm、90mm、240mm、280mm 或 590mm；最高工作温度：260；安装接口：1”NPT、1-1/4”NPT；最大工作压力：0.8MPa；探头材质：316 不锈钢和聚苯硫醚；2、重型探头 重型探头极棒较长，较粗。极棒端部可以安装各加长杆及其他部件，以满足 特殊需要。探头长度 L：2501070mm；保护极长度 BHL：55mm、90mm、240mm、280mm 或 590mm；最高工作温度：260；安装接口：1”NPT、1-1/4”NPT；最大工作压力：1.0MPa；探头材质：316 不锈钢和聚苯硫醚；典型应用：检测飞灰或用于需端部加长的地方，尤其适用于电厂除尘器灰位控制，灰库料位等控制。3、绳式探头 探头长度大于 2 米时可以采用绳式电极，绳式组件一端与探头顶部连接。探头长度 L：20003000mm；保护极长度 BHL：240 或 590mm；最高工作温度：260；最大工作压力：1.0MPa；探头材质：316 不锈钢和聚苯硫醚；典型应用：适用于电厂灰库和煤仓高料位等测量。4、陶瓷探头 探头长度 L：400800mm；保护极长度 BHL：250、300、350、400mm；最高工作温度：650；安装接口：1”NPT；最大工作压力：1.0MPa；探头材质：316 不锈钢和陶瓷；典型应用：测量介质温度 350以上的介质。四、四、安装安装要求要求 为了使仪表可靠工作，RF 系列物位控制器必须正确安装。下列图片有助于识别安装是否正确。选用 RF 系列物位控制器时应考虑下列条件：1.充分发挥抗粘附功能：当仪表的探头被安装在接管、凸口、容器壁较厚的地方，探头的保护极部分必须伸出容器内壁或任何堆积层至少 200 毫米，否则料位计将无法正常工作。(错误安装错误安装方法方法)（正确安装方法）（正确安装方法）2.仪表安装位置必须避开下料口。3.射频导纳物位控制器既可垂直安装又可水平安装。a.仪器安装时，必须保证传感器的中心探杆和屏蔽层与容器壁（或安装管）互不接触，绝缘良好；安装螺纹与容器连接牢固，电器接触良好，并且探头的内层要进入容器内部；但极棒插入深度不要超过 700mm。b.水平安装的仪表进线口一定要向下，垂直安装进线防爆管一定要有低于进线口的排水口，以防防爆管积水危及仪表电子单元。4.在检测液体时，无料的搅拌可能会因为周期性的接触而导致误动作。解决 的办法是增加延迟时间或者把探头安装在小的连接管中。对于大量或者有搅拌的场合，探头需要有支撑或地铆固定，但固定端要与探头绝缘。5.按隔爆要求安装的仪表，每一与防爆外壳相连接的接线必须配有一经联合认证的密封接头。仪表安装区域要有避雷装置，以防雷击。24Vdc 电源波纹不得大于 200mV。电源地线接在标准或标准的仪表低，不可接在动力地上。电缆经过区域也要求有避雷装置，以防雷击。上海平迪凯特仪器仪表有限公司上海平迪凯特仪器仪表有限公司 地址：上海番禺路 381 号 2 号楼 101 室 电话：[phone] 52303072 传真：[phone] 邮编：200052 http:/
