尺寸规格

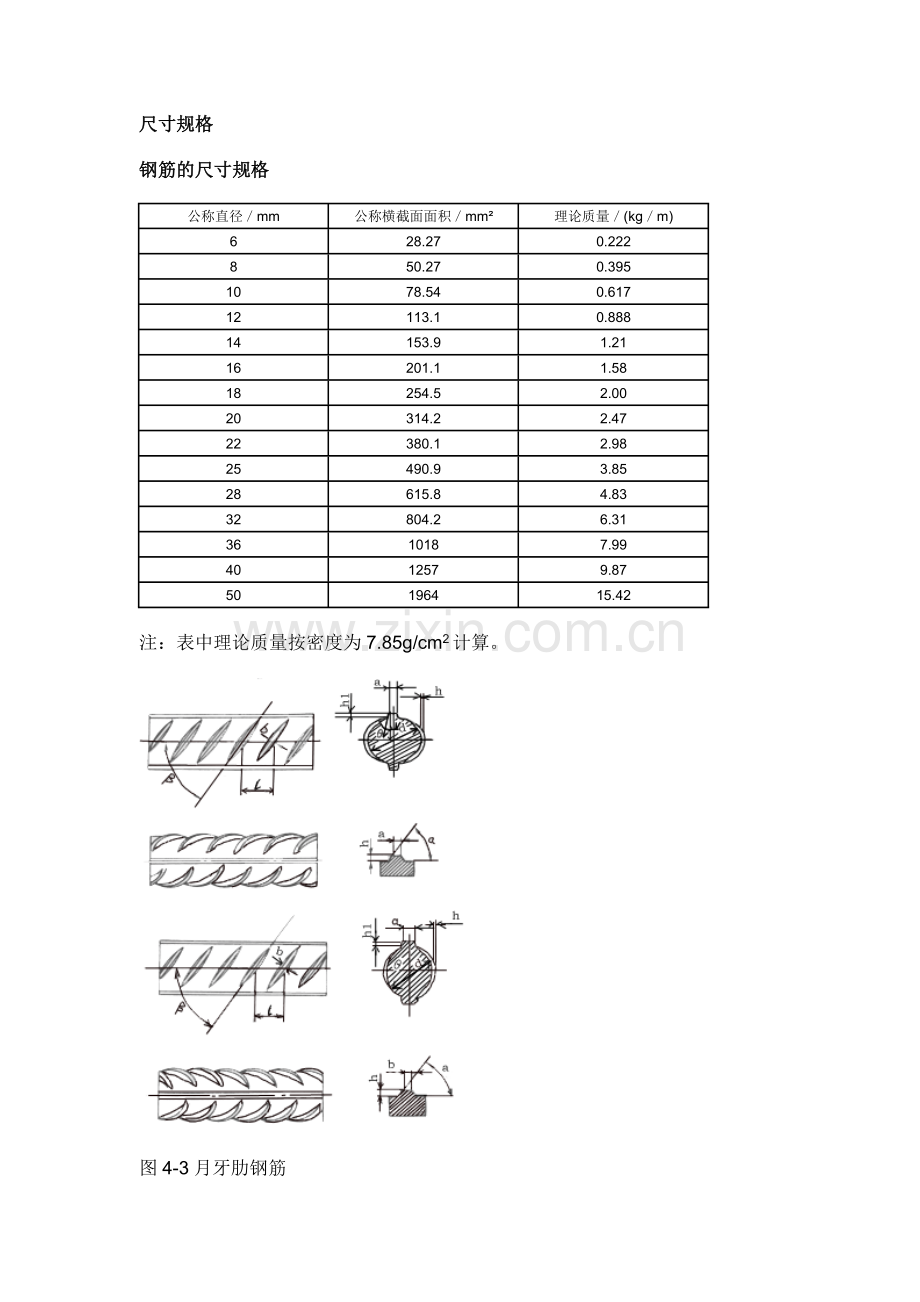

钢筋的尺寸规格
公称直径／mm
公称横截面面积／mm²
理论质量／(kg／m)
6
28.27
0.222
8
50.27
0.395
10
78.54
0.617
12
113.1
0.888
14
153.9
1.21
16
201.1
1.58
18
254.5
2.00
20
314.2
2.47
22
380.1
2.98
25
490.9
3.85
28
615.8
4.83
32
804.2
6.31
36
1018
7.99
40
1257
9.87
50
1964
15.42
注：表中理论质量按密度为7.85g/cm2计算。

图4-3月牙肋钢筋
d一钢筋内径     a一横肋斜角    h一横肋高度     β一横肋与轴线夹角
h1一纵肋高度   θ一纵肋斜角   a一纵肋顶宽
l一横肋间距   b一横肋顶宽
带肋钢筋的尺寸规格(mm)
公称
直径
内径d
横肋高h
纵肋高h1
横肋宽
b
纵肋宽
a
间距f
横肋末端最大
间隙(公称周
长的10％弦长)
公称
尺寸
允许
偏差
公称
尺寸
允许
偏差
公称
尺寸
允许
偏差
公称
尺寸
允许
偏差
6
5.8
0.3
0.6
+0.3
-0.2
0.6
±0.3
0.4
1.0
4.0
±0.5
1.8
8
7.7
±0.4
0.8
+0.4
-0.2
+0.4
0.8

±0.5
0.5
1.5
5.5
2.5
10
9.6
1.0
-0.3
1.0
0.6
1.5
7.0
3.1
12
11.5
1.2
±0.4
1.2
±0.8
0.7
1.5
8.0
3.7
14
13.4
1.4
1.4
0.8
1.8
9.0
4.3
16
15.4
1.5
1.5
0.9
1.8
10.0
5.0

18

17.3

1.6
+0.5
-0.4

1.6

1.0

2.0

10.0

5.6
20
19.3
±0.5
1.7
±0.5
1.7
1.2
2.0
10.0
±0.8
6.2
22
21.3
1.9
±0.6
1.9
±0.9
1.3
2.5
10.5
6.8
25
24.2
2.1
2.1
1.5
2.5
12.5
7.7
28
27.2
±0.6
2.2
2.2
1.7
3.0
12.5
±1.0
8.6
32
31.0
2.4
+0.8
-0.7
2.4
±1.1
1.9
3.0
14.0
9.9

36

35.0

2.6
+1.0
-0.8

2.6

2.1

3.5

15.0

11.1
40
38.7
±0.7
2.9
±1.1
2.9
2.2
3.5
15.0
12.4
50
48.5
±0.8
3.2
±1.2
3.2
±1.2
2.5
4.0
16.0
15.5
注：1.纵肋斜角θ为0°～30°。
      2.尺寸a、b为参考数据。
(2)允许偏差
带肋钢筋的质量允许偏差
公称直径／mm
实际质量与理论质量的偏差(％)
6～12
±7
14～20
±5
22～50
±4
(3)牌号和化学成分
带肋钢筋的牌号和化学成分
牌  号
化学成分(质量分数)(％)≤
C
Si
Mn
P
S
Ceq
HRB 335
0.25
0.80
1.60
0.045
0.045
0.52
HRB 400
0.25
0.80
1.60
0.045
0.045
0.54
HRB 500
0.25
0.80
1.60
0.045
0.045
0.55
注：1.热轧带肋钢筋的牌号由HRB和牌号的屈服点最小值构成。H、R、B分别为热轧(H0t r011ed)、带肋(Ribbed)、钢筋(Bars)三个词的英文首位字母。热轧带肋钢筋分为HRB 335、HRB 400、HRB 500三个牌号。
      2.碳当量Ceq(％)值可按下式计算：
    Ceq=Wc+WMn／6+(WCr+Wv+WM0)／5+(WCu+WNi)／15
    式中 Wc、WMn分别为C、Mn的质量分数。
(4)力学性能
带筋钢筋的力学性能
牌  号
公称直径
／mm
ós(或óp0.2)／MPa
ób／MPa
δ5(％)
≥
HRB 335
6～25
28～50
335
490
16
HRB400
6～25
28～50
400
570
14
HRB 500
6～25
28～50
500
630
12
5.冷轧带肋钢筋（GBl3788-1992）
(1)尺寸规格

三面肋钢筋
a一横肋斜角        β---横肋与轴线夹角   a一横肋高度
b一横肋顶宽    c一横肋间距

两面肋钢筋
a一横肋斜角   β一横肋与轴线夹角     a一横肋高度
b一横肋顶宽 c一横肋间距     d一钢筋内径
三面肋钢筋的尺寸规格
公称
直径
/mm

公称横
截面积
/mm²

理论
质量
/(kg/m)

肋中点高
肋1/4
处高n
a/mm
肋顶宽
b
/mm
肋  距
相对肋
面积
ƒr≥
a
允许
偏差
≤
c
/mm
允许偏差
(％)≤
mm
(4)
12.6
0.099
0.30
+0.10
-05
0.24
～0.2d
4.0
±15
0.036
5
19.6
0.154
0.32
0.26
4.0
0.039
6
28.3
0.222
0.40
0.32
5.0
0.039
7
38.5
0.302
0.46
0.37
5.0
0.045
8
50.3
0.395
0.55
0.44
6.0
0.045
9
63.6
0.499
0.75
0.60
7.0
0.052
10
78.5
0.617
0.75
0.60
7.0
0.052
(12)
113.1
0.888
0.97
0.77
8.4
0.056
注：1.括号中的公称直径不推荐采用。
      2.肋与钢筋轴夹角β为40°-60°。肋两侧面与钢筋表面斜角a大于等于45°。肋间隙的总和应不大于公称周长的20％。
      3.理论质量的允许偏差不大于±4％。
两面肋钢筋的尺寸规格
公称
直径
/mm
内径d/rrnn
公称
横截
面积
/mm²
理论
质量
/(kg/m)
肋中点高
肋1/4
处高
/mm
肋顶宽
b
/mm
肋  距
相对肋
面积
ƒr
≥
标准
尺寸
允许
偏差
a
允许
偏差≤
c
允许
偏差≤

mm
5
4.8
±0.2
19.6
0.154
0.32
+0.10
-0.05
0.20
-0.2d
4.0
±15
0.039
6
5.8
28.3
0.222
0.40
0.27
5.0
0.039
7
6.6
±0.4
38.5
0.302
0.46
0.31
5.0
0.045
8
7.6
<, SPAN style="FONT-FAMILY: Arial; FONT-SIZE: 9pt; mso-font-kerning: 0pt" lang=EN-US>50.3
0.395
0.55
0.37
6.0
0.045
9
8.6
63.6
0.499
0.75
0.50
7.0
0.052
10
9.5
78.5
0.617
0.75
0.50
7.0
0.052
12
11.5
113.1
0.888
0.97
0.65
8.4
0.056
注：1.理论质量的允许偏差不大于±4％。
      2.允许有高度不大于0.5a的纵肋。
(2)牌号和化学成分
冷拉带肋钢筋的牌号和化学成分
级别代号
牌号
化学成分(质量分数)(％)
C
Si
Mn
Ti
S
≤
P
≤
LL 550
Q215
0.09～0.15
≤0.30
0.25～0.55

0.050
0.045
LL 650
Q235
0.14～0.22
≤0.30
0.30～0.65

0.050
0.045
LL 800
24MnTi
0.19～0.27
0.17～0.37
1.20～1.60
0.01～0.05
0.045
0.045
注：铬、镍、铜的残余含量(质量分数)各不大于0.30％，砷的残余含量(质量分数)不大于0.08％，氮的含量(质量分数)不大于0.08％，若供方保证，可不作检验。
(3)力学和工艺性能
冷拉带肋钢筋的力学和工艺性能
级别代号
屈服强度
ó0.2
抗拉强度
ób
伸长率
(％)≥
180°冷弯试验，
d为弯心直径，
a为钢筋直径
应力松弛
óc0n=0.7ób
MPa≥
δ10
δl00
1000h
(％)≤
10h
(％)≤
LL 550
500
550
8

d=3a

LL650
520
650

4
d=4a
8
5
LL 800
640
800

4
d=5a
8
5
