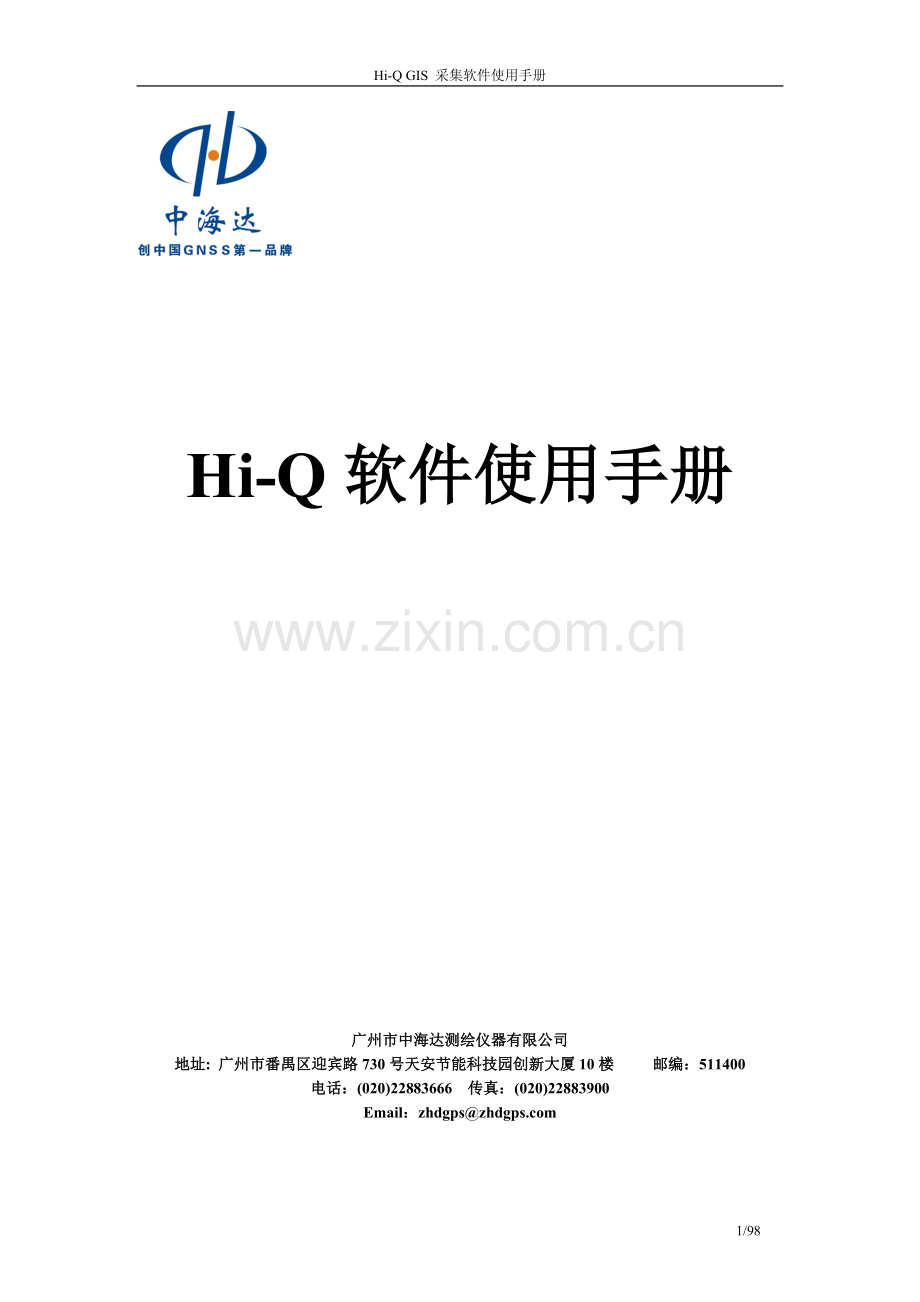

中海达 Hi-Q系列 GIS采集软件操作手册.doc

Hi-Q GIS 采集软件使用手册

Hi-Q软件使用手册

广州市中海达测绘仪器有限公司
地址: 广州市番禺区迎宾路730号天安节能科技园创新大厦10楼 邮编：511400
电话：[phone]　传真：[phone]　　
Email：zhdgps@

目 录
第一章 Hi-Q概述 4
1.1 软件组成 4
1.2 软件安装 4
1.3 更新软件 4
1.4 软件的卸载 4
第二章 手持机快速启用 5
2.1 一般手持机操作流程 5
2.2 手持机数据传输操作 5
第三章 手持机外观界面说明 6
3.1 手持机外观说明 6
3.2 手持机按键说明 7
3.3 桌面界面 7
第四章 Hi-Q GIS采集软件 8
4.1 Hi-Q GIS主界面 8
4.2 关于 8
4.2.1 软件版权 8
4.2.2 手持机信息 9
4.2.3 手持机注册 9
4.3 仪器设置 10
4.3.1 仪器设置界面 10
4.3.2 GPS设置 10
4.3.3 SBAS设置 11
4.3.4 采集设置 13
4.3.5 碎部设置 13
4.3.6 放样设置 14
4.3.7 线放样设置 14
4.3.8 选择设置 15
4.4 卫星图 16
4.5 坐标系统 17
4.6网络设置 19
4.6.1 模式选择 19
4.6.2 GPRS网络设置 20
4.7 实时采集 24
4.7.1 采集主界面 24
4.7.2 采集文件操作 26
4.7.3 数据的采集操作 29
4.7.4 图形基本操作 33
4.7.5选取地物 33
4.7.6图层管理 37
4.7.7 手绘采集 40
4.7.8 高级 41
4.8 后处理采集 52
4.9加一个外接天线进行静态采集 63
4.10 数据存储与下载 65
4.11 工具 66
4.11.1 串口工具 66
4.11.2 数据字典 66
4.11.3 参数计算 69
4.11.4 在线更新 71
4.11.5 辅助工具 73
4.12摄像头的使用 74
第五章 实例 76
5.1实时差分采集点状地物 76
5.2采集过程中求解参数并更新当前项目坐标系 80
5.3 根据选择设置选取地物 85
5.4采集过程改变层的样式和属性的编辑 86
5.5点放样 90
5.6 线放样 92
5.7 碎部点文件（*dtl）文件格式 95
5.8 串口数据转发到 95

第一章 Hi-Q概述
1.1 软件组成
手持机上软件有一个：Hi-Q软件
1.2 软件安装
直接将Hi-Q软件这个文件夹拷到手持机上的NandFlash盘的根目录下。一般在仪器出厂的时候软件已经装好在仪器上了，用户只需查看软件版本是否最新，及时更新。
（注：在使用Hi-Q软件的时候，要将GeoData文件和Dic文件一起拷贝到NandFlash目录下。）
1.3 更新软件
公司将不定期的在公司官方网站上更新最新版本软件，并可提供用户直接下载更新，用户在下载的文件中，直接将Hi-Q软件这个文件夹拷到手持机上的NandFlash盘的根目录下，覆盖以前的文件即可，建议覆盖前对原来的exe文件做备份。
在公司网站上的下载目录里，同时有三个链接：Hi-Q软件，数据字典文件和坐标系统文件，软件使用说明书。其中Hi-Q软件和软件使用说明书同步更新，坐标系统文件和数据字典文件相对稳定。除非在更新说明里有表明，可以不用更新。
1.4 软件的卸载
手持机软件只要将Hi-Q软件文件夹删除即可。

第二章 手持机快速启用
2.1 一般手持机操作流程
1. 在电脑上新建工程文件、数据字典和坐标系统，详见桌面说明书。
2. 将电脑上建好的文件传输到手持机里面。
3. 接下来到户外用手持机工作之前，得先确定用何种作业模式进行工作和仪器的预先设置或者是坐标系统和网络参数设置等，比如差分选择设置等。
4. 用手持机进行各种采集工作。
5. 将手持机采集的数据传输到电脑上，在电脑上进行各种编辑和成图等各种GIS数据处理操作，或转换成其它GIS等软件支持的文件格式。
2.2 手持机数据传输操作
1. 在桌面软件上的操作详见桌面说明书。
2. 在电脑上第一次使用连接手持机之前，首先要安装随机附赠的光盘里面的手持机连接程序Microsoft ActiveSync 4.5，然后将数据线的USB口连接电脑USB口，将数据连接线有串口连接手持机数据传输接口。
3. 接下来会在电脑上弹出发现新硬件，此时到光盘的手持机驱动里面找到相应的驱动安装即可。
4. 然后就可以实现手持机与电脑的交互，实现下载数据或上传数据，与U盘一样可以对文件进行复制粘贴操作。可将桌面的图层和工作文件复制粘贴到手持机的NandFlash或SD卡里面的盘里。实现数据的手持机上传。同样可以将手持机里面的数据复制粘贴到电脑上面，实现数据的手持机下载。
5. 可使用蓝牙与RTK基站连接，就可以直接对RTK基站设置，与基站通迅。
第三章 手持机外观界面说明
3.1 手持机外观说明
5

3

4

2

1

图3.1
1. 数据传输接口。将数据连接线的串口连接手持机的串口，数据线的USB插头连接电脑的USB口，可以连接电脑下载数据或上传数据，支持USB连接操作，作U盘一样可以对文件进行复制粘贴操作，作数据传输使用，或者连接基站设置基站，与基站通迅。
2. 3.5英寸TFT彩色触摸显示屏。显示和进行各种交互操作。
3. 内置卫星天线接收区域。
4. 外置天线接口。可将标配的附件中外挂天线连接到此口，卫星接收中心转到外挂天线相位中心。
5. 功能按键操作区域。

3.2 手持机按键说明
退出键
F1功能键

方向键

F2
功能键

开关机键

确认键

图3.2

F1：功能键
F2：功能键
Esc：取消针对当前窗口的操作
Ent：回车确认键
方向键：切换按钮的焦点
· ：开机电源键/背光控制键
（注：长按开机/背光键2秒以上关机；短按小于1秒开关背光。在无需背光支持的时候，请关闭背光节省电量，有利于延长手持机工作时间。）
3.3 桌面界面
开机以后将进入如下界面。此为wince的桌面。
1. 点击“我的设备”可进入设备管理区域，对磁盘的管理和文档的操作和控制面版等的系统设置管理操作。此为电脑知识的基本操作，在此不作详述。
2. 点击“Hi-Q”进入手持机GIS采集软件的工作。详见第四章，手持机GIS采集软件操作说明。

图3.3
第四章 Hi-Q GIS采集软件
程序退出关闭按钮
4.1 Hi-Q GIS主界面

图4.1
在主界面上有九个按钮，分别为“实时采集”、“后处理采集”、“静态采集”、“坐标系统”、“网络设置”、“仪器设置”、“卫星图”、“工具”、“关于”。
4.2 关于

图4.2
4.2.1 软件版权
在此关于界面可以查看软件的版本号，软件版权所有，联系开发者。如图4.2
4.2.2 手持机信息
可以查看手持机仪器号，注册有效期及操作系统。如图4.3

图4.3
4.2.3 手持机注册
在此界面输入注册码，进行接收机注册。（此界面注册码为示例数据）

图4.4
4.3 仪器设置
4.3.1 仪器设置界面

图4.5
仪器设置里面的设置按钮：GPS设置、SBAS设置、采集设置、碎部设置、放样设置、线放样设置、选择设置。
4.3.2 GPS设置

图4.6
GPS类型：本软件可以接CSI主板的接收机和NovAtel OEMV主板的接收机。
COM端口：与主板的内置接口为COM2，如果不外接仪器，该端口不用设置。
波特率：与主板通信的波特率，如果不外接仪器，按照默认设置即可。
天线高：此处天线高设置针对动态采集有效。静态文件中需要重设天线高。
差分龄期：当差分龄期大于设定值时，解状态转为单点定位。
这个设置会自动保存，关机后不丢失不用重设，如果下次工作还是按此操作设置不变，则可以不用重新设置。完成后点“确定”返回仪器设置界面。
4.3.3 SBAS设置
4.3.3.1 模式选择
Q5 GIS采集器的实时差分工作模式包括GPRS方式和SBAS方式，这两种方式不可同时使用，且在使用前需进行相应的设置。如下图4.7所示，点击“使用工具”，弹出的工具界面点击“模式选择”(如图4.8所示)：

图4.7 图4.8
弹出的“模式选择”界面（图4.9），点击“获取当前模式”，结果如图4.10所示，查看其是否为WASS,如若不是，则需点击“设置当前模式”按钮前面的下拉菜单，选择“WASS”（如图4.11），然后点击“设置当前模式”，等待5秒钟，点击“获取当前模式”，结果如下图4.12所示，此种模式下即可进行SBAS差分采集数据。
注:同一主板中有两种模式的选择 ，即代表不同的差分方式。例如下图的“WAAS”表明了当前数据差分模式为SBAS,如为“AUTODIFF”则为GPRS模式（包括中海达网络和城市参考站系统）,这两种模式不可同时使用。

图4.9 图4.10

图4.11 图4.12
4.3.3.2 SBAS设置

图4.13 图4.14
自动：会自动收索卫星
取消SBAS差分：取消跟踪的SBAS卫星
定制：选择要跟踪的卫星号，最多选择两颗星。在我国选择129，137即可，如图4.14所示。
SBAS设置确定以后会自动保存，开关机不丢失。如果每次采集都用SBAS方式，只要设置一次，以后就可以不用重新设置了，除非要改变了差分模式。
设置完成后点“确定”返回仪器设置界面。
4.3.4 采集设置

图4.15
记录方式：分为按照距离采集，时间采集和手动采集。时间或者距离采集时，需在记录间隔设置相应的间隔值。
HDOP限制：当大于设定值时，不予采集。
解类型限制：单点定位、SBAS、RTD、RTK浮动解、RTK整数解，精度依次提高。设置为较低精度时，当前解精度高于的时候可采集，反之，不可采集。
参数输入完成后点“确定”返回仪器设置界面。
4.3.5 碎部设置

图4.16
此为碎部点采集之前进行的一系列设置。
1. 碎部点名前缀：即与下面的“起点编号”组合形成点名。且编号是以1为步长增加。
2. 碎部点标记：即加标注的时候会显示在图上碎部点旁边。
3. 加标记：选中“注点名”则图上点名在碎部点旁显示；选中“注标记”则图上碎部点标记在碎部点旁显示。
4. 碎部点层可见：用来控制碎部点的可见与否。
4.3.6 放样设置

图4.17
此为进行目标点放样的时候进行的一系列设置。
1. 放样提示精度：即在这个范围内图上则会显示为 ，即表示接近放样点，在自己设置的放样提示精度之内。
2. 放样精度：即在这个范围内图上则会显示为，即表示已在自己设置的放样精度内，此处即确定为放样点的位置。
4.3.7 线放样设置

图4.18
现在的线放样中只提供“两点定线”的功能。
这其中的两点又提供两种输入方式：
1. 输入端点坐标
点击“起点”后面的“输入”按钮，在弹出的对话框中输入起点的坐标

图4.19
“终点”坐标的输入方法同上。
2. 从点库中获取端点坐标
点击“起点”后面的“点库”按钮，在弹出的对话框中，可点击下拉菜单选择一个碎部点库，进而选择其中的一个点（在此点前的复选框打勾）作为起点坐标。终点坐标相同操作。

图4.20
4.3.8 选择设置
具体请参见5.3节实例。

图4.21

4.4 卫星图
此功能为查看当前卫星状态。直接关闭界面则为退出，返回主界面。
8
6
5

4
3
2
1
7

图4.22
1. 卫星信噪比，当前所有卫星对应的信噪比柱状图。以第一个柱体为例：下排2表示卫星号，上排48表示该卫星此时刻的信噪比。
2. 列表查看信噪比按钮。打开界面，可以查看每颗可见卫星的卫星号、高度角、方位角、信噪比等的精确值（图4.23）。此时在测试的时候，输入文件名，点击按钮“记录信噪比”，可以记录下每个时段的信噪比，并记录在文件里面，默认路径为在当前程序所在文件夹内。

图4.23
3. 卫星图。在此图上可以很直观的看到每个卫星的高度角和卫星号。最里面高度角为90度，由里往外每一环逐一减少30度。
4. 状态栏。在状态栏上面一行显示的是当前GPS时间和当前高程，在时间上加8小时为北京时间。下面一行显示的为当前经纬度坐标。
5. 为关闭当前窗口按钮。
6. 手持机电源电量
7. 当前解状态模式。一共有四种模式：①、无解。即当前没有可用卫星达到定位，可能手持机是在室内或卫星屏蔽区域，所有无卫星状态或极少卫星状态。②、单点定位。即当前是无基站无差分状态，是单点定位状态。③、SBAS差分 。④、RTD差分解 。⑤、RTK浮动解 。⑥、RTK整数解 。⑦、固定位置
8. 可用卫星数。就是当前参与解算的卫星数目，与下排可见卫星数目有可能不一致。
1
4.5 坐标系统

图4.24
在上图中（1）下拉列表里面会显示列出以前所有保存的坐标系统设置。需要哪个直接选择即可。如果要重新设置则在标签“坐标系”下的当地椭球列表中选择所需要的椭球。然后点击标签“投影”。
修改坐标参数后，点击“保存”按钮，可生成新的坐标系文件。但模板坐标系文件不可修改。

图4.25 图4.26
在投影方法下拉列表中选择所需要的投影，如例子中的是高斯自定义投影方法，可以设置中央子午线和各个常数或者是其它投影所需要输入的各个参数。然后点击标签“椭球转换”，如图4.26。
在转换模型列表中选择所要的转换模型，然后在内容里输入相应的参数。然后点击标签“平面转换”。

图4.27 图4.28
选择转换模型，然后输入相应的值。若无平面转换，则选择无（如图4.27）。点击标签“高程拟合”，在高程拟合里选择拟合方法和模型或无高程拟合，然后输入相应的参数（如图4.28）。此时一定要注意记住保存坐标。然后直接关闭界面则为退出，返回主界面。
4.6网络设置
4.6.1 模式选择
Q5 GIS采集器的实时差分工作模式包括GPRS方式和SBAS方式，这两种方式不可同时使用，且在使用前需进行相应的设置。如下图4.29所示，点击“使用工具”，弹出的工具界面点击“模式选择”(如图4.30所示)：

图4.29 图4.30
弹出的“模式选择”界面（图4.31），点击“获取当前模式”，结果如图4.32所示，查看其是否为AUTODIFF,如若不是，则需点击“设置当前模式”按钮前面的下拉菜单，选择“AUTODIFF”（如图4.33），然后点击“设置当前模式”，等待5秒钟，点击“获取当前模式”，结果如下图4.34所示，此种模式下即可进行GPRS方式采集数据。
注:同一主板中有两种模式的选择 ，即代表不同的差分方式。例如下图的“WAAS”表明了当前数据差分模式为SBAS,如为“AUTODIFF”则为GPRS模式（包括中海达网络和城市参考站系统）,这两种模式不可同时使用。

图4.31 图4.32

图4.33 图4.34
4.6.2 GPRS网络设置
做GPRS差分则必需对网络进行设置。在GPRS打开之前确定是否已经安装好了手机卡。或者手机卡没有装好则会在界面下方出现提示。

图4.35 图4.36
当初始连接通过以后，即第二行状态变绿色后可以进入设置里面进行各项网络参数设置（如图4.35）。
如果当前GPS网络选择为“VRS参考站”模式（如图4.36）。则设置如下：
网络地址：在网络地址里输入IP。如果是中海达网络为202.96.185.34，如果是城市VRS则为由运营商提供的IP。
网络端口：在网络端口里面输入相应的端口，用中海达公司服务器VRS方式登录，手持机采用的端口为2102，基站的端口设置为8000；如果是城市VRS则为由运营商提供的端口 。GPS网络里面选择VRS。
用户名：中海达CORS为输入当前手持机背后的标示的仪器号，且将第一位数0改为1。
如果是城市VRS则由运营商提供。
密码：为中海达公司提供的服务器密码。如果是城市VRS则由运营商提供。
源结点:若为中海达CORS则是提供当台手持机差分基站的网络工作组和用户组组合后的一串数字；如果为城市参考站VRS则输入相应VRS提供的用户名和密码，源结点要获取源列表，要选择为DGPS或者RTCM。
设置完成以后点确定保存即可。

图4.37
如果当前GPS网络选择为“中海达网络模式”。则设置如下：
网络地址：在网络地址里输入IP。
网络端口：在网络端口里面输入相应的端口，手持机和基站的端口都要设置为8000
仪器号：中海达CORS为输入当前手持机背后的标示的仪器号，且将第一位数0改为1。
用户组：与基站要设为同一个组号，前4位为区号，后三位为组号，且只能小于255。
工作组：与基站同一工作组号，只能填小于255的三位数。
设置完成以后点确定保存即可。
（注：如果运营商更改了则保存参数后退出软件重新进入网络设置重新连接一次。）
2

1

图4.38 图4.39
当参数设置好返回以后。点上图“连接服务器”按钮。当GPRS启动成功，并初始化成功后，点“连接服务器”才可用。当用户名和密码验证通过以后如果基站有差分过来则可以看到进度条会不断的滚动。然后点击2按钮则可以进入实时差分工作界面开始采集工作。
注：在下图界面中可看到网络设置界面最上方有“域名”、“直转”、“转发”三个复选框。
1. 域名：
由下两图可看到勾上“域名”前的复选框之后“网络地址”变为了“域名地址”，即像如今的万维网一样，可以不输入IP地址，输入域名地址也可正常联网使用。

图4.40 图4.41
2. 直转：
HI-Q软件中加了一个转发属性信息的功能，即将采集得到的地物的坐标及属性信息实时的发送到服务器上。直转指的就是同一个服务器既用来转发差分信号，也用来接收上传的属性信息。
它的使用过程：先设置好如下图4.42的网络地址、端口等，然后勾上“直转”前的复选框，其他操作与正常的登录网络相同。如果已接收到差分信号，即可进行采集，每采集一个数据保存时，会发现“记录”旁边多了一个“网络上传”的按钮（图4.43），点击“网络上传”按钮，此按钮以及“记录”按钮变为灰色，即表示正在上传中，等按钮恢复可用状态即可继续采集。

图4.42 图4.43
3. 转发：
转发与直转类似，都是用来发送采集得到的地物的属性信息的，它们的区别在于：直转是用同一个服务器转发差分信号和接收属性信息，而转发则用两个服务器，一个用于转发差分信号，一个用于就收属性信息。
操作过程如下：
勾上“转发”前面的复选框之前设置好用来转发差分信号的服务器的网络地址、端口、用户名、密码等（图4.44）；设置好之后勾上“转发”同样设置转发地址、端口、用户名、密码等（图4.45）。都设置好之后，点击“确定”，点击“连接服务器”，收到差分信号之后即可采集数据，并上传属性信息，操作与直转相同。

图4.44 图4.45
附：做中海达VRS时，手薄设置基站相应设置：
a) 要将基站的网络设置 “中海达网络”。

图4.46
b) 要将基站的网络端口设置为8000。

图4.47 图4.48
c) 在基站的基准站上应设置为如下图所设：
i. 将差分方式选为：DGPS
ii. 将差分电文选为：RTCM
4.7 实时采集
4.7.1 采集主界面
17
16
15
2
1

图4.49

1. 工具条。采集操作的所有工具按钮和实现操作几乎都在此。依次为：放大、缩小、平移、全屏、获取当前GPS点的位置、选取地物、图层编辑和手绘采集。
2. 图形界面工作区。在此区域可以实时查看所采集的所有要素的图形直观显示。并在工作区域可以实现对要素的选择编辑放大缩小等等图形操作。
3. 采集按钮。“+”：采集当前GPS点所在的位置，点击一次，记录一个GPS点。 “++”为自动记录GPS点，按照“采集设置”里的设置来采集。采集过程中状态为“||”，结束一地物采集后状态为“++”。此采集只保存在内存中，所以要注意点记录，这样才不会丢失。
4. 交叉采集按钮。采集的时候交叉采集另外一个要素的开始与结束控制。
5. 界面关闭。按此按钮则为退出采集界面返回到主界面。关闭时同时保存为*zgs文件，如果新建文件，不保存，则将之前文件删除；如果是打开原有文件，不保存，也会将原有打开文件保留。
6. 电池电量显示。数字为剩余电量的百分比。
7. 差分源显示。点击可查看当前的差分状态下，差分源是SBAS还是GPRS。旁注数字为差分龄期，差分龄期大于10时，显示为红色字体。
8. 解状态。可点击查看具体状态。
9. 参与解算卫星数目。显示的数字为当前参与解算的卫星数目。点击可以打开卫星图界面实时查看当前卫星状态。
10. 当前工作项目文件名显示。
11. 当前图形界面上图形显示的比例尺。
12. 当前GPS点的坐标，单位为米。可显示为经纬度坐标或平面坐标。
13. HDOP值，如上面介绍的4.3.4采集设置中可进行HDOP值的限定，采集的过程中如果超过那个限定， HDOP值将变为红色，且不可采集；如果符合限定就是黑色表示，可正常采集。
14. 高级：点击显示高级功能。具体见以下内容。
15. 已采集的地物。
16. GPS当前点，大红箭头表示。
17. GPS轨迹点，小绿色十字丝表示。
18. 撤消，逐个减少未记录的点，点击一次取消一个直至未记录的点全部取消。
19. 方向指示，箭头所指方向为北。
4.7.2 采集文件操作

图4.50 图4.51
点击文件按钮，在列表中选择“设置工作文件”，打开工作文件菜单管理。在这可以新建工作文件或打开工作文件，也可打开上次的工作文件（图4.51）。

在新建工作文件后，接下来让你选择一个对应的已经建好的数据字典文件：

图4.52 图4.53
然后选择确定后，再选择一个当前项目所需的坐标系统文件（图4.53）：

点击“确定”

图4.54
会弹出坐标系统的具体各项值，这里您可以修改坐标系的名字（注意不可修改“国家名.”即如图不可修改“中国.”只可修改“GZ”）以及相应的参数，如果需要用修改后的坐标系工作，要点击“保存”。如下：
（注如果修改了坐标系的参数一定要点“保存”否则设置无效；且如果无椭球转换、平面转换、高程拟合等参数，一定要选择为“无”，全是“0”的话是错误的。）

图4.55 图4.56
切换到“椭球转换”页，如果需要启用三参数，可进行选择输入，如下图：

图4.57 图4.58
设置好后点击“保存”，弹出如下图4.60所示界面，点击“OK”即可：

图4.59 图4.60

图4.61 图4.62
这样即完成项目的新建，即可开始采集工作。
4.7.3 数据的采集操作
4.7.3.1 采集地物
当工作项目建立以后就开始对数据进行采集工作了。
点击图中的“+”，即可添加当前GPS所在的点，如下图

图4.63
点击“记录”，指明当前记录的是什么地物。如果需记录线地物，则至少需要采集两个点，记录面地物，则至少需要记录三个点。如下图记录的树，为点地物。
（注：完成一个地物的采集就记录一次，可以按照数据字典里的设置，编辑采集要素。）

图4.64 图4.65
对三种数据都有两种方式的采集：自动采集和手动采集。接下来的所有操作则为以下几个小节4.7.3.2和4.7.3.3和4.7.3.4的操作。如此循环操作一次即可完成一个要素的采集，如此不断操作即可完成所有的要素野外采集工作。
4.7.3.2 点状地物采集
如果当前设置的方式为手动采集，则采集步骤为：首先将手持机放到要采集的位置点上，然后点击下图中按钮 “+”即可完成采集一个点要素。
如果当前设置的方式为自动采集，则采集步骤为：点击按钮 “++”则开始按钮自动采集间隔设置方式自动开始采集点。当要结束采集则再次按按钮“++”，此时状态为“||”即可完成自动点采集，这样采集的点为一系列的点列，即多个点。

图4.66
采集完后，点“记录”，会弹出数据字典中预先设置的要素，可以选择点地物，编辑属性进行记录。
4.7.3.3 线状地物采集
如果当前要素选择的是线类型，且如果当前设置的方式为手动采集，则采集步骤为：首先将手持机放到要采集的线的某个位置点上，然后点击下图中按钮“+”即可完成采集一个线要素上的一个点，然后再在这条线的其它拐点处用相同方法采集线上的每个点。完成点击“记录”即完成当前线地物的采集。
如果当前要素选择的是线类型，且如果当前设置的方式为自动采集，则采集步骤为：点击按钮“++”则开始按钮自动采集间隔设置方式自动开始采集，然后拿着手持机沿着采集的线路一直走到这条线的结束采集地方。点击“||”，可结束当前的自动采集。点击“记录”即可完成自动当前线地物的采集。

图4.67
4.7.3.4 面状地物采集
如果当前要素选择的是面类型，且如果当前设置的方式为手动采集，则采集步骤为：首先将手持机放到要采集的面的某个位置点上，然后点击下图中按钮 “+”即可完成采集一个面状地物上的一个点，然后再在这个面的其它拐点处用相同方法采集面上的每个点。完成后点击“记录”即完成当前面地物的采集，完成后它会自动首尾封闭当前面状地物，并按钮指定的颜色填充当前面。
如果当前要素选择的是面类型，且如果当前设置的方式为自动采集，则采集步骤为：点击按钮“++”则开始按钮自动采集间隔设置方式自动开始采集，然后拿着手持机沿着采集的线路一直走到这个面的结束采集地方。点击“||”，可结束当前的自动采集。点击“记录”即可完成自动当前线地物的采集，完成后它会自动首尾封闭当前面状地物，并按钮指定的颜色填充当前面。

图4.68
4.7.3.5 交叉采集
交叉采集就是当前正在采集一个地物的同时，在还没有结束当前地物的采集条件下，只暂停当前地物采集而去开始采集另外一个要素地物。
操作步骤为：采集第一个地物没有点击“记录”完成采集，点击按钮“+…+”，在弹出的对话框中点击确定，暂停当前地物采集，如下图4.69。 然后按照采集地物的步骤，即可采集另一地物（图4.70）。

图4.69 图4.70

当完成后点“记录”就可完成采集，如下图4.71。

图4.71 图4.72

然后拿着手持机到第一个地物采集的位置，开始继续刚才第一个地物的采集操作。
点击红色框处“…+”，重新开始第一个地物的采集，如下图。

图4.73 图4.74
采集完后，记录即可，采集结果如下图4.75所示。
4.7.4 图形基本操作

, 图4.75 图4.76
图4.76所示的红色框中，顺序为放大，缩小，平移，全屏，获取当前。
4.7.5选取地物
点击下图4.77所示 “选取地物”按钮，即可选取当前视图上的某个地物。当点击到某个地物上时，如果选中该地物，会弹出如图所示菜单，可以对选中的地物做进一步的操作。

图4.77
点击“查看地物”，如下图：被选中的地物前有个+号。
3
2
1
2
3
1

图4.78 图4.79

如图4.78：
1：当前选中地物所属的要素层。
2：当前选中的地物在该要素层里是第几个地物。
3：当前选中的树层中，还有的别的地物。

展开，如图4.79：
1：该地物的坐标。0：表示该点地物的第一个坐标（也就仅有一个坐标）。线面地物会有多个点组成，每个节点的坐标会依次列出。
2：该地物的属性
3：如果该是线地物，会列出线地物的长度；面地物，会列出其周长和面积。

展开各节点，如下图4.80和图4.81：

图4.80 图4.81

如果修改地物的属性值，如下图：

2

2
1

图4.82 图4.83
1：选中要修改的项，
2：在此处输入要修改的属性值（如图4.82）。
输入后，点击“确认修改”即可。即修改了属性值为“杨树”（如图4.83）。

点击“<<<”按钮，返回到主界面。
还可以选择一个地物，并设置其为目标点，如下图4.84，选择地物之后，点击“设为目标点”

图4.84 图4.85
我们可以看到上图4.85的状态栏中多出了一个方向指示，它们的单位都为米，可以对放样起到一个指示的作用。
同时上图也可以看到目标点周围多出一些虚线的圆环，这表示我们已经接近目标点，这个是否接近的数值是由我们自己在“高级”→系统设置→放样设置中设定。如下图，我们设置的放样提示精度是10米，即如果图上有虚线的圆环出现即表示我们进入了目标点10米范围。起到一个提示的作用。

图4.86 图4.87

同时也看到还有一个“放样精度”，即在此范围内则表示找到放样点。这时候也会有一个提示，如图4.87，圆环会变为红色的实线。

如需要取消目标点，请重新选择该地物，如图4.88：

图4.88
点击上图中的“设为目标点”即可取消。
也可在选择地物后对其进行删除和取消选择的操作。
4.7.6图层管理

图4.89
点击按钮可以进入图层要素管理界面，在这可以设置图层的可见可编辑状态。在此界面中列出了工作项目的所有图层要素。
1

图4.90
如图4.90，在此界面下选中一个要素图层，然后点击表头的可见或可编辑表头，即可改变当前选中要素图层的状态。

1：图层上移和下移。在多个图层显示时，如果同一个点有多个地物，最下层的图层里的地物，会被上层的图层遮挡。

图4.91 图4.92
2：地物列表，会显示该图层的所有地物，如图4.91。
3：图层属性，可查看数据字典中对该地物的设置，如图4.92。

图4.93
4：全屏图层，选择要全屏显示的图层，点击“全屏图层”，则主界面会显示该要素的所有地物，如图4.93。
5：删除图层，会将选择图层里的所有已采集的地物删除，但数据字典中还保留对该层的设置，可以重新采集地物，如图4.94。点击“是”，则返回主界面，已采集的两颗树已被删除。
如下图4.95所示：

图4.94 图4.95
4.7.7 手绘采集

图4.96 图4.97
点击按钮，点击屏幕工作区域，就可以开始手绘点，如图4.97。
如果需要撤销一个未记录的点，点击“撤销”按钮，撤销一步采集，如图4.98。

图4.98 图4.99

结束绘制，点“记录”按钮，选择地物，编辑属性，记录即可，结果如图4.99所示。

4.7.8 高级

图4.100
4.7.8.1 长度面积计算

图4.101 图4.102
先采集一个地物，没记录之前点击“量算长度面积”（图4.101），就会弹出当前蓝色线条的长度和所围的面积，如图4.102所示。

4.7.8.2 碎部点采集
这里讲的碎部点采集是一个独立的只采集地理坐标的一种简单的采集方式，它没有图层的概念，最终采集的结果会保存为*.dtl格式，可用记事本直接打开。
首先需确定碎部点记录的文件，如图4.103打开或者新建一个碎部点文件。

图4.103 图4.104

确定之后来到采集主界面，如下图。

图4.105 图4.106

这时候点击“＋”即会弹出如图4.106所示界面，我们可以输入点名和标注。点击“记录”就保存，“放弃”就取消此次采集。当再次点击“＋”采集时，点名会以1为步长进行累加。

也可以点击“＋＋”自动采集，在此之前我们要到“高级”→“系统设置”→“采集设置”/“碎部设置”中将“记录方式”选择为“时间”或者“距离”/修改点的初始名，确定回到主界面之后点击“＋＋”采集才有效，如图4.107，“＋＋”号变为了“||”表明已经开始采集。这时候它是实时保存的。
记录的碎步点
点名

图4.107
