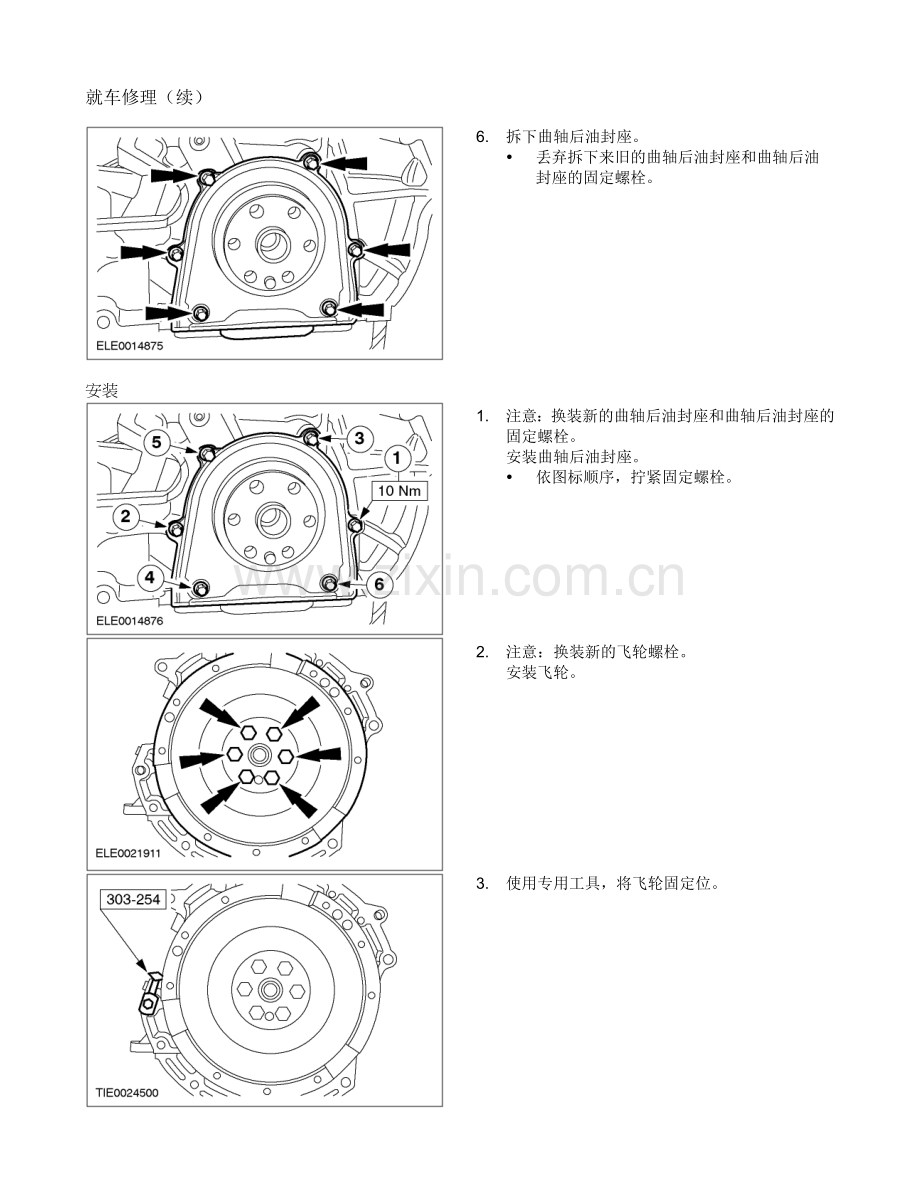

后油封（21 468 4）专用工具飞轮固定工具 303-254 （21-135）拆卸 1. 拆下油底壳，参阅在本章内的油底壳。 2. 拆下离合器片和压板，参阅308-01。 3. 使用专用工具，将飞轮固定住。 4. 拆下飞轮。丢弃拆下来的螺栓。 5. 拆下专用工具。就车修理（续）安装 6. 拆下曲轴后油封座。丢弃拆下来旧的曲轴后油封座和曲轴后油封座的固定螺栓。 1. 注意：换装新的曲轴后油封座和曲轴后油封座的固定螺栓。安装曲轴后油封座。依图标顺序，拧紧固定螺栓。 2. 注意：换装新的飞轮螺栓。安装飞轮。 3. 使用专用工具，将飞轮固定位。就车修理（续） 4. 拧紧飞轮螺栓。依图标的顺序，分3个步骤拧紧螺栓。第一步骤：紧至50Nm 第二步骤：紧至80Nm 第三步骤：紧至112Nm 5. 拆下专用工具。 6. 安装离合器片和压板，参阅308-01。 7. 安装油底壳，参阅本章油底壳。拆卸发动机－配备自动变速器的汽车（21 134 0）分解发动机（21 134 8）专用工具万用凸缘固定扳手 205-072 （15-030A） 205-072用的连接器 205-072-02 （15-030A-02）冷却水管固定夹的拆卸/安装器 303-397 （24-003） 303-435-06用的固定平板 303-435-11 （21-146C）专用工具 303-435用的固定托架 303-435-06（21-031B）固定架 303-435 （21-187）气门杆油封钳 303-508 （21-211）发动机吊架 303-122 （21-068A） 1. 使用专用工具，将发动机固定到作业台上。 2. 拆下专用工具。分解（续） 3. 拆下排气歧管。丢弃已拆下的旧垫片。 4. 拆下进气歧管。 5. 使用专用工具，拆开冷却水管。 6. 拆下动力转向泵。分解（续） 7. 使用专用工具，拆开火花塞的电气连接器。 8. 拆下气门室盖。 9. 拆下附属配备驱动皮带的惰轮。 10. 拆下水泵皮带轮。分解（续） 11. 使用专用工具，拆下曲轴皮带轮。丢弃已拆下来的旧曲轴皮带轮固定螺栓。 12. 拆下发动机前盖板。 13. 释放正时链条的张力。 1. 将正时链条张力器的棘轮的锁定打开。 2. 施加压力到正时链条的导板上。 3. 使用一支合适的销子固定正时链条张力器。分解（续） 14. 注意：使用一支开口扳手固定住凸轮上的六角形部位，以固定住凸轮轴。拆下凸轮轴链轮和正时链条。 15. 拆下链条导板。 16. 拆下链条张力器。 17. 拆下机油泵链条的导板。分解（续） 18. 拆下机油泵链条的张力器。 19. 使用专用工具，旋松机油泵链轮的固定螺栓。 20. 拆下机油泵链条。 1. 拆下机油泵链轮的固定螺栓。 2. 将机油泵链条和机油泵链轮一起拆下来。 21. 警告：依图标的顺序，拆下凸轮轴轴承盖。注意：分数个阶段，以每次旋松螺栓2转的方式，拆下所有的凸轮轴固定螺栓。拆下凸轮轴轴承盖。拆下凸轮轴。拆下气门挺杆。分解（续） 22. 警告：依图中所示顺序，拆下气缸盖螺栓。拆下气缸盖。丢弃拆下来的旧气缸盖垫片。 23. 拆下水泵。丢弃旧的O形环。 24. 拆下节温器壳体。丢弃旧的垫片。 25. 拆下爆震传感器。分解（续） 26. 拆下曲轴箱强制通风（PCV）软管。 27. 拆下机油滤清器的座连接器。丢弃旧的垫片。 28. 拆下离合器片和压板，参阅308-01。 29. 使用专用工具，固定住飞轮。 30. 拆下飞轮。丢弃旧的螺栓。 31. 拆下专用工具。分解（续） 32. 拆下曲轴后油封座。丢弃拆下的旧油封座和固定螺栓。 33. 注意：检查油底壳放油塞的油封有无损坏，视需要更换新的放油塞。 34. 注意：向下拉出油底壳，以防油污或外物进入发动机内。拆下油底壳。 35. 拆下机油泵。丢弃旧的垫片。组合发动机（21 134 8）专用工具万用凸缘固定扳手 205-072 （15-030A） 205-072用的连接器 205-072-02 （15-030A-02）冷却水管固定夹的拆卸/安装器 303-397 （24-003）曲轴TDC的正时螺栓 303-507 （21-210）组合专用工具气门杆油封钳 303-508 （21-211）凸轮轴定位正时平板 303-376 （21-162B）发动机吊架 303-122 （21-068A）一般设备发动机吊具 M6×10mm螺栓材料规格硅利康密封胶 WSE-M4G323-A6 Hypoid机油 SQM-2C9002-AA 1. 注意：换装新的机油泵垫片。安装机油泵。分两个步骤拧紧固定螺栓。第一步骤：紧至10Nm 第二步骤：紧至23Nm 组合（续） 2. 注意：在涂抹密封胶后要在10分钟内安装油底壳，并在15分钟内拧紧所有螺栓。在油底壳上涂抹宽度3mm的硅利康密封胶。 3. 使用直标尺，使在正时链条侧面的油底壳和气缸体的接合面对正。 4. 拧紧油底壳固定螺栓。依图中所示顺序拧紧油底壳固定螺栓。 5. 注意：换装新的曲轴后油封托架和曲轴后油封托架固定螺栓。安装曲轴后油封托架。如图所示，依序拧紧固定螺栓。 6. 注意：换装新的飞轮螺栓。安装飞轮。组合（续） 7. 使用专用工具，将飞轮锁在定位。 8. 拧紧飞轮螺栓。依图所示，分三阶段依序拧紧螺栓。阶段1：紧至50Nm 阶段2：紧至80Nm 阶段3：紧至112Nm 9. 拆卸专用工具。 10. 安装离合器片和压板，更多信息，参阅308-01。 11. 注意：换装新的机油滤清器的座连接器垫片。安装机油滤清器的座连接器。 12. 安装曲轴箱强制通风（PCV）壳体。组合（续） 13. 安装爆震传感器。 14. 注意：换装新的节温器壳体垫片。安装节温器壳体。 15. 注意：换装新的水泵O型环。安装水泵。 16. 注意：用新的气缸盖螺栓和垫片来安装。安装气缸盖。分5阶段拧紧气缸盖螺栓。阶段1：紧至5Nm 阶段2：紧至15Nm 阶段3：紧至45Nm 阶段4：紧90度阶段5：紧90度。组合（续） 17. 注意：只能朝着发动机平时转动的方向转动发动机。转动发动机直到第1缸，活塞位在上止点（btdc）前大约60度的位置。 18. 安装气门挺杆。 19. 小心：约在第1缸上止点（TDC）位置安装凸轮轴。安装凸轮轴。分成数个阶段，依图中所示顺序，每次旋转半转均匀的拧紧凸轮轴轴承盖螺栓。使用Hypoid机油涂抹凸轮轴轴承盖。分两阶段拧紧螺栓。阶段1：紧至7Nm 阶段2：紧至16Nm 20. 安装专用工具。 21. 安装油泵链条。 1. 将机油泵链条和机油泵链轮一起装上。 2. 安装机油泵链轮的固定螺栓。组合（续） 22. 使用专用工具，拧紧机油泵链轮的固定螺栓。 23. 安装机油泵链轮的张力器。 24. 安装机油泵链条的导板。 25. 安装正时链条的张力器。组合（续） 26. 安装正时链条导板。 27. 小心：在此一阶段，勿完全将凸轮轴链轮锁紧，确认凸轮轴链轮可以在凸轮轴上转动。小心：使用一支开口扳手固定住凸轮轴上的六角形部位，以防止凸轮轴转动。安装两个凸轮轴链轮。安装正时链条。 28. 对正时链条施加张力。对正时链条施加压力，使固定销可被拆卸下来。 29. 小心：使用一支开口扳手固定住凸轮轴上的六角形部位，使其固定不动。拧紧凸轮轴链轮的固定螺栓。组合（续） 30. 注意：在涂抹硅利康密封胶后，必需在10分钟内安装发动机前盖。涂抹3mm宽度的硅利康密封胶在发动机前盖上。 31. 安装发动机前盖依图中所示顺序，分四阶段拧紧螺栓。阶段1：螺栓1-8：紧至10Nm 阶段2：螺栓9：紧至48Nm 阶段3：螺栓10-19：紧至10Nm 阶段4：螺栓20-22：紧至48Nm 组合（续） 32. 从气缸体上，拆下气缸体下方的盲塞并安装专用工具。 33. 注意：仅可依发动机正常的转动方向来转动发动机。转动发动机直到第一缸活塞到达上止点的位置。 34. 安装曲轴皮带轮到曲轴上，并使用1支M6×10mm的螺栓将曲轴皮带轮固定到前盖板上，用手拧紧该螺栓。 35. 小心：不可将曲轴皮带轮的固定螺栓拧紧在正时工具上，使用专用工具，防止移动。注意：安装一支新的曲轴皮带轮固定螺栓。使用专用工具，拧紧曲轴皮带轮固定螺栓。组合（续） 36. 拆卸曲轴皮带轮固定螺栓（M6×10mm） 37. 小心：不可将曲轴皮带轮螺栓拧紧在正时工具上。使用专用工具，拧紧曲轴皮带轮固定螺栓。 38. 拆卸专用工具。 39. 拆卸专用工具。组合（续） 40. 注意：仅可依发动机正常转动的方向来转动发动机。转动发动机两转并检查气门正时。 41. 安装气缸体下面的盲塞。 42. 注意：当换装新的曲轴皮带轮或发动机前盖时，使用辅助工具新部件，必需和CKP传感器对准。注意：此阶段不可拧紧螺栓。 1. 松开CKP传感器固定螺栓。 2. 插入辅助工具，使它能钩到曲轴皮带轮的轮齿内。 43. 拧紧CKP传感器固定螺栓。拆卸工具。组合（续） 44. 安装水泵皮带轮。 45. 安装附件驱动皮带惰轮。 46. 在图中所示区域使用一小宽度的密封胶涂抹。 47. 注意：如有必要，换装新的气门盖板垫片。安装气门盖板。依图中所示顺序拧紧气门盖板。组合（续） 48. 使用专用工具，安装火花塞。 49. 使用专用工具，连接火花塞电气连接器。 50. 注意：换装新的排气歧管垫片。安装排气歧管。 51. 安装动力转向油泵。组合（续） 52. 使用专用工具，安装冷却液软管。 53. 安装进气歧管。 54. 安装专用工具，并用适当的吊架来支撑发动机。 55. 拆卸专用工具。安装发动机－配备自动变速器的汽车（21 134 0）
