电压导学案.docx

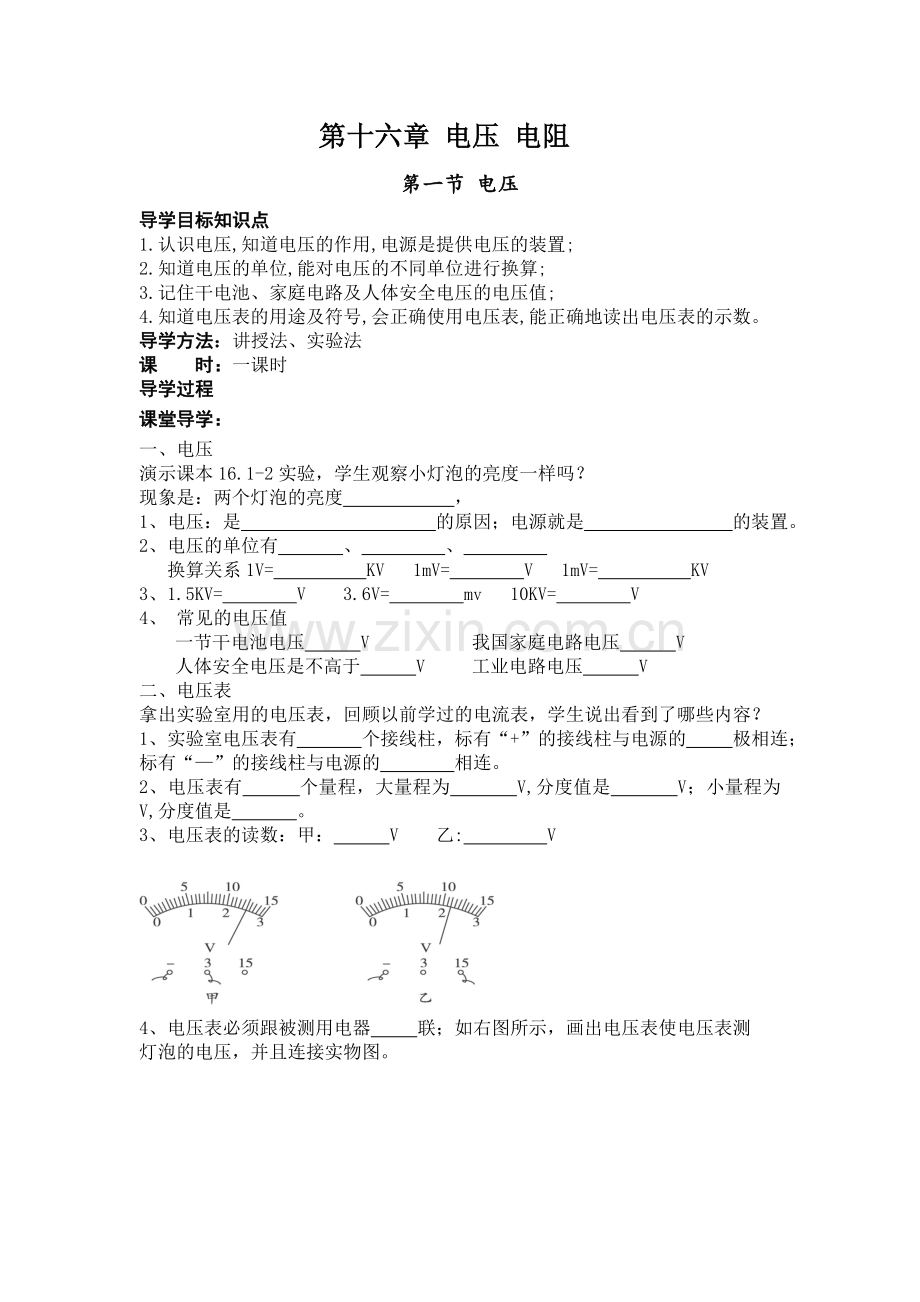

第十六章 电压 电阻
第一节 电压
导学目标知识点
1.认识电压,知道电压的作用,电源是提供电压的装置;
2.知道电压的单位,能对电压的不同单位进行换算;
3.记住干电池、家庭电路及人体安全电压的电压值;
4.知道电压表的用途及符号,会正确使用电压表,能正确地读出电压表的示数。
导学方法：讲授法、实验法
课 时：一课时
导学过程
课堂导学：
一、 电压
演示课本16.1-2实验，学生观察小灯泡的亮度一样吗？
现象是：两个灯泡的亮度 ，
1、电压：是 的原因；电源就是 的装置。
2、电压的单位有 、 、
换算关系1V= KV 1mV= V 1mV= KV
3、1.5KV= V 3.6V= mv 10KV= V
4、 常见的电压值
一节干电池电压 V 我国家庭电路电压 V
人体安全电压是不高于 V 工业电路电压 V
二、电压表
拿出实验室用的电压表，回顾以前学过的电流表，学生说出看到了哪些内容？
1、实验室电压表有 个接线柱，标有“+”的接线柱与电源的 极相连；标有“—”的接线柱与电源的 相连。
2、电压表有 个量程，大量程为 V,分度值是 V；小量程为 V,分度值是 。
3、电压表的读数：甲： V 乙: V

4、电压表必须跟被测用电器 联；如右图所示，画出电压表使电压表测
灯泡的电压，并且连接实物图。

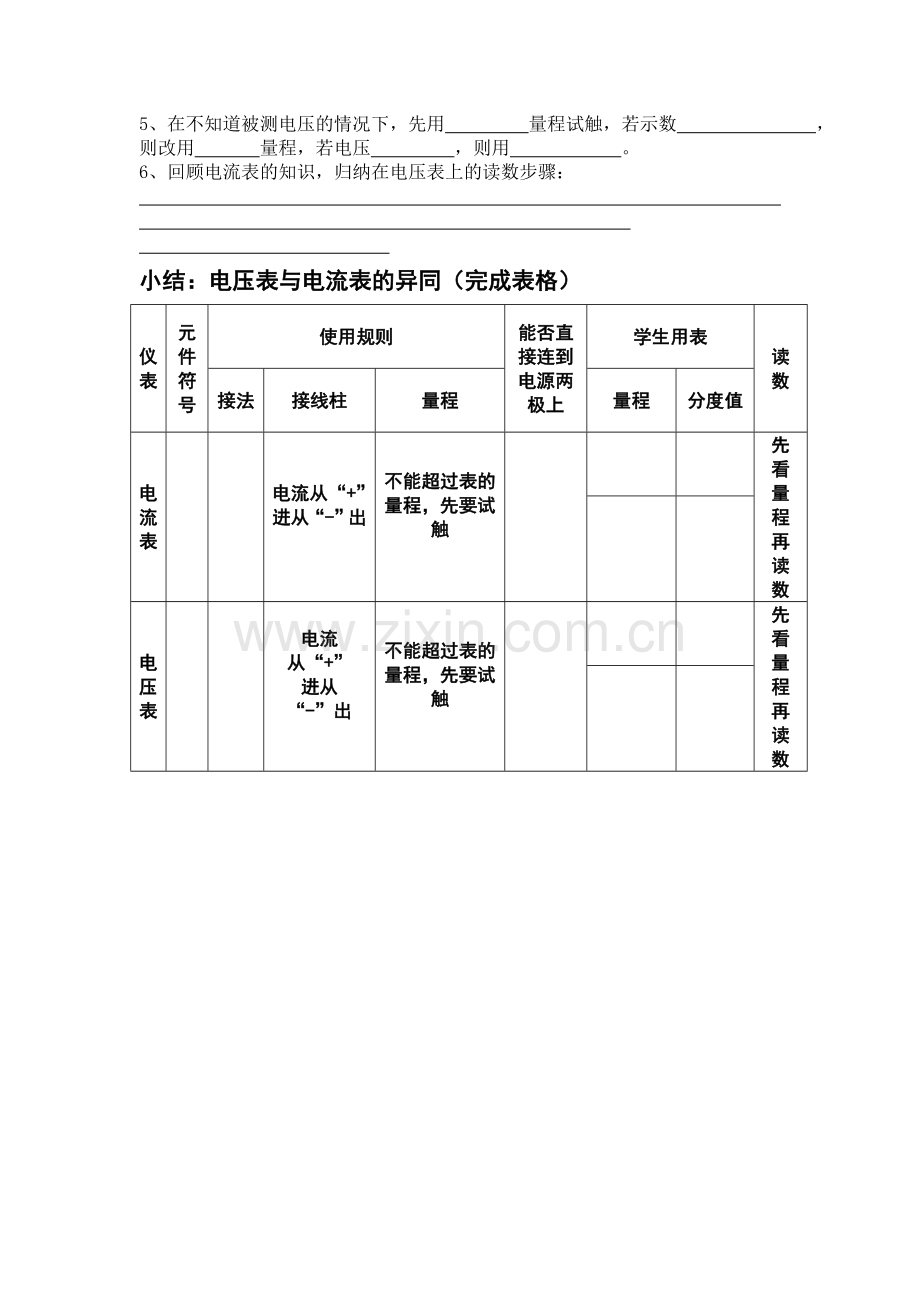

5、在不知道被测电压的情况下，先用 量程试触，若示数 ，则改用 量程，若电压 ，则用 。
6、回顾电流表的知识，归纳在电压表上的读数步骤：

小结：电压表与电流表的异同（完成表格）
仪表
元件符号
使用规则
能否直接连到电源两极上
学生用表
读数
接法
接线柱
量程
量程
分度值
电流表

电流从“+”进从“-”出

不能超过表的
量程，先要试触

先看量程再读数

电压表

电流
从“+”
进从
“-”出

不能超过表的量程，先要试触

先看量程再读数

课后练习
1、电压就是使电路中有 的条件，电源的作用就是 ；
2、电压的符号： ；电压的单位： ；简称： ；符号： 。
3、干电池两极间的电压为 ；家庭电路的电压为 ；对人体的安全电压为
4、电压表是测量 的仪表，有 个接线柱， 个量程，大量程是
V，小量程是 V；电压表必须跟被测用电器 联。
4．一节干电池电压 V，对人体安全的电压不高于__ V，我国家庭电路的电压为__ 　V．
5．下列有关电压的说法中，正确的是（ ）
A． 某电路中有电流，它的两端不一定有电压
B． 某电路两端有电压，电路中一定有电流
C． 自然界中，有的动物本身就可以产生电压，用来自卫
D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的
6．在图6-2所示的电路中，当开关S断开时，下列说法中正确的是（ ）
A． 电源两端电压为零 B.电灯两端电压为零
C. 开关两端电压为零 D.以上说法都不正确
图6-2
S

A B C D
图6-3
8．图6-3是装有两节干电池的手电筒的结构示意图,要使手电筒正常工作,两节干电池正确的是( )
