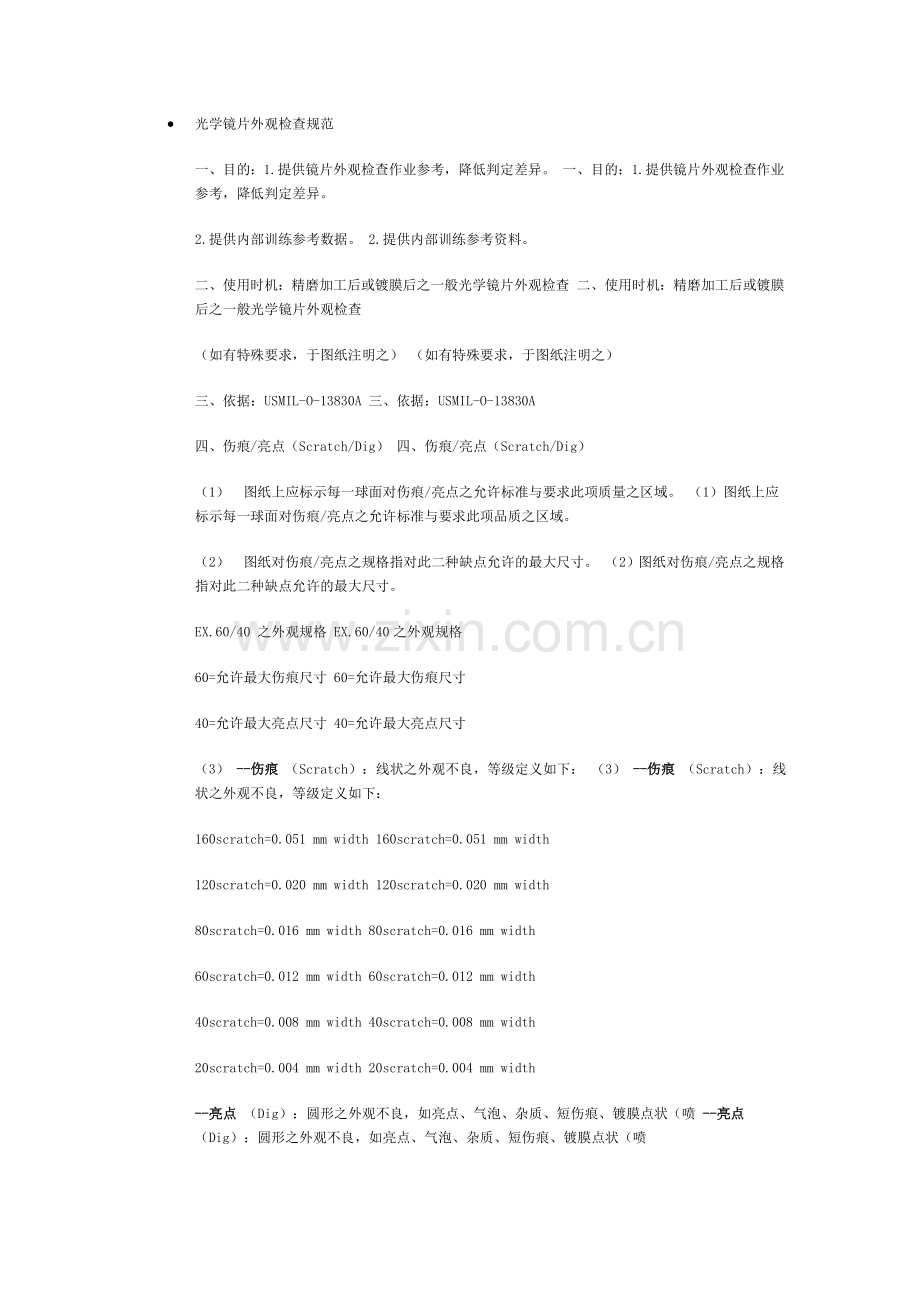

· 光学镜片外观检查规范
一、目的：1.提供镜片外观检查作业参考，降低判定差异。 一、目的：1.提供镜片外观检查作业参考，降低判定差异。
2.提供内部训练参考数据。 2.提供内部训练参考资料。
二、使用时机：精磨加工后或镀膜后之一般光学镜片外观检查 二、使用时机：精磨加工后或镀膜后之一般光学镜片外观检查
（如有特殊要求，于图纸注明之） （如有特殊要求，于图纸注明之）
三、依据：USMIL-O-13830A 三、依据：USMIL-O-13830A
四、伤痕/亮点（Scratch/Dig） 四、伤痕/亮点（Scratch/Dig）
（1）　图纸上应标示每一球面对伤痕/亮点之允许标准与要求此项质量之区域。 （1）图纸上应标示每一球面对伤痕/亮点之允许标准与要求此项品质之区域。
（2）　图纸对伤痕/亮点之规格指对此二种缺点允许的最大尺寸。 （2）图纸对伤痕/亮点之规格指对此二种缺点允许的最大尺寸。
EX.60/40 之外观规格 EX.60/40之外观规格
60=允许最大伤痕尺寸 60=允许最大伤痕尺寸
40=允许最大亮点尺寸 40=允许最大亮点尺寸
（3） --伤痕 （Scratch）：线状之外观不良，等级定义如下： （3） --伤痕 （Scratch）：线状之外观不良，等级定义如下：
160scratch=0.051 mm width 160scratch=0.051 mm width
120scratch=0.020 mm width 120scratch=0.020 mm width
80scratch=0.016 mm width 80scratch=0.016 mm width
60scratch=0.012 mm width 60scratch=0.012 mm width
40scratch=0.008 mm width 40scratch=0.008 mm width
20scratch=0.004 mm width 20scratch=0.004 mm width

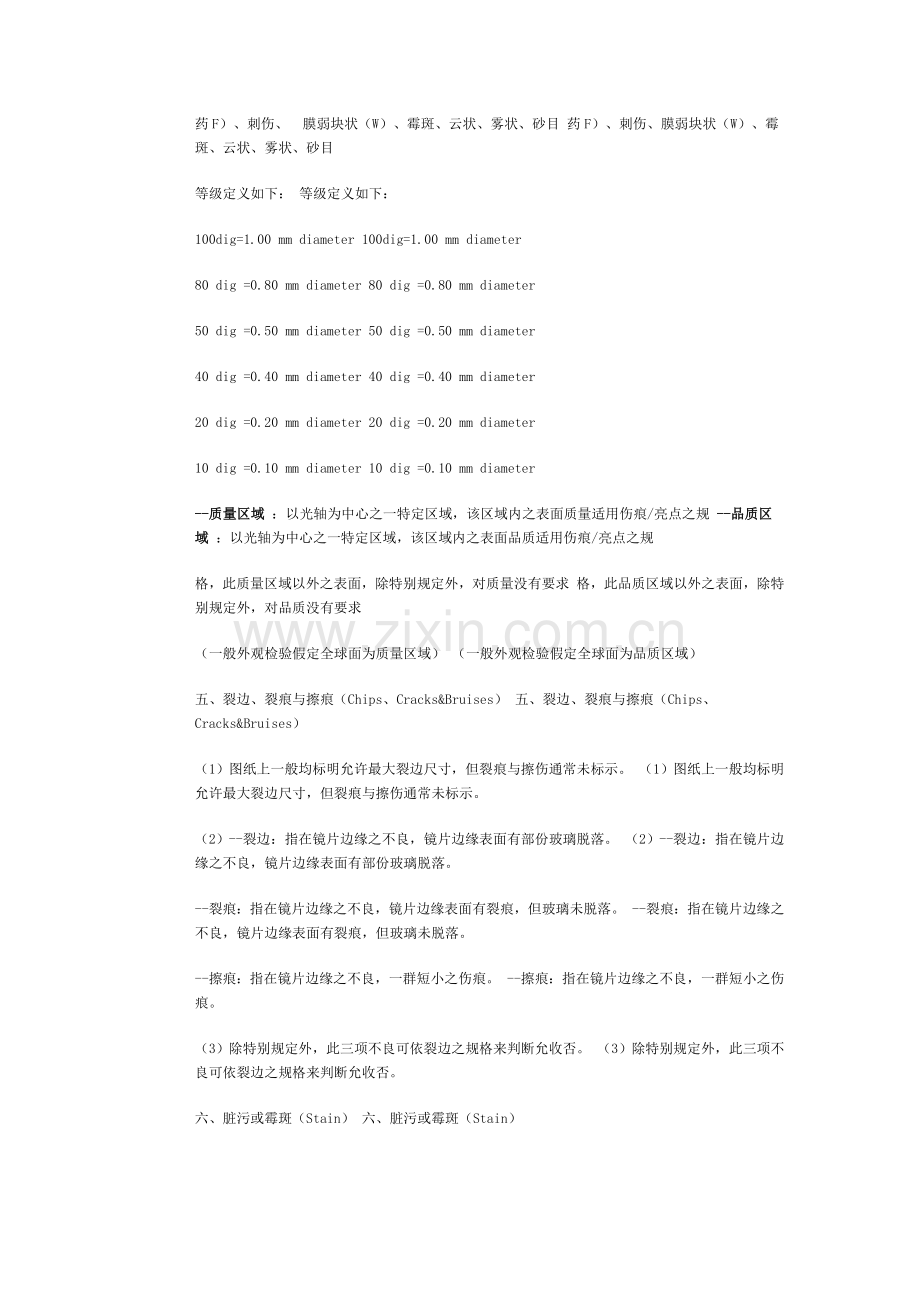

--亮点 （Dig）：圆形之外观不良，如亮点、气泡、杂质、短伤痕、镀膜点状（喷 --亮点 （Dig）：圆形之外观不良，如亮点、气泡、杂质、短伤痕、镀膜点状（喷
药F）、刺伤、　膜弱块状（W）、霉斑、云状、雾状、砂目 药F）、刺伤、膜弱块状（W）、霉斑、云状、雾状、砂目
等级定义如下： 等级定义如下：
100dig=1.00 mm diameter 100dig=1.00 mm diameter
80 dig =0.80 mm diameter 80 dig =0.80 mm diameter
50 dig =0.50 mm diameter 50 dig =0.50 mm diameter
40 dig =0.40 mm diameter 40 dig =0.40 mm diameter
20 dig =0.20 mm diameter 20 dig =0.20 mm diameter
10 dig =0.10 mm diameter 10 dig =0.10 mm diameter
--质量区域 ：以光轴为中心之一特定区域，该区域内之表面质量适用伤痕/亮点之规 --品质区域 ：以光轴为中心之一特定区域，该区域内之表面品质适用伤痕/亮点之规
格，此质量区域以外之表面，除特别规定外，对质量没有要求 格，此品质区域以外之表面，除特别规定外，对品质没有要求
（一般外观检验假定全球面为质量区域） （一般外观检验假定全球面为品质区域）
五、裂边、裂痕与擦痕（Chips、Cracks&Bruises） 五、裂边、裂痕与擦痕（Chips、Cracks&Bruises）
（1）图纸上一般均标明允许最大裂边尺寸，但裂痕与擦伤通常未标示。 （1）图纸上一般均标明允许最大裂边尺寸，但裂痕与擦伤通常未标示。
（2）--裂边：指在镜片边缘之不良，镜片边缘表面有部份玻璃脱落。 （2）--裂边：指在镜片边缘之不良，镜片边缘表面有部份玻璃脱落。
--裂痕：指在镜片边缘之不良，镜片边缘表面有裂痕，但玻璃未脱落。 --裂痕：指在镜片边缘之不良，镜片边缘表面有裂痕，但玻璃未脱落。
--擦痕：指在镜片边缘之不良，一群短小之伤痕。 --擦痕：指在镜片边缘之不良，一群短小之伤痕。
（3）除特别规定外，此三项不良可依裂边之规格来判断允收否。 （3）除特别规定外，此三项不良可依裂边之规格来判断允收否。
六、脏污或霉斑（Stain） 六、脏污或霉斑（Stain）
（1）脏污或霉斑：指镜片表面变色的区域，如水痕、口水、泡沫状、雾状、云状、刺孔状….. （1）脏污或霉斑：指镜片表面变色的区域，如水痕、口水、泡沫状、雾状、云状、刺孔状…..
等等，由于镀膜前镜片表面不干净而覆盖于膜下。 等等，由于镀膜前镜片表面不干净而覆盖于膜下。
（2）可由透视法或反射法发现 （2）可由透视法或反射法发现
＜і＞一般依照伤痕/亮点之规格来判断允收否。 ＜і＞一般依照伤痕/亮点之规格来判断允收否。
＜і і＞水痕之边线依照伤痕之规格来判断允收否。 ＜і і＞水痕之边线依照伤痕之规格来判断允收否。

Page 2 Page 2
3FL., NO.15, WUCHIUAN RD., WUGU SHIANG, TAIPEI, TAIWAN, ROC 3FL., NO.15, WUCHIUAN RD., WUGU SHIANG, TAIPEI, TAIWAN, ROC
.
[e-mail]
七、外观检验应具备事项： 七、外观检验应具备事项：
（1）图纸：标示外观要求之规格与区域。 （1）图纸：标示外观要求之规格与区域。
（2）标准板：标示外观之标准伤痕/亮点之参考样板。 （2）标准板：标示外观之标准伤痕/亮点之参考样板。
（3）检验条件：20W 的日光灯（或100W 的灯泡）。 （3）检验条件：20W的日光灯（或100W的灯泡）。
（4）检验环境：前、上、下、左、右均为黑色之不反光物。 （4）检验环境：前、上、下、左、右均为黑色之不反光物。
（5）放大镜（4 倍）：检查＃60 或＃60 以下之伤痕。 （5）放大镜（4倍）：检查＃60或＃60以下之伤痕。
八、检查方式： 八、检查方式：
（1）透视法：镜片置于光源前四方形孔之前3 公分偏下，稍微倾斜镜片检验的检验方法。 （1）透视法：镜片置于光源前四方形孔之前3公分偏下，稍微倾斜镜片检验的检验方法。
（2）反射法：镜片置于灯光下的桌面上，前后稍微摇晃镜片的检验方法。 （2）反射法：镜片置于灯光下的桌面上，前后稍微摇晃镜片的检验方法。
--不论透视法或反射法，被测面均朝向检查员。 --不论透视法或反射法，被测面均朝向检查员。
九、伤痕（Scratch）之判断标准： 九、伤痕（Scratch）之判断标准：
（1）只有最大伤痕时： （1）只有最大伤痕时：
L’=≦1/4×D
允收 允收
（2）同时有最大伤痕与较小伤痕时： （2）同时有最大伤痕与较小伤痕时：
L’=Σ【（W/N）×L】≦1/2×D
允收 允收
（3）只有较小伤痕时： （3）只有较小伤痕时：
L’=Σ【（W/N）×L】≦D
允收 允收
L’=伤痕换算之总长度 L’=伤痕换算之总长度
W=伤痕宽度 W=伤痕宽度
N=要求之伤痕规格 N=要求之伤痕规格
L=该级伤痕长度 L=该级伤痕长度
D=镜片表面直镜 D=镜片表面直镜
（4） EX.1：规格为80/50，镜片直径40mm 的镜片，检查镜片表面后，发现伤痕如下： （4） EX.1：规格为80/50，镜片直径40mm的镜片，检查镜片表面后，发现伤痕如下：
＃80 伤痕8mm ＃80伤痕8mm
L’=8mm≦1/4×40=10mm=＞允收 L’=8mm≦1/4×40=10mm=＞允收
EX.2：规格为80/50 镜片直径8.2mm 的镜片检查镜片表面后，发现伤痕如下： EX.2：规格为80/50镜片直径8.2mm的镜片检查镜片表面后，发现伤痕如下：
＃80 伤痕8mm，＃60 伤痕4mm，＃40 伤痕6mm ＃80伤痕8mm，＃60伤痕4mm，＃40伤痕6mm
L’=（80/80）×8＋（60/80）×4＋（40/80）×6=14mm≦【1/2×40=20mm】＝＞允收 L’=（80/80）×8＋（60/80）×4＋（40/80）×6=14mm≦【1/2×40=20mm】＝＞允收
EX.3：规格为80/50，镜片直径40mm 的镜片，检查镜片表面后，发现伤痕如下： EX.3：规格为80/50，镜片直径40mm的镜片，检查镜片表面后，发现伤痕如下：
＃60 伤痕8mm，＃40 伤痕6mm，＃20 伤痕8mm ＃60伤痕8mm，＃40伤痕6mm，＃20伤痕8mm
L’=（60/80）×8＋（40/80）×6＋（20/80）×8=10mm≦40mm＝＞允收 L’=（60/80）×8＋（40/80）×6＋（20/80）×8=10mm≦40mm＝＞允收
（5）镀膜后之反射膜的伤痕标准依照图纸”伤痕/亮点”之规格判定。 （5）镀膜后之反射膜的伤痕标准依照图纸”伤痕/亮点”之规格判定。
十、亮点(Dig)之判断标准： 十、亮点(Dig)之判断标准：
（1）只有最大亮点时： （1）只有最大亮点时：
N’≦D/（20mm）
允收 允收
D/（20mm）＜1 时以D/（20mm）=1 计算（即镜片表面直径＜20mm） D/（20mm）＜1时以D/（20mm）=1计算（即镜片表面直径＜20mm）
（2）同时有最大亮点与较小亮点时： N’=Σ【（d’/d×N）】≦2×（D/（20mm））允收 （2）同时有最大亮点与较小亮点时： N’=Σ【（d’/d×N）】≦2×（D/（20mm））允收
N’=亮点换算之最多允许个数d=亮点大小 N’=亮点换算之最多允许个数d=亮点大小
d=要求之亮点规格 d=要求之亮点规格
N=该级亮点个数 N=该级亮点个数
D=镜片表面直径 D=镜片表面直径
（3）EX.1：规格为80/50，镜片直径12mm 的镜片，　检查镜片表面后，发现亮点如下： （3）EX.1：规格为80/50，镜片直径12mm的镜片，检查镜片表面后，发现亮点如下：
＃50 亮点1 个 ＃50亮点1个
N’=1 个=（12/20=1 个）＝＞允收 N’=1个=（12/20=1个）＝＞允收
EX.2：规格为80/50，镜片直径40mm 的镜片，　检查镜片表面后，发现亮点如下： EX.2：规格为80/50，镜片直径40mm的镜片，检查镜片表面后，发现亮点如下：
＃50 亮点1 个 ＃50亮点1个
N’=1 个≦(40/20=2 个）＝＞允收 N’=1个≦(40/20=2个）＝＞允收

Page 3 Page 3
3FL., NO.15, WUCHIUAN RD., WUGU SHIANG, TAIPEI, TAIWAN, ROC 3FL., NO.15, WUCHIUAN RD., WUGU SHIANG, TAIPEI, TAIWAN, ROC
.
[e-mail]
EX.3：规格为80/50，镜片直径40mm 的镜片，　检查镜片表面后，发现亮点如下： EX.3：规格为80/50，镜片直径40mm的镜片，检查镜片表面后，发现亮点如下：
＃50 亮点1 个，＃40 亮点1 个，＃20 亮点3 个 ＃50亮点1个，＃40亮点1个，＃20亮点3个
N’=（50/50）×1＋（40/50）×1＋（20/50）×3=3 个≦2×（40/20）=4 个=＞允收 N’=（50/50）×1＋（40/50）×1＋（20/50）×3=3个≦2×（40/20）=4个=＞允收
EX.4：规格为80/50，镜片直径40mm 的镜片，　检查镜片表面后，发现亮点如下： EX.4：规格为80/50，镜片直径40mm的镜片，检查镜片表面后，发现亮点如下：
＃50 亮点0 个，＃40 亮点2 个，＃20 亮点5 个 ＃50亮点0个，＃40亮点2个，＃20亮点5个
N’=（50/50）×0＋（40/50）×2＋（20/50）×5=3.6 个≦2×（40/20）=4 个＝＞允收 N’=（50/50）×0＋（40/50）×2＋（20/50）×5=3.6个≦2×（40/20）=4个＝＞允收
（4）　镀膜后反射检查膜上之亮点标准依照图纸伤痕/亮点的规格 （4）镀膜后反射检查膜上之亮点标准依照图纸伤痕/亮点的规格
（5）　计算等值亮点时，0.002mm 至0.005mm 的亮点可忽略 （5）计算等值亮点时，0.002mm至0.005mm的亮点可忽略
十一、简易换算表： 十一、简易换算表：
（1）　伤痕（Scratch） （1）伤痕（Scratch）
最大伤痕→ 最大伤痕→
伤痕规格↓ 伤痕规格↓
＃120
＃80
＃60
＃40
＃20
＃10
＃120
1/4D
1.5D
2.0D
3.0D
6.0D
12.0D
＃80
1/4D
1.3D
2.0D
4.0D
8.0D
＃60
1/4D
1.5D
3.0D
6.0D
＃40
1/4D
2.0D
4.0D
＃20
1/4D
2.0D
＃10
1/4D
（2）亮点（Dig） （2）亮点（Dig）
直径（mm） 直径（mm）
允收最大亮点数 允收最大亮点数
允收最大等值亮点数 允收最大等值亮点数
0-20
1
2
20-40
2
4
40-60
3
6
60-80
4
8
80-100
5
10
100-120
6
12
120-140
7
14
