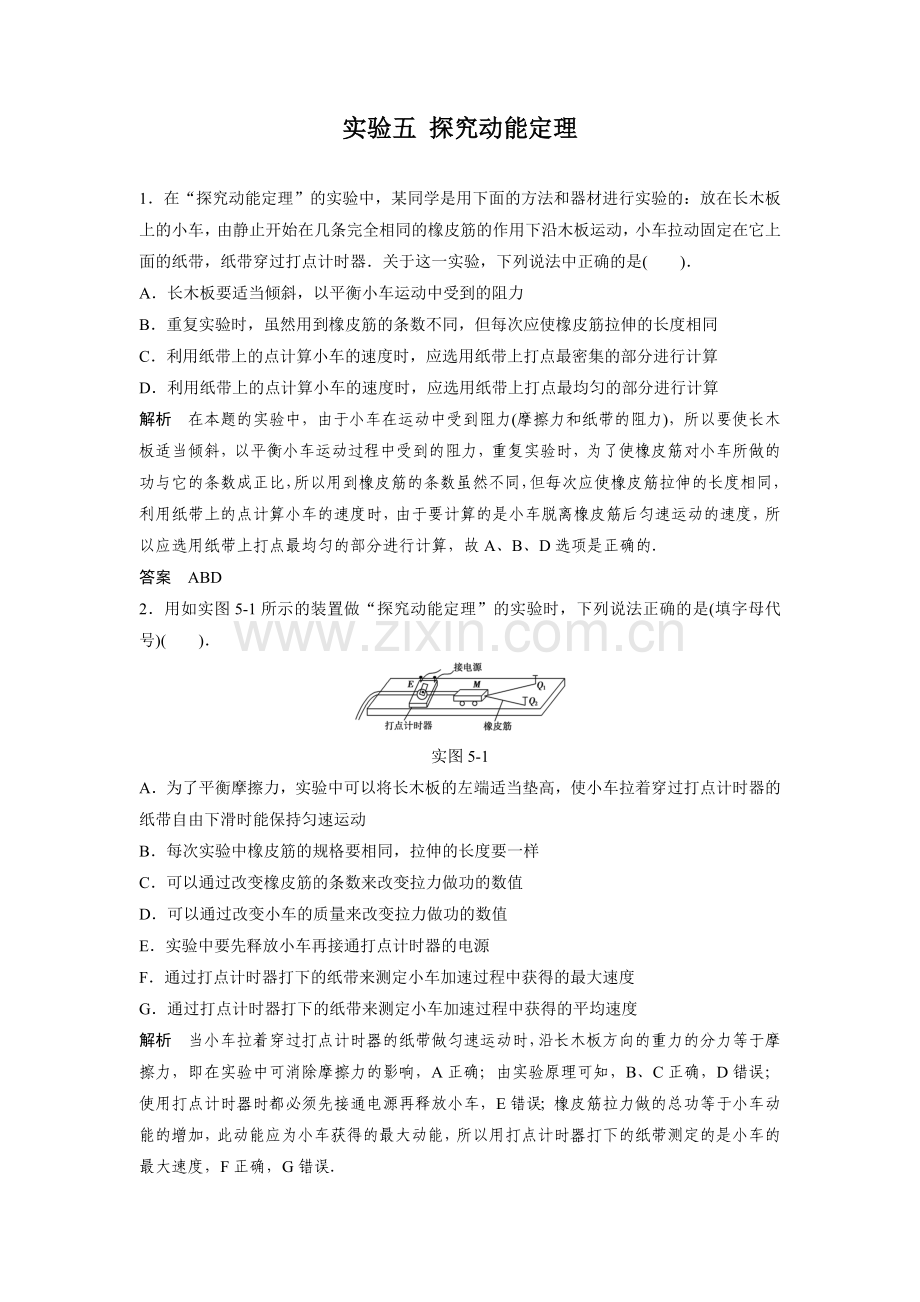

实验五 探究动能定理

1．在“探究动能定理”的实验中，某同学是用下面的方法和器材进行实验的：放在长木板上的小车，由静止开始在几条完全相同的橡皮筋的作用下沿木板运动，小车拉动固定在它上面的纸带，纸带穿过打点计时器．关于这一实验，下列说法中正确的是(　　)．
A．长木板要适当倾斜，以平衡小车运动中受到的阻力
B．重复实验时，虽然用到橡皮筋的条数不同，但每次应使橡皮筋拉伸的长度相同
C．利用纸带上的点计算小车的速度时，应选用纸带上打点最密集的部分进行计算
D．利用纸带上的点计算小车的速度时，应选用纸带上打点最均匀的部分进行计算
解析　在本题的实验中，由于小车在运动中受到阻力(摩擦力和纸带的阻力)，所以要使长木板适当倾斜，以平衡小车运动过程中受到的阻力，重复实验时，为了使橡皮筋对小车所做的功与它的条数成正比，所以用到橡皮筋的条数虽然不同，但每次应使橡皮筋拉伸的长度相同，利用纸带上的点计算小车的速度时，由于要计算的是小车脱离橡皮筋后匀速运动的速度，所以应选用纸带上打点最均匀的部分进行计算，故A、B、D选项是正确的．
答案　ABD
2．用如实图5-1所示的装置做“探究动能定理”的实验时，下列说法正确的是(填字母代号)(　　)．

实图5-1
A．为了平衡摩擦力，实验中可以将长木板的左端适当垫高，使小车拉着穿过打点计时器的纸带自由下滑时能保持匀速运动
B．每次实验中橡皮筋的规格要相同，拉伸的长度要一样
C．可以通过改变橡皮筋的条数来改变拉力做功的数值
D．可以通过改变小车的质量来改变拉力做功的数值
E．实验中要先释放小车再接通打点计时器的电源
F．通过打点计时器打下的纸带来测定小车加速过程中获得的最大速度
G．通过打点计时器打下的纸带来测定小车加速过程中获得的平均速度
解析　当小车拉着穿过打点计时器的纸带做匀速运动时，沿长木板方向的重力的分力等于摩擦力，即在实验中可消除摩擦力的影响，A正确；由实验原理可知，B、C正确，D错误；使用打点计时器时都必须先接通电源再释放小车，E错误；橡皮筋拉力做的总功等于小车动能的增加，此动能应为小车获得的最大动能，所以用打点计时器打下的纸带测定的是小车的最大速度，F正确，G错误．

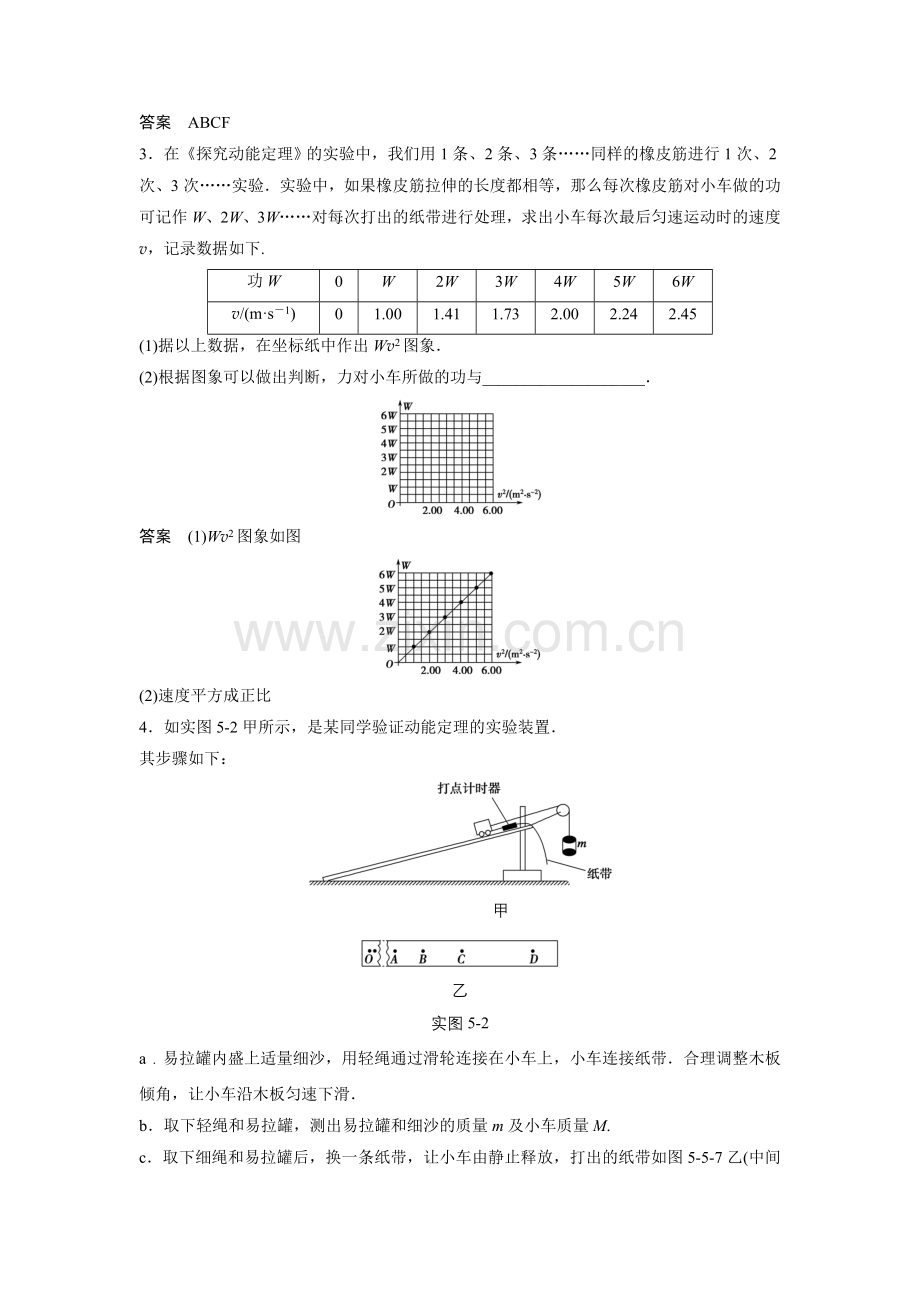

答案　ABCF
3．在《探究动能定理》的实验中，我们用1条、2条、3条……同样的橡皮筋进行1次、2次、3次……实验．实验中，如果橡皮筋拉伸的长度都相等，那么每次橡皮筋对小车做的功可记作W、2W、3W……对每次打出的纸带进行处理，求出小车每次最后匀速运动时的速度v，记录数据如下.
功W
0
W
2W
3W
4W
5W
6W
v/(m·s－1)
0
1.00
1.41
1.73
2.00
2.24
2.45
(1)据以上数据，在坐标纸中作出Wv2图象．
(2)根据图象可以做出判断，力对小车所做的功与____________________．

答案　(1)Wv2图象如图

(2)速度平方成正比
4．如实图5-2甲所示，是某同学验证动能定理的实验装置．
其步骤如下：

　　　　　甲

乙
实图5-2
a．易拉罐内盛上适量细沙，用轻绳通过滑轮连接在小车上，小车连接纸带．合理调整木板倾角，让小车沿木板匀速下滑．
b．取下轻绳和易拉罐，测出易拉罐和细沙的质量m及小车质量M.
c．取下细绳和易拉罐后，换一条纸带，让小车由静止释放，打出的纸带如图5-5-7乙(中间部分未画出)，O为打下的第一点．已知打点计时器的打点频率为f，重力加速度为g.
①步骤c中小车所受的合外力为________________．
②为验证从O →C过程中小车合外力做功与小车动能变化的关系，测出BD间的距离为x0，OC间距离为x1，则C点的速度为________．需要验证的关系式为________________________________________(用所测物理量的符号表示)．
答案　①mg　②　mgx1＝
5．某实验小组利用拉力传感器和速度传感器探究“动能定理”．如实图5-3所示，他们将拉力传感器固定在小车上，用不可伸长的细线将其通过一个定滑轮与钩码相连，用拉力传感器记录小车受到拉力的大小．在水平桌面上相距50.0 cm的A、B两点各安装一个速度传感器，记录小车通过A、B点时的速度大小，小车中可以放置砝码．

实图5-3
(1)实验主要步骤如下：
①测量________和拉力传感器的总质量M1；把细线的一端固定在拉力传感器上，另一端通过定滑轮与钩码相连；正确连接所需电路．
②将小车停在C点，________，小车在细线拉动下运动，记录细线拉力及小车通过A、B点时的速度．
③在小车中增加砝码或________，重复②的操作．
(2)下列表格是他们测得的一组数据，其中M是M1与小车中砝码质量之和，|v－v|是两个速度传感器记录速度的平方差，可以据此计算出动能变化量ΔE，F是拉力传感器受到的拉力，W是F在A、B间所做的功．表格中的ΔE3＝________，W3＝________.(结果保留三位有效数字)
数据记录表
次数
M/kg

ΔE/J
F/N
W/J
1
0.500
0.76
0.190
0.400
0.200
2
0.500
1.65
0.413
0.840
0.420
3
0.500
2.40
ΔE3
1.220
W3
4
1.000
2.40
1.200
2.420
1.210
5
1.000
2.84
1.420
2.860
1.430
(3)根据表格，请在图中的方格纸上作出ΔEW图线．

解析　(1)①在实验过程中拉力对小车和拉力传感器做功使小车和拉力传感器的动能增加，所以需要测量小车和拉力传感器的总质量；③通过控制变量法只改变小车的质量或只改变拉力大小得出不同的数据；(2)通过拉力传感器的示数和A、B间距用W＝FL可计算拉力做的功；(3)利用图象法处理数据，由动能定理W＝mv－mv，可知W与ΔE成正比，作图可用描点法，图线如图所示．

答案　(1)①小车　②释放小车　③减少砝码
(2)0.600 J　0.610 J　(3)见解析图
