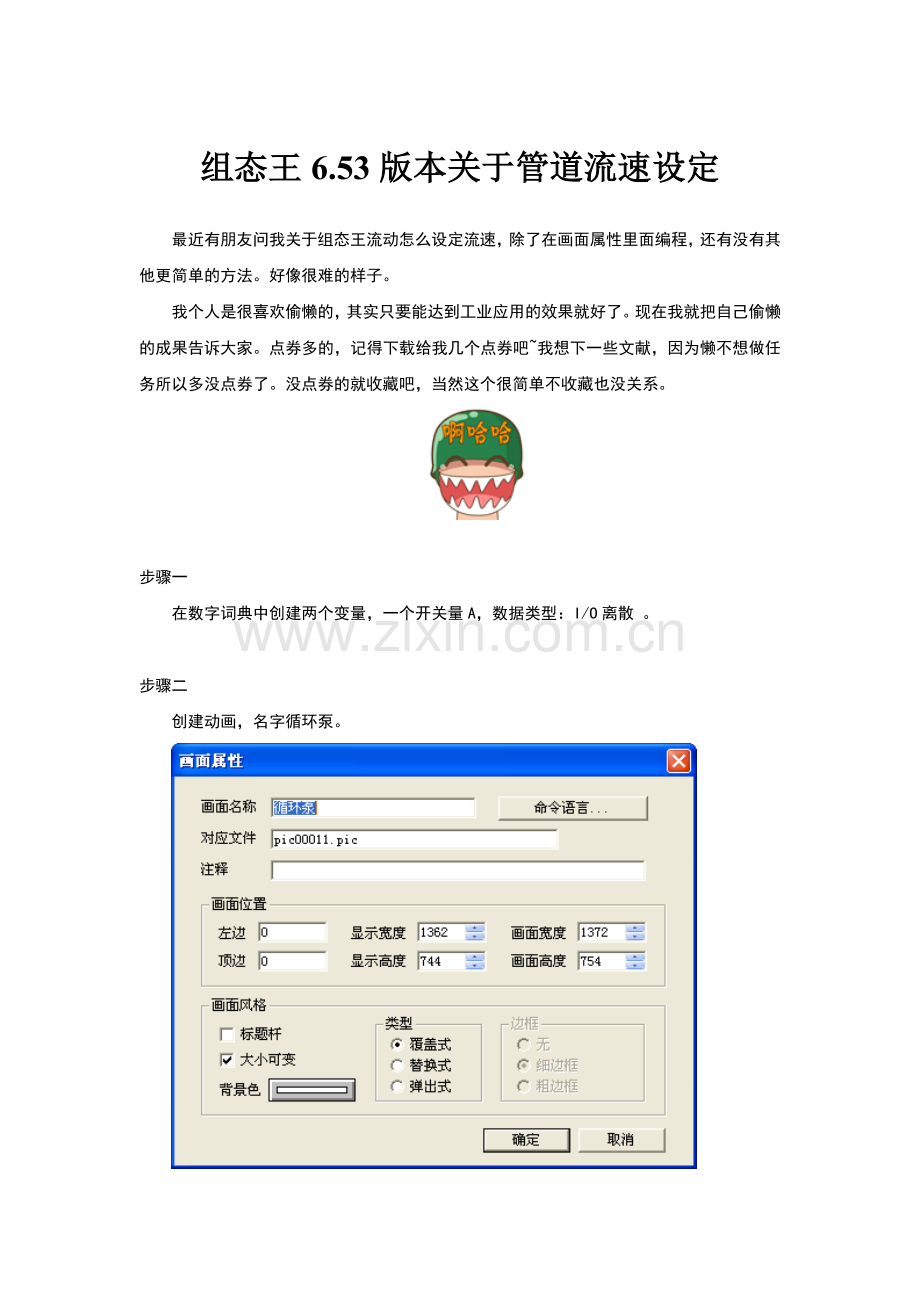

组态王6.53版本关于管道流速设定
最近有朋友问我关于组态王流动怎么设定流速，除了在画面属性里面编程，还有没有其他更简单的方法。好像很难的样子。
我个人是很喜欢偷懒的，其实只要能达到工业应用的效果就好了。现在我就把自己偷懒的成果告诉大家。点券多的，记得下载给我几个点券吧~我想下一些文献，因为懒不想做任务所以多没点券了。没点券的就收藏吧，当然这个很简单不收藏也没关系。

步骤一
在数字词典中创建两个变量，一个开关量A，数据类型：I/O离散 。

步骤二
创建动画，名字循环泵。

图一

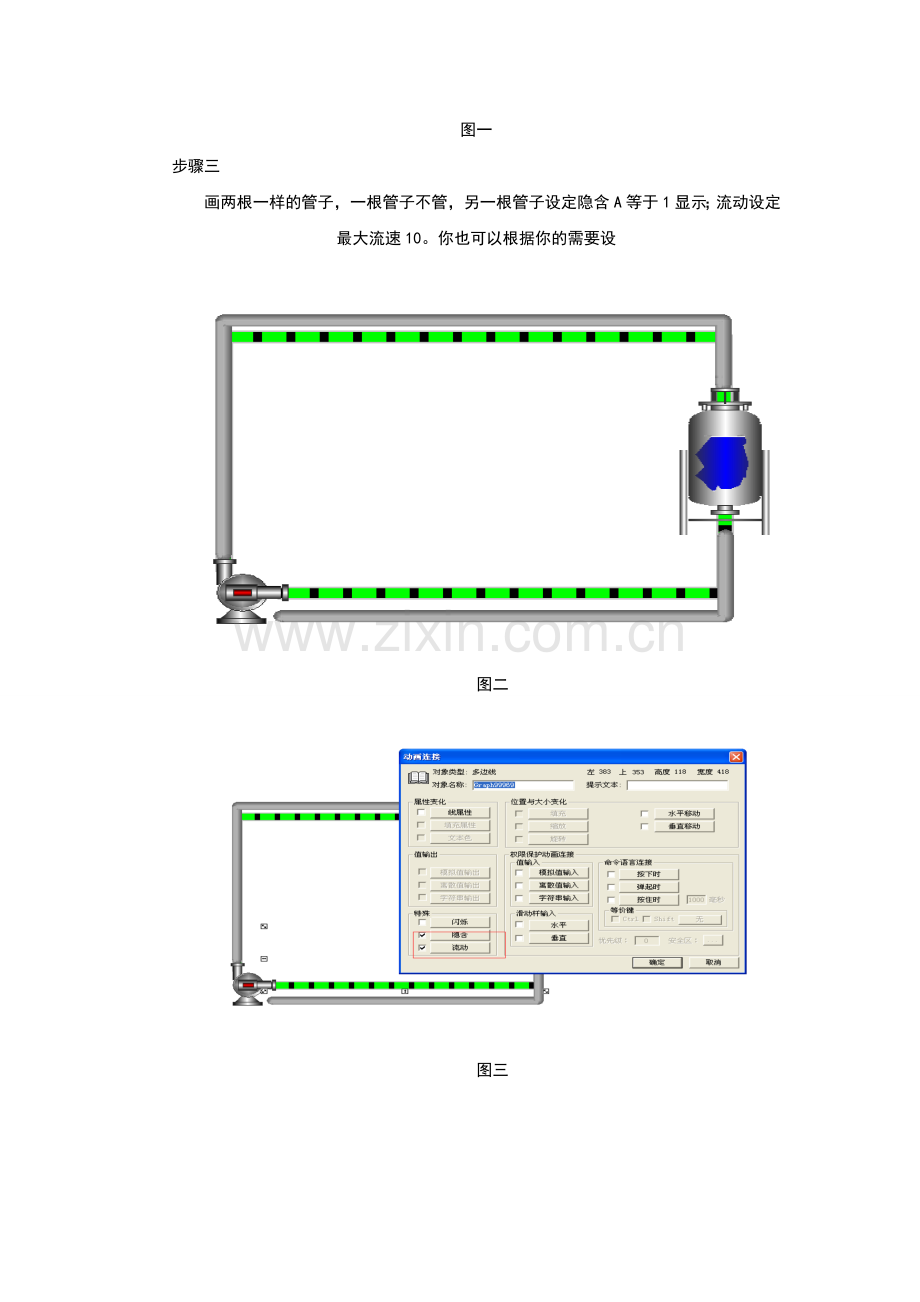

步骤三
画两根一样的管子，一根管子不管，另一根管子设定隐含A等于1显示；流动设定最大流速10。你也可以根据你的需要设
图二

图三

图四

图五

图六
步骤四
将两根管子重叠，需要注意的是设定了流动的管子要放在后面，方法选中 单击右键 选中 图像后移。

图七
步骤五
点击文件 选择切换到 View 状态。
没有启动风机A之前：

图八
启动风机A之后：

图九
这个设置在于很简单的解决了，管道流速设定问题。
当然也有另外一种方式，就是在画面属性中利用IF语句编程，因为感到很麻烦这里就不细说了，给大家一个列子：
if(\\本站点\原料油阀门==1)
{\\本站点\原料油运行=1;}
if(\\本站点\原料油运行==1&&\\本站点\原料油流动<3)
{\\本站点\原料油流动=\\本站点\原料油流动+1;}
if(\\本站点\原料油流动==3)
 {\\本站点\原料油流动=0;}
if(\\本站点\原料油阀门==0)
{\\本站点\原料油运行=0;\\本站点\原料油流动1=0;}
流速设定为3，你们也可以根据自己的需求去设定。
这里面阀门 数据类型：如果用的亚控自带的仿真COM，内存离散 或者 I/O离散多可以；如果用的不是亚控自带的仿真，用I/O离散。
流动和运行 数据类型：内存整型。
