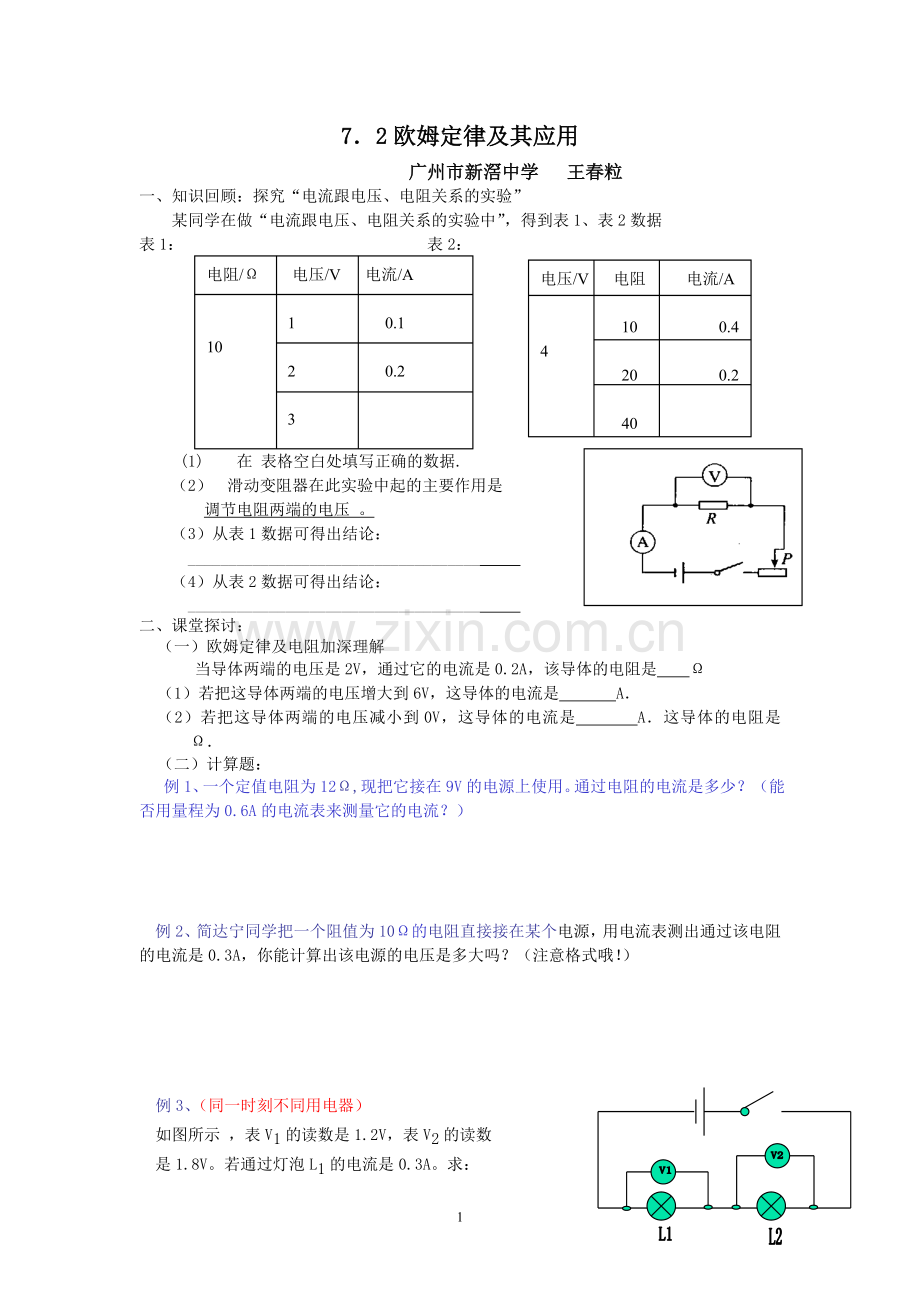

7．2欧姆定律及其应用
广州市新滘中学 王春粒
一、知识回顾：探究“电流跟电压、电阻关系的实验”
某同学在做“电流跟电压、电阻关系的实验中”，得到表1、表2数据
表1： 表2：
电压/V 电阻 电流/A

10 0.4
4
20 0.2

40
电阻/Ω 电压/V 电流/A

1 0.1
10
2 0.2

3

(1)  在 表格空白处填写正确的数据.
（2） 滑动变阻器在此实验中起的主要作用是
调节电阻两端的电压 。
（3）从表1数据可得出结论：
____________________________________
（4）从表2数据可得出结论：
____________________________________
二、课堂探讨：
（一）欧姆定律及电阻加深理解
当导体两端的电压是2V，通过它的电流是0.2A，该导体的电阻是 Ω
（1）若把这导体两端的电压增大到6V，这导体的电流是 A．
（2）若把这导体两端的电压减小到0V，这导体的电流是 A．这导体的电阻是 Ω．
（二）计算题：
例1、一个定值电阻为12Ω,现把它接在9V的电源上使用。通过电阻的电流是多少？（能否用量程为0.6A的电流表来测量它的电流？）

例2、简达宁同学把一个阻值为10Ω的电阻直接接在某个电源，用电流表测出通过该电阻的电流是0.3A，你能计算出该电源的电压是多大吗？（注意格式哦！）

例3、（同一时刻不同用电器）
如图所示 ，表V1的读数是1.2V，表V2的读数
是1.8V。若通过灯泡L1的电流是0.3A。求：
（1）求灯泡L1和L2的电阻分别是多少？
（2）电源电压是多少？
（3）（选做）根据同一性,你还能求出电路总电阻吗?
（4）（选做）比较R1 、R2 、R总，的，大小，你有何发现？比较例2和例3，你有何发现？

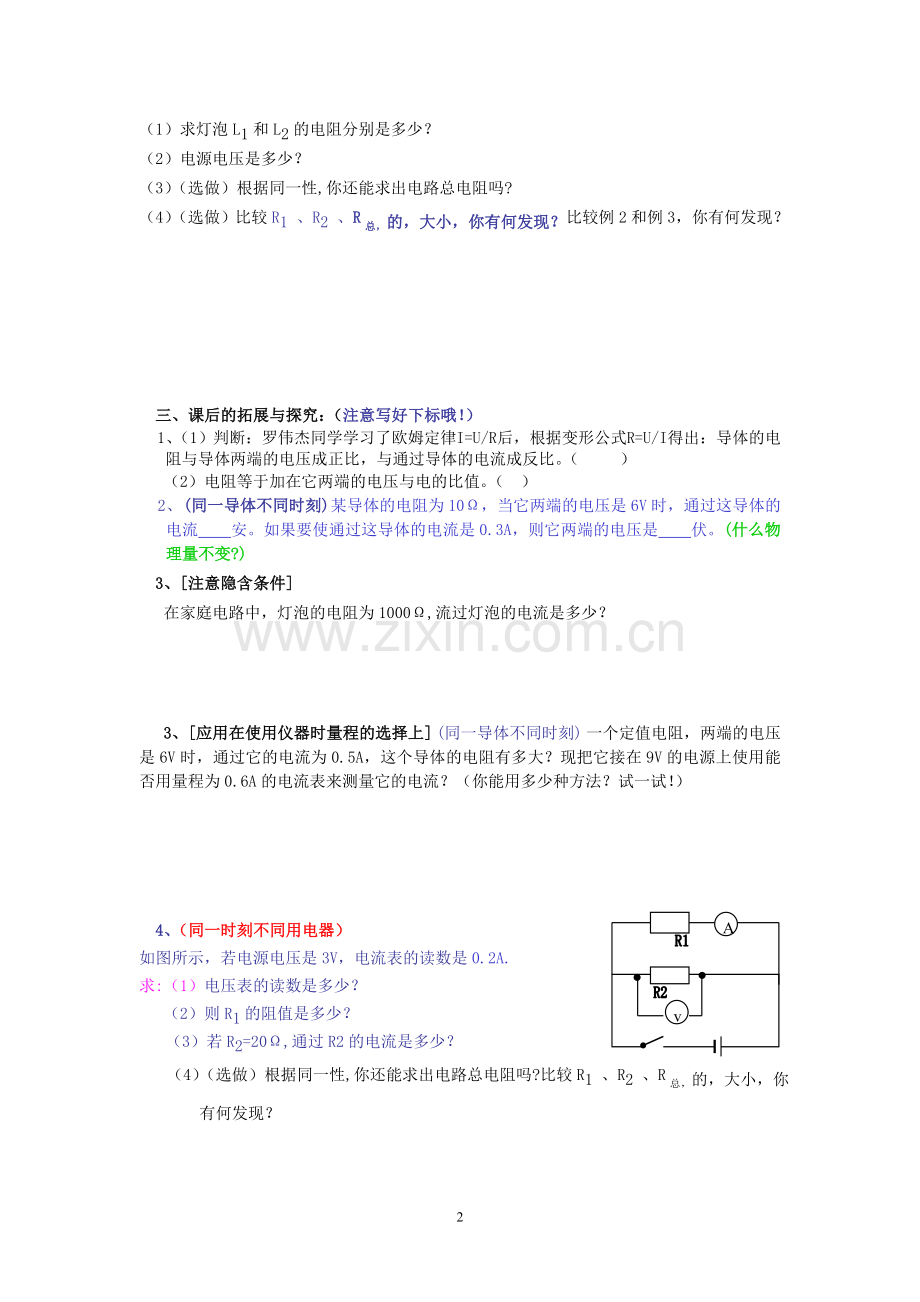

三、课后的拓展与探究：（注意写好下标哦！）
1、（1）判断：罗伟杰同学学习了欧姆定律I=U/R后，根据变形公式R=U/I得出：导体的电阻与导体两端的电压成正比，与通过导体的电流成反比。（ ）

（2）电阻等于加在它两端的电压与电的比值。（ ）
2、 (同一导体不同时刻) 某导体的电阻为10Ω，当它两端的电压是6V时，通过这导体的电流 安。如果要使通过这导体的电流是0.3A，则它两端的电压是 伏。(什么物理量不变?)
3、[注意隐含条件]
在家庭电路中，灯泡的电阻为1000Ω,流过灯泡的电流是多少？

3、[应用在使用仪器时量程的选择上] (同一导体不同时刻) 一个定值电阻，两端的电压是6V时，通过它的电流为0.5A，这个导体的电阻有多大？现把它接在9V的电源上使用能否用量程为0.6A的电流表来测量它的电流？（你能用多少种方法？试一试！）

v
A
.
.

4、（同一时刻不同用电器）
如图所示，若电源电压是3V，电流表的读数是0.2A.
求:（1）电压表的读数是多少？
（2）则R1的阻值是多少？
（3）若R2=20Ω,通过R2的电流是多少？
（4）（选做）根据同一性,你还能求出电路总电阻吗?比较R1 、R2 、R总，的，大小，你有何发现？
