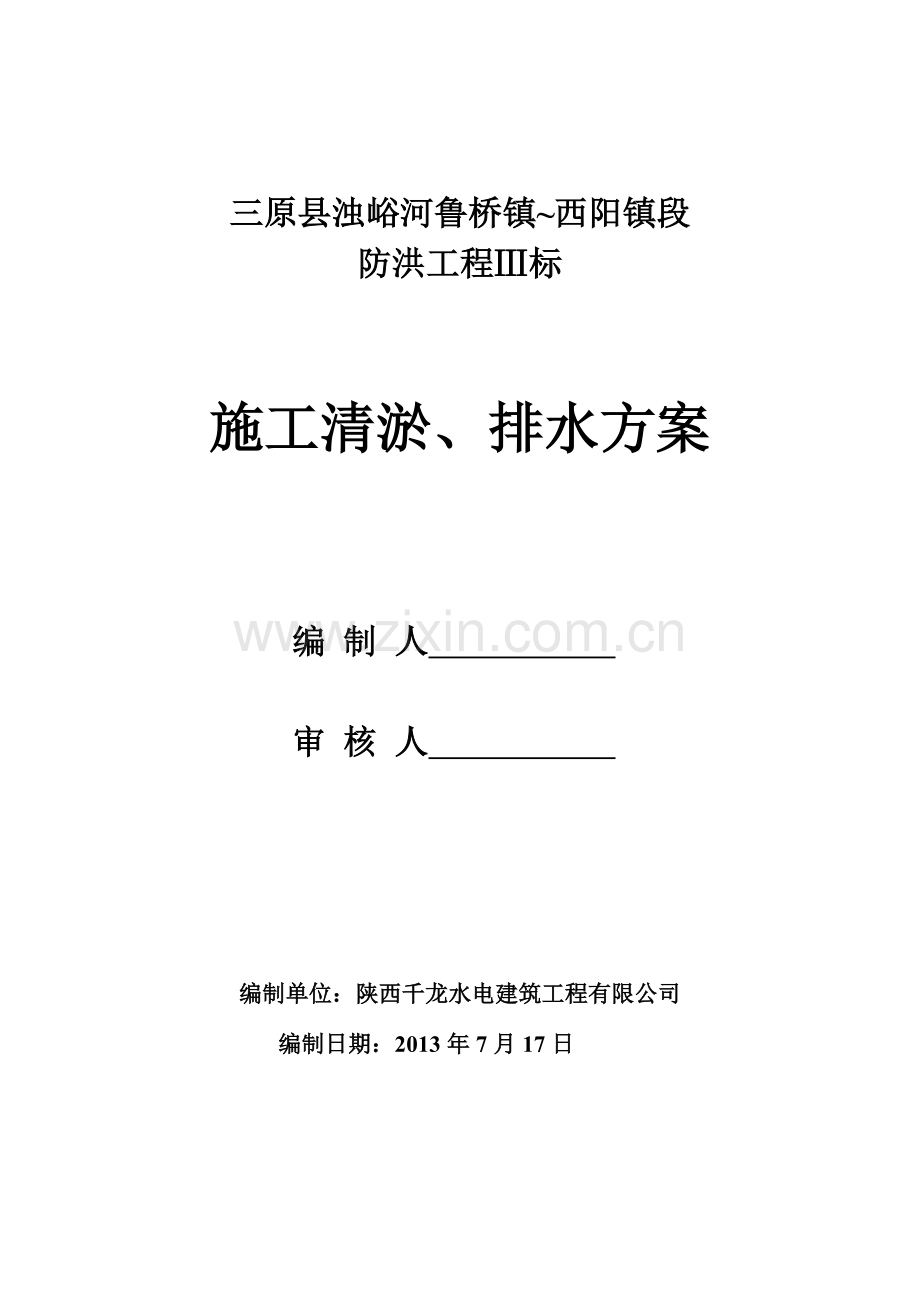

三原县浊峪河鲁桥镇~西阳镇段
防洪工程Ⅲ标

施工清淤、排水方案

编 制 人

审 核 人

编制单位：陕西千龙水电建筑工程有限公司
编制日期：2013年7月17日

2
中国水利水电第三工程局有限公司方程段三标项目部

目 录
一、工程概况 2
二、编制依据 2
三、施工清淤排水目的 2
四、降排水、清淤方法 2
五、施工进度计划 4
六、资源配置 4

清淤、排水方案
1、工程概况
我标段施工的三原县浊峪河鲁桥镇～西阳镇段防洪工程施工Ⅲ标中段排洪渠拓宽改造和疏浚清淤（桩号5+010～7+400），流经黄土源区，多年平均降雨量为548.7mm,流域冲蚀严重，渠道沿线盐碱化严重，渠道两侧为种植物（玉米、小麦）渠道内为芦苇、灌木、杂草等植被，地下水位较浅，开挖0.8m出现淤泥及地下水，淤泥厚 m，开挖面积19120 m2 ，鉴于实际情况，我方对清淤、排水上报方案。
2、编制依据
1.1 合同文件；
1.2施工总进度计划、年进度计划；
1.3总体施工组织设计
1.4施工相关图纸（总平面图、纵横断面图、渠道开挖图）；
1.5相关施工技术规范及规程：
(1)《水利水电建设工程验收规范》SL223-1994;
(2)《水利水电建设工程施工组织设计规范》SL303-2004;　
(3)《水工建筑物岩石基础开挖工程施工技术规范》SL47-94;
3、施工排水目的
通过清淤保证后续工程顺利进行，满足基础处理要求。
通过排水保证主干渠土方开挖、土方填筑、混凝土浇筑砂砾石垫层等干处施工，方便设备和人员施工作业。
4、渠道清淤、开挖降、排水施工方案
(一)、清淤主体思路
1、从本标渠道设计全长2390 m，原老渠底6∽10 m宽，将全长分为两个工作区，以东西五泉村为界，同时作业。
2、清淤方法

（1）、渠道清淤
长臂挖掘机2台，普通挖掘机4台。渠道清淤按照先中央后两侧的顺序施工。施工时挖掘机不能一次将河道中央的淤泥装车上，故河道中央的淤泥需经过2次倒运方能至河道两侧，由于采用水中清淤，淤泥含水量大，运输过程中容易造成道路及周边环境污染，因此淤泥清出河道后需经过晾晒方可外运。运至甲方指定弃料场。
（2）、渠道两侧
表层杂物、杂草、种植物采用装载机清表，表层是耕地或松土，清除表面后，先平整，再压实。将堤基清除的弃土、杂物、废渣等挖掘机装车运至指定的弃碴场堆放弃土场。部分大树根拟采用挖掘机深挖取出，所留坑塘在堤防填筑前根据碾压实验方案进行回填碾压填平处理。
(二)、降排水主体思路
1、渠道开挖时的排水系统采用全段围堰、明渠挖临时排水沟、集水井抽排的结合并用方式。
2排水方法
（1）5+010～5+030全段围堰，围堰长20米宽28.2米 高2米。保正上游无来水。
（2）从5+030--7+400渠道轴线的位置开挖临时排水沟，排水沟位于原老渠中心，用于汇集边坡层间滞水和雨水，保证大部分通过排水沟排除。
（3）如渠底部高程低于临时排水沟底，采用分段围堰施工，临时排水沟与集水井之间通过开挖支沟连通，300m设一座集水坑，坑内布置水泵，根据渗水量选用合适的泵型，当施工期降雨形成地面径流或出现层间滞水、渗水时，水流通过临时排水沟、汇集集水井内，用水泵抽排至附近已有沟渠。

渠道开挖排水流程图
渠道开挖

临时排水沟

集水坑

抽排

五、施工进度计划
渠道降、排水进度计划根据我部上报并经监理部审批的总进度计划，依据合同工期要求和施工程序安排进行，合理安排施工程序，尽可能做到均衡施工，优化资源配置，并留出一定富余度。根据渠道开挖进度计划施工降、排水进度安排如下：
1、主干渠纵向围堰施工2013年7月20日开始，2013年7月21日完成；
2、渠道内临时排水沟、集水井根据各区段开挖情况同步进行；
3、集水井施工在渠道开挖至建基面后开始施工；
六、资源配置
本标段主要排水设备配置见表6-1

表6-1 主要段排水设备表
序号
工程部位
设备型号
单位
数量
备注
1

渠道工程

4BA-6水泵
台
6
防汛
2
2BA-6水泵
台
10
经常性排水
3
排水管线及其他
套
16
现场配置
4
渠道及结构物
200kw发电机
台
6
