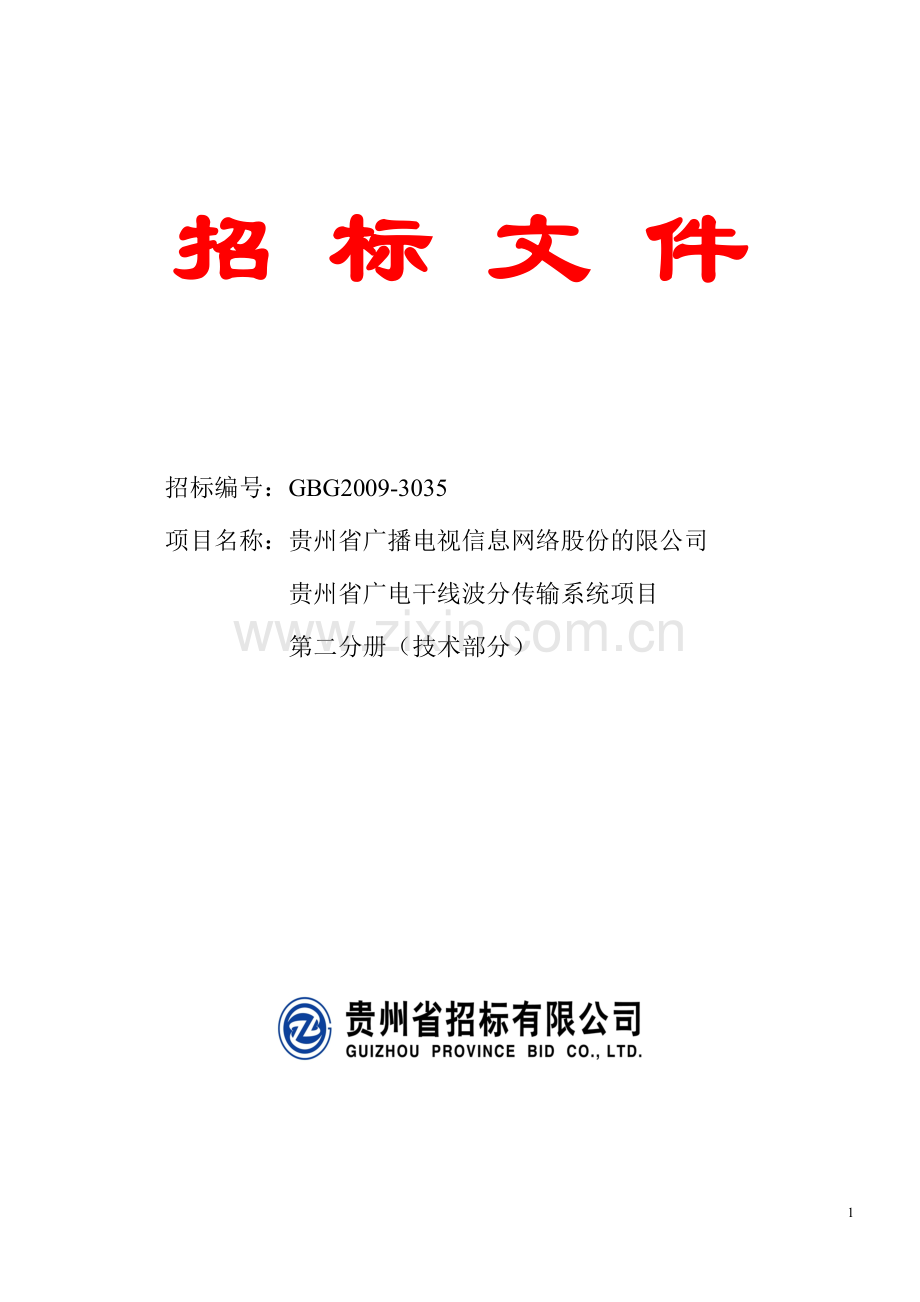

招 标 文 件

招标编号：GBG2009-3035
项目名称：贵州省广播电视信息网络股份的限公司
贵州省广电干线波分传输系统项目
第二分册（技术部分）

目录
一、工程要求……………………………………………………………………3
1. 概述 ……………………………………………………………………3
2. 工程概况 ………………………………………………………………3
3. 配置要求 ………………………………………………………………5
4. 供货及服务内容 ………………………………………………………7
二、 技术要求 …………………………………………………………………7
1. 概述 ……………………………………………………………………7
2. 系统组成 ………………………………………………………………8
3. 设备及性能要求 ………………………………………………………9
4. 系统性能要求…………………………………………………………24
5. 光监控信道（OSC） …………………………………………………27
6. 波分系统的保护………………………………………………………29
7. 网络管理系统…………………………………………………………29
三、一般要求 …………………………………………………………………34
1. 对设备一般要求………………………………………………………34

一、工程要求
1. 界面
1.1 本章节为买方贵阳至八地州市波分传输系统建设工程部分。根据工程部分的波分系统技术组网方案，确定波分系统及网管系统设备的数量。工程供货范围见图2.1

图2.1工程供货界面
1.2 所供设备必须符合本文件的技术规范书和工程部分的所有要求。
2. 工程概况
本期工程买方贵阳至八地州市波分传输系统拟新建40×10G波分系统，拓扑为3个波分环网。具体网络结构如下图所示：
东环包含节点站：贵阳、凯里、铜仁、遵义；
西环包含节点站：贵阳、毕节、六盘水；
南环包含节点站：贵阳、安顺、兴义、都匀。

图2.2买方波分传输系统工程拓扑图
本期工程考虑将数字电视业务和宽带IP数据业务接入至新建波分系统中，业务所涉及的站点为贵阳、遵义、铜仁、凯里、都匀、兴义、安顺、六盘水、毕节九个市。其余站点不上下业务。（要求为光放站）
要求如下：
1、该波分系统需满足数字电视业务和宽带IP数据业务的传输需求，且业务容量都为3G；
2、数字电视业务和宽带IP数据业务需在业务端口上物理隔离；（但可在波分传输中合在同一个10G波中）
3、所有业务需在波分层面作保护，且保护倒换小于50ms，满足电信级的倒换要求；
4、各节点站的GE业务板需满配GE光口。还需对该波分系统上适用的10GE端口业务板进行说明和单独报价；GE业务板八个地州市各配置一块备件，贵阳配置两块备件。光放和OTU按本工程使用量的2%配置备件。光放按本工程所用的最大功率配置，且含各种类型的配套光衰。OTU备件按可变OTU配置。
注：上述端口配置为业务端口配置。其中：GE/10GE用户侧接口均统一采用1310nm单模短距光接口与骨干数据设备对接。
5、卖方须根据自己的设备提出具体的保护方式，并给出波道配置图和核算出具体总配置和单站设备配置。
6、 对于到目前为止，ITU-T仍未形成最终建议规范，卖方应在ITU-T发表新建议后，在合同保证期内负责免费修改或更改所供设备和系统的管理软件。
3. 配置要求
3.1 光纤参数
3.1.1 光纤使用类型
本工程根据光缆为ITU-T G.652光纤，工作波长均为1550nm窗口。
3.1.2 光纤衰减
本期工程的站间距离及衰减见附件《贵州广电波分传输系统工程光缆测试报告》：所给出的衰减值已包含光纤衰减、光纤熔接衰减和光纤富余度及ODF架连接器衰减。
3.1.3 光纤色度色散指标
本期工程所用G.655光纤的色度色散系数暂按5ps/nm.km；G.652光纤暂按18ps/nm.km考虑。此指标最终以现场测试值进行修正。
3.1.4 光纤PMD指标
本期工程中所用G.655光纤的偏振模色散（PMD）平均值按0.3ps/考虑, G.652光纤的偏振模色散（PMD）平均值按0.5ps/考虑。详细光缆测试PMD值见附件《贵州广电波分传输系统工程光缆测试报告》。
3.2 波分系统配置
3.2.1 本次招标工程的波分传输系统是40*10G系统。卖方应在贵阳、遵义、铜仁、凯里、都匀、兴义、安顺、六盘水、毕节9个站点配置40波系统的合、分波系统。
3.2.2 投标方应根据其设备性能，提供本工程各波分光放段和光复用段配置的综合计算结果，包括：衰减、色散补偿（DCM）、PMD等。并分别计算满波道配置时每个光放段（span）每个信道的双向OSNR值。卖方应提供本次投标工程中的系统配置的仿真计算过程及结果。
3.2.3 卖方应根据其设备性能及本工程的模拟传输系统配置图分别计算出每个光复用段的DGD值，并给出各光放段DGD值对系统配置的影响以及补偿方式，同时卖方应说明每个光复用段所允许的最大DGD值。
3.2.4 卖方应分别说明带外FEC、带内FEC或卖方特有的其它各种编码技术的使用原则以及在本工程投标方案中的具体应用。
3.2.5 卖方应说明本设备的色散补偿方式及计算方法，以及在本工程投标方案中的色散补偿模块的具体取值。
3.2.6 本次招标工程中，卖方应说明超长段和多跨段的具体实现方案、应用技术，并给出详细的计算参数（必须包括OSNR值），同时给出本次报价设备类似长跨段工程的开通纪录及相应参数。
3.3 波分设备配置
3.3.1 波分设备中采用集中供电的电源盘按（1+1）热备用配置，如果设备采用分散供电方式，要求每个机盘应有2路供电。
3.3.2 本次招标的机架高度按照2.2m考虑，设备工作电源电压按-48V考虑，卖方应根据本期工程需求完成配置清单，每站的机架配置图；
卖方应提供机柜集成度、子架槽位数和本期工程所用单板占用槽位数信息。
卖方应提供本次工程所使用单板重量、单板功耗；各站每机架波分设备满配置时的总功耗和本期实际功耗，满配置的总重量和本期实际重量。
3.3.3卖方还需将本系统逐步扩容至满配时，所需增加的板件和费用进行详细陈述。（要求扩容时只在业务站增加板件，其余站点不作任何变动）
3.4 网络管理系统
卖方应按本工程配置要求详细说明网管实现方案，如系统组成、管理功能、管理网元数、网元计算方法、本工程网元数及空余网元数等。EM应符合技术规范书技术部分相关条款的要求。要求新设网管应具备管理五年内新建及扩容波分系统的能力，硬件配置应不低于当前主流PC服务器的配置水平。
3.5互联互通
1．卖方设备是否有与其他厂家设备互联互通的应用实例，如本次工程新建波分系统（开放式）通过OTU与那些厂家SDH系统（2.5Gb/s 、10Gb/s）有过成功对接实例，若有，请详细给出应用资料，并说明网管管理程度。
2、卖方设备是否作过与其他厂家设备互联互通的测试，若有，请详细给出测试数据。
3.6 公务通信系统
本工程在各站点均不要求配置公务通信系统。
3.7支持业务
本工程新建波分系统主要应用于省会贵阳与八地州市的大容量传输连接，提供多业务的透明传输，因此在客户侧接口，波分系统应支持以下业务：
1．SDH业务：支持ITU-T G.707建议规范的STM-N（N=1、4、16、64）的SDH业务；
2．以太网业务：支持10M/100M、GE、10GE以太网业务；
3、ATM业务；支持采用ITU-T G.707建议规范的STM-N（N=1、4和16）的ATM业务；
请卖方列出所提供波分设备可支持的业务和符合的接口标准。
4. 供货及服务内容
4.1采购设备
--波分光纤传输设备
--附件（缆线、安装材料、专用工具等）
--波分网管设备
--其它卖方认为必须配备的配套设备及辅助设备
附件中专用工具和网管现场维护终端的具体内容由双方在合同中协商确定。
专用工具包拟配30套。（专用工具包所含工具由双方在合同中协商确定。）
网管现场维护终端指笔记本电脑，拟配10台。
4.2 技术服务内容
卖方提供技术服务内容如下：
--设备安装督导、调测及验收测试
--联络会议
--工厂检验
技术服务具体内容由双方在合同中协商确定。

二、 技术要求
1. 概述
1.1 本文件为买方波分传输网系统建设工程的技术规范书的技术部分。
1.2 本文件内所引用的ITU-T建议均是指ITU-T最新通过的建议。对于那些在本文件中尚未作出明确规定的，而ITU-T已有建议的技术规范，应满足ITU-T最新建议。对于到目前为止，ITU-T仍未形成最终建议的规范，卖方应在ITU-T形成最终建议以后，有义务将所供设备升级为符合ITU-T的最新建议。
1.3 卖方对本文件的每一条款必须逐条作出明确的答复，并写出具体技术数据和指标，否则视该条回答无效。
1.4 卖方提供的设备必须是经过现场验证过的成熟设备。
1.6 本文件的解释权属于贵州省广播电视信息网络股份有限公司。
2. 系统组成
2.1 波分系统的组成及分类
40波道的波分传输系统是由波分复用终端设备(OTM)、光分插复用设备(OADM)，光线路放大设备(OA)和色散补偿光纤(DCF)设备组成。
（1）OTM设备包括合波器、分波器、波长转换器(OTU)、子速率透明复用器(T-MUX)(可选)、光功率放大器、光前置放大器、光监控信道(OSC)分波器/合波器；
（2）OADM设备包括光波长分插滤波器、波长转换器(OTU)、子速率透明复用器(T-MUX)(可选)、光功率放大器、光前置放大器、光监控信道(OSC)分波器/合波器；
（3）OA设备含光线路放大器、光监控信道(OSC)分波器/合波器；
（4）色散补偿光纤(DCF)根据色散容忍范围和光复用段长度配置。
2.2 支持的业务
（1）SDH业务：支持ITU-T G.707建议规范的STM-N（N=1、4、16和64）的SDH业务。
（2）ATM业务：支持采用ITU-T G.707建议规范的STM-N（N=1、4、16）信号结构的ATM业务。
（3）IP POS业务：支持采用ITU-T G.707建议规范的STM-N（N=1、4、16）信号结构的IP POS业务。
（4）以太网业务：支持快速以太网（FE）、千兆比以太网（GE）、10GE业务。
（5）未来可能广泛应用的其它业务，如Fiber Channel、ESCON、FICON、Digital Video等。
（6）其他的任意速率业务（34Mb/s~2.5Gb/s），如：PDH业务；FDDI等。
2.3 光通路信号要求
（1）主光通道传输的光通路信号为GE（1.25Gb/s）、STM-16（2.488Gb/s或2.67Gb/s）和STM-64（9.953Gb/s或10.71Gb/s），以及其他任意速率的业务（34Mb/s~2.5Gb/s）。
（2）在典型色散值限制下，G.652光纤上承载STM-64（9.953Gb/s、10.66Gb/s或10.71Gb/s）信号时，若其传输距离超过系统的色散受限距离时，则应采用色散管理技术（参见ITU-T G.691 8.3）等必要的措施来保证STM-64（9.953Gb/s、10.66Gb/s或10.71Gb/s）信号的传输。
3. 设备及性能要求
3.1合波器/分波器及其要求
3.1.1目前波分系统中使用的合波器有多种类型，卖方应说明所提供的合波器的类型。合波器应满足3.1.1各项参数的最低要求，并在表中填入所供设备的参数值。
表3.1.1 合波器参数要求
项目
单位
要求指标
合波器参数
插入损耗
dB
<12

光反射系数
dB
>40

工作波长范围
Nm
1530～1561

偏振相关损耗
dB
<0.5

相邻通路隔离度
dB
>22

非相邻通路隔离度
dB
>25

各通路插入损耗的最大差异
dB
<3

3.1.2目前波分系统中使用的分波器有多种类型，卖方应说明所提供的分波器的类型。分波器应满足表3.1.2各项参数的最低要求，并在表中填入所供设备的参数值。
表3.1.2 分波器参数要求
项目
单位
要求指标
分波器参数
通路间隔
GHZ
100

插入损耗
dB
<10

光反射系数
dB
40

相邻通路隔离度
dB
>25

非相邻通路隔离度
dB
>25

偏振相关损耗
dB
0.5

各通路插入损耗的最大差异
dB
<3

温度特性
nm/℃
*

-1dB带宽
nm
>0.2

-20dB带宽
nm
*

“*”由卖方提供在设备参数栏。
3.1.3若合波器、分波器采用对温度、湿度等环境敏感的器件，卖方应说明其稳定器件性能的技术措施。
3.1.4卖方应说明对分波器、合波器中没有投入业务的信道的光接口是否有特殊的保护措施。
3.2光放大器及其要求
3.2.1卖方提供波分系统用的光放大器（光功率放大器BA、光线路放大器LA、光前置放大器PA）的性能应满足ITU-T G.663及其它相关建议的要求。
3.2.2在每一个放大器和波分终端复用器上，主光通道应有用于不中断业务检测的接口（仪表可以接入），允许在不中断业务的情况下，对主光通道进行实时检测。卖方应详细说明接口的类型及其有关参数和性能。
在波分终端复用器和光放大器上应有估算每个光通路的光功率和光信噪比的功能，并可将相应数据送到网管系统中，在网管系统中可以察看相应的物理量。
3.2.3卖方应说明所供光纤放大器是单级还是双级放大、是单泵浦源还是双泵浦源，并给出各泵浦源的波长、输出功率和功率稳定度等相关参数；提高光纤放大器增益平坦度的方法，光纤放大器的工作原理框图。
3.2.4对于10G 波分系统，卖方应分6/8×22dB,3×33/27dB两种应用方案按照表3.2.1-3.2.3的格式和项目要求给出所供各种光纤放大器的各项性能参数。卖方应就G.652和G.655光纤的不同应用分别给出参数值。
表3.2.1 光功率放大器的性能参数
项目
单位
要求指标
设备参数
应用代码

6/8×22dB
3×33/27dB
6/8×22dB
3×33/27dB
通路分配
NM
*
*

总输入功率范围
dBm
*
*

噪声系数（NF）
dB
<7
<7

通路输入功率范围
dBm
*
*

通路输出功率范围
dBm
*
*

最大总输出功率
dBm
+20
+20

通路增益
dB
20～25
*

输入反射系数
dB
>40
>40

输出反射系数
dB
>40
>40

泵浦源在输入端的泄漏
dBm
*
*

输入可容忍的最大反射系数
dB
*
*

输出可容忍的最大反射系数
dB
*
*

增益斜度
dB/dB
<2
<2

增益平坦度
dB
±1
±1

通路增加/移去增益响应时间（稳态）
MS
<10
<10

偏振相关损耗
dB
<0.5
<0.5

偏振模式色散
PS
<0.5
<0.5

“*”值由卖方提供在设备参数栏。
表3.2.2 光线路放大器的性能参数
项目
单位
要求指标
设备参数
应用代码

6/8×22dB
3×33/27dB
6/8×22dB
3×33/27dB
通路分配
NM
*
*

总输入功率范围
dBm
*
*

通路输入功率范围
dBm
*
*

通路输出功率范围
dBm
*
*

最大总输出功率
dBm
20
20

噪声系数（NF）
dB
<6
<6

通路增益
dB
20～25
*

输入反射系数
dB
>40
>40

输出反射系数
dB
>40
>40

泵浦源在输入端的泄漏
dBm
*
*

输入可容忍的最大反射系数
dB
*
*

输出可容忍的最大反射系数
dB
*
*

增益斜度
dB/dB
<2
<2

增益平坦度
dB
±1
±1

通路增加/移去增益响应时间（稳态）
MS
<10
<10

偏振相关损耗
dB
<0.5
<0.5

偏振模式色散
PS
<0.5
<0.5

表3.2.3 光前置放大器的性能参数
项目
单位
要求指标
设备参数
应用代码

6/8×22dB
3×33/27dB
6/8×22dB
3×33/27dB
通路分配
NM
*
*

总输入功率范围
dBm
*
*

通路输入功率范围
dBm
*
*

通路输出功率范围
dBm
*
*

最大总输出功率
dBm
15
15

噪声系数（NF）
dB
<5.5
<5.5

通路增益
dB
20～25
*

输入反射系数
dB
>40
>40

输出反射系数
dB
>40
>40

泵浦源在输入端的泄漏
dBm
*
*

输入可容忍的最大反射系数
dB
*
*

输出可容忍的最大反射系数
dB
*
*

增益斜度
dB/dB
<2
<2

增益平坦度
dB
±1
±1

通路增加/移去增益响应时间（稳态）
MS
<10
<10

偏振相关损耗
dB
<0.5
<0.5

偏振模式色散
PS
<0.5
<0.5

“*”值由卖方提供在设备参数栏
为全面了解10G与2.5G系统的兼容性，对于2.5G 波分系统，卖方应分8×22dB、5×30dB和3×33dB三种应用方案按照表3.2.1A-3.2.3A的格式和项目要求给出所供各种光纤放大器的各项性能参数。
表3.2.1A 光功率放大器的性能参数
项目
单位
要求指标
设备参数
8×22dB
5×30dB
3×33dB
8×22dB
5×30dB
3×33dB
通路分配
nm
*
*
*

总输入功率范围
dBm
*
*
*

通路输入功率范围
dBm
*
*
*

通路输出功率范围
dBm
*
*
*

最大总输出功率
dBm
17(（特殊情况时可为+20dBm）
20
20

噪声系数(NF)
dB
<7
<7
<7

通路增益
dB
20~25
*
*

输入反射系数
dB
>30
>30
>30

输出反射系数
dB
>30
>30
>30

泵浦源在输入端的泄漏
dBm
*
*
*

输入可容忍的最大反射系数
dB
*
*
*

输出可容忍的最大反射系数
dB
*
*
*

增益斜度
dB/dB
<2
<2
<2

增益平坦度
dB
±1
±1
±1

通路增加/移去增益响应(稳态)
ms
<10
<10
<10

偏振相关损耗
dB
<0.5
<0.5
<0.5

“*”值由卖方提供在设备参数栏。
表3.2.2A 光线路放大器的性能参数
项目
单位
要求指标
设备参数
8×22dB
5×30dB
3×33dB
8×22dB
5×30dB
3×33dB
通路分配
nm
*
*
*

总输入功率范围
dBm
*
*
*

通路输入功率范围
dBm
*
*
*

通路输出功率范围
dBm
*
*
*

最大总输出功率
dBm
17（特殊情况时可为+20dBm）
20
20

噪声系数(NF)
dB
<6.5
<6.5
<6.5

通路增益
dB
20~25
*
*

输入反射系数
dB
>30
>30
>30

输出反射系数
dB
>30
>30
>30

泵浦源对输入端的泄漏
dBm
*
*
*

输入可容忍的最大反射系数
dB
*
*
*

输出可容忍的最大反射系数
dB
*
*
*

增益斜度
dB/dB
<2
<2
<2

增益平坦度
dB
±1
±1
±1

通路增加/移去增益响应(稳态)
ms
<10
<10
<10

偏振相关损耗
dB
<0.5
<0.5
<0.5

“*”值由卖方提供在设备参数栏。
表3.2.3A 光前置放大器的性能参数
项目
单位
要求指标
设备参数
8×22dB
5×30dB
3×33dB
8×22dB
5×30dB
3×33dB
通路分配
nm
*
*
*

总输入功率范围
dBm
*
*
*

通路输入功率范围
dBm
*
*
*

通路输出功率范围
dBm
*
*
*

最大总输出功率
dBm
15
15
15

噪声系数(NF)
dB
<5.5
<5.5
<5.5

通路增益
dB
20~25
*
*

输入反射系数
dB
>30
>30
>30

输出反射系数
dB
>30
>30
>30

泵浦源对输入端的泄漏
dBm
*
*
*

输入可容忍的最大反射系数
dB
*
*
*

输出可容忍的最大反射系数
dB
*
*
*

增益斜度
dB/dB
<2
<2
<2

增益平坦度
dB
±1
±1
±1

通路增加/移去增益响应(稳态)
ms
<10
<10
<10

偏振相关损耗
dB
<0.5
<0.5
<0.5

“*”值由卖方提供在设备参数栏。
3.2.5参考点MP1-S或S’及MP1-R 或R’点的光接口特性
卖方应根据所供光纤放大器的光接口特性，按照ITU-T建议G.692要求的各项指标，参见表3.2.4的表格格式提供数据，所给出的数值，除OSNR为寿命开始值外，其它都应是寿命终了时的最坏值。卖方还应提供OSNR的寿命终了值。
3.2.6卖方应说明所供的三种光纤功率放大器（光功率放大器、光线路放大器，光前置放大器）是否采用同一模块，若采用同一模块，应说明如何对该模块进行设置以完成不同的功能。卖方应就G.652和G.655光纤的不同应用分别给出参数值。
表3.2.4 参考点MPI-S或S’及MPI-R或R’点光接口参数规范
（10G 波分系统）G.652光纤
项目
单位
要求指标
设备参数
8×22dB
6×22dB
3×33dB
3×27dB
8×22dB
6×22dB
3×33dB
3×27dB
比特速率/通道的格式

STM-64
STM-64
STM-64
STM-64
STM-64
STM-64
STM-64
STM-64
MPI-S
或S’
点特性
光发送侧串音
DB
*
*
*
*

每通路输出功率

-平均功率
dBm
+5.0
+5.0
+5.0
+5.0

-最大值
dBm
+6.0
+6.0
+6.0
+7.0

-最小值
dBm
+2.0
+2.0
+4.0
+4.0

总输出功率

-最大值(32通路)
dBm
20
20
20
20

-最大值（40通路）
dBm
21
21
21
21

每通路信噪比
dB
>35
>35
>35
>35

各通路信号功率间最大差异
dB
4
4
2
3

光通道(MPI-S—MPI-R)
光通道代价
dB
2
2
2
2

衰减范围

-最大值
dB
24
24
33
27

-最小值
dB
22
22
31
26

色散容忍范围
ps/nm
12800
9600
7200
6000

无源色散补偿范围
ps/nm
*
*
*
*

最大差分群时延（DGD）
ps
30
30
30
30

平均差分群时延（DGD）
ps
10
10
10
10

反射系数
dB
-27
-27
-27
-27

最小回损
dB
24
24
24
24

最大色散容纳值(补偿后)
ps/nm
1200
1000
800
800

MPI-R
或R’
点特性
各通路平均输入功率

-最大值
dBm
-16
-16
-25
-19

-最小值
dBm
-22
-22
-29
-22

总平均输入功率

-最大值（32通路）
dBm
-2
-2
-11
-6

-最大值（40通路）
dBm
-1
-1
-10
-5

每通路最小光信噪比（光带宽为0.1nm）
dB
22
25
20
25

光信号串音
dB
20
20
20
20

各通路信号功率间最大差异
dB
6
6
4
5

备注：（1）“*”值由卖方提供在设备参数栏。（2）8×22dB、3×33dB参数仅适用于采用带外FEC的波分系统。对于8×22dB光接口指标的应用，光缆偏振模色散PMD应<0.4ps/sqrt(km)。
表3.2.4 参考点MPI-S或S’及MPI-R或R’点光接口参数规范
（10G 波分系统）G.655光纤
项目
单位
要求指标
设备参数
8×22dB
6×22dB
3×33dB
3×27dB
8×22dB
6×22dB
3×33dB
3×27dB
比特速率/通道的格式

STM-64
STM-64
STM-64
STM-64
STM-64
STM-64
STM-64
STM-64
MPI-S
或S’
点特性
光发送侧串音
DB
*
*
*
*

每通路输出功率

-平均功率
dBm
+5.0
+5.0
+5.0
+5.0

-最大值
dBm
+6.0
+6.0
+6.0
+7.0

-最小值
dBm
+2.0
+2.0
+4.0
+4.0

总输出功率

-最大值(32通路)
dBm
20
20
20
20

-最大值（40通路）
dBm
21
21
21
21

每通路信噪比
dB
>35
>35
>35
>35

各通路信号功率间最大差异
dB
4
4
2
3

光通道(MPI-S—MPI-R)
光通道代价
dB
2
2
2
2

衰减范围

-最大值
dB
24
24
33
27

-最小值
dB
22
22
31
26

色散容忍范围
ps/nm
3840
2880
2160
1800

无源色散补偿范围
ps/nm
*
*
*
*

最大差分群时延（DGD）
ps
30
30
30
30

平均差分群时延（DGD）
ps
10
10
10
10

反射系数
dB
-27
-27
-27
-27

最小回损
dB
24
24
24
24

最大色散容纳值(补偿后)
ps/nm
800
800
800
800

MPI-R
或R’
点特性
各通路平均输入功率

-最大值
dBm
-16
-16
-25
-19

-最小值
dBm
-22
-22
-29
-22

总平均输入功率

-最大值（32通路）
dBm
-2
-2
-11
-10

-最大值（40通路）
dBm
-1
-1
-10
-9

每通路最小光信噪比（光带宽为0.1nm）
dB
22
25
20
25

光信号串音
dB
20
20
20
20

各通路信号功率间最大差异
dB
6
6
4
5

备注：（1）“*”值由卖方提供在设备参数栏。（2）8×22dB、3×33dB参数仅适用于采用带外FEC的波分系统。（3）对于8×22dB光接口指标的应用，光缆偏振模色散PMD应<0.4ps/sqrt(km)。
表3.2.4 参考点MPI-S或S’及MPI-R或R’点光接口参数规范
（2.5G 波分系统）
项目
单位
要求指标
设备参数
备注
8×22dB
5×30dB
3×33dB
8×22dB
5×30dB
3×33dB

MPI-S
点
特性
光发送侧串音
dB
*
*
*

注1
各通路输出功率

最大值
dBm
5.0(8.0)
7.0
6.0

最小值
dBm
0(3.0)
3.0
4.0

总发送功率

最大值
dBm
17(20)
20
20

MPI-S点每通路信噪比
dB
>30
>30
>30

MPI-S点的最大通路功率差
dB
5.0
4.0
2.0

光通道(MPI-S—MPI-R)
光通道代价(BER=10E-12)
dB
2
2
2

衰减范围

--最大值
dB
24
30
33

--最小值
dB
22
28
31

色散
ps/nm
12800
12000
7200

反射系数
dB
-27
-27
-27

最小回损
dB
24
24
24

MPI-R
和R’
点的光接口特性

平均每通路的输入功率

最大值
dBm
-17(-14)
-21
-25

最小值
dBm
-24(-21)
-27
-29

平均总输入功率

最大值
dBm
-5(-2)
-10
-13

MPI-R每通路最小光信噪比
dB
22
20
20

光信号串音
dB
-22
-22
-22

MPI-R点的最大通路功率差
dB
7
6
4

注1 : “*”值由卖方提供在设备参数栏。
注2 : 括号中的值为特殊情况下，8×22dB 波分系统光放大器的最大输出为+20dBm时的参数，其余的参数为8×22dB 波分系统光放大器的最大输出为+17dBm时的参数。
3.3 色散补偿光纤(DCF)的要求
3.3.1卖方提供的色散补偿光纤(DCF)应满足ITU-T G.671、G.692建议和其它相关建议要求。
3.3.2色散补偿光纤是用于补偿光通道色散的一种光纤，其色散值为负值。
3.3.3卖方应说明色散补偿光纤在系统中的位置，并详细说明色散补偿原则和方法。
3.3.4色散补偿光纤的性能应满足表3.3.4中所有参数的最低要求。
表3.3.4 色散补偿光纤的性能要求
项目
单位
要求指标
设备参数
备注
最大插入损耗
(等效G.652光纤补偿长度)
20km
dB
<3.6

40km
dB
<5.5

60km
dB
<7.5

80km
dB
<9.5

100km
dB
<11.5

120km
dB
<13.5

工作窗口色散(等效G.652光纤补偿长度)
20km
ps/nm
-310~-360

40km
ps/nm
-620~-710

60km
ps/nm
-930~-1070

80km
ps/nm
-1240~-1420

100km
ps/nm
-1550~-1780

120km
ps/nm
-1860~-2140

衰减系数
dB/km
1.0

光反射
dB
-27

工作波长范围
nm
1525-1565

平均群时延
ps/km1/2
0.5

最大允许输入功率
dBm
*

偏振相关损耗
ΔdB
＜0.5

“*值由卖方提供在设备参数栏。卖方应提供所应用的各种色散补偿光纤的参数值。
3.4 波长转换器（OTU）及其要求
3.4.1 OTU的位置
当时用G.691/G.957兼容的光发送器加上OTU来实现G.692光发送器的功能时，如图3.4.1所示，则图中定义的Sn参考点，位于OTU输出光连接器后的光纤上。G.691/G.957兼容的光发送器与OTU间的参考点相应地以G.691定义的S点表示：
图3.4.1 G.691/
