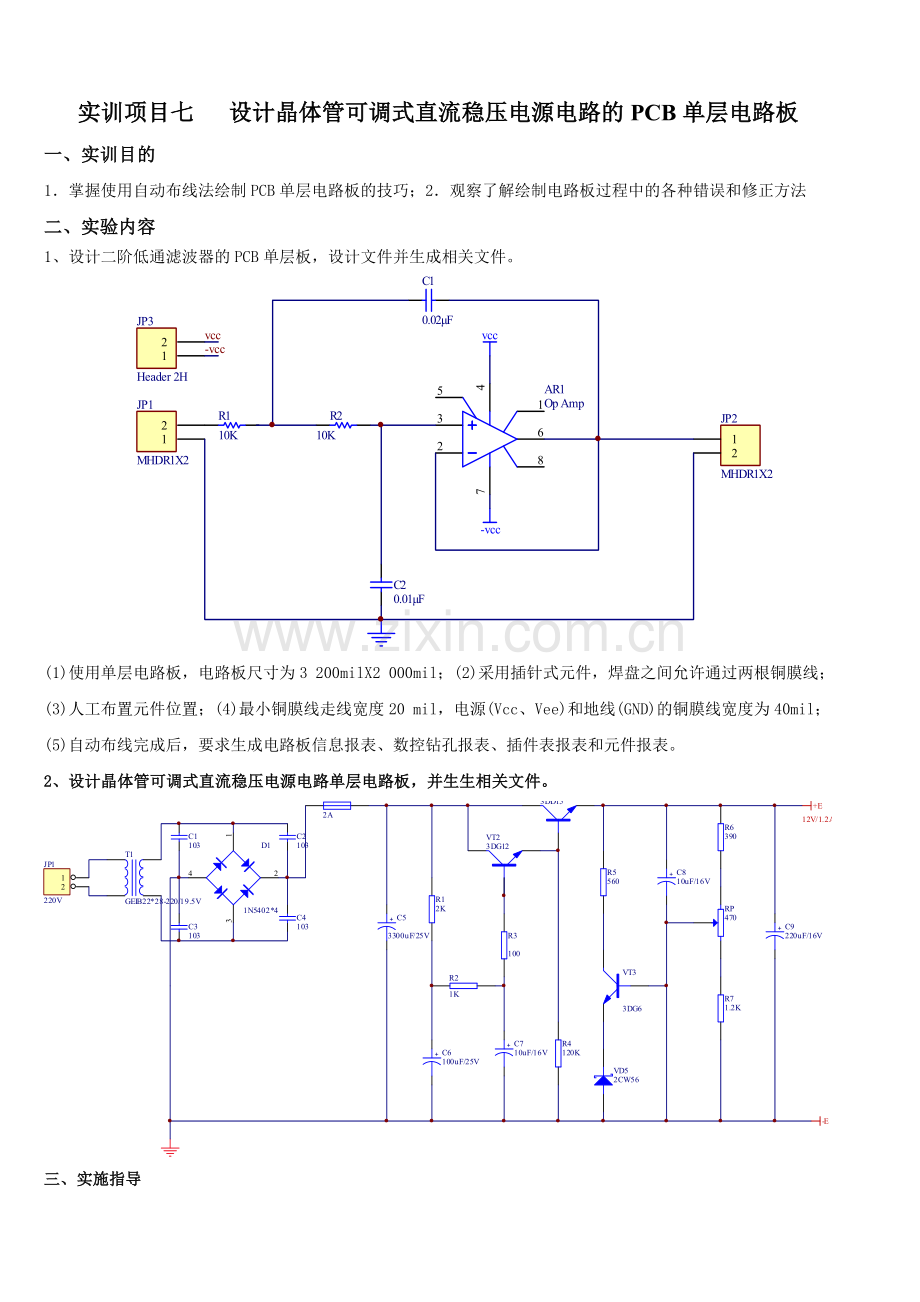

1、实训项目七 设计晶体管可调式直流稳压电源电路的PCB单层电路板一、实训目的1掌握使用自动布线法绘制PCB单层电路板的技巧;2观察了解绘制电路板过程中的各种错误和修正方法二、实验内容1、设计二阶低通滤波器的PCB单层板,设计文件并生成相关文件。(1)使用单层电路板,电路板尺寸为3 200milX2 000mil;(2)采用插针式元件,焊盘之间允许通过两根铜膜线;(3)人工布置元件位置;(4)最小铜膜线走线宽度20 mil,电源(Vcc、Vee)和地线(GND)的铜膜线宽度为40mil;(5)自动布线完成后,要求生成电路板信息报表、数控钻孔报表、插件表报表和元件报表。2、设计晶体管可调式直流稳压电

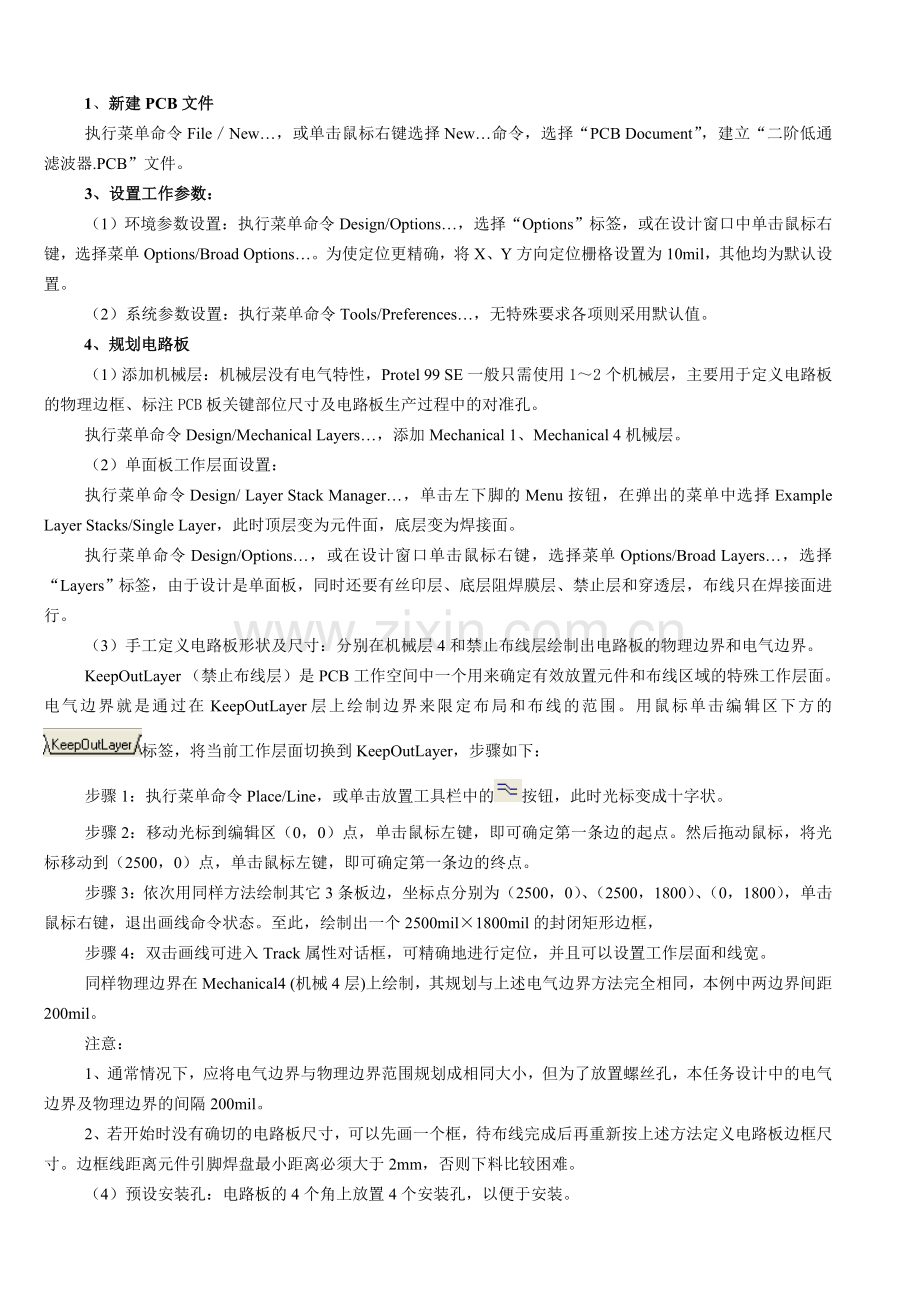

2、源电路单层电路板,并生生相关文件。三、实施指导1、新建PCB文件执行菜单命令FileNew,或单击鼠标右键选择New命令,选择“PCB Document”,建立“二阶低通滤波器.PCB”文件。3、设置工作参数:(1)环境参数设置:执行菜单命令Design/Options,选择“Options”标签,或在设计窗口中单击鼠标右键,选择菜单Options/Broad Options。为使定位更精确,将X、Y方向定位栅格设置为10mil,其他均为默认设置。 (2)系统参数设置:执行菜单命令Tools/Preferences,无特殊要求各项则采用默认值。 4、规划电路板(1)添加机械层:机械层没有电气特

3、性,Protel 99 SE一般只需使用12个机械层,主要用于定义电路板的物理边框、标注PCB板关键部位尺寸及电路板生产过程中的对准孔。执行菜单命令Design/Mechanical Layers,添加Mechanical 1、Mechanical 4机械层。(2)单面板工作层面设置:执行菜单命令Design/ Layer Stack Manager,单击左下脚的Menu按钮,在弹出的菜单中选择Example Layer Stacks/Single Layer,此时顶层变为元件面,底层变为焊接面。执行菜单命令Design/Options,或在设计窗口单击鼠标右键,选择菜单Options/Bro

4、ad Layers,选择“Layers”标签,由于设计是单面板,同时还要有丝印层、底层阻焊膜层、禁止层和穿透层,布线只在焊接面进行。 (3)手工定义电路板形状及尺寸:分别在机械层4和禁止布线层绘制出电路板的物理边界和电气边界。KeepOutLayer(禁止布线层)是PCB工作空间中一个用来确定有效放置元件和布线区域的特殊工作层面。电气边界就是通过在KeepOutLayer层上绘制边界来限定布局和布线的范围。用鼠标单击编辑区下方的标签,将当前工作层面切换到KeepOutLayer,步骤如下:步骤1:执行菜单命令Place/Line,或单击放置工具栏中的按钮,此时光标变成十字状。步骤2:移动光标到

5、编辑区(0,0)点,单击鼠标左键,即可确定第一条边的起点。然后拖动鼠标,将光标移动到(2500,0)点,单击鼠标左键,即可确定第一条边的终点。步骤3:依次用同样方法绘制其它3条板边,坐标点分别为(2500,0)、(2500,1800)、(0,1800),单击鼠标右键,退出画线命令状态。至此,绘制出一个2500mil1800mil的封闭矩形边框,步骤4:双击画线可进入Track属性对话框,可精确地进行定位,并且可以设置工作层面和线宽。同样物理边界在Mechanical4(机械4层)上绘制,其规划与上述电气边界方法完全相同,本例中两边界间距200mil。注意:1、通常情况下,应将电气边界与物理边界

6、范围规划成相同大小,但为了放置螺丝孔,本任务设计中的电气边界及物理边界的间隔200mil。2、若开始时没有确切的电路板尺寸,可以先画一个框,待布线完成后再重新按上述方法定义电路板边框尺寸。边框线距离元件引脚焊盘最小距离必须大于2mm,否则下料比较困难。(4)预设安装孔:电路板的4个角上放置4个安装孔,以便于安装。5、装入元件封装库(1)加载自建元件封装库:调用二阶低通滤波器.ddb中新建PCB封装库文件“自建封装.LIB”。(2)加载元件封装库:执行菜单命令Design/Add/Remove Library,或单击窗口左侧的“Browse PCB”按钮,在下拉选项中选择“Library”,点击Add/Remove.按钮,装入 “自建封装.lib”库文件。6、自动布局及手工调整(同实训项目六)7、设置自动布线参数(在规则设置中,除了元件放置工作层选择顶层、布线工作层底层选择任意方向布线(针脚元件、(贴片元件选择顶层任意方向布线),其它均选择Not used。),其它均与双层板设置相同。8、自动布线及手工调整9、设计规则检查10、布线后的进一步优化(1)补泪滴;(2)敷铜;(3)制作螺丝孔)。11、生成电路板信息报表(Reports/Board Information)、数控钻孔报表、插件表报表和元件报表。
