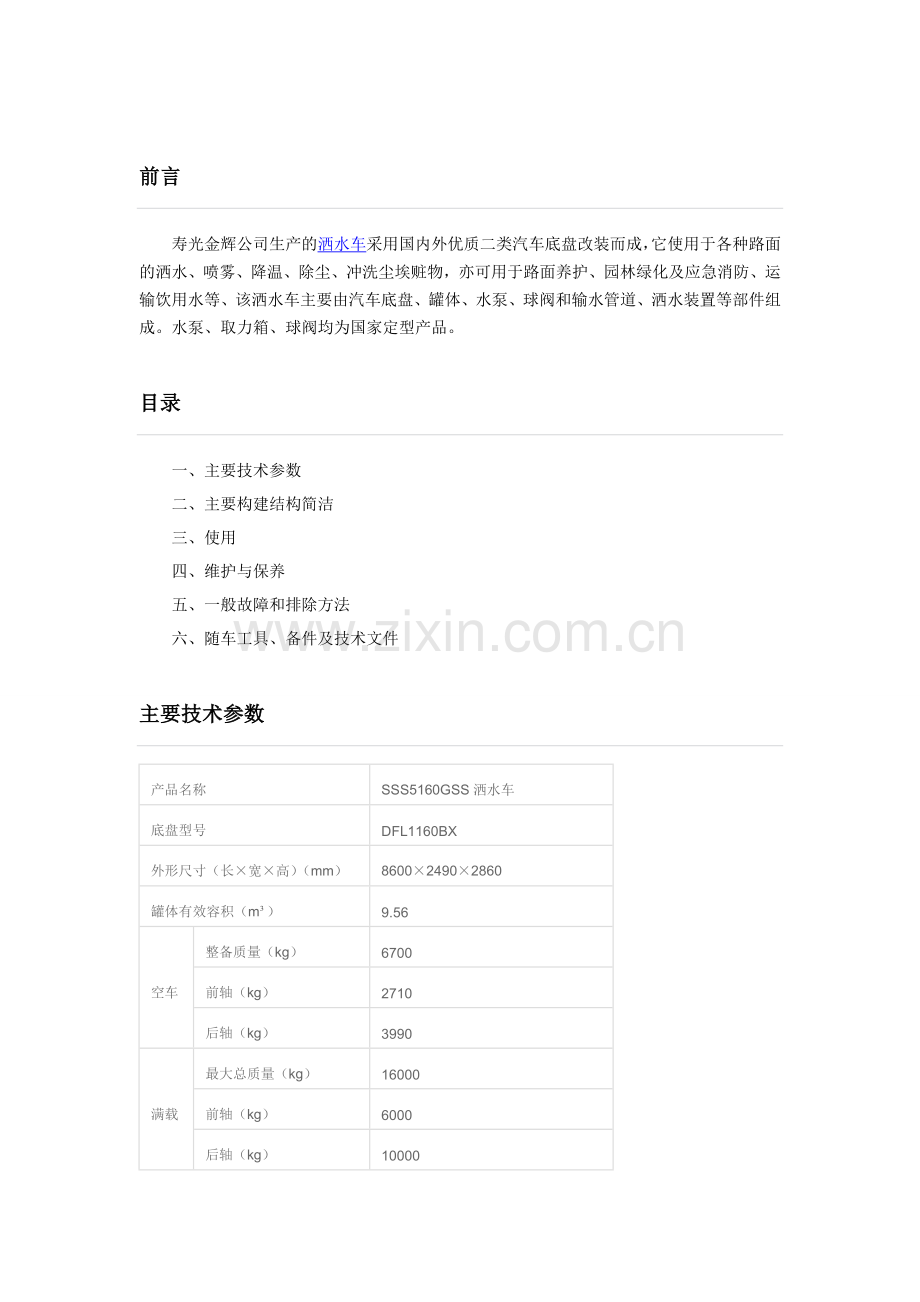

前言
寿光金辉公司生产的洒水车采用国内外优质二类汽车底盘改装而成，它使用于各种路面的洒水、喷雾、降温、除尘、冲洗尘埃赃物，亦可用于路面养护、园林绿化及应急消防、运输饮用水等、该洒水车主要由汽车底盘、罐体、水泵、球阀和输水管道、洒水装置等部件组成。水泵、取力箱、球阀均为国家定型产品。
目录
一、主要技术参数
二、主要构建结构简洁
三、使用
四、维护与保养
五、一般故障和排除方法
六、随车工具、备件及技术文件
主要技术参数
产品名称
SSS5160GSS洒水车
底盘型号
DFL1160BX
外形尺寸（长×宽×高）（mm）
8600×2490×2860
罐体有效容积（m³）
9.56
空车
整备质量（kg）
6700
前轴（kg）
2710
后轴（kg）
3990
满载
最大总质量（kg）
16000
前轴（kg）
6000
后轴（kg）
10000
额定载质量（kg）
9105
水泵流量（m³/h）
60
洒水量（L/㎡）
0.37
洒水压力（Kpa）
2.5
洒水宽度（m）
11.1
洒水行驶车速（km/h）
90
主要构建结构简介
1、罐体
洒水车罐体结构，罐体为椭圆柱体形，用钢板制成，整车罐体水仓为2—3室，中间个班下端有通孔，仓内隔板具有防波作用。以减低汽车行驶时罐内液体的冲击。外表涂防锈漆及装饰漆。
2、罐口
罐门组件：大盖由螺栓紧固在罐门颈板上，有一个支销和一个护板小盖连接在一起，顺时针转小盖之上可使小盖压紧。反转，脱开耳板后，小盖则可打开，大盖上开有一个Φ30的孔，以便在加水过程中，使罐内的压力与大气压力基本一致。
3、取力箱
洒水车采用东风、解放系列取力器，气动操作，操作开关向后拉，取力齿进入啮合位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。
4、水泵
自吸式或圆弧齿轮式洒水车泵。该泵的结构原理、使用维护保养，详见《洒水车泵使用说明书》、《圆弧齿轮泵使用说明书》。
5、球阀
该洒水车采用了两个二通球型阀门一个四位三通球型阀门。球阀由阀体、密封垫、调整座、阀杆、手柄等组成，扳动手柄旋转45°，在阀杆的作用下球芯转动，通孔对准口时液体即可流通，当手柄返回原位时，液体则截断通流，达到任意启闭作用。
四位三通球阀是一种通过改编阀芯位置，形成多路液体通道的球阀。该阀能迅速改变液流方向，可广泛用于非腐蚀性介质和腐蚀性介质的液流中，其原理和二通球阀基本相同，它也是通过扳动手
柄的位置来实现任意两空的通闭。
6、喷水器
本车前装有鸭嘴形喷嘴或圆头冲嘴，后面装有圆柱形洒水喷嘴或莲蓬头喷嘴，后部有一个工作台，装配有水炮。后部还可装8个喷嘴（选装）。
喷水器一般用于冲洗街道，起除尘和降温的作用，其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度，高射水炮可以用于城乡园林绿化及应急消防。莲蓬喷嘴可以浇落路中间喷水器冲起的灰尘，起到清洁空气的作用。乔维高．专用汽车的结构与设计：北京大学出版社，2010-9-1．
使用
洒水车及其水路原理图
冯晋祥．专用汽车：机械工业出版社，2008-7-1．
将车开到预定位置，使水罐口对准自来水管口打开罐口盖、
自来水即可加水。
当在野外自采水的情况下，水能过水泵给罐内供水。其操作程序是：在两通球阀8接一个胶管通入地面水源使9的三通球阀A和C口相同，并关闭球阀5、7、11、13向后拉动取力器开关使水泵开始工作，既可向罐内加水，停止工作后开关回位。
1、洒水
接通球阀9的A和B，关闭阀8、11，打开阀13，则前鸭嘴形喷水器开始工作，打开阀5则后圆柱形洒水头和莲蓬开始工作。
2、高压喷水、应急消防
接通阀9的A和B，打开阀3并关闭阀5、7、8、11、13，向后拉动取力器操作开关水泵开始工作，则高射喷枪工作，此时可以用于应急消防，也可用于向公路两边树木喷水。
3、浇灌花木
接通三通球阀9的A和C，B关闭，在11口接一水龙带，水龙的另一端接一水枪，利用水的重力，可自留浇灌花木。
4、活动水泵
关闭三通阀9，使8和11相通，在8口接上钢丝弹簧骨加架吸水胶管，关闭3、5、7、13，打开阀8，在11口接出水管，使水泵开始工作既可将甲地的水抽往乙地，起到活动水泵的作用。
维护与保养
1、根据涂料的使用要求，新产品使用前，应将罐内注满水泡五天后放尽，再用水冲洗涂层表面，然后再注满水静观两天后，将水放掉即可盛装饮用水。
2、经常检查水路系统的联接件，开关及吸水胶管等部件的密封情况，如发现渗漏应即恢复或更换密封件。
3、经常检查水罐、泵架、支架的固定情况，所有螺母应旋紧，保证联接牢固可靠。
4、经常检查取力器和水泵的联接情况，应联接可靠，运转正常，使用中若发现取力箱的水泵轴漏油，应更换密封件。
5、整件水路系统无防冻装置，因此严寒地区，气温摄氏度以下使用后，应立即将水泵、水罐及水路系统中的积水全部放净，注意水泵放水螺塞放水后应关闭严密，确保密封，否则将影响水泵吸水。
6、罐体上的油漆不得沾上汽油或煤油，因为这样会使油漆加速损坏。按期
7、汽车底盘和发动机部分的使用与保养详见载货汽车使用说明书。
8、球阀通过的介质不宜过脏，以免划伤密封环，降低环阀使用寿命，各球阀不宜长期处于半开状态下工作，口则易使密封环变形。
9、进泵滤网6应经常拆洗，以防渣滓堵塞滤网，影响流量。
10、由于罐体与汽车大梁之间垫有木胶垫，水罐载重后各U型螺栓由于木胶的变形会发生松动，因此在车重载后，必须定期拧紧U型螺栓，尤其新车使用时必须做到这一点。
一般故障和排除方法
水泵不能吸水
1.原因：进水管路不密封
排除故障方法：逐段检查，排除漏气地方的故障
原因：发动机转速太低，达不到所需的真空度
排除故障方法：调整油门使转速在1700转/分左右
原因：吸水高度大于允许高度
排除故障方法：吸水高度应小于5米
原因：进水管路严重堵塞
排除故障方法：通管路
原因：泵油密封件损坏，泵轴渗漏影响其真空度
排除故障方法：更换密封件
水罐放不出水
原因：水罐太脏，滤网堵塞，冬季罐内结冰
排除故障方法：冲洗水罐，清洗滤网清除杂物，用热水或热气使冰融化
