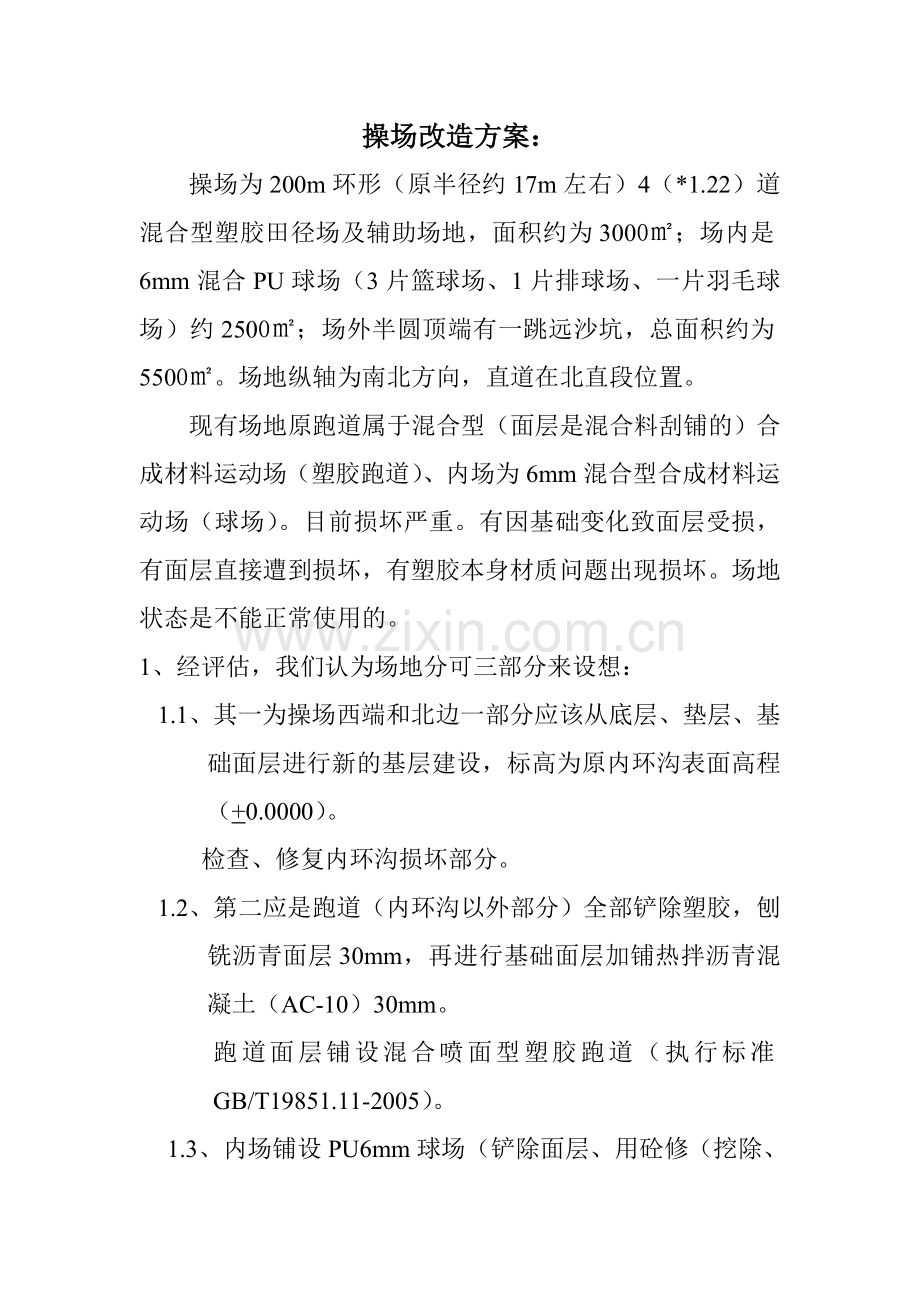

操场改造方案：
操场为200m环形（原半径约17m左右）4（*1.22）道混合型塑胶田径场及辅助场地，面积约为3000㎡；场内是6mm混合PU球场（3片篮球场、1片排球场、一片羽毛球场）约2500㎡；场外半圆顶端有一跳远沙坑，总面积约为5500㎡。场地纵轴为南北方向，直道在北直段位置。
现有场地原跑道属于混合型（面层是混合料刮铺的）合成材料运动场（塑胶跑道）、内场为6mm混合型合成材料运动场（球场）。目前损坏严重。有因基础变化致面层受损，有面层直接遭到损坏，有塑胶本身材质问题出现损坏。场地状态是不能正常使用的。
1、经评估，我们认为场地分可三部分来设想：
1.1、其一为操场西端和北边一部分应该从底层、垫层、基础面层进行新的基层建设，标高为原内环沟表面高程（+0.0000）。
检查、修复内环沟损坏部分。
1.2、第二应是跑道（内环沟以外部分）全部铲除塑胶，刨铣沥青面层30mm，再进行基础面层加铺热拌沥青混凝土（AC-10）30mm。
跑道面层铺设混合喷面型塑胶跑道（执行标准GB/T19851.11-2005）。
1.3、内场铺设PU6mm球场（铲除面层、用砼修（挖除、清理、找平）复基础损坏部分。

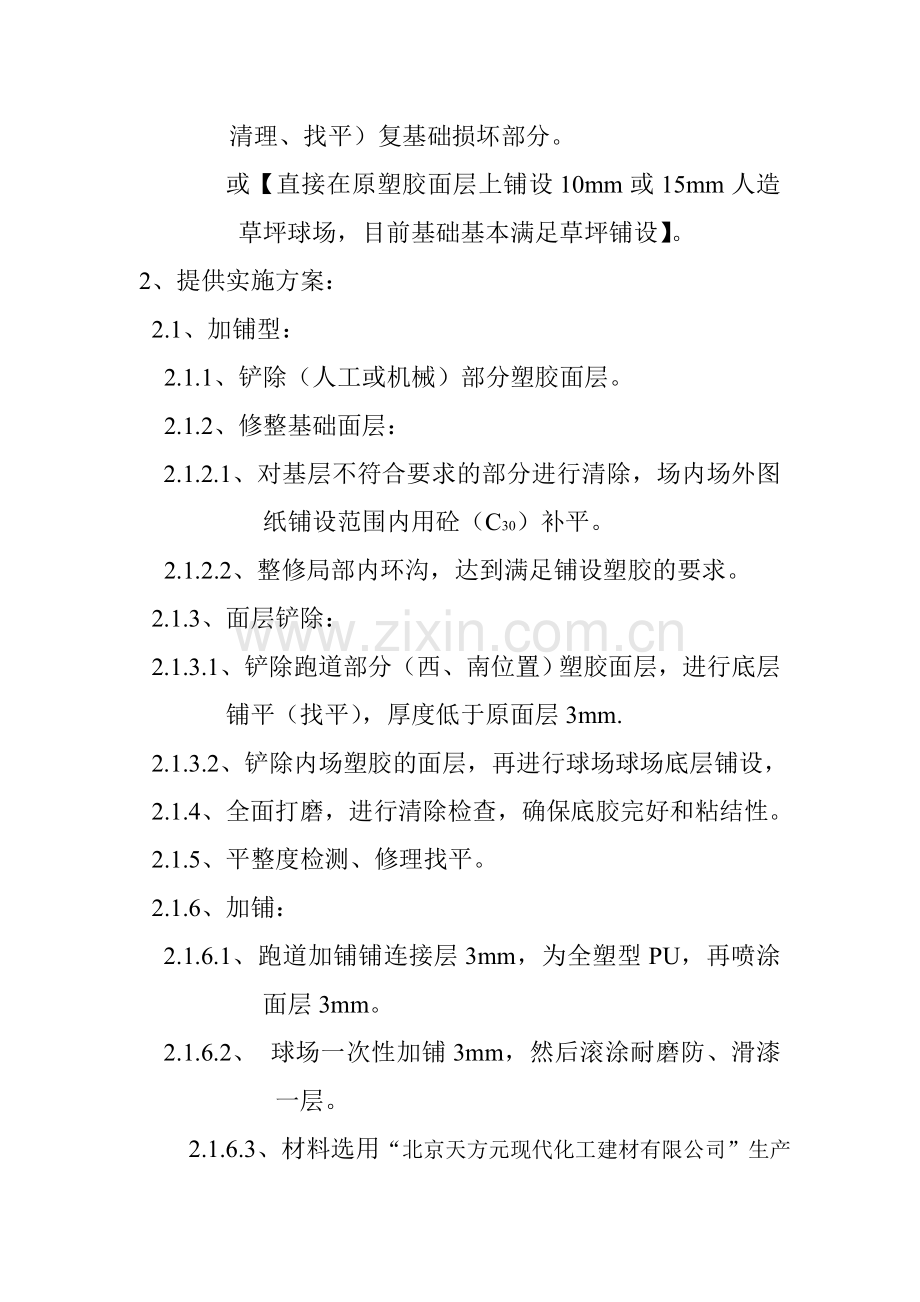

或【直接在原塑胶面层上铺设10mm或15mm人造草坪球场，目前基础基本满足草坪铺设】。
2、提供实施方案：
2.1、加铺型：
2.1.1、铲除（人工或机械）部分塑胶面层。
2.1.2、修整基础面层：
2.1.2.1、对基层不符合要求的部分进行清除，场内场外图纸铺设范围内用砼（C30）补平。
2.1.2.2、整修局部内环沟，达到满足铺设塑胶的要求。
2.1.3、面层铲除：
2.1.3.1、铲除跑道部分（西、南位置）塑胶面层，进行底层铺平（找平），厚度低于原面层3mm.
2.1.3.2、铲除内场塑胶的面层，再进行球场球场底层铺设，
2.1.4、全面打磨，进行清除检查，确保底胶完好和粘结性。
2.1.5、平整度检测、修理找平。
2.1.6、加铺：
2.1.6.1、跑道加铺铺连接层3mm，为全塑型PU，再喷涂面层3mm。
2.1.6.2、 球场一次性加铺3mm，然后滚涂耐磨防、滑漆一层。
2.1.6.3、材料选用“北京天方元现代化工建材有限公司”生产的“天方元R”塑胶材料MH9005A、B1:3混合料。塑胶材料标准执行《室外田径场地面层合成材料技术要求和检验方法》DB11/308-2005。
2.1.7、划线（所用划线漆为“古象”牌聚氨酯划线漆）。
2.2、改造型：
2.2.1、全面清除现有的塑胶跑道面层（内环沟以外）。
2.2.2、修补损坏的内环沟，使其和原来的结合，达到排水功能。
2.2.3、清理、挖除原基础层受损部位，按整体高程找补（-30mm），面积约2000㎡。包括半圆外侧水池上面部 分，跑道西端、西北部分。铣其余跑道-30mm。面积约2500㎡
2.2.4、整体铺设30-40mm沥青混凝土（AC-10-AC13）面层。面积约3000㎡
2.2.5、铺设塑胶：
2.2.5.1、跑道铺设混合型塑胶，厚度、物理性能、平整度均符合国家《塑胶跑道》GB/T14833-93。面积约3000㎡
2.2.5.2、球场铺设6mm混合型PU，主场地为绿色，中圆、三秒区、辅场地为红色。面积约2500㎡。
2.2.5.3、面层材料：选用“北京天方元现代化工建材有限公司”生产的“天方元R”塑胶材料MH9005AB13混合料。塑胶材料标准执行《室外田径场地面层合成材料技术要求和检验方法》DB11/308-2005。
2.2.5.4、体育工艺划线（所用划线漆为“古象”牌聚氨酯划线漆）。
3、由于具体的建设方案没有落定，今就改造的大概内容做
一设想，具体的实施方法、施工方案、造价预算、标准
要求、面层铲除以后的强度和密实度目前无法预估。
