中天建设 围墙方案

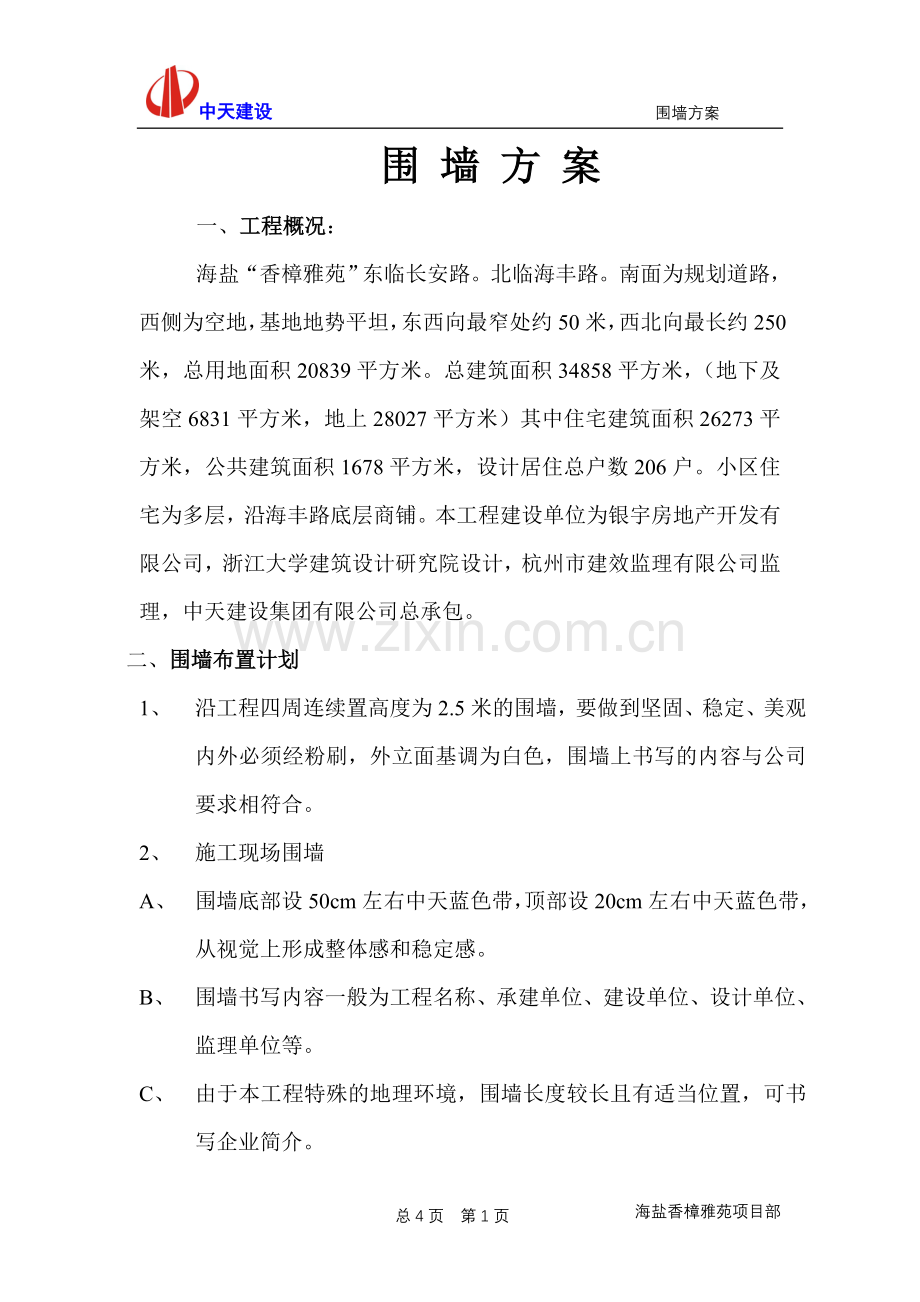

围 墙 方 案
一、工程概况：
海盐“香樟雅苑”东临长安路。北临海丰路。南面为规划道路，西侧为空地，基地地势平坦，东西向最窄处约50米，西北向最长约250米，总用地面积20839平方米。总建筑面积34858平方米，（地下及架空6831平方米，地上28027平方米）其中住宅建筑面积26273平方米，公共建筑面积1678平方米，设计居住总户数206户。小区住宅为多层，沿海丰路底层商铺。本工程建设单位为银宇房地产开发有限公司，浙江大学建筑设计研究院设计，杭州市建效监理有限公司监理，中天建设集团有限公司总承包。
二、围墙布置计划
1、 沿工程四周连续置高度为2.5米的围墙，要做到坚固、稳定、美观内外必须经粉刷，外立面基调为白色，围墙上书写的内容与公司要求相符合。
2、 施工现场围墙
A、 围墙底部设50cm左右中天蓝色带，顶部设20cm左右中天蓝色带，从视觉上形成整体感和稳定感。
B、 围墙书写内容一般为工程名称、承建单位、建设单位、设计单位、监理单位等。
C、 由于本工程特殊的地理环境，围墙长度较长且有适当位置，可书写企业简介。

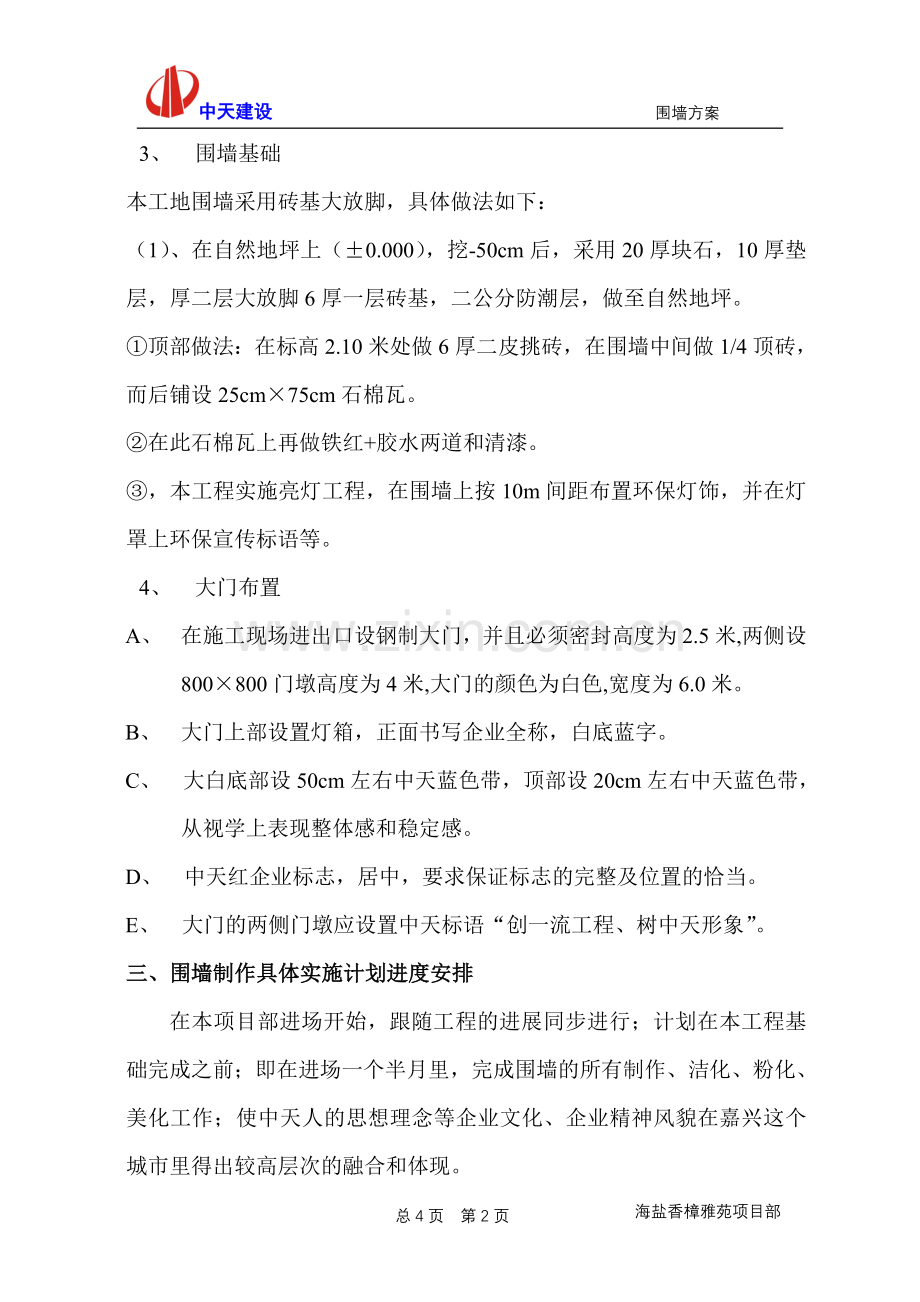

3、 围墙基础
本工地围墙采用砖基大放脚，具体做法如下：
（1）、在自然地坪上（±0.000），挖-50cm后，采用20厚块石，10厚垫层，厚二层大放脚6厚一层砖基，二公分防潮层，做至自然地坪。
①顶部做法：在标高2.10米处做6厚二皮挑砖，在围墙中间做1/4顶砖，而后铺设25cm×75cm石棉瓦。
②在此石棉瓦上再做铁红+胶水两道和清漆。
③，本工程实施亮灯工程，在围墙上按10m间距布置环保灯饰，并在灯罩上环保宣传标语等。
4、 大门布置
A、 在施工现场进出口设钢制大门，并且必须密封高度为2.5米,两侧设800×800门墩高度为4米,大门的颜色为白色,宽度为6.0米。
B、 大门上部设置灯箱，正面书写企业全称，白底蓝字。
C、 大白底部设50cm左右中天蓝色带，顶部设20cm左右中天蓝色带，从视学上表现整体感和稳定感。
D、 中天红企业标志，居中，要求保证标志的完整及位置的恰当。
E、 大门的两侧门墩应设置中天标语“创一流工程、树中天形象”。
三、围墙制作具体实施计划进度安排
在本项目部进场开始，跟随工程的进展同步进行；计划在本工程基础完成之前；即在进场一个半月里，完成围墙的所有制作、洁化、粉化、美化工作；使中天人的思想理念等企业文化、企业精神风貌在嘉兴这个城市里得出较高层次的融合和体现。
由于本工程施工场地大，临时围墙的工作量较大，估计围墙总长设在600m左右，具需标准砖15万；为早日完成临时围墙工程我们将增加每日30人次，在开始施工后10天由完成围墙砌砖，用10天时间完成外墙的1：1：6的粉砂工作，外用白水泥+胶水在5天时间内完成围墙的白底工作，在余下的10-20天时间里完成外围墙的宣传美化工作，并在具体导入公司特有的CIS系统体现中天显明的企业形象特色和品牌档位。
四、围墙完成后的保洁维护工作
围墙是建筑企业宣传自我和美化环境的特有阵地。为了更好的发挥宣传功能，更好的美化城市环境。在围墙的日常保洁和维护上我们必定一改工地现场的脏乱差现象；对完成的围墙将配出一定的基金进行日常维护，维护内容包括，制止破坏围墙的行为，对破损的围墙进行及时的维修，对围墙外周的花圃进行日常的除草，浇水等。
五 、围墙计算书
嘉兴市秀城区行政中心工程由四部分组成，即主楼A楼、后勤楼服务中心B楼、办证中心C楼、连廊总建筑面积36795.87平方米，总占地面积约79100平方米，围墙南北300米，东西文100米。
围墙做法见附图，地基挖土老土，夯实，@4000设一排水口200×200。
围墙设计计算
1、允许高度
1-1，计算依据《施工简明计算手册》P.26.8砖墙施工允许自由高度。
h=rb2/kq=16×0.242/1.12×0.3=2.7m
h—砖墙施工允许自由高度
r—砖砌体重度（KN/m3）三斗一盖=16 KN/m3
b—增厚度（m）=0.24
k—安全系数当墙厚240mm　k=1.12
q—风荷载0.3 KN/m2（七级风）
考虑增设砖垛（@4000）
允许高度为2.7m决定围墙高度定为2.5m是安全可行的。
2、地基承载力复核
2-1，每米墙重=垫层重+砖基重+墙身重
=0.5×0.1×2000+0.37×0.12×20000+0.24×0.3×2000
+0.24×(2.5-0.15)×1600
=100+89+144+902=1235㎏/m
地基受力=1235/1×0.5=2470㎏/m2=2.5T/m2＜地基承载力=10T/m2
所以安全可行
