 OVM锚固体系
 OVM锚固体系是OVM公司在综合吸收国内外钢绞线锚固体系的优点及生产、质量控制经验的基础上研制成功的，于1990年通过专家鉴定，1991年被国务院生产办公室列为重点新产品试制项目，并获国家实用新型专利，专利号ZL90208622.7，被建设部列为科技成果推广项目，经过十多年的成功使用及持续研究，今天OVM锚固体系成为当今最成功的预应力群锚体系之一。由于性能卓越，已广泛应用于国内外桥梁建设、预应力混凝土、钢结构、高速公路建设、高层建筑、矿山、岩土锚固、边坡治理、水电核电建设等领域。OVM锚固体系锚具的年生产能力达到了500万孔，稳居中国及东南亚地区第一位。
    OVM锚固体系锚具的锚固效率系数高，锚固性能非常稳定、可靠，适应范围广泛，一般情况下一套锚具可锚固1~55根钢绞线，最多锚固钢绞线的根数已达到109根。可锚固直径分别为Φ12.7、Φ12.9、Φ15.2、Φ15.7、Φ17.8、Φ21.8、Φ28.6的钢绞线。
鉴于预应力技术发展的需要，我公司在充分综合、吸收国内外先进锚具基础上，在现有OVM锚具成熟的技术、工艺、质量管理基础上，以1860MPa级和2000MPa级钢绞线为锚固对象，研制开发具有优越锚固性能和结构轻巧的OVM2000新一代超高强预应力锚固体系——OVM（A）型锚固体系，其各项性能指标符合国际预应力混凝土协会（FIP）1993《后张预应力体系验收建议》和国家标准GB/T 14370-2000《预应力筋用锚具、夹具和连接器》要求。
OVM（A）型锚固体系锚具经优化设计，结构轻巧合理，性能优越，适用面广，通用性好，安全可靠，使用方便，效益显著。其主要技术性能如下：
◆ 适用于2000MPa级及其以下级别的高强预应力钢绞线。
◆ 具有优越的静载锚固性能，锚具效率系数在不考虑预应力筋的效率系数(0.97)时也满足ηA≥0.95,延伸率≥2%，达到（FIP）1993《后张预应力体系验收建议》的要求。
◆ 具有优异的抗疲劳性能，通过应力幅度为120MPa，上限应力为0.65fpk,经200万次的抗疲劳性能试验。
◆ 结构尺寸缩小：夹片的外径、长度相对一般夹片减少了2mm；相应减少了锚板的锥孔尺寸与间距；适当减少了锚板的外径、厚度。
◆ 锚下结构优化，在原轻量化的锚垫板基础上进一步改进，改善锚下应力状态。
◆ 适用于现有的张拉设备。
◆ 具有良好的自锚性能，不用顶压设备自行锚固。
◆ 锚具规格多，方便选用；配套机具、工具完善。
◆ 锚具内缩量λ≤6mm。
◆ 锚口磨阻损失≤2.5%。

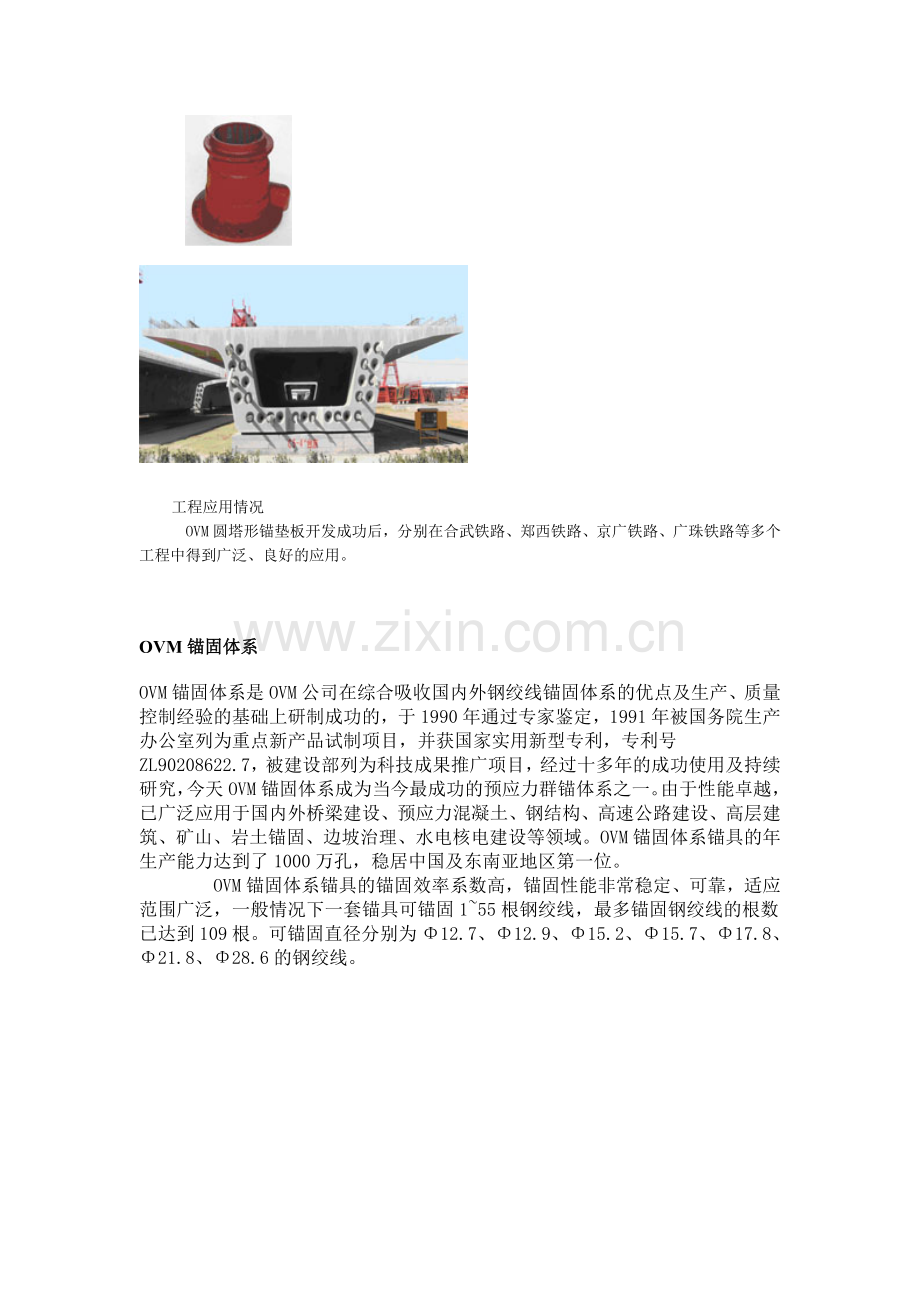

OVM圆塔形锚垫板
   OVM圆塔形锚垫板是柳州欧维姆机械股份有限公司与同济大学联合开发的。针对锚下混凝土的受力特点，采用计算机有限元分析模拟计算，经过大量试制、试验研发出来的一种结构更合理、传力更有效的多级承压面受力的新型锚垫板。不仅可以替代原来常用的方型锚垫板，而且具有喇叭口摩阻小，便于混凝土施工的优点。
   OVM型圆塔形锚垫板参数请从资料下载处得到。

工程应用情况
    OVM圆塔形锚垫板开发成功后，分别在合武铁路、郑西铁路、京广铁路、广珠铁路等多个工程中得到广泛、良好的应用。

OVM锚固体系
OVM锚固体系是OVM公司在综合吸收国内外钢绞线锚固体系的优点及生产、质量控制经验的基础上研制成功的，于1990年通过专家鉴定，1991年被国务院生产办公室列为重点新产品试制项目，并获国家实用新型专利，专利号ZL90208622.7，被建设部列为科技成果推广项目，经过十多年的成功使用及持续研究，今天OVM锚固体系成为当今最成功的预应力群锚体系之一。由于性能卓越，已广泛应用于国内外桥梁建设、预应力混凝土、钢结构、高速公路建设、高层建筑、矿山、岩土锚固、边坡治理、水电核电建设等领域。OVM锚固体系锚具的年生产能力达到了1000万孔，稳居中国及东南亚地区第一位。
    OVM锚固体系锚具的锚固效率系数高，锚固性能非常稳定、可靠，适应范围广泛，一般情况下一套锚具可锚固1~55根钢绞线，最多锚固钢绞线的根数已达到109根。可锚固直径分别为Φ12.7、Φ12.9、Φ15.2、Φ15.7、Φ17.8、Φ21.8、Φ28.6的钢绞线。

鉴于预应力技术发展的需要，我公司在充分综合、吸收国内外先进锚具基础上，在现有OVM锚具成熟的技术、工艺、质量管理基础上，以1860MPa级和2000MPa级钢绞线为锚固对象，研制开发具有优越锚固性能和结构轻巧的OVM2000新一代超高强预应力锚固体系——OVM（A）型锚固体系，其各项性能指标符合国际预应力混凝土协会（FIP）1993《后张预应力体系验收建议》和国家标准GB/T 14370-2000《预应力筋用锚具、夹具和连接器》要求。
OVM（A）型锚固体系锚具经优化设计，结构轻巧合理，性能优越，适用面广，通用性好，安全可靠，使用方便，效益显著。其主要技术性能如下：
◆ 适用于2000MPa级及其以下级别的高强预应力钢绞线。
◆ 具有优越的静载锚固性能，锚具效率系数在不考虑预应力筋的效率系数(0.97)时也满足ηA≥0.95,延伸率≥2%，达到（FIP）1993《后张预应力体系验收建议》的要求。
◆ 具有优异的抗疲劳性能，通过应力幅度为120MPa，上限应力为0.65fpk,经200万次的抗疲劳性能试验。
◆ 结构尺寸缩小：夹片的外径、长度相对一般夹片减少了2mm；相应减少了锚板的锥孔尺寸与间距；适当减少了锚板的外径、厚度。
◆ 锚下结构优化，在原轻量化的锚垫板基础上进一步改进，改善锚下应力状态。
◆ 适用于现有的张拉设备。
◆ 具有良好的自锚性能，不用顶压设备自行锚固。
◆ 锚具规格多，方便选用；配套机具、工具完善。
◆ 锚具内缩量λ≤6mm。
◆ 锚口磨阻损失≤2.5%。
