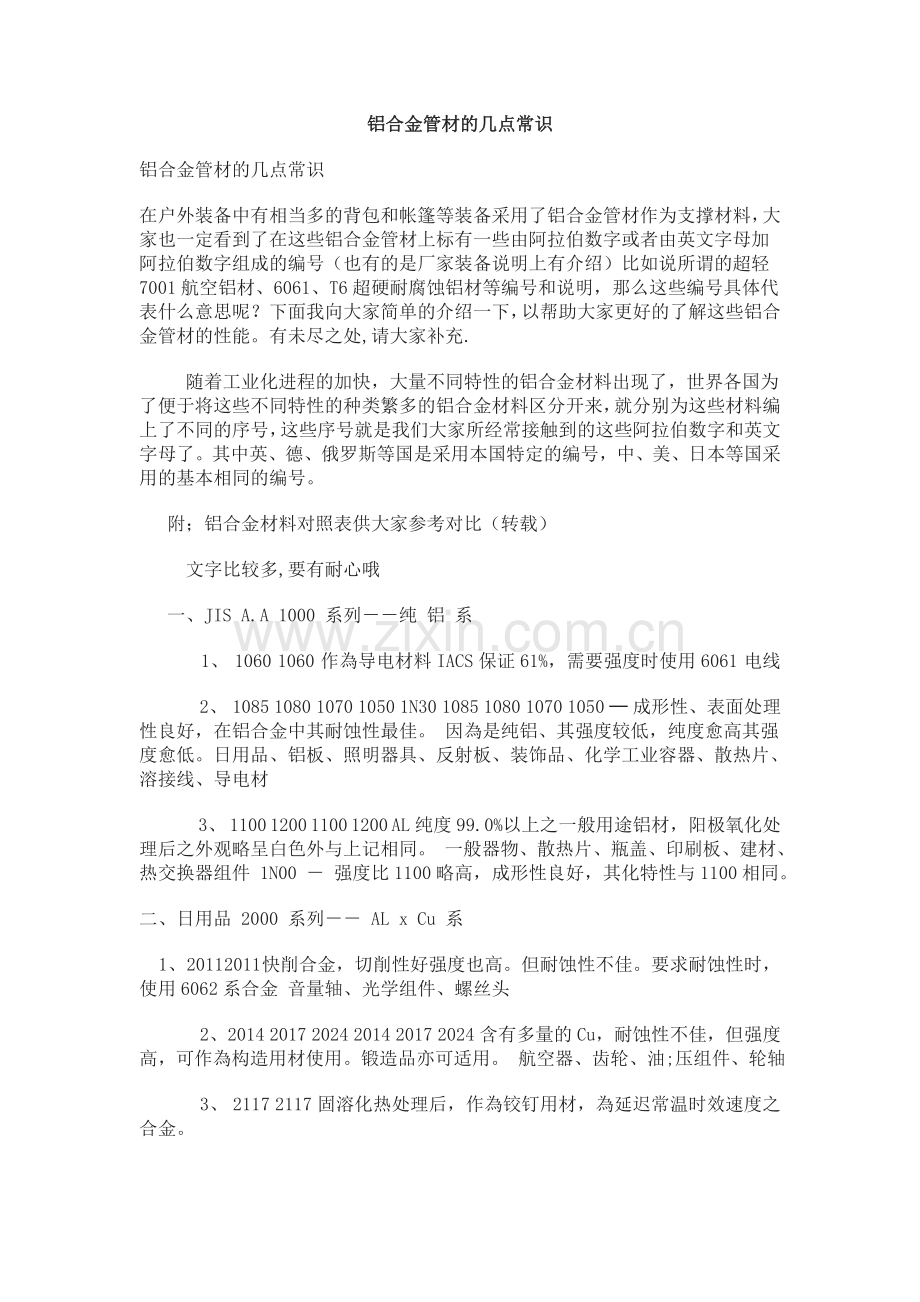

铝合金管材的几点常识
铝合金管材的几点常识
在户外装备中有相当多的背包和帐篷等装备采用了铝合金管材作为支撑材料，大家也一定看到了在这些铝合金管材上标有一些由阿拉伯数字或者由英文字母加阿拉伯数字组成的编号（也有的是厂家装备说明上有介绍）比如说所谓的超轻7001航空铝材、6061、T6超硬耐腐蚀铝材等编号和说明，那么这些编号具体代表什么意思呢？下面我向大家简单的介绍一下，以帮助大家更好的了解这些铝合金管材的性能。有未尽之处,请大家补充.
   随着工业化进程的加快，大量不同特性的铝合金材料出现了，世界各国为了便于将这些不同特性的种类繁多的铝合金材料区分开来，就分别为这些材料编上了不同的序号，这些序号就是我们大家所经常接触到的这些阿拉伯数字和英文字母了。其中英、德、俄罗斯等国是采用本国特定的编号，中、美、日本等国采用的基本相同的编号。
  附；铝合金材料对照表供大家参考对比（转载）
   文字比较多,要有耐心哦
  一、JIS A.A 1000 系列－－纯 铝 系
    1、 1060 1060 作為导电材料IACS保证61%，需要强度时使用6061 电线
    2、 1085 1080 1070 1050 1N30 1085 1080 1070 1050 ─ 成形性、表面处理性良好，在铝合金中其耐蚀性最佳。 因為是纯铝、其强度较低，纯度愈高其强度愈低。日用品、铝板、照明器具、反射板、装饰品、化学工业容器、散热片、溶接线、导电材
    3、 1100 1200 1100 1200 AL纯度99.0%以上之一般用途铝材，阳极氧化处理后之外观略呈白色外与上记相同。 一般器物、散热片、瓶盖、印刷板、建材、热交换器组件 1N00 － 强度比1100略高，成形性良好，其化特性与1100相同。
二、日用品 2000 系列－－ AL x Cu 系
　 1、 2011 2011 快削合金，切削性好强度也高。但耐蚀性不佳。要求耐蚀性时，使用6062系合金 音量轴、光学组件、螺丝头
    2、2014 2017 2024 2014 2017 2024 含有多量的Cu，耐蚀性不佳，但强度高，可作為构造用材使用。锻造品亦可适用。 航空器、齿轮、油;压组件、轮轴
    3、 2117 2117 固溶化热处理后，作為铰钉用材，為延迟常温时效速度之合金。
    4、 2018 2218 2018 2218 锻造用合金。锻造性良好且高温强度较高，因此使用於需要耐热性之锻造品。耐蚀性不佳。 汽缸头、活塞、 VTR汽缸
    5、 2618 2618 锻造用合金。高温强度优越但耐蚀性不佳。 活塞、橡胶成形用模具、一般耐热用途组件
    6、2219 2219 强度高，低温及高温特性良好，溶接性也优越，但耐蚀性不佳。 低温用容器、航太机器
    7、2025 2025 锻造用合金。锻造性良好且强度高，但耐蚀性不佳。 螺旋桨、磁气桶 2N01 － 锻造用合金。具耐热性，强度也高，但耐蚀性不佳。 航空器引擎、油压组件
叁、 3000 系列－－AL x Mn 系
　 1、3003 3203 3003 3203 强度比1100约高10%，成形性、溶接性、耐蚀性均良好。 一般器物、散热片、化粧板、影印机滚筒、船舶用材
    2、 3004 3104 3004 3104 强度比3003高，成形性优越，耐蚀性也良好。 铝罐、灯炮盖头、屋顶板、彩色铝板
    3、3005 3005 强度比3003高约20%，耐蚀也比较好。 建材、彩色铝板
    4、 3105 3105 强度比3003略高，其他之特性与3003类似。 建材、彩色铝板、瓶盖
四、4000 系列－－AL x Si 系
　 1、4032 4032 耐热性、耐摩秏性良好，热膨胀係数小。 活塞、汽缸头
    2、4043 4043 汤流良好，凝固收缩少，用硫酸阳极氧化处理呈灰色之自然发色。 溶接线、建筑嵌板
五、5000 系列－－AL x Mg 系
    1、 5005 － 5005 5050 强度与3003相同，加工性、溶接性、耐蚀性良好，阳极氧化后之修饰加工良好，与6063形材顏色相称。 建筑用内外装、车辆之内装、船舶之内装
    2、5052 5052 為中程度强度之最具代表性合金，耐蚀性、溶接性及成形性良好，特别是疲劳强度高，耐海水性佳。 一般鈑金、船舶、车辆、建筑、瓶盖、蜂巢板
    3、5652 5652 限制5052之不纯物元素，并抑制过氧化氢分离之合金，其他特性与5052同 过氧化氢容器
    4、5154 5154 强度比5052约高20%，其他特性与5052相同 与5052同样、压力容器
    5、5254 5254 限制5154之不纯物元素，并抑制过氧化氢分解之合金，其他特性与5154相同。 过氧化氢容器
    6、5454 5454 强度比5052约高20%，其特性与5154大致相同，但在恶烈环境下之耐蚀性比5154良好。 汽车用车轮
    7、5056 5056 耐蚀性优越以切削加工作表面修饰，阳极氧化处理性及其染色性良好。 相机本体、通信机器组件、拉鍊
    8、5082 5082 强度与5083相近，成形性、耐蚀性良好。 罐盖
    9、5182 5182 强度比5082约高5%，其他之特性与5082相同。 罐盖
    10、 5083 5083 溶接构造用合金。在实用非热处理合金中是最高强度之耐蚀合金，适用於溶接构造。耐海水性、低温特性良好 船舶、车辆、低温用容器、压力容器
    11、5086 5086 强度比5154高，為耐海水性良好的非热处理系溶接构造用合金。 船舶、压力容器、磁气圆盘 5N01 － 强度与3003相同，光辉处理后之阳极氧化处理可有很高的光辉性。成形性、耐蚀性良好。 厨房用品、相机、装饰品、铝板 5N02 　 铰钉用合金，耐海水性良好 铰钉
六、6000 系列 －－AL x Mg x Si 系
　  1、6061 6061 热处理型之耐蚀性合金。用T6处理能有非常高的耐力值，但溶接接口之强度低，因此使用於螺钉、铰钉 船舶、车辆、陆上构造物 6N01 　 中强度之挤型用合金，有6061与6063之中间的强度，挤出性衝压淬火性均良好，可作复杂形状之大型薄肉形材，耐蚀性、溶接性均佳。 车辆、陆上构造物、船舶
    2、6063 6063 代表性的挤出用合金，强度比6061低，挤出性良好，可作复杂的断面形状之形材，耐蚀性及表面处理性均佳 建筑、公路护栏、高栏、车辆、家具、家电製品、装饰品
    3、6101 6101 高强度导电用材。55% IACS保证 电线
    4、6151 6151 锻造加工性特别好，耐蚀性及表面处理性亦佳，适用於复杂的锻造品。 机械、汽车组件 　  5、6262 耐蚀性快削合金，耐蚀性及表面处理性比2011更佳，其强度与6061相同。 相机本体、氧化器组件、制动器组件、瓦斯器具组件
七、7000 系列－－AL x Zn x Mg 系
　 1、7072 7072 电极电位低，主要用於防蚀性覆盖皮材，亦适用於热交换器之散热片。 铝合金合板材之皮材，散热片
    2、7075 7075 铝合金中具有最高强度的合金之一，但耐蚀性不佳，与7072之覆盖皮材可改善其耐蚀性，但成本提高。 航空器、滑雪杖 7050 7050 改善7075淬火性之合金，耐应力腐蚀裂痕性良好，适用於厚板、锻造品 航空器、高速回转体 7N01 　 溶接构造用合金，强度高而且溶接部之强度於常温放置，可回后到接近母材的强度。耐蚀性也非常良好。 车辆、其他陆上构造物、航空器
    3、7003 7003 溶接构造用挤出合金，强度比7N01略低，但挤出性良好，可作薄肉之大型形材，其他之特性大致与7N01相同。 车辆、机车车轮外圈
第二部分：铝材的专业用途
    以下按使用处所、适用材料、合金形态的顺序描述
一、建筑用铝合金
    1、屋顶 1050、1100、3105、5052 板
    2、 住宅、仓库、工厂、办公室、商店 1050、1100、3003、5005、5052、6063 板、形材
    3、 天花板、内壁、隔间 1100、5005、6063 板、形材
    4、换气孔、扶手、照明器 1080、5052、5N01、6063 形材、板
    5、门 1050、1100、5005、5052、6063 板、形材
    6、百叶窗 5052、5182 板
    7、窗帘窗轨 5052、6063 形板、板
    8、格子门、门扉 5052、6063 板、形材、管
    9、滑窗 1100、5052、6063 形材、板
    10、窗框 6063 形材
    11、 围墙 5052、6061、6N01、6063、5056 板、形材、线
    12、阳台、balcony 5052、6063、6N01 形材
二、土木用铝合金
    1、道路标识 5052、6061、6063 板、形材
    2、公路护栏高栏 6061、6N01、6063、5083 形材、板、管
    3、照明柱 5052、5083、6063 管
    4、桥樑、步道桥 5083、6061、6N01、7003、7N01 形材、板、管 板、形材
    5、隔音墙 1100、5052、6063 形材、板、管
    6、一般大型构造物 2014、5052、5083、6061 6N01、6063、7003、7N01 形材、板、管
    7、触轮（trolley） 5083、6101、6063、7003 形材
    8、有关线路上部构造 5052、5083、6061、6N01、7003、7N01 形材、板、管
    9、工程用垫板 7N01、7003 形材
    10、鹰架（造船、建筑用） 5052、6N01、6063 板、形材
    11、闸门 5052、5083 板、形材
    12、覆盖 6063 形材
叁、电气机器组件用
    1、一般装饰用途 1080、1070、1050、6063 板、形材
    2、弱电底座、保护板 1100、5052、5082 板
    3、保护箱、电容器箱 1100、1050 板
    4、电解电容器 1085、1070、1050 箔
    5、可变蓄电池 1100、1050、1070、5052 板、箔
    6、 Volume shaft、轴承 2011、2017 棒、管
    7、扩音器框架 1100、5052 板
    8、转钮 2011、5052、5056、6063、6262 棒、板
    9、开关面板Switch plate 1100、5052 板
    10、白热灯炮金属口 3004 板
    11、日光灯金属口 1100 板
    12、Sheath heater 1100、3003、6063 管
    13、 导电管 1050、3003、6063 形材、管
    14、半导体散热器 1050、6063 板、形材
    15、TV天线 1100、3003、6063 管
    16、 TV橱柜 5052 板
    17、VTR cylinder 2018、2618 棒
    18、VTR 导带器 5052、5056、6063、7003 形材、管
    19、磁气圆盘 5086 板
    20、磁气drum 2025、2218、4032 锻造品
    21、雷达天线、碟式天线 6061、6N01、6063 形材
    22、马达框架 1050、6063 板、形材
    23、回转机 Coil 1060、6101 形材，2024、7N01 形材，1060、6101、6061、6063 形材、板、管
    24、 电缆被覆 1050 管、板
    25、换气扇叶片 1100、3003、5052 板
    26、电锅 1100、3003、3004、5N01 板
    27、散热片 1100、1200、1050、3003、7072 板
    28、影印机滚筒 1050、3003、6063 管
四、一般机器用、包装容器用铝合金
　 1、 光学精密机器关係
      （1） Camera照相机体 5052、5056、6262 管、棒
      （2）Camera照相机零件 1100、5N01 板
      （3） 组件类 2011、5056、6262 棒
      （4） 键盘 1050、1100 板
      （5）齿轮、地板 2014、2017、5083 板
    2、 纤维关係
      （1）Belt frame 6063、7003 形材
      （2）纺织机构造 2014、7075、7N01、7003 形材、棒
      （3）纺綞 2017、2024、7075 棒
      （4）线轴 6061、6N01、 6063、 7N01 管
      （5）Screen、印染框 6063 形材
      （6）飞轮 (Flyer) 7003 管
      （7）纺纱 Pot 2017、7N01 板、锻
    3、农林、水產、包装、容器关係
      （1）插秧机、苗箱 5052 板
      （2）割草机把手 5056、6063、6N01、 7003 管
      （3）储藏库 5052、5083 板
      （4）送水管 5052、6063 管
      （5）集乳罐 1050、1100、3003、5052 板
      （6）瓶盖 1200、1100、3003、3105、5052 板
      （7）铝罐 3004、5052、5082、5182 板
      （8）啤酒桶 1050 板
      （9）鱼仓 5052、5083 板
      （10）水中呼吸用高压筒 2017、5056 锻造品
      （11）液化瓦斯筒 5052、5083 板
      （12）包装容器 1N30、8021、8079 箔
      （13）球棒 6061、6N01、6063、7001、7178 管
      （14）弓箭 2024、7075、7078 管
      （15）球拍类 6061、6N01、6063、7N01、7003 形材
      （16）铭板 1050、1070、1080 板
      （17）印刷板 1050、1100、3003 板
      （18）游泳池 5052、5083、6063 板、形材
五、化学装置用铝合金
    1、 LNG瓦斯桶类配管蒸发装置 3003、5052、5083、6063 板、管、形材
    2、空气瓦斯分离装置 1050、1100、3003、4043、5052、5083、5154、6063、6151、6951 管、形材、板
    3、化学容器配管 1050、1070、3003、5052、5083 板、管、clad材
4、过氧化氢装置 1070、1080、5652、5254 管、板、棒

为了方便用户查找选购，按照散热器的制造工艺分为型材散热器、插片散热器、组合散热器及热管散热器；其中对用量极大的型材散热器按其形状分为单肋、双肋、异型并在网页左侧列出；以便用户快速查找。
关于散热器的选择
首先确定要散热的电子元器件，明确其工作参数，工作条件，尺寸大小，安装方式，选择散热器的底板大小比元器件安装面略大一些即可，因为安装空间的限制，散热器主要依靠与空气对流来散热，超出与元器件接触面的散热器，其散热效果随与元器件距离的增加而递减。对于单肋散热器，如果所需散热器的宽度在表中空缺，可选择两倍或三倍宽度的散热器截断即可。
关于散热器选择的计算方法
参数定义：
Rt─── 总内阻，℃/W；
Rtj─── 半导体器件内热阻，℃/W；
Rtc─── 半导体器件与散热器界面间的界面热阻，℃/W；
Rtf─── 散热器热阻，℃/W；
Tj─── 半导体器件结温，℃；
Tc─── 半导体器件壳温，℃；
Tf─── 散热器温度，℃；
Ta─── 环境温度，℃；
Pc─── 半导体器件使用功率，W；
ΔTfa ─── 散热器温升，℃；
散热计算公式：
Rtf =(Tj-Ta)／Pc - Rtj -Rtc
散热器热阻Rff 是选择散热器的主要依据。Tj 和Rtj 是半导体器件提供的参数，Pc是设计要求的参数，Rtc 可从热设计专业书籍中查表。
（1） 计算总热阻Rt：
Rt= (Tjmax-Ta)／Pc
（2） 计算散热器热阻Rtf 或温升ΔTfa：
Rtf = Rt－Rtj－Rtc
ΔTfa＝Rtf×Pc
（3）确定散热器
按照散热器的工作条件（自然冷却或强迫风冷），根据Rtf 或ΔTfa和 Pc 选择散热器，查所选散热器的散热曲线（Rtf 曲线或ΔTfa线），曲线上查出的值小于计算值时，就找到了合适的散热器。
对于型材散热器，当无法找到热阻曲线或温升曲线时，可以按以下方法确定：
按上述公式求出散热器温升ΔTfa，然后计算散热器的综合换热系数α：
α＝7.2ψ1ψ2ψ3{√√ [(Tf-Ta)／20]}
式中：ψ1─── 描写散热器L/b对α的影响，（L为散热器的长度，b为两肋片的间距）；
ψ2─── 描写散热器h/b对α的影响，（h为散热器肋片的高度）；
ψ3─── 描写散热器宽度尺寸W增加时对α的影响；
√√ [(Tf-Ta)／20]───描写散热器表面最高温度对周围环境的温升对α的影响；
以上参数可以查表得到。
计算两肋片间的表面所散的功率q0
q0 =α×ΔTfa×（2h+b）×L
根据单面带肋或双面带肋散热器的肋片数n,计算散热功率Pc′
单面肋片：Pc′＝nq0
双面肋片：Pc′＝2nq0
若Pc′ ＞Pc 时则能满足要求。
关于散热器的价格
散热器的最后成交价格与所选散热器的规格型号、数量、交货方式、付款方式有关，有一点需要用户特别注意铝散热器通常采用纯铝或6063合金来制造，这两种材质都有很好的导热性与之相比杂铝的导热性则差数倍；（其导热系数请见【相关数据】）由于散热器成本一半以上是材料费，杂铝的价格是低廉的；因此对特别便宜的散热器，购买时要考虑因材质造成的散热性能的损失。

中国
美国
英国
日本
法国
德国
前苏联
别
GB
ASTM
BS
JIS
NF
DIN
ГОСТ
工
1A99
1199

A199.99R
A99
业
1A97

A199.98R
A97
纯
1A95

A95
铝
1A80

1080(1A)
1080
1080A
A199.90
A8

1A50
1050
1050(1B)
1050
1050A
A199.50
A5
防
5A02
5052
NS4
5052
5052
A1Mg2.5
Amg
 锈
5A03

NS5

AMg3
铝
5A05
5056
NB6
5056

A1Mg5
AMg5V

5A30
5456
NG61
5556
5957

2A01
2036

2117
2117
AlCu2.5Mg0.5
D18
硬
2A11

HF15
2017
2017S
AlCuMg1
D1
铝
2A12
2124

2024
2024
AlCuMg2
D16AVTV

2B16
2319

锻
2A80

2N01

AK4

2A90
2218

2018

AK2
铝
2A14
2014

2014
2014
AlCuSiMn
AK8
超硬铝
7A09
7175

7075
7075
AlZnMgCu1.5
V95P

ZAlSi7Mn
356.2
LM25
AC4C

G-AlSi7Mg

铸
ZAlSi12
413.2
LM6
AC3A
A-S12-Y4
G-Al12
AL2
造
ZAlSi5Cu1Mg
355.2

AL5
铝
ZAlSi2Cu2Mg1
413.0

AC8A

G-Al12(Cu)

合
ZAlCu5Mn

AL19
金
ZAlCu5MnCdVA
201.0

ZAlMg10
520.2
LM10

AG11
G-AlMg10
AL8

ZAlMg5Si

G-AlMg5Si
AL13
铝及铝合金新旧牌号对照表

铝合金各国牌号对照表
