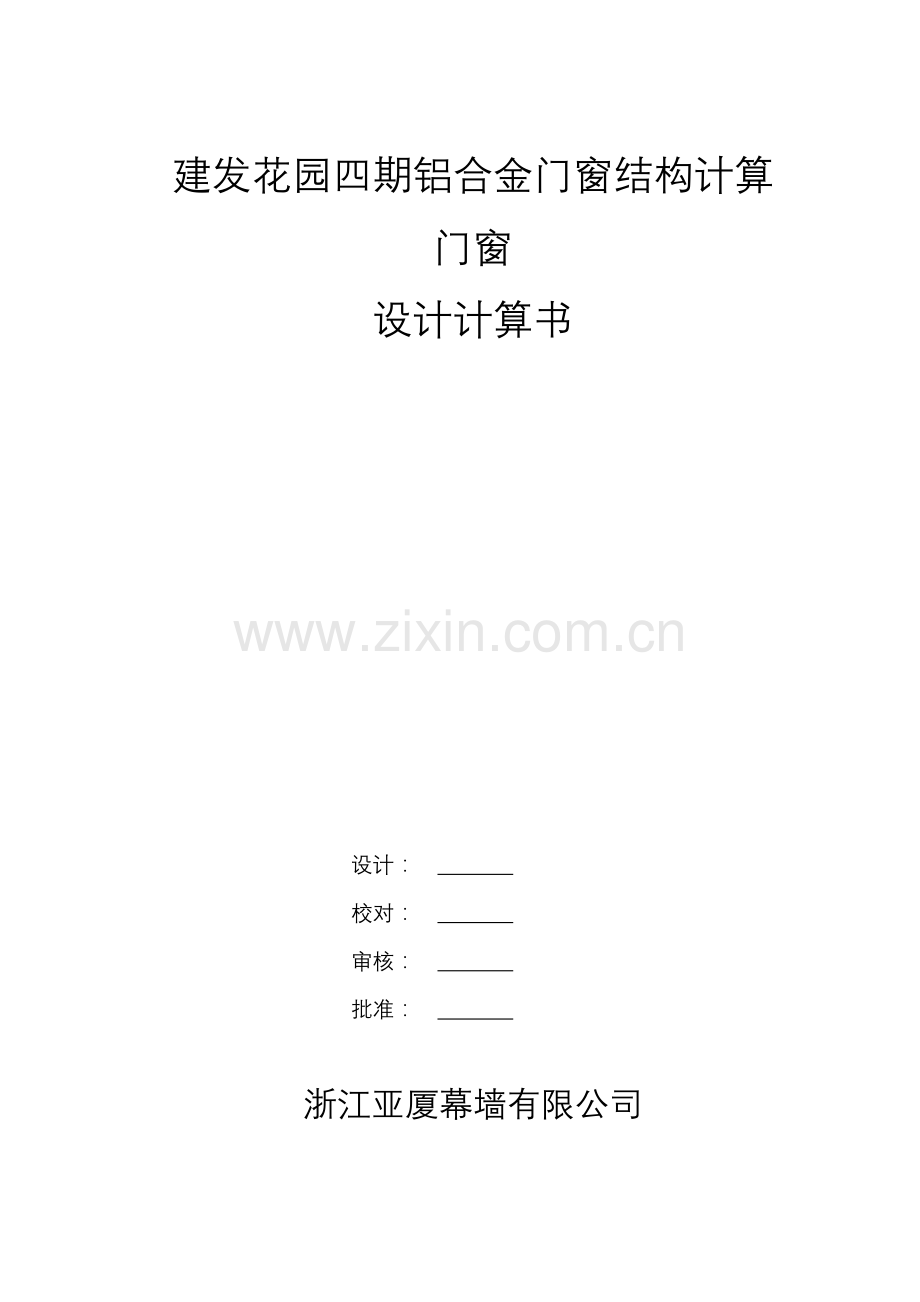

铝合金门窗计算书1.3.doc

建发花园四期铝合金门窗结构计算
门窗
设计计算书

设计：
校对：
审核：
批准：

浙江亚厦幕墙有限公司

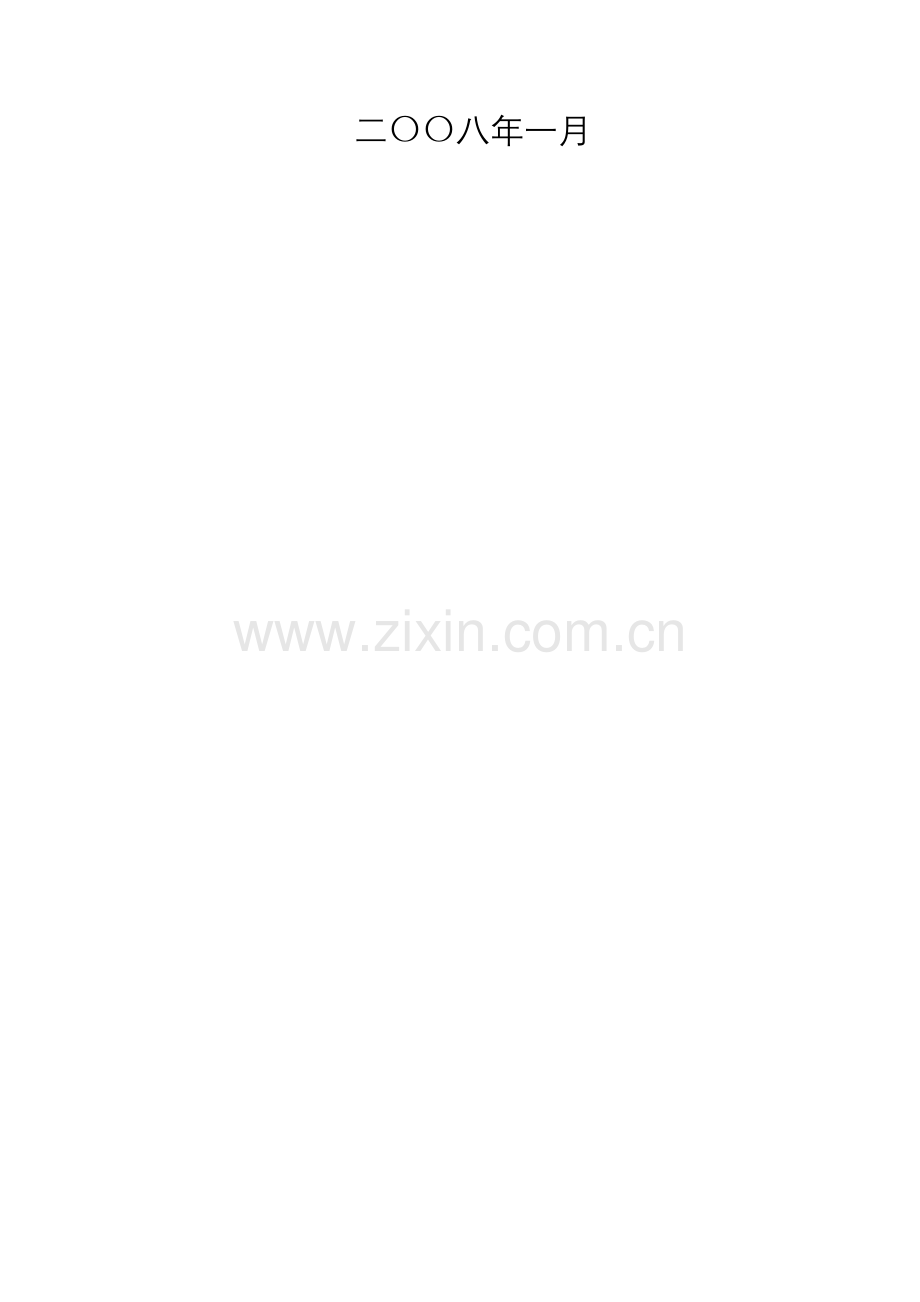

二〇〇八年一月目录

窗高1.5米标高38.7米门窗设计计算书 1
一、计算引用的规范、标准及资料 1
1.建筑设计规范： 1
2.玻璃规范： 1
3.钢材规范： 2
4.胶类及密封材料规范： 2
5.门窗及五金件规范： 2
6.《建筑结构静力计算手册》 (第二版) 3
7.土建图纸： 3
二、基本参数 3
1.门窗所在地区： 3
2.地面粗糙度分类等级： 3
三、门窗承受荷载计算 3
四、门窗玻璃的选用与校核 4
1.玻璃板块荷载计算： 5
2.玻璃的强度计算： 5
3.玻璃最大挠度校核： 7
五、门窗竖中挺计算 7
1.竖中挺计算简图的确定： 7
2.选用竖中挺材料的截面特性： 8
3.风荷载作用的线荷载集度(按矩形分布)： 8
4.门窗竖中挺荷载分配： 9
5.竖中挺在左受荷单元力作用下的受力分析： 10
6.竖中挺在右受荷单元力作用下的受力分析： 10
7.竖中挺的抗弯强度计算： 10
8.竖中挺的挠度计算： 11
9.竖中挺的抗剪计算： 12
窗高1.5米标高78米门窗设计计算书 12
一、计算引用的规范、标准及资料 12
1.建筑设计规范： 12
2.玻璃规范： 13
3.钢材规范： 13
4.胶类及密封材料规范： 14
5.门窗及五金件规范： 14
6.《建筑结构静力计算手册》 (第二版) 15
7.土建图纸： 15
二、基本参数 15
1.门窗所在地区： 15
2.地面粗糙度分类等级： 15
三、门窗承受荷载计算 15
四、门窗玻璃的选用与校核 16
1.玻璃板块荷载计算： 16
2.玻璃的强度计算： 17
3.玻璃最大挠度校核： 18
五、门窗竖中挺计算 19
1.竖中挺计算简图的确定： 19
2.选用竖中挺材料的截面特性： 19
3.风荷载作用的线荷载集度(按矩形分布)： 20
4.门窗竖中挺荷载分配： 20
5.竖中挺在左受荷单元力作用下的受力分析： 21
6.竖中挺在右受荷单元力作用下的受力分析： 21
7.竖中挺的抗弯强度计算： 22
8.竖中挺的挠度计算： 22
9.竖中挺的抗剪计算： 23
窗高1.95米标高78米门窗设计计算书 24
一、计算引用的规范、标准及资料 24
1.建筑设计规范： 24
2.玻璃规范： 24
3.钢材规范： 25
4.胶类及密封材料规范： 25
5.门窗及五金件规范： 25
6.《建筑结构静力计算手册》 (第二版) 26
7.土建图纸： 26
二、基本参数 26
1.门窗所在地区： 26
2.地面粗糙度分类等级： 26
三、门窗承受荷载计算 26
四、门窗玻璃的选用与校核 27
1.玻璃板块荷载计算： 28
2.玻璃的强度计算： 28
3.玻璃最大挠度校核： 30
五、门窗竖中挺计算 30
1.竖中挺计算简图的确定： 30
2.选用竖中挺材料的截面特性： 31
3.风荷载作用的线荷载集度(按矩形分布)： 31
4.门窗竖中挺荷载分配： 32
5.竖中挺在左受荷单元力作用下的受力分析： 33
6.竖中挺在右受荷单元力作用下的受力分析： 33
7.竖中挺的抗弯强度计算： 33
8.竖中挺的挠度计算： 34
9.竖中挺的抗剪计算： 35
窗高2.45米标高3.05米门窗设计计算书 35
一、计算引用的规范、标准及资料 35
1.建筑设计规范： 35
2.玻璃规范： 36
3.钢材规范： 36
4.胶类及密封材料规范： 37
5.门窗及五金件规范： 37
6.《建筑结构静力计算手册》 (第二版) 38
7.土建图纸： 38
二、基本参数 38
1.门窗所在地区： 38
2.地面粗糙度分类等级： 38
三、门窗承受荷载计算 38
四、门窗玻璃的选用与校核 39
1.玻璃的强度计算： 39
2.玻璃最大挠度校核： 40
五、门窗竖中挺计算 40
1.竖中挺计算简图的确定： 41
2.选用竖中挺材料的截面特性： 41
3.风荷载作用的线荷载集度(按矩形分布)： 41
4.门窗竖中挺荷载分配： 42
5.竖中挺在左受荷单元力作用下的受力分析： 43
6.竖中挺在右受荷单元力作用下的受力分析： 43
7.竖中挺的抗弯强度计算： 44
8.竖中挺的挠度计算： 44
9.竖中挺的抗剪计算： 45
窗高3米标高7.15米门窗设计计算书 45
一、计算引用的规范、标准及资料 45
1.建筑设计规范： 45
2.玻璃规范： 46
3.钢材规范： 46
4.胶类及密封材料规范： 47
5.门窗及五金件规范： 47
6.《建筑结构静力计算手册》 (第二版) 48
7.土建图纸： 48
二、基本参数 48
1.门窗所在地区： 48
2.地面粗糙度分类等级： 48
三、门窗承受荷载计算 48
四、门窗玻璃的选用与校核 49
1.玻璃的强度计算： 49
2.玻璃最大挠度校核： 50
五、门窗竖中挺计算 50
1.竖中挺计算简图的确定： 51
2.选用竖中挺材料的截面特性： 51
3.风荷载作用的线荷载集度(按矩形分布)： 51
4.门窗竖中挺荷载分配： 52
5.竖中挺在左受荷单元力作用下的受力分析： 53
6.竖中挺在右受荷单元力作用下的受力分析： 53
7.竖中挺的抗弯强度计算： 54
8.竖中挺的挠度计算： 54
9.竖中挺的抗剪计算： 55
窗高6.18米标高78米门窗设计计算书 55
一、计算引用的规范、标准及资料 55
1.建筑设计规范： 56
2.玻璃规范： 56
3.钢材规范： 56
4.胶类及密封材料规范： 57
5.门窗及五金件规范： 57
6.《建筑结构静力计算手册》 (第二版) 58
7.土建图纸： 58
二、基本参数 58
1.门窗所在地区： 58
2.地面粗糙度分类等级： 58
3.抗震烈度： 58
三、门窗承受荷载计算 58
1.风荷载标准值计算： 58
2.垂直于门窗平面的分布水平地震作用标准值： 59
3.作用效应组合： 59
四、门窗立柱计算 60
1.立柱型材选材计算： 60
2.确定材料的截面参数： 61
3.选用立柱型材的截面特性： 62
4.立柱的抗弯强度计算： 63
5.立柱的挠度计算： 63
6.立柱的抗剪计算： 63
五、门窗横梁计算 64
1.横梁型材选材计算： 65
2.确定材料的截面参数： 66
3.选用横梁型材的截面特性： 67
4.门窗横梁的抗弯强度计算： 68
5.横梁的挠度计算： 68
6.横梁的抗剪计算：(三角荷载作用下) 68
六、门窗玻璃的选用与校核 69
1.玻璃板块荷载计算： 70
2.玻璃的强度计算： 71
3.玻璃最大挠度校核： 72
七、连接件计算 73
1.横梁与角码间连结： 73
2.角码与立柱连接： 74
3.立柱与主结构连接 76
八、门窗埋件计算(后补锚栓) 77
1.荷载标准值计算： 77
2.拉拔实验拉拔力计算： 78
九、门窗焊缝计算 79
1.受力分析： 79
2.焊缝特性参数计算： 79
3.焊缝校核计算： 80
十、玻璃门窗伸缩及紧固计算 80
1.立柱连接伸缩缝计算： 80
2.玻璃镶嵌槽紧固螺钉抗拉强度计算： 80
3.玻璃边缘到边框槽底间隙计算： 81
12mm全玻璃幕墙设计计算书 81
一、计算引用的规范、标准及资料 81
1.幕墙设计规范： 81
2.建筑设计规范： 82
3.玻璃规范： 82
4.钢材规范： 83
5.胶类及密封材料规范： 83
6.《建筑结构静力计算手册》 (第二版) 83
7.土建图纸： 83
二、基本参数 83
1.幕墙所在地区： 83
2.地面粗糙度分类等级： 83
3.抗震烈度： 84
三、幕墙承受荷载计算 84
1.风荷载标准值计算： 84
2.垂直于幕墙平面的分布水平地震作用标准值： 85
3.作用效应组合： 85
四、全玻璃幕墙大面玻璃的计算 85
1.玻璃板块荷载计算： 86
2.玻璃的强度计算： 86
3.玻璃最大挠度校核： 87
五、全玻璃幕墙玻璃肋及结构胶的校核 87
1.肋截面高度的校核： 88
2.玻璃肋的挠度计算： 88
3.胶缝强度的校核: 88
4.地震作用下结构胶粘结厚度： 88
12mm吊挂玻璃幕墙设计计算书 89
一、计算引用的规范、标准及资料 89
1.幕墙设计规范： 89
2.建筑设计规范： 89
3.玻璃规范： 90
4.钢材规范： 90
5.胶类及密封材料规范： 91
6.《建筑结构静力计算手册》 (第二版) 91
7.土建图纸： 91
二、基本参数 91
1.幕墙所在地区： 91
2.地面粗糙度分类等级： 91
3.抗震烈度： 91
三、幕墙承受荷载计算 91
1.风荷载标准值计算： 91
2.垂直于幕墙平面的分布水平地震作用标准值： 92
3.作用效应组合： 92
四、全玻璃幕墙大面玻璃的计算 93
1.玻璃板块荷载计算： 93
2.玻璃的强度计算： 94
3.玻璃最大挠度校核： 94
五、全玻璃幕墙玻璃肋及结构胶的校核 95
1.肋截面高度的校核： 95
2.玻璃肋的挠度计算： 95
3.胶缝强度的校核: 96
4.地震作用下结构胶粘结厚度： 96

建发花园四期铝合金门窗结构计算·门窗设计计算书 浙江亚厦幕墙有限公司
窗高1.5米标高38.7米门窗设计计算书
一、计算引用的规范、标准及资料
1.建筑设计规范：
《建筑结构荷载规范》 GB50009-2001
《钢结构设计规范》 GB50017-2003
《冷弯薄壁型钢结构设计规范》 GB50018-2002
《高层民用钢结构技术规程》 JGJ99-98
《建筑设计防火规范》 GBJ16-87(2001版)
《高层民用建筑设计防火规范》 GB50045-2001
《建筑物防雷设计规范》 GB50057-2000
《工程抗震术语标准》 JGJ/T97-95
《中国地震烈度表》 GB/T17742-1999
《建筑抗震设计规范》 GB50011-2001
《建筑抗震设防分类标准》 GB50223-2004
《中国地震动参数区划图》 GB18306-2000
《采暖通风与空气调节设计规范》 GB50019-2003
《高层建筑混凝土结构技术规程》 JGJ3-2002
《混凝土结构设计规范》 GB50010-2002
《民用建筑热工设计规范》 GB50176-93
《民用建筑隔声设计规范》 GBJ118-88
《建筑结构可靠度设计统一标准》 GB50068-2001
《建筑装饰工程施工质量验收规范》 GB50210-2001
《建筑钢结构焊接技术规程》 JGJ81-2002
《钢结构防火涂料》 GB14907-2002
《碳钢焊条》 GB/T5117-1995
《低合金钢焊条》 GB/T5118-1995
《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2000
2.玻璃规范：
《建筑玻璃应用技术规程》 JGJ113-2003
《普通平板玻璃》 GB4871-1995
《浮法玻璃》 GB11614－1999
《钢化玻璃》 GB/T9963-1998
《幕墙用钢化玻璃与半钢化玻璃》 GB/T17841-1999
《建筑用安全玻璃 防火玻璃》 GB15763.1-2001
《中空玻璃》 GB/T11944-2002
《夹层玻璃》 GB9962-1999
《镀膜玻璃 第一部分 阳光控制镀膜玻璃》 GB/T18915.1-2002
《镀膜玻璃 第二部分 低辐射镀膜玻璃》 GB/T18915.2-2002
《热反射玻璃》 JC693-1998
《热弯玻璃》 JC/T915-2003
3.钢材规范：
《不锈钢棒》 GB/T1220-1992
《不锈钢冷加工钢棒》 GB/T4226-1984
《不锈钢冷扎钢板》 GB/T3280-1992
《不锈钢热扎钢板》 GB/T4237-1992
《不锈钢热扎钢带》 GB/T5090
《冷拔异形钢管》 GB/T3094-2000
《碳素结构钢》 GB/T700-1988
《优质碳素结构钢》 GB/T699-1999
《合金结构钢》 GB/T3077-1999
《不锈钢和耐热钢冷扎带钢》 GB/T4239-1991
《高耐候结构钢》 GB/T4171-2000
《焊接结构用耐候钢》 GB/T4172-2000
《低合金高强度结构钢》 GB/T1591-1994
《碳素结构和低合金结构钢热轧薄钢板及钢带》 GB/T912-1989
《碳素结构和低合金结构钢热轧厚钢板及钢带》 GB/T3274-1988
《结构用无缝钢管》 JBJ102
《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-1992
4.胶类及密封材料规范：
《混凝土接缝用密封胶》 JC/T881-2001
《硅酮建筑密封胶》 GB/14683-2003
《建筑用硅酮结构密封胶》 GB16776-2003
《聚硫建筑密封胶》 JC483-1992
《中空玻璃用弹性密封剂》 JC486- 2001
《幕墙玻璃接缝用密封胶》 JC/T882-2001
《石材幕墙接缝用密封胶》 JC/T883-2001
《中空玻璃用丁基热熔密封胶》 JC/T914-2003
《彩色钢板用建筑密封胶》 JC/T884-2001
《工业用橡胶板》 GB/T5574-1994
《绝热用岩棉、矿棉及其制品》 GB/T11835-98
《建筑用防霉密封胶》 JC/T885-2001
《建筑表面用有机硅防水剂》 JC/T902-2002
《聚氨酯建筑密封胶》 JC/T482-2003
5.门窗及五金件规范：
《铝合金门》 GB/T8478-2003
《铝合金窗》 GB/T8479-2003
《建筑外窗抗风压性能分级及检测方法》 GB/T7106-2002
《建筑外窗气密性能分级及检测方法》 GB/T7107-2002
《建筑外窗水密性能分级及检测方法》 GB/T7108-2002
《建筑外窗空气隔声性能分级及检测方法》 GB/T8485-2002
《铝合金门窗工程设计、施工及验收规范》 DBJ15-30-2002
《建筑外窗采光性能分级及检测方法》 GB/T11976-2002
《地弹簧》 GB/T9296-1988
《平开铝合金窗执手》 GB/T9298-1988
《铝合金窗不锈钢滑撑》 GB/T9300-1988
《铝合金门插销》 GB/T9297-1988
《铝合金窗撑挡》 GB/T9299-1988
《铝合金门窗拉手》 GB/T9301-1988
《铝合金窗锁》 GB/T9302-1988
《铝合金门锁》 GB/T9303-1988
《闭门器》 GB/T9305-1988
《推拉铝合金门窗用滑轮》 GB/T9304-1988
《紧固件 螺栓和螺钉》 GB/T5277
《十字槽盘头螺钉》 GB/T818-2000
《紧固件机械性能 螺栓、螺钉和螺柱》 GB3098.1-2000
《紧固件机械性能 螺母 粗牙螺纹》 GB3098.2-2000
《紧固件机械性能 螺母 细牙螺纹 》 GB3098.4-2000
《紧固件机械性能 自攻螺钉》 GB3098.5-2000
《紧固件机械性能 不锈钢螺栓、螺钉、螺柱》 GB3098.6-2000
《紧固件机械性能 不锈钢螺母》 GB3098.15-2000
《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997
6.《建筑结构静力计算手册》 (第二版)
7.土建图纸：

二、基本参数
1.门窗所在地区：
厦门地区；
2.地面粗糙度分类等级：
按《建筑结构荷载规范》(GB50009-2001)
A类：指近海海面和海岛、海岸、湖岸及沙漠地区；
B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；
C类：指有密集建筑群的城市市区；
D类：指有密集建筑群且房屋较高的城市市区；
依照上面分类标准，本工程按B类地区考虑。
三、门窗承受荷载计算
按建筑结构荷载规范(GB50009-2001)计算：
wk=βgzμzμsw0 ……7.1.1-2[GB50009-2001]
上式中：
wk：作用在门窗上的风荷载标准值(MPa)；
Z：计算点标高：38.7m；
βgz：瞬时风压的阵风系数；
根据不同场地类型,按以下公式计算:
βgz=K(1+2μf)
其中K为地面粗糙度调整系数，μf为脉动系数
A类场地: βgz=0.92×(1+2μf) 其中：μf=0.387×(Z/10)-0.12
B类场地: βgz=0.89×(1+2μf) 其中：μf=0.5(Z/10)-0.16
C类场地: βgz=0.85×(1+2μf) 其中：μf=0.734(Z/10)-0.22
D类场地: βgz=0.80×(1+2μf) 其中：μf=1.2248(Z/10)-0.3
对于B类地区，38.7m高度处瞬时风压的阵风系数：
βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.6067
μz：风压高度变化系数；
根据不同场地类型,按以下公式计算:
A类场地: μz=1.379×(Z/10)0.24
当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；
B类场地: μz=(Z/10)0.32
当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；
C类场地: μz=0.616×(Z/10)0.44
当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；
D类场地: μz=0.318×(Z/10)0.60
当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；
对于B类地区，38.7m高度处风压高度变化系数：
μz=1.000×(Z/10)0.32=1.5419
μs：风荷载体型系数，根据计算点体型位置取1.2；
w0：基本风压值(MPa)，根据现行<<建筑结构荷载规范>>GB50009-2001附表D.4(全国基本风压分布图)中数值采用，按重现期50年，厦门地区取0.0008MPa；
wk=βgzμzμsw0
=1.6067×1.5419×1.2×0.0008
=0.002378MPa

四、门窗玻璃的选用与校核
基本参数：
1：计算点标高：38.7m；
2：玻璃板尺寸：宽×高=B×H=700mm×950mm；
3：玻璃配置：中空玻璃：外片：钢化玻璃：5mm；内片：钢化玻璃：5mm；；
模型简图为：

1.玻璃板块荷载计算：
(1)外片玻璃荷载计算：
t1：外片玻璃厚度(mm)；
t2：内片玻璃厚度(mm)；
wk：作用在门窗上的风荷载标准值(MPa)；
γg1：外片玻璃的体积密度(N/mm3)；
wk1：分配到外片上的风荷载作用标准值(MPa)；
w1：分配到外片玻璃上的风荷载作用设计值(MPa)；
wk1=1.1×wkt13/(t13+t23)
=1.1×0.002378×53/(53+53)
=0.001308MPa
w1=1.4wk1
=1.4×0.001308
=0.001831MPa
(2)内片玻璃荷载计算：
t1：外片玻璃厚度(mm)；
t2：内片玻璃厚度(mm)；
wk：作用在门窗上的风荷载标准值(MPa)；
γg2：内片玻璃的体积密度(N/mm3)；
wk2：分配到内片上的风荷载作用标准值(MPa)；
w2：分配到内片玻璃上的风荷载作用设计值(MPa)；
wk2=wkt23/(t13+t23)
=0.002378×53/(53+53)
=0.001189MPa
w2=1.4wk2
=1.4×0.001189
=0.001665MPa
2.玻璃的强度计算：
校核依据：σ≤[fg]
(1)外片校核：
θ1：外片玻璃的计算参数；
η1：外片玻璃的折减系数；
wk1：作用在外片玻璃上的风荷载作用标准值(MPa)；
a：分格短边长度(mm)；
E：玻璃的弹性模量(MPa)；
t1：外片玻璃厚度(mm)；
θ1=wk1a4/Et14 ……6.1.2-3[JGJ102-2003]
=0.001308×7004/72000/54
=6.979
按系数θ1，查表6.1.2-2[JGJ102-2003]，η1=0.984；
σ1：外片玻璃在组合荷载作用下的板中最大应力设计值(MPa)；
w1：作用在门窗外片玻璃上的风荷载作用设计值(MPa)；
a：玻璃短边边长(mm)；
b：玻璃长边边长(mm)；
t1：外片玻璃厚度(mm)；
m1：外片玻璃弯矩系数, 按边长比a/b查表6.1.2-1[JGJ102-2003]得m1=0.0699；
σ1=6m1w1a2η1/t12 ……6.1.2[JGJ102-2003]
=6×0.0699×0.001831×7002×0.984/52
=14.81MPa
14.81MPa≤fg1=84MPa(钢化玻璃)
外片玻璃的强度满足要求!
(2)内片校核：
θ2：内片玻璃的计算参数；
η2：内片玻璃的折减系数；
wk2：作用在内片玻璃上的风荷载作用设计值(MPa)；
a：分格短边长度(mm)；
E：玻璃的弹性模量(MPa)；
t2：内片玻璃厚度(mm)；
θ2=wk2a4/Et24 ……6.1.2-3[JGJ102-2003]
=0.001189×7004/72000/54
=6.344
按系数θ2，查表6.1.2-2[JGJ102-2003]，η2=0.989
σ2：内片玻璃在组合荷载作用下的板中最大应力设计值(MPa)；
w2：作用在门窗内片玻璃上的风荷载作用设计值(MPa)；
a：玻璃短边边长(mm)；
b：玻璃长边边长(mm)；
t2：内片玻璃厚度(mm)；
m2：内片玻璃弯矩系数, 按边长比a/b查表6.1.2-1[JGJ102-2003]得m2=0.0699；
σ2=6m2w2a2η2/t22 ……6.1.2[JGJ102-2003]
=6×0.0699×0.001665×7002×0.989/52
=13.536MPa
13.536MPa≤fg2=84MPa(钢化玻璃)
内片玻璃的强度满足要求!
3.玻璃最大挠度校核：
校核依据：
df=ημwka4/D≤df,lim ……6.1.3-2[JGJ102-2003]
上面公式中：
df：玻璃板挠度计算值(mm)；
η：玻璃挠度的折减系数；
μ：玻璃挠度系数，按边长比a/b查表6.1.3[JGJ102-2003]得μ=0.0068；
wk：风荷载作用标准值(MPa)
a：玻璃板块短边尺寸(mm)；
D：玻璃的弯曲刚度(N·mm)；
df,lim：许用挠度，取短边长的1/60，为11.667mm；
其中：
D=Ete3/(12(1-υ2)) ……6.1.3-1[JGJ102-2003]
上式中：
E：玻璃的弹性模量(MPa)；
te：玻璃的等效厚度(mm)；
υ：玻璃材料泊松比，为0.2；
te=0.95×(t13+t23)1/3 ……6.1.5-3[JGJ102-2003]
=0.95×(53+53)1/3
=5.985mm
D=Ete3/(12(1-υ2))
=72000×5.9853/(12×(1-0.22))
=1339900.291N·mm
θ：玻璃板块的计算参数；
θ=wka4/Ete4 ……6.1.2-3[JGJ102-2003]
=0.002378×7004/72000/5.9854
=6.18
按参数θ，查表6.1.2-2[JGJ102-2003]，η=0.991
df=ημwka4/D
=0.991×0.0068×0.002378×7004/1339900.291
=2.872mm
2.872mm≤df,lim=11.667mm(中空玻璃)
玻璃挠度能满足要求!

五、门窗竖中挺计算
基本参数：
1：计算点标高：38.7m；
2：力学模型：单跨简支梁；
3：竖中挺跨度：H=1500mm；
4：竖中挺左受荷单元宽：W1=750mm；竖中挺右受荷单元宽：W2=1000mm；
1.竖中挺计算简图的确定：
因为：W1<H
W2<H
所以，左受荷单元作用在竖中挺上是梯形荷载；
右受荷单元作用在竖中挺上是梯形荷载
2.选用竖中挺材料的截面特性：
(1)外框参数：
选用型材号：50系列C144
外框的抗弯强度设计值：fa=85.5MPa
外框的抗剪强度设计值：τa=49.6MPa
外框弹性模量：Ea=70000MPa
外框绕X轴惯性矩：Iax=105200mm4
外框绕Y轴惯性矩：Iay=62000mm4
外框绕X轴净截面抵抗矩：Wanx1=5500mm3
外框绕X轴净截面抵抗矩：Wanx2=3500mm3
外框净截面面积：Aan=289mm2
外框截面垂直于X轴腹板的截面总宽度：tax=1.4mm
外框受力面对中性轴的面积矩：Sax=2500mm3
塑性发展系数：γ=1.05
(2)内框参数：
选用内框号：U型钢45×15×3
内框的抗弯强度设计值：fs=215MPa
内框的抗剪强度设计值：τs=125MPa
内框弹性模量：Es=206000MPa
内框绕X轴惯性矩：Isx=55000mm4
内框绕Y轴惯性矩：Isy=63000mm4
内框绕X轴净截面抵抗矩：Wsnx1=2420mm3
内框绕X轴净截面抵抗矩：Wsnx2=2420mm3
内框净截面面积：Asn=207mm2
内框截面垂直于X轴腹板的截面总宽度：tsx=3mm
内框受力面对中性轴的面积矩：Ssx=1500mm3
塑性发展系数：γ=1.05
3.风荷载作用的线荷载集度(按矩形分布)：
(1)左单元荷载线荷载集度分析：
qk1：在左单元的风荷载作用下的线荷载集度标准值(N/mm)；
q1：在左单元的风荷载作用下的线荷载集度设计值(N/mm)；
wk：风荷载标准值(MPa)；
W1：门窗竖中挺左单元宽度(mm)；
qk1=wkW1/2
=0.002378×750/2
=0.892N/mm
q1=1.4qk1
=1.4×0.892
=1.249N/mm
(2)右单元荷载线荷载集度分析：
qk2：在右单元的风荷载作用下的线荷载集度标准值(N/mm)；
q2：在右单元的风荷载作用下的线荷载集度设计值(N/mm)；
wk：风荷载标准值(MPa)；
W2：门窗竖中挺右单元宽度(mm)；
qk2=wkW2/2
=0.002378×1000/2
=1.189N/mm
q2=1.4qk2
=1.4×1.189
=1.665N/mm
4.门窗竖中挺荷载分配：
按照等挠度原则，进行荷载分配
(1)左单元承受的风荷载作用集度分配：
qak1：左单元风荷载作用下分布在外框上的线荷载标准值(N/mm)；
qsk1：左单元风荷载作用下分布在内框上的线荷载标准值(N/mm)；
qa1：左单元风荷载作用下分布在外框上的线荷载设计值(N/mm)；
qs1：左单元风荷载作用下分布在内框上的线荷载设计值(N/mm)；
Ea：外框的弹性模量(MPa)；
Es：内框的弹性模量(MPa)；
Iax：外框的绕X轴惯性矩(mm4)；
Isx：内框的绕X轴惯性矩(mm4)；
qak1=qk1×EaIax/(EaIax+EsIsx)
=0.892×70000×105200/(70000×105200+206000×55000)
=0.351N/mm
qsk1=qk1×EsIsx/(EaIax+EsIsx)
=0.892×206000×55000/(70000×105200+206000×55000)
=0.541N/mm
qa1=q1×EaIax/(EaIax+EsIsx)
=1.249×70000×105200/(70000×105200+206000×55000)
=0.492N/mm
qs1=q1×EsIsx/(EaIax+EsIsx)
=1.249×206
