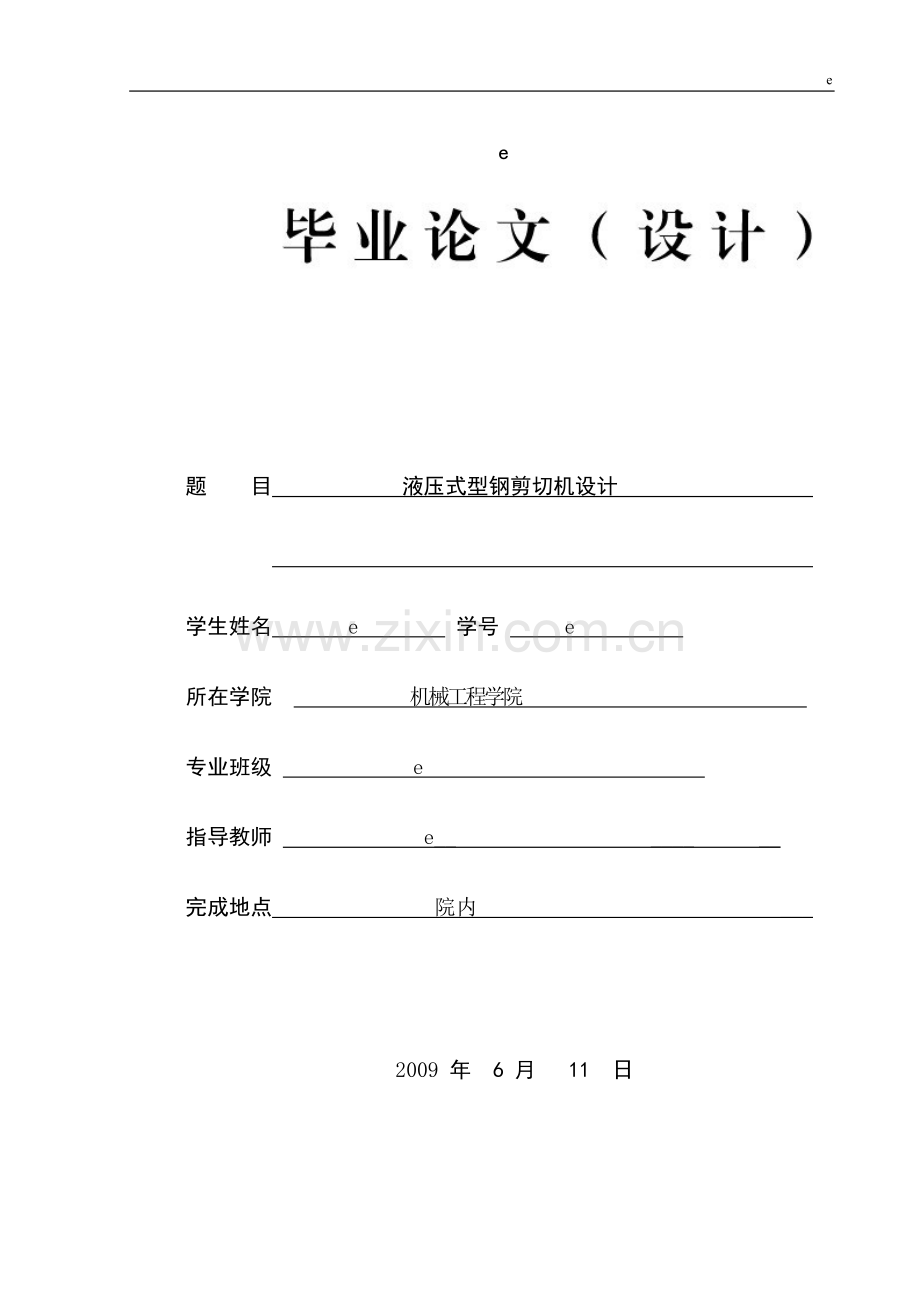

题 目 液压式型钢剪切机设计

学生姓名 e 学号 e
所在学院 机械工程学院
专业班级 e
指导教师 e__ ____ __
完成地点 院内 ___

2009 年 6 月 11 日

液压式型钢剪切机设计

作者：e
（e）
指导教师：e

[摘要] 本论文首先分析了剪切机的发展现状，阐述了其剪切原理。确定了剪切机系统的总体设计方案。其设计内容剪切机的总体设计计算，主要零部件的设计计算和液压系统的设计，其中液压系统的设计还包括液压元件的设计。本文利用液压传动控制技术对剪切机进行改进设计。
[关键词]剪切机，液压系统，液压元件，角钢。

e

Hydraulic steel shear machine design

The author：e
(e)
Tutor: e

Abstract: This paper first analyzes the development status quo of shearing machine, expounds the principles of the shear. To determine the shear machine system overall design scheme. Its design content shear machine overall design calculation, design and calculation of main components and the design of the hydraulic system, hydraulic system design also includes the design of the hydraulic components. This paper, by using hydraulic drive control technology to improve the shearing machine design.
Key words: Shearing machine, Hydraulic system, Hydraulic component, Angle

e
目 录
1引言 1
1.1课题的背景和意义 1
1.2剪切机的发展及现状 1
1.2.1剪切机的分类 1
1.2.2国内研究现状 3
2 角钢液压剪切机的结构设计 5
2.1 刀具的设计 5
2.1.1 刀具的总体结构设计 5
2.1.2 刀刃尺寸设计 6
2.1.3 上刀片的长度设计 6
2.2 剪切力的计算 7
2.3 剪切体结构设计 8
2.4 液压系统设计 9
2.4.1液压缸的选择 10
2.4.2液压缸的流量 13
2.4.3选择液压元件 13
2.4.4 液压系统方案 18
3控制系统设计 20
3.1 控制系统工作流程 20
3.2 硬件设计 21
3.3控制程序 22
结　论 26
参考文献 28

- I -
1引言
随着经济的快速发展，在工程建设中，钢结构产品的使用越来越普遍，特别是在厂房、桥梁、桁架等方面，大部分已代替了原来砖木结构、砖混结构及混凝土结构。而在建筑施工行业中, 机械化程度越来越高, 塔式起重机、井架、施工升降机等起重运输设备获得了广泛的应用,可见钢结构产品蕴藏着巨大的市场商机和发展前景。建筑用起重运输机械主要受力结构一般采用格构式，这种结构往往需要大量的角钢作为腹杆，而且角钢腹杆的规格、种类较多，批量大，有时一台产品中一种规格的角钢腹杆数量就要几百件乃至上千件。对于此类构件，目前采用的下料方法，常有锯、氧割、剪切等。锯床下料虽然，尺寸准确，但效率较低，无法满足批量生产的需求；氧割下料割口表面质量差，尺寸难以保证，成本较高，且效率也不高，只适合现场制作时的少量下料；对于尺寸要求相对较低的腹杆类角钢来说，剪切方式是最理想的下料方法。
1.1课题的背景和意义
剪切机是因为工业自动化进程的发展而得到越来越广泛的应用。近二十年来，国内的轧钢生产得到了长足的发展，由于市场对产品不断提出新的要求，生产厂对各种剪切机的要求也在不断的变化。
在角钢的生产工艺中，角钢剪切下料是关键工序之一，因此，下料机是其重要的生产设备。过去的下料设备一般采用圆棒剪切机、机械鳄鱼剪床等，都是采用皮带轮、齿轮传动，噪音大，占地面积大，节拍固定，灵活性差。因此，需要开发一种新形式的液压剪床，以适应国内外市场的需求。
精密加工是现代机械加工发展的方向之一，它对毛坯的体积（重量）误差，断面形状及其他几何参数提出越来越高的要求，而现在的下料方法普遍存在能耗高、效率低、材料消耗大和下料质量差等问题。角钢剪切机是一种新型的剪切下料设备，它采用液压系统驱动，实现高速剪切；角钢液压剪切机的液压系统，是保证实现动作循环和决定其性能优劣的核心环节。角钢液压剪切机要求液压系统工作可靠、响应灵敏度高，具有广阔的市场前景。因此，针对旧式剪切机的上述缺点，展开对液压系统剪切机的研究是符合市场需要的。
1.2剪切机的发展及现状
1.2.1剪切机的分类
剪切机的种类很多。对剪切机的分类，从不同的角度出发，有不同的分法。按剪切方式可分为横剪和纵剪;按被剪切钢板的温度分为热剪和冷剪；按剪切机的驱动方式分为机械剪、液压剪和气动剪;按机架的形式分为开式剪和闭式剪；按剪切钢板的品种又分为钢坯剪切机、钢板剪切机、型钢剪切机和切管机等。通常，按剪切机的剪刃形状与配置等特点可分为平行刃剪切机(见图1.1)、斜刃剪切机(见图1.2)和圆盘剪切机(见图1.3)。下面按剪切机的剪刃形状的分类对三种结构分别进行介绍:

图1-1 常见的几种剪切机剪切原理图

（1）平行刃剪切机
平行刃剪切机的两个剪刃是互相平行的，它一般用来在热态下横向剪切方形及矩形断面的型钢。也可用来冷剪型钢，将刀片做成成型剪刃来剪切不是矩形断面的钢材。平行刃剪切机按剪切机构的运动特点，分为上切式和下切式两种型式。上切式剪切机的下剪刃是固定的，由上剪刃的上下运动进行剪切。其剪切机构通常采用曲柄连杆机构。下切式剪切机的两个剪刃都运动，剪切过程是通过下剪刃上升来实现剪切的，其剪切机构通常有偏心轴式和浮动式。平行刃剪切机，在工作时能承受的最大剪切力是它的主要参数，故人们习惯上以最大剪切力来命名。
（2）斜刃剪切机
斜刃剪切机的一个剪刃相对另一个剪刃成一个角度放置。斜刃剪切机按剪切机构的运动特点也可分为上切式、下切式和复合式等。
①上切式斜刃剪:这种剪切机的下剪刃是平直的而且是固定的，上剪刃倾斜并靠上下运动来实现剪切。上切式斜刃剪通常是作为单独设备，用来剪切宽的板材，当板材厚度大于20mm时，可用在连续作业线上横切板材，但要有摆动辊道，另外，当板材厚度大于25mm不能用圆盘剪切边时，在连续作业线上的两边设置上切式斜刃剪进行切边。
②下切式斜刃剪这种剪切机的上剪刃是固定的，由下剪刃上下运动进行剪切。由于它是下剪刃向上运动进行剪切，故不需要设置摆动辊道，一般多用于连续作业线上横切带材。这种剪刃机的剪刃通常上剪刃是倾斜的，下剪刃是水平的。但近来采用上剪刃是水平的，下剪刃是倾斜的愈来愈多，生产经验证明，这种型式能够保证钢板的剪切面相对带材中心线及表面垂直度。其缺点是由于压板要放在下面而造成结构复杂化。
③复合式斜刃剪:在连续式作业线上的尾部，为了将原来焊接起来的长带材分成一定重量的卷材，设有复合式斜刃剪切机。这种剪中间有固定的双刃刀架，上下有活动刀架，也称上下双层斜刃剪切机。当带材通过固定双刃刀架上部，带材由一台卷取机卷取。当需要分卷时，上活动刀架下降切断带材，后面的带材通过固定双刃刀架下部，由另一台卷取机卷取。
（3）圆盘式剪切机
这种剪切机的上下剪刃是圆盘状的。剪切时，圆盘刀以相等于钢板的运动速度做圆周运动，形成了一对无端点的剪刃。圆盘剪通常设置在板材或带材的剪切线上，用来纵向剪切运动的板材或带材。值得注意的还有塑性力学Durkcer公设的提出者Ducrker等力学家的工作。
剪切机按照驱动力来划分，可分为电动和液压两类。
电机驱动又有直流电动机和交流电动机两种。大中型剪切机多采用直流电动机驱动，并以启动工作制进行剪切。在大型剪切机上，除了采用电动机驱动外，还可以采用液压驱动。采用液压驱动比电动机驱动有许多优点：
在同等的体积下，液压装置能比电气装置产生出更大的动力；同样在同等的功率下，液压装置的体积小、重量轻、结构紧凑。
（1）液压装置工作比较平稳，便于实现频繁及平稳的换向；
（2）液压装置能在大范围内实现无级调速,还可以在运行过程中进行调速；
（3）与电气或压缩空气配合后液压驱动易于实现自动化；
（4）液压装置易于实现过载保护，液压缸和液压马达都能长期在失速状态下工作而不会发热，这时电气驱动装置和机械传动装置无法办到的。此外，液压元件能自行润滑，使用寿命较长；
（5）液压元件易于实现通用化和自动化；
（6）用液压驱动来实现直线运动远比机械传动简单。
综上所述，虽然电动剪切机在操作和维护方面简单，但与液压剪切机相比，它的体积和重量大；而液压剪切机却不同，目前液压技术已成熟，使操作和维护已不成问题，故本设计选用液压剪切机。
1.2.2国内研究现状
技术工艺是衡量一个企业是否具有先进性，是否具备市场竞争力，是否能不断领先于竞争者的重要指标依据。随着国内液压剪切机市场的迅猛发展，与之相关的核心生产技术应用与研发必将成为业内企业关注的焦点。了解国内外液压剪切机生产核心技术的研发动向、工艺设备、技术应用及趋势，对于企业提升产品技术规格，提高市场竞争力十分关键。
丁时锋等人针对板料剪切生产线采用人工控制，定长过程耗时过多，钢板长度尺寸不一致，同时剪切过程总是简单的重复劳动，工人劳动强度大等问题，改为继电器接触器控制，但控制柜接线复杂，使用维护不便。为了解决剪切过程中的板料定长问题，减少加工工时，提高生产效率，同时为了提高生产的自动化程度，并保证生产的稳定，对原系统进行了改造，设计了一种基于PLC的板料液压剪切机系统。该系统工作性能稳定，完全解决了剪切过程中板料的定长问题，提高了生产线的自动化程度，并切实提高了生产线的生产效率。
在棒料剪切机液压系统的研究方面，杜诗文等人[2]应用液压大系统建模方法建立了数学模型，构建了仿真模型，对棒料高速剪切机液压系统动态特性进行了建模与仿真研究。实践表明：采用液气联合驱动、径向夹紧的棒料高速剪切机，生产效率高，棒料剪切断面质量得到显著提高。仿真结果表明：液压系统具有良好的动态特性，液压大系统建模方法与理论可广泛应用于液压系统动态特性分析
为了解决精轧生产线取料问题，梁春光等人[3]通过对剪切及剪应力的分析，同时根据液压剪的工作原理，进行了 HC520-3新型液压剪主要几何尺寸及其结构参数的设计。实验结果证明：该液压剪能快速剪切 Φ20mm以下的铬不锈钢以及合金钢等，不但保证了轧材的表面质量，还保护了设备，且经济效益显著。
液压剪切机构的设计有两种方案，一种是主剪切驱动缸安置在机架的一侧，而且是只有一个主液压缸。当液压缸产生向外的推力后，利用杠杆关系将推力进行放大，并转换成向下的推力，然后推动上刀架向下运动进行剪切，美国的PCO中板厂就是采用的这种剪切机构。另一种是采用两个主剪切驱动缸直接安装在机架的顶部，推动上刀架两端向下运动进行剪切。第二种剪切机构是一种新型式，也是第一次采用。两种方案都是可行的，但比较而言，采用第一种机构，其液压系统设计相对于第二种机构要小得多，而且单一的主缸产生推力比起第二种方案需两缸同步产生的推力来讲，控制要简单得多，需用的液压油量也相对较少，仅液压系统就能省下不少的投资；另外，由于主缸放置在机架的侧面，避免了向上热气流的直接烘烤，对主驱动缸的保护有一定的好处[4]。
第 37 页 共28页

2.电机选择
2.1电动机选择（倒数第三页里有东东）
2.1.1选择电动机类型
2.1.2选择电动机容量
电动机所需工作功率为：
；
工作机所需功率为：
；
传动装置的总效率为：
；
传动滚筒
滚动轴承效率
闭式齿轮传动效率
联轴器效率
代入数值得：

所需电动机功率为：

略大于 即可。
选用同步转速1460r/min ；4级 ；型号 Y160M-4.功率为11kW
2.1.3确定电动机转速
取滚筒直径

1.分配传动比
（1）总传动比

(2)分配动装置各级传动比
取两级圆柱齿轮减速器高速级传动比

则低速级的传动比

2.1.4 电机端盖组装CAD截图

图2.1.4电机端盖

2.2 运动和动力参数计算
2.2.1电动机轴

2.2.2高速轴

2.2.3中间轴

2.2.4低速轴

2.2.5滚筒轴

3.齿轮计算
3.1选定齿轮类型、精度等级、材料及齿数
1>按传动方案，选用斜齿圆柱齿轮传动。
2>绞车为一般工作机器，速度不高，故选用7级精度（GB 10095-88）。
3>材料选择。由表10-1选择小齿轮材料为40Cr（调质），硬度为280 HBS，大齿轮材料为45钢（调质）硬度为240 HBS，二者材料硬度差为40 HBS。
4>选小齿轮齿数，大齿轮齿数。取
5初选螺旋角。初选螺旋角
3.2按齿面接触强度设计
由《机械设计》设计计算公式（10-21）进行试算，即

3.2.1确定公式内的各计算数值
（1）试选载荷系数1。
（2）由《机械设计》第八版图10-30选取区域系数。
（3）由《机械设计》第八版图10-26查得，，则。
（4）计算小齿轮传递的转矩。

（5）由《机械设计》第八版表10-7 选取齿宽系数
（6）由《机械设计》第八版表10-6查得材料的弹性影响系数
（7）由《机械设计》第八版图10-21d按齿面硬度查得小齿轮的接触疲劳强度极限 ；大齿轮的接触疲劳强度极限 。
13计算应力循环次数。

（9）由《机械设计》第八版图（10-19）取接触疲劳寿命系数; 。
（10）计算接触疲劳许用应力。
取失效概率为1%，安全系数S=1，由《机械设计》第八版式（10-12）得

（11）许用接触应力

3.2.2计算
（1）试算小齿轮分度圆直径
===49.56mm
（2）计算圆周速度

（3）计算齿宽及模数

==2mm
h=2.252.252=4.5mm
49.56/4.5=11.01
（4）计算纵向重合度
0.318124tan=20.73
（5）计算载荷系数K。
已知使用系数根据v= 7.6 m/s,7级精度，由《机械设计》第八版图10-8查得动载系数
由《机械设计》第八版表10-4查得的值与齿轮的相同，故
由《机械设计》第八版图 10-13查得
由《机械设计》第八版表10-3查得.故载荷系数
11.111.41.42=2.2
（6）按实际的载荷系数校正所算得分度圆直径，由式（10-10a）得

（7）计算模数

3.3按齿根弯曲强度设计
由式（10-17）

3.3.1确定计算参数
（1）计算载荷系数。
=2.09
（2）根据纵向重合度 ，从《机械设计》第八版图10-28查得螺旋角影响系数
（3）计算当量齿数。

（4）查齿形系数。
由表10-5查得

（5）查取应力校正系数。
由《机械设计》第八版表10-5查得
（6）由《机械设计》第八版图10-24c查得小齿轮的弯曲疲劳强度极限 ；大齿轮的弯曲强度极限 ；
（7）由《机械设计》第八版图10-18取弯曲疲劳寿命系数 ，；
（8）计算弯曲疲劳许用应力。
取弯曲疲劳安全系数S＝1.4,由《机械设计》第八版式（10-12）得

（9）计算大、小齿轮的 并加以比较。

=
由此可知大齿轮的数值大。

3.3.2设计计算

对比计算结果，由齿面接触疲劳强度计算的法面模数 大于由齿面齿根弯曲疲劳强度计算 的法面模数，取2，已可满足弯曲强度。但为了同时满足接触疲劳强度，需按接触疲劳强度得的分度圆直径100.677mm 来计算应有的齿数。于是由

取 ，则 取

3.4几何尺寸计算
3.4.1计算中心距
a=
将中以距圆整为141mm.

3.4.2按圆整后的中心距修正螺旋角

因值改变不多，故参数、、等不必修正。
3.4.3计算大、小齿轮的分度圆直径

3.4.4计算齿轮宽度

圆整后取.
低速级
取m=3;
由
取

圆整后取

表 1高速级齿轮：
名　　称
代号
计 算 公 式
　　　小齿轮
大齿轮
模数
m
2
2
压力角

20
20
分度圆直径
d
=227=54
=2109=218
齿顶高

齿根高

齿全高
h

齿顶圆直径

表 2低速级齿轮：
名　　称
代号
计 算 公 式
　　　小齿轮
大齿轮
模数
m
3
3
压力角

20
20
分度圆直径
d
=327=54
=2109=218
齿顶高

齿根高

齿全高
h

齿顶圆直径

4.　轴的设计
4.1低速轴
4.1.1求输出轴上的功率转速和转矩
若取每级齿轮的传动的效率,则

4.1.2求作用在齿轮上的力
因已知低速级大齿轮的分度圆直径为

圆周力 ,径向力 及轴向力 的
4.1.3初步确定轴的最小直径
先按式初步估算轴的最小直径.选取轴的材料为45钢,调质处理.根据《机械设计》第八版表15-3,取 ,于是得

输出轴的最小直径显然是安装联轴器处轴的直径.为了使所选的轴直径与联轴器的孔径相适应,故需同时选取联轴器型号.
联轴器的计算转矩, 查表考虑到转矩变化很小,故取 ,则:

按照计算转矩应小于联轴器公称转矩的条件,查标准GB/T 5014-2003或手册,选用LX4型弹性柱销联轴器,其公称转矩为2500000 .半联轴器的孔径 ,故取 ,半联轴器长度 L=112mm ,半联轴器与轴配合的毂孔长度.
4.1.4轴的结构设计
（1）拟定轴上零件的装配方案

图4-1
（2）根据轴向定位的要求确定轴的各段直径和长度
1)根据联轴器为了满足半联轴器的轴向定位要示求,1-2轴段右端需制出一轴肩,故取2-3段的直径 ;左端用轴端挡圈,按轴端直径取挡圈直径D=65mm.半联轴器与轴配合的毂孔长度,为了保证轴端挡圈只压在半联轴器上而不压在轴的端面上,故1-2 段的长度应比 略短一些,现取.
2)初步选择滚动轴承.因轴承同时受有径向力和轴向力的作用,故选用单列圆锥滚子轴承.参照工作要求并根据,由轴承产品目录中初步选取 0 基本游子隙组 、标准精度级的单列圆锥滚子轴承30313。其尺寸为dDT=65mm140mm36mm，故 ；而。
3）取安装齿轮处的轴段4-5段的直径 ；齿轮的右端与左轴承之间采用套筒定位。已知齿轮轮毂的宽度为90mm，为了使套筒端面可靠地压紧齿轮，此轴段应略短于轮毂宽度，故取 。齿轮的左端采用轴肩定位，轴肩高度 ，故取h=6mm ，则轴环处的直径 。轴环宽度 ，取。
4）轴承端盖的总宽度为20mm（由减速器及轴承端盖的结构设计而定）。根据轴承端盖的装拆及便于对轴承加润滑脂的要求，取端盖的外端面与半联轴器右端面间的距离l=30mm，故取
低速轴的相关参数：
表4-1
功率

转速

转矩

1-2段轴长

84mm

1-2段直径

50mm

2-3段轴长

40.57mm

2-3段直径

62mm

3-4段轴长

49.5mm

3-4段直径

65mm

4-5段轴长

85mm

4-5段直径

70mm

5-6段轴长

60.5mm

5-6段直径

82mm

6-7段轴长

54.5mm

6-7段直径

65mm

（3）轴上零件的周向定位
齿轮、半联轴器与轴的周向定位均采用平键连接。按查表查得平键截面b*h=20mm12mm，键槽用键槽铣刀加工，长为L=63mm,同时为了保证齿轮与轴配合有良好的对中性，故选择齿轮轮毂与轴的配合为 ；同样，半联轴器与轴的连接，选用平键为14mm9mm70mm，半联轴器与轴的配合为。滚动轴承与轴的周向定位是由过渡配合来保证的，此处选轴的直径公差为m6。

4.2中间轴
4.2.1求输出轴上的功率转速和转矩

4.2.2求作用在齿轮上的力
（1）因已知低速级小齿轮的分度圆直径为：

（2）因已知高速级大齿轮的分度圆直径为：

4.2.3初步确定轴的最小直径
先按式初步估算轴的最小直径.选取轴的材料为45钢,调质处理.根据表15-3,取 ,于是得：

轴的最小直径显然是安装轴承处轴的直径。

图 4-2
4.2.4初步选择滚动轴承.
（1）因轴承同时受有径向力和轴向力的作用,故选用单列圆锥滚子轴承，参照工作要求并根据,由轴承产品目录中初步选取 0 基本游子隙组 、标准精度级的单列圆锥滚子轴承。其尺寸为dD*T=35mm72mm18.25mm，故，；
（2）取安装低速级小齿轮处的轴段2-3段的直径 ；齿轮的左端与左轴承之间采用套筒定位。已知齿轮轮毂的宽度为95mm，为了使套筒端面可靠地压紧齿轮，此轴段应略短于轮毂宽度，故取 。齿轮的右端采用轴肩定位，轴肩高度，故取h=6mm，则轴环处的直径。轴环宽度，取。
（3）取安装高速级大齿轮的轴段4-5段的直径齿轮的右端与右端轴承之间采用套筒定位。已知齿轮轮毂的宽度为56mm，为了使套筒端面可靠地压紧齿轮，此轴段应略短于轮毂宽度，故取。
4.2.5轴上零件的周向定位
齿轮、半联轴器与轴的周向定位均采用平键连接。按查表查得平键截面b*h=22mm14mm。键槽用键槽铣刀加工，长为63mm,同时为了保证齿轮与轴配合有良好的对中性，故选择齿轮轮毂与轴的配合为 ；同样，半联轴器与轴的连接，选用平键为14mm9mm70mm，半联轴器与轴的配合为 。滚动轴承与轴的周向定位是由过渡配合来保证的，此处选轴的直径公差为m6。

中间轴的参数：
表4-2
功率

10.10kw
转速

362.2r/min
转矩

263.6
1-2段轴长

29.3mm

1-2段直径

25mm

2-3段轴长

90mm

2-3段直径

45mm

3-4段轴长

12mm

3-4段直径

57mm

4-5段轴长

51mm

4-5段直径

45mm

4.3高速轴
4.3.1求输出轴上的功率转速和转矩
若取每级齿轮的传动的效率,则

4.3.2求作用在齿轮上的力
因已知低速级大齿轮的分度圆直径为

4.3.3初步确定轴的最小直径
先按式初步估算轴的最小直径.选取轴的材料为45钢,调质处理.根据表15-3,取 ,于是得：

输出轴的最小直径显然是安装联轴器处轴的直径.为了使所选的轴直径与联轴器的孔径相适应,故需同时选取联轴器型号.
联轴器的计算转矩 , 查表 ,考虑到转矩变化很小,故取 ,则:

按照计算转矩 应小于联轴器公称转矩的条件,查标准GB/T 5014-2003 或手册,选用LX2型弹性柱销联轴器,其公称转矩为560000 .半联轴器的孔径 ,故取 ,半联轴器长度 L=82mm ,半联轴器与轴配合的毂孔长度.
4.4轴的结构设计
4.4.1拟定轴上零件的装配方案

图4-3
4.4.2根据轴向定位的要求确定轴的各段直径和长度
1)为了满足半联 轴器的轴向定位要示求,1-2轴段右端需制出一轴肩,故取2-3 段的直径 ;左端用轴端挡圈,按轴端直径取挡圈直径D=45mm .半联轴器与轴配合的毂孔长度 ,为了保证轴端挡圈只压在半联轴器上 而不压在轴的端面上,故 段的长度应比 略短一些,现取.
2)初步选择滚动轴承.因轴承同时受有径向力和轴向力的作用,故选用单列圆锥滚子轴承.参照工作要求并根据 ,由轴承产品目录中初步选取 0 基本游子隙组 、标准精度级的单列圆锥滚子轴承。其尺寸为d*D*T=45mm*85mm*20.75mm，故 ；而 ，mm。
3）取安装齿轮处的轴段4-5段,做成齿轮轴；已知齿轮轴轮毂的宽度为61mm，齿轮轴的直径为62.29mm。
4）轴承端盖的总宽度为20mm（由减速器及轴承端盖的结构设计而定）。根据轴承端盖的装拆及便于对轴承加润滑脂的要求，取端盖的外端面与半联轴器右端面间的距离l=30mm，故取。
5）轴上零件的周向定位
齿轮、半联轴器与轴的周向定位均采用平键连接。按 查表查得平键截面b*h=14mm*9mm ，键槽用键槽铣刀加工，长为L=45mm,同时为了保证齿轮与轴配合有良好的对中性，故选择齿轮轮毂与轴的配合为 ；同样，半联轴器与轴的连接，选用平键为14mm9mm70mm，半联轴器与轴的配合为 。滚动轴承与轴的周向定位是由过渡配合来保证的，此处选轴的直径公差为m6。
高速轴的参数：
表4-3
功率

10.41kw
转速

1460r/min
转矩

1-2段轴长

80mm

1-2段直径

30mm

2-3段轴长

45.81mm

2-3段直径

42mm

3-4段轴长

45mm

3-4段直径

31.75mm

4-5段轴长

99.5mm

4-5段直径

48.86mm

5-6段轴长

61mm

5-6段直径

62.29mm

6-7段轴长

26.75mm

6-7段直径

45mm

5.齿轮的参数化建模
5.1齿轮的建模
（1）在上工具箱中单击按钮，打开“新建”对话框，在“类型”列表框中选择“零件”选项，在“子类型”列表框中选择“实体”选项，在“名称”文本框中输入“dachilun_gear”，如图5-1所示。

图5-1“新建”对话框
2>取消选中“使用默认模板”复选项。单击“确定”按钮，打开“新文件选项”对话框，选中其中“mmns_part_solid”选项，如图5-2所示，最后单击”确定“按钮，进入三维实体建模环境。

图5-2“新文件选项”对话框
（2）设置齿轮参数
1>在主菜单中依次选择“工具” “关系”选项，系统将自动弹出“关系”对话框。
2>在对话框中单击按钮，然后将齿轮的各参数依次添加到参数列表框中，具体内容如图5-4所示，完成齿轮参数添加后，单击“确定”按钮，关闭对话框。

图5-3输入齿轮参数
（3）绘制齿轮基本圆
在右工具箱单击，弹出“草绘”对话框。选择FRONT 基准平面作为草绘平面，绘制如图5-4所示的任意尺寸的四个圆。
（4）设置齿轮关系式，确定其尺寸参数
1>按照如图5-5所示，在“关系”对话框中分别添加确定齿轮的分度圆直径、基圆直径、齿根圆直径、齿顶圆直径的关系式。
2>双击草绘基本圆的直径尺寸，将它的尺寸分别修改为、、、修改的结果如图5-6所示。

图5-4草绘同心圆 图5-5“关系”对话框

图5-6修改同心圆尺寸 图5-7“曲线：从方程”对话框
（5）创建齿轮齿廓线
1>在右工具箱中单击按钮打开“菜单管理器”菜单，在该菜单中依次选择“曲线选项” “从方程” “完成”选项，打开“曲线：从方程”对话框，如图5-7所示。
2>在模型树窗口中选择坐标系，然后再从“设置坐标类型”菜单中选择“笛卡尔”选项，如图5-8所示，打开记事本窗口。
3>在记事本文件中添加渐开线方程式，如图5-9所示。然后在记事本窗中选取“文件” “保存”选项保存设置。

图5-8“菜单管理器”对话框 图5-9添加渐开线方程
4>选择图5-11中的曲线1、曲线2作为放置参照，创建过两曲线交点的基准点PNTO。参照设置如图5-10所示。

曲 线1
曲 线 2

图5-11基准点参照曲线的选择 图5-10“基准点”对话框
5>如图5-12所示，单击“确定”按钮，选取基准平面TOP和RIGHT作为放置参照，创建过两平面交线的基准轴A_1，如图6-13所示。

图5-12“基准轴”对话框 图5-13基准轴A_1

6>如图5-13所示，单击“确定”按钮，创建经过基准点PNTO和基准轴A_1的基准平面DTM1,如图5-14所示。

5

5-15基准平面对话框 5-15基准平面DTM1
7>如图5-16所示，单击“确定”按钮，创建经过基准轴A_1，并由基准平面DTM1转过“-90/z”的基准平面DTM2，如图5-17所示。

图5-16“基准平面”对话框 图5-17基准平面DTM2

8>镜像渐开线。使用基准平面DTM2作为镜像平面基准曲线，结果如图5-18所示。

图5-18镜像齿廓曲线

（6）创建齿根圆实体特征
1>在右工具箱中单击按钮打开设计图标版。选择基准平面FRONT作为草绘平面，接收系统默认选项放置草绘平面。
2>在右工具箱中单击按钮打开“类型”对话框，选择其中的“环”单选按钮，然后在工作区中选择图5-19中的曲线1作为草绘剖面。再图标中输入拉伸深度为“b”，完成齿根圆实体的创建，创建后的结果如图5-20所示。

图5-19草绘的图形

5-20拉伸的结果
（7）创建一条齿廓曲线
1>在右工具箱中单击按钮，系统弹出“草绘”对话框，选取基准平面FRONT作为草绘平面后进入二维草绘平面。
2>在右工具箱单击按钮打开“类型”对话框，选择“单个”单选按钮，使用和并结合绘图工具绘制如图5-21所示的二维图形。

图

5-21 草绘曲线图 5-22显示倒角半径

3>打开“关系”对话框，如图5-22所示，圆角半径尺寸显示为“sd0”，在对话框中输入如图5-23所示的关系式。

图5-23“关系“对话框
（8）复制齿廓曲线
1>在主菜单中依次选择“编辑” “特征操作”选项，打开“菜单管理器”菜单，选择其中的“复制”选项，选取“移动”复制方法，选取上一步刚创建的齿廓曲线作为复制对象。

图5-24依次选取的 菜单
2>选取“平移”方式，并选取基准平面FRONT作为平移参照，设置平移距离为“B”，将曲线平移到齿坯的另一侧。

图5-25输入旋转角度
3>继续在“移动特征”菜单中选取“旋转”方式，并选取轴A_1作为旋转复制参照，设置旋转角度为“asin(2*b*tan(beta/d))”，再将前一步平移复制的齿廓曲线旋转相应角度。最后生成如图5-26所示的另一端齿廓曲线。

图5-26创建另一端齿廓曲线
（9）创建投影曲线
1>在工具栏内单击按钮，系统弹出“草绘”对话框。选取“RIGUT”面作为草绘平面，选取“TOP”面作为参照平面，参照方向为“右”，单击“草绘”按钮进入草绘环境。
2>绘制如图5-27所示的二维草图，在工具栏内单击按钮完成草绘的绘制。

图5-27绘制二维草图
3>主菜单中依次选择“编辑” “投影”选项，选取拉伸的齿根圆曲面为投影表面，投影结果如下图5-28所示。

图5-28投影结果
（10）创建第一个轮齿特征
1>在主菜单上依次单击“插入” “扫描混合”命令，系统弹出“扫描混合”操控面板，如图5-29所示。
2>在“扫描混合”操控面板内单击“参照”按钮，系统弹出“参照”上滑面板，如图6-30所示。

图5-29 “扫描混合”操作面板 图5-30“参照”上滑面板
3>在“参照”上滑面板的“剖面控制”下拉列表框内选择“垂直于轨迹”选项，在“水平/垂直控制”下拉列表框内选择“垂直于曲面”选项，如图5-30示。
4>在绘图区单击选取分度圆上的投影线作为扫描混合的扫引线，如图5-31示。

扫描引线

图5-31选取扫描引线
5>在“扫描混合”操作面板中单击“剖面”按钮，系统弹出“剖面”上滑面板，在上方下拉列表框中选择“所选截面”选项，如图5-32所示。

图5-32“剖面”上滑面板 图5-33 选取截面
6>在绘图区单击选取“扫描混合”截面，如图5-33所示。
7>在“扫描混合”操控面板内单击按钮完成第一个齿的创建，完成后的特征如图5-34所示。

图5-34完成后的轮齿特征 图5-35“选择性粘贴“对话框
(11)阵列轮齿
1>单击上一步创建的轮齿特征，在主工具栏中单击按钮，然后单击按钮，随即弹出“选择性粘贴”对话框
