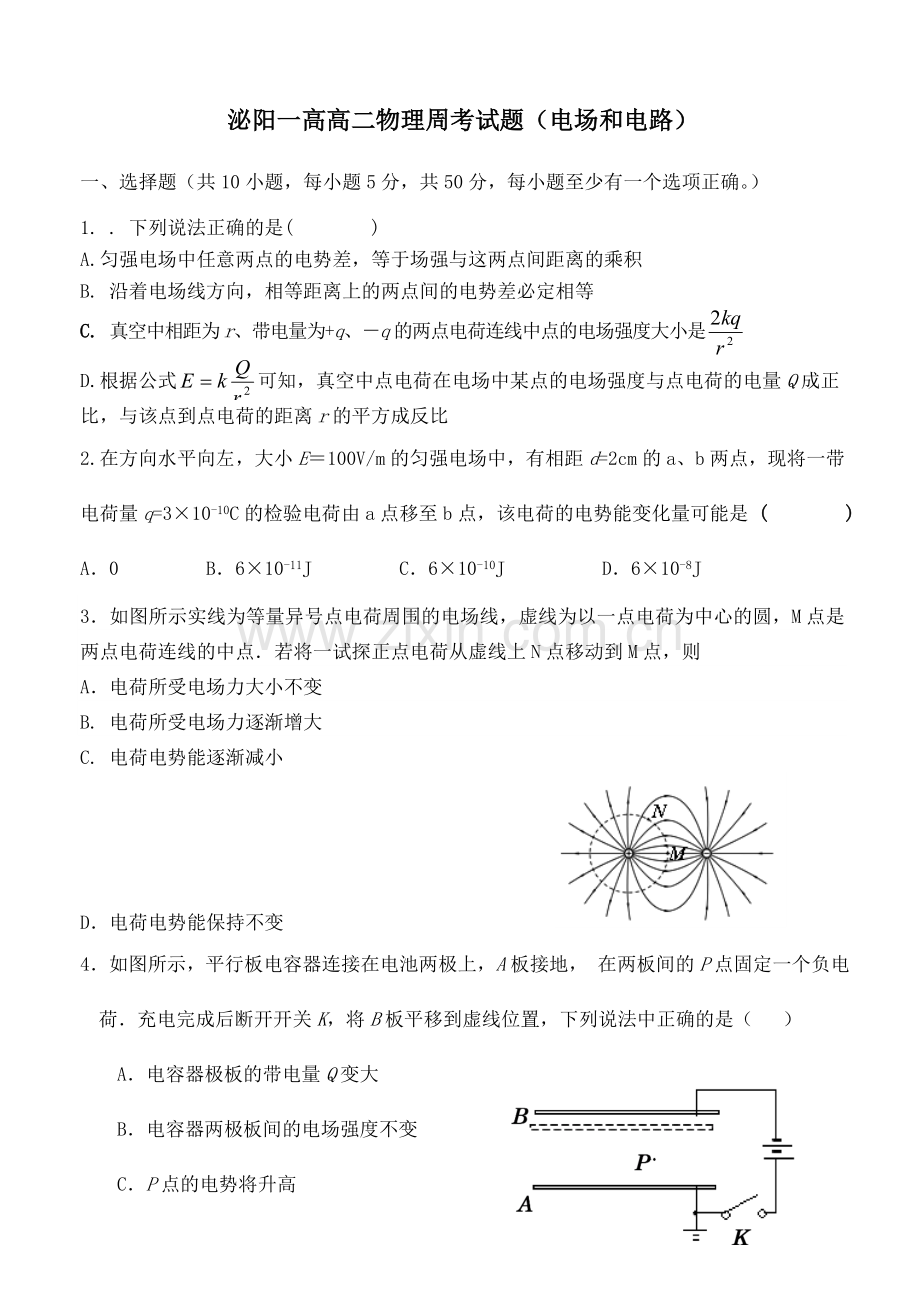

泌阳一高高二物理周考试题（电场和电路）
一、选择题（共10小题，每小题5分，共50分，每小题至少有一个选项正确。）
1. . 下列说法正确的是( )
A.匀强电场中任意两点的电势差，等于场强与这两点间距离的乘积
B. 沿着电场线方向，相等距离上的两点间的电势差必定相等
C. 真空中相距为r、带电量为+q、－q的两点电荷连线中点的电场强度大小是
D.根据公式可知，真空中点电荷在电场中某点的电场强度与点电荷的电量Q成正比，与该点到点电荷的距离r的平方成反比
2.在方向水平向左，大小E＝100V/m的匀强电场中，有相距d=2cm的a、b两点，现将一带电荷量q=3×10-10C的检验电荷由a点移至b点，该电荷的电势能变化量可能是 ( )
A．0 B．6×10-11J C．6×10-10J D．6×10-8J
3．如图所示实线为等量异号点电荷周围的电场线，虚线为以一点电荷为中心的圆，M点是两点电荷连线的中点．若将一试探正点电荷从虚线上N点移动到M点，则
A．电荷所受电场力大小不变
B. 电荷所受电场力逐渐增大
C. 电荷电势能逐渐减小
D．电荷电势能保持不变
4．如图所示，平行板电容器连接在电池两极上，A板接地， 在两板间的P点固定一个负电荷．充电完成后断开开关K，将B板平移到虚线位置，下列说法中正确的是（ ）
A．电容器极板的带电量Q变大
B．电容器两极板间的电场强度不变
C．P点的电势将升高

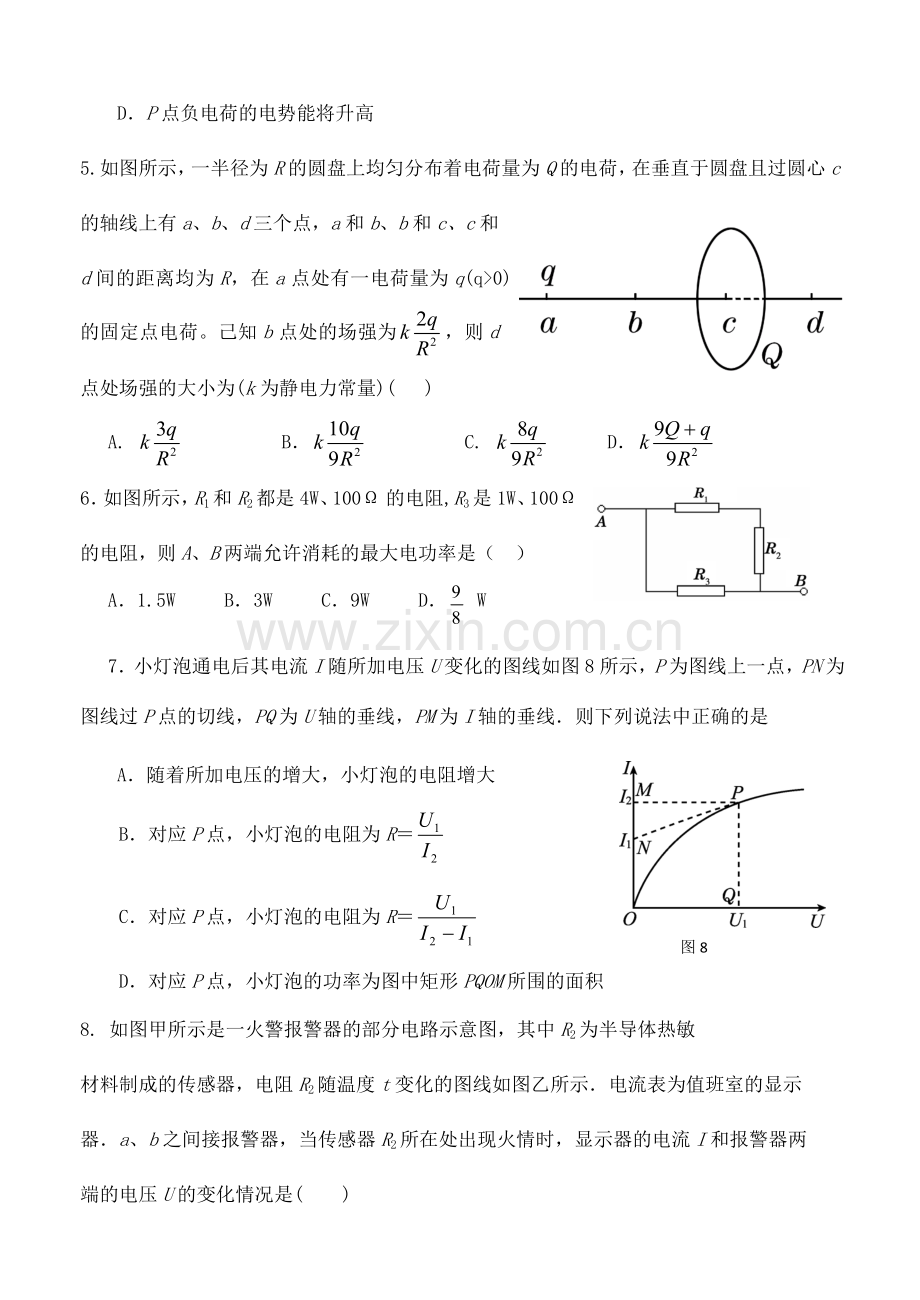

D．P点负电荷的电势能将升高
5.如图所示，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q(q>0)的固定点电荷。己知b点处的场强为，则d点处场强的大小为(k为静电力常量)( )
A. B． C. D．
6．如图所示，R1和R2都是4W、100Ω的电阻,R3是1W、100Ω的电阻，则A、B两端允许消耗的最大电功率是（ ）
A．1.5W B．3W C．9W D． W
7．小灯泡通电后其电流I随所加电压U变化的图线如图8所示，P为图线上一点，PN为图线过P点的切线，PQ为U轴的垂线，PM为I轴的垂线．则下列说法中正确的是
图8
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
8. 如图甲所示是一火警报警器的部分电路示意图，其中R2为半导体热敏
材料制成的传感器，电阻R2随温度t变化的图线如图乙所示．电流表为值班室的显示
器．a、b之间接报警器，当传感器R2所在处出现火情时，显示器的电流I和报警器两
端的电压U的变化情况是(　　)

A．I变大，U变大 B．I变大，U变小
C．I变小，U变大 D．I变小，U变小
9．如图所示的电路中，电源电动势为E，内阻为r，R1为定值电阻，R2为滑动变阻器．闭合电键S，当滑动变阻器R2的滑动触头向右移动时，电路中的电流I、R1两端的电压U1、R2两端的电压U2、电源两端的电压U都发生了变化，电流的变化量为ΔI，R1两端电压的变化量为ΔU1，R2两端电压的变化量为ΔU2，电源两端电压的变化量为ΔU.对于它们之间的关系，下列说法正确的是(　　)
A．比值不变，||不变，且＝||
B．比值增大，||增大，且＝||
C．比值增大，||增大，且＝||
D．继续调节R2，当R1＝R2＋r时，R1上的功率最大
10、如图所示，两根横截面积相同的不同材料制成的导线I和II，串联后接入电路。若导线上任意一点的电势φ随该点与a点距离x的变化关系如图所示。导线I和II的电阻率分别为ρ1、ρ2，电阻分别为R1、R2,则
A. ρ1<ρ2，R1<R2, B. ρ1>ρ2，R1<R2
C. ρ1<ρ2，R1>R2 D.ρ1>ρ2，R1>R2
二、填空题。本题共3小题，共16分。
11.（1）如图所示，螺旋测微器的示数为            mm。
（2）如图所示，游标卡尺读数为 mm。

12. 已知一欧姆表已经调零，用此欧姆表测一阻值为Ｒ的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为
13．某研究性学习小组为了制作一种传感器，需要选用一电器元件。如图所示为该电器元件的伏安特性曲线，有同学对其提出质疑，现需进一步验证该伏安特性曲线，实验室备有下列器材：
器材（代号）
规格
电流表（A1）
量程0～50mA，内阻约为50Ω
电流表（A2）
量程0～200mA，内阻约为10Ω
电压表（V1）
量程0～3V，内阻约为10kΩ
电压表（V2）
量程0～15V，内阻约为25kΩ
滑动变阻器（R1）
取值范围0～15Ω，允许最大电流1A
滑动变阻器（R2）
取值范围0～1kΩ，允许最大电流100mA
直流电（E）
输出电压6V，内阻不计
开关（S）

导线若干

(1)为提高实验结果的准确程度，电流表应选用________；电压表应选用__________；滑动变阻器应选用________。(以上均填器材代号)
(2)为达到上述目的，请在虚线框内画出正确的实验电路原理图．
三、计算题（本题共４个小题，要求写出主要的文字说明、方程和演算步骤，只写出答案而未写出主要的演算过程的不得分。）
14. （10分）长为L的平行金属板水平放置，两极板带等量的异种电荷，板间形成匀强电场，一个带电荷量为＋q、质量为m的带电粒子，以初速度v0紧贴上极板垂直电场线方向进入该电场，刚好从下极板边缘射出，射出时末速度恰与下极板成30°角，如图所示，不计粒子重力，求：
(1) 匀强电场的场强；
(2) 两板间的距离。

泌阳一高2014级物理周考答题卷（实验班）9月12日
班级： 姓名： 学号：
选择题：
1
2
3
4
5
6

15.(10分)如图所示电路中，电电动势E=12V，内阻r=2Ω，指示灯RL的阻值为16Ω，电动机M线圈电阻RM为2Ω。当开关S闭合时，指示灯RL的电功率P=4W。求：
（1）流过电流表A的电流；
（2）电动机M输出的机械功率。

16．.(12分)图10所示，ABCD为表示竖直放在场强为的水平匀强电场中的绝缘光滑轨道，其中轨道的BCD部分是半径为R的半圆环，轨道的水平部分与半圆环相切，A为水平轨道上一点而且AB＝R＝0.2米，把一质量为100g，带正电量的小球放在水平轨道的A点处由静止开始释放，在轨道内侧运动。（）求：

（1）它到达C点时速度是多大？
（2）它到达C点时对轨道压力是多大？
（3）小球所能获得的最大动能是多少？

17.(12分)如图所示，相距d=30cm的A、B两极板是真空中平行放置的金属板，当给它们加上电压后，它们之间的电场视为匀强电场，在A、B板间加上如图乙所示的交变电压，交变电压的周期，t=0时A板电势比B板高，，一个比荷的带负电荷的粒子，在t=0时刻从B板处由静止开始运动，粒子重力不计，求：
（1）粒子位移多大时，速度第一次达到最大，最大值是多大；
（2）粒子碰撞A板时的速度大小。

高二物理试题参考答案
一、选择题
1.D 2.ABC 3.BC 4.B 5.C 6.A 7.ABD 8.D 9.A 10.A
二、填空题。
11.（1）1.410 （2）12.40） 12. 16R
13.(1)A2、V1、R1；（2）如图所示（3分）；
14.解：水平方向粒子做匀速运动，（1分）
垂直极板方向做匀加速运动， （1分）
根据末速度可知： （2分）
根据牛顿第二定律 （1分）
解得： （1分）
（2）板间距离为： （2分）
解得：（2分）
15.解对指示灯根据焦耳定律,解得： (1分)
路端电压为，解得： (1分)
设流过电流表的电流为I,根据闭合电路欧姆定律： (2分)
解得： (1分)
(2)电动机支路的电流为IM， (2分)
电动机总功率为 (1分)
电动机输出机械功率为 (1分)
解得： (1分)
16解析:
（1）小球从A经B到C的过程中，依W＝ΔEk
　　　　…………………………………2分

(2)C点受力如图,Nc-qE=    Nc=5qE-2mg=3N……………………2分
（3）

合力方向与竖直成角斜向右下方，如图　如图中的D点时动能最大
依W=ΔEk有
……
（2）小球经过时间到达最低点．
17.解：（1）若经粒子撞不到A板，粒子在板间先匀加速后匀减速直线运动，当加速结
束时速度最大。
（1分）
（1分）
前前进的位移（2分）
因故要经过减速过程，当加速结束时速度最大（2分）
解得：（1分）
（2）一个周期粒子向A板运动的位移（1分）
故粒子经3个周期，再加速运动到达A板（2分）
到达A板的速度为v, （1分）
解得：（1分）
