钢柱外形尺寸监理检测记录
工程名称： 编号：
构件名称
构件编号
制作单位
图 号
检查项目
允许偏差
图例
实 测 结 果
备注
1
2
3
4
5
6
7
8
9
10
构件长度L
±L/2500，±15
柱底面到牛腿
支撑面距离
±L /2000，±8
柱截面几何尺寸
±4.0
螺栓孔距
≤500，±1.0
柱身弯曲矢高
H/1200，且不大于12
牛腿面翘曲
2.0
专业监理工程师： 日期：

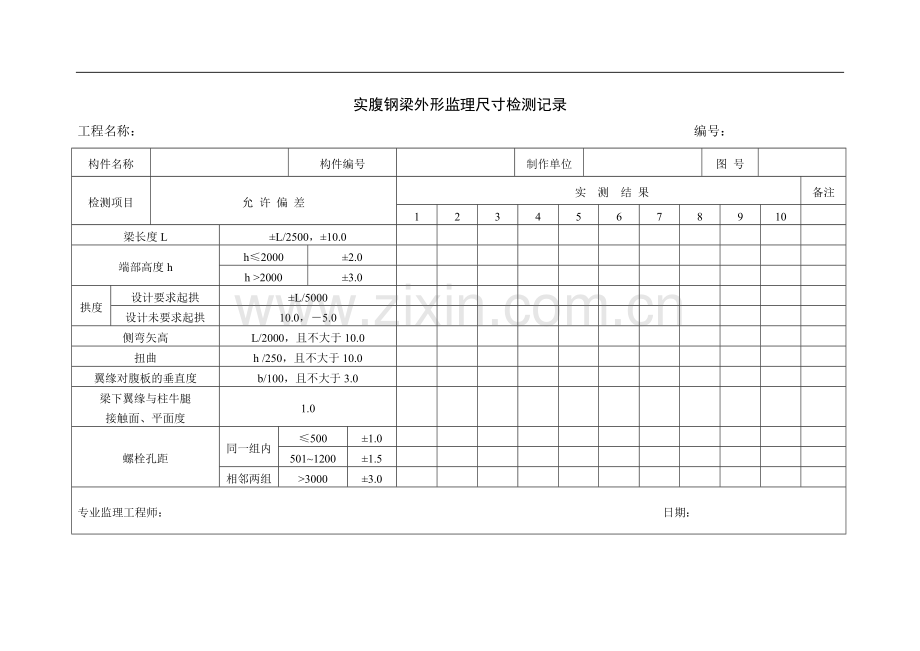

实腹钢梁外形监理尺寸检测记录
工程名称： 编号：
构件名称
构件编号
制作单位
图 号
检测项目
允 许 偏 差
实 测 结 果
备注
1
2
3
4
5
6
7
8
9
10
梁长度L
±L/2500，±10.0
端部高度h
h≤2000
±2.0
h >2000
±3.0
拱度
设计要求起拱
±L/5000
设计未要求起拱
10.0，－5.0
侧弯矢高
L/2000，且不大于10.0
扭曲
h /250，且不大于10.0
翼缘对腹板的垂直度
b/100，且不大于3.0
梁下翼缘与柱牛腿
接触面、平面度
1.0
螺栓孔距
同一组内
≤500
±1.0
501~1200
±1.5
相邻两组
>3000
±3.0
专业监理工程师： 日期：
钢结构进场验收监理检测记录
编号：
单位工程名称
施工图号
制作单位
构件编号
示意图：
序号
检查项目
允许偏差
（mm）
实测偏差(mm)
1
焊
缝
质
量
未焊满
＜0.2+0.02t
接头不良
缺口深度
＜0.5t并< 0.5
表面夹渣、气孔
角焊缝允许深
＜0.2t长＜0.5t
角焊缝焊脚不对称
＜2+0.2h
2
柱截面几何尺寸
±3.0
3
柱身弯曲矢高
H/1000
4
柱底板平面度
5.0
5
翼缘板对腹板垂直度
1.5
6
柱底面到柱端最上一个安装孔距离
±L/1500
7
屋架连接孔距离偏差
±1.0
8
檩条安装孔距
±5.0
说明：在偏差范围内的打√，超差的写实测数据。
质量说明
专业监理工程师
总监理工程师
日期
日期
基础垫板地脚螺栓监理检测记录
工程名称： 编号：
检测项目
垫板顶面标高
垫板水平度
垫板位移
地脚螺栓偏移
地脚螺栓露出长度
螺纹长度
备注
允许偏差
0.0
－3.0
L/1000
20.0
5.0
+30.0
0.0
+30.0
0
编号
检 测 结 果
专业监理工程师： 日期：
钢柱安装监理检测记录
工程名称： 编号：
检测项目
柱底轴线对定位轴线的偏移
钢柱定位轴线
钢柱垂直度
备注
允许偏差
3.0
1.0
H/1000，且不大于10.0
构件编号
实 测 结 果
专业监理工程师
日期
钢结构安装平行监理检测记录
编号：
单位工程名称
图号
安装单位
构件编号
示意图:
序号
检查项目
设计尺寸
（mm）
允许偏差
（mm）
实测偏差
（mm）
备注
1
柱底中心线对定位轴线位移
5.0
2
柱轴线垂直度
10.0
3
屋架梁跨中垂直度
H/250. 0
4
屋架中心对定位轴线位移
5.0
5
屋架侧向弯曲矢高
L/1000
6
同一根梁两端顶面高差
L/1000
最大＜10.0
7
柱顶标高
L/1000
最大＜10.0
8
屋架上弦顶面标高
L/1000
最大＜15.0
9
屋架跨度
L＜24, +3.0
-7.0
L>24, +5.0
-10.0
10
两榀屋架间距
±10.0
质量评述
专业监理工程师
日期
钢结构安装监理旁站记录单
编号：
日期及气候：
工程名称
旁站工程部位
旁站监理开始时间：
旁站监理结束时间：
总监
下达
旁站
下达 任务
总监已批准施工单位报来的 ，现请 监理进行旁站监理。按设计图纸、施工验收规范及施工单位报来的施工方案检查质量，并根据下面要求做好预控工作及质量监督，在严重违犯施工规范，将造成质量和安全事故的情况下，授权你可发布暂缓施工令，并立即通知总监理工程师到场处理。
总监理工程师：
旁站预控措施
施工情况
1、施工方案□有 □无 □可行 □不可行
2、施工单位现场质检员是否到岗： 是 否。
3、特殊工种是否持证上岗： 是 否。
劳动力组织
□符合要求 □不符合要求
机械配备
□符合要求 □不符合要求
重点控制部位
□钢构件符合设计要求和规范规定 □运输、堆放、吊装等造成的构件变形、涂层脱落应进行矫正和修补 □摩擦面处理 □高强度螺栓连接
□安装焊缝 □钢柱、钢屋（托）架、桁架、梁及受压杆件的垂直度和侧向弯曲 □吊车梁安装
旁站发现的问题
钢构件符合设计要求和规范规定
运输、堆放、吊装等造成的构件变形，涂层脱落进行矫正和修补
摩擦面的状况及贴和情况
高强度螺栓的检测资料及安装质量
安装焊缝质量（焊条、坡口、间缝、施焊）
钢柱、钢屋（托）架、桁架、梁及受压杆件的垂直度和侧向弯曲符合要求
吊车梁安装质量符合规范要求
特殊情况处理
□停电 □工伤 □
安全措施
□有安全巡视 □无安全巡视 □安全措施落实情况良好 □安全措施落实情况差
其它问题
旁站监理签名：
施工质检
员签名：
旁站时间： 年 月 日 时 分至
年 月 日 时 分
旁站监理记录表
（钢结构安装工序专用）
日期及气候：
工程名称：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况：
l、施工单位现场质检员是否到岗： 是 否。
2、特殊工种是否持证上岗： 是 否。
监理情况：
1、现场焊接(安装、吊装)方法、工艺 符合 不符合施工方案要求，焊接材料品种、
规格 符合 不符合国家产品标准和设计要求。
2、 挠度 垂直度测量 整体平面弯曲。
部位名称
点 数
允许值
备注
l
2
3
4
5
6
7
8
9
10
1
2
3
4
5
3、焊缝探伤检查
焊缝等级：
检查方法：
部 位
条 数
比 例
l
2
3
4
5
6
7
8
9
10
实测比例
要求比例
l
2
3
4
5
发现问题：
1、 有无违反工程建设强制性标准行为？
2、 有无其他影响施工质量行为？
处理意见：
备注：
施工企业：
项目经理部：
质检员（签字）：
年 月 日
监理企业：
项目监理机构：
旁站监理人员（签字）：
年 月 日
