ArcGIS ArcMap自动接边.doc

摘要：利用spatial adjustment（空间校正）里的edge match（边缘匹配）可以自动接边。 利用spatial adjustment（空间校正）里的edge match（边缘匹配）可以自动接边。下面讲一下具体步骤。
1、设定snap值。当要结合的对应点大于snap值时不会被接在一起，所以snap值不能太小，但也不能太大，否则不该接在一切的点也被接到一起了。snap值的设定在editor工具条的option里Editing options(编辑选项)map units(地图单位) pixels(像素)

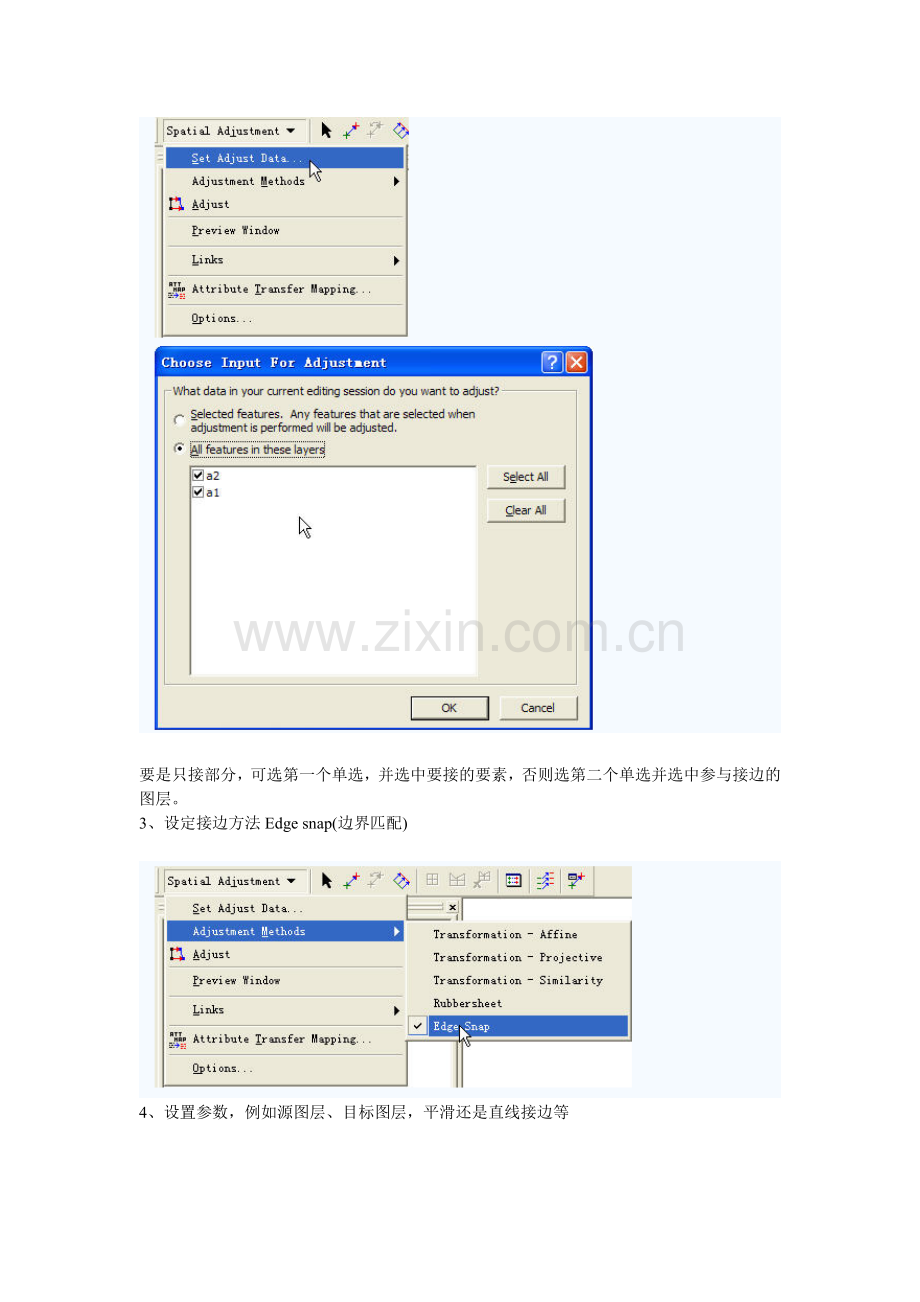

2、设定接边数据

要是只接部分，可选第一个单选，并选中要接的要素，否则选第二个单选并选中参与接边的图层。
3、设定接边方法Edge snap(边界匹配)

4、设置参数，例如源图层、目标图层，平滑还是直线接边等

5、用工具 框选要结合的各点

6、全部选择后点adjust

7、看看效果
原来的：

选中结合点

接边后

8、各参数介绍：
smooth：平滑结合，除了与源文件结合点直接连结的vertices变化外，附近的也会变化，起到平滑过渡的效果
line：只有与源文件结合点直接连结的vertices变化，虽比较生硬，但对其它要素没影响
选项：adjust to midpoint of links：选中时源和目标图层都改变，往中间靠。没选中时只有源图层变化，往目标图层靠，目标图层不变。
one link for each destination point：一对一连接：一个目标点只有一个源点连接
prevent duplicate links：一对多连接：一个目标点可有多个源点连接

虽然edge match给我们提供了一个自动接边的工具，但它不是万能的，有些地方还得靠人工接。
