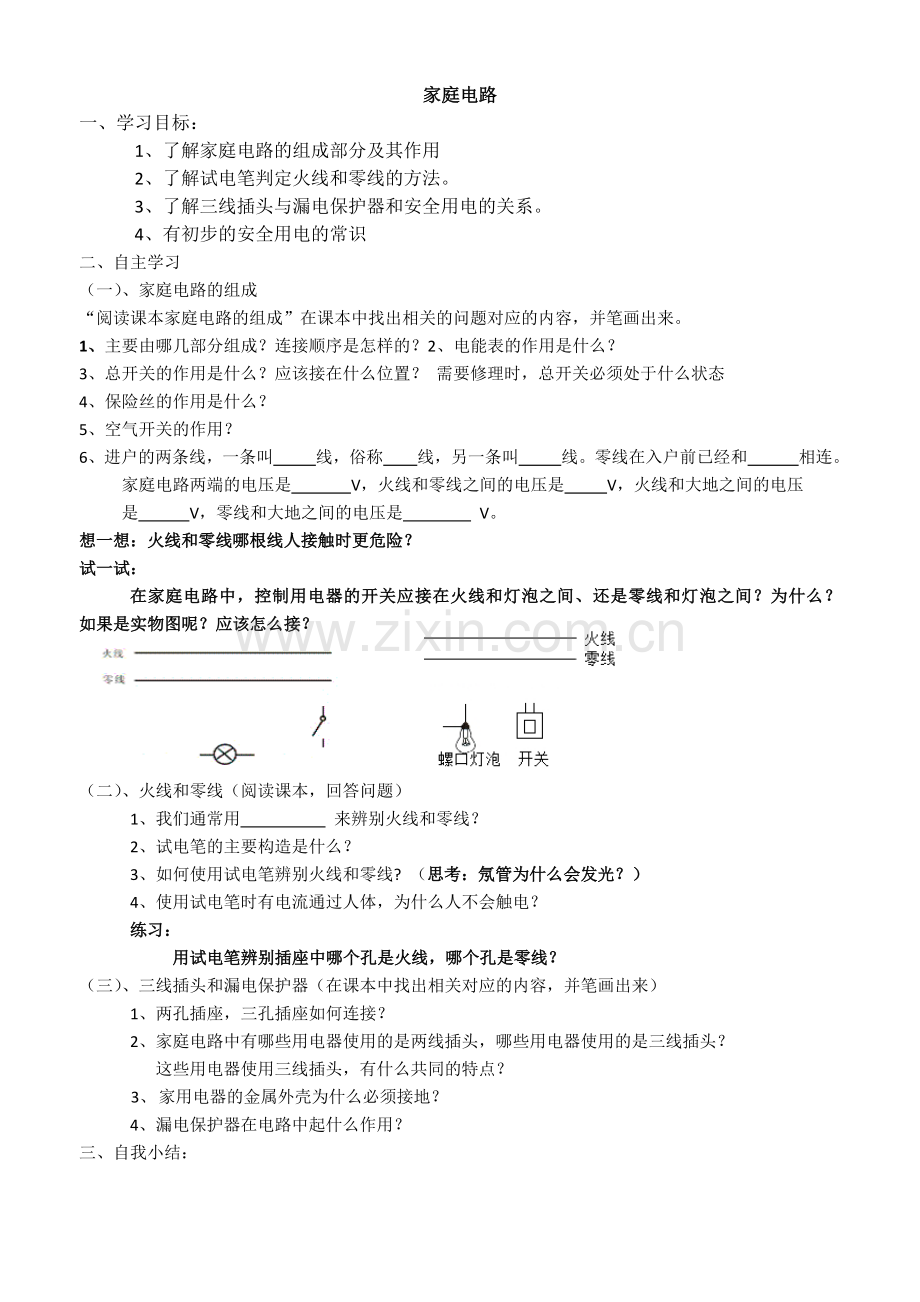

家庭电路
一、学习目标：
1、了解家庭电路的组成部分及其作用
2、了解试电笔判定火线和零线的方法。
3、了解三线插头与漏电保护器和安全用电的关系。
4、有初步的安全用电的常识
二、自主学习
（一）、家庭电路的组成
“阅读课本家庭电路的组成”在课本中找出相关的问题对应的内容，并笔画出来。
1、主要由哪几部分组成？连接顺序是怎样的？2、电能表的作用是什么？
3、总开关的作用是什么？应该接在什么位置？ 需要修理时，总开关必须处于什么状态
4、保险丝的作用是什么？
5、空气开关的作用？
6、进户的两条线，一条叫 线，俗称 线，另一条叫 线。零线在入户前已经和 相连。
家庭电路两端的电压是 V，火线和零线之间的电压是 V，火线和大地之间的电压
是 V，零线和大地之间的电压是 V。
想一想：火线和零线哪根线人接触时更危险？
试一试：
在家庭电路中，控制用电器的开关应接在火线和灯泡之间、还是零线和灯泡之间？为什么？ 如果是实物图呢？应该怎么接？

（二）、火线和零线（阅读课本，回答问题）
1、我们通常用 来辨别火线和零线？
2、试电笔的主要构造是什么？
3、如何使用试电笔辨别火线和零线? （思考：氖管为什么会发光？）
4、使用试电笔时有电流通过人体，为什么人不会触电？
练习：
用试电笔辨别插座中哪个孔是火线，哪个孔是零线？
（三）、三线插头和漏电保护器（在课本中找出相关对应的内容，并笔画出来）
1、两孔插座，三孔插座如何连接？
2、家庭电路中有哪些用电器使用的是两线插头，哪些用电器使用的是三线插头？
这些用电器使用三线插头，有什么共同的特点？
3、 家用电器的金属外壳为什么必须接地？
4、漏电保护器在电路中起什么作用？
三、自我小结：

随堂检测
1、 家庭电路的连接
1）、电能表、闸刀开关、保险装置要安装在家庭电路的 （填“干路”或“支路”）上，其中，保险丝要 联在 线上。
2）家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是 联；开关和被控制的用电器是 联；使用试电笔检测电路时,若氖管发光,表明试电笔的笔尖接触的是 （选填“零”或“火”）线；为了防止因漏电而造成触电事故,家用洗衣机的外壳一定要 。
2、请将下列各元件连接成符合安全用电要求的家庭电路。
1）、小明同学想在家里安装一盏照明灯，请在图中虚线框1和2应连入开关和电灯
2）、请同学们画出教室里，一个开关控制两个灯泡的电路连接。
3）、如图甲所示的带有开关的三孔插座，请在图乙中连出相应的电路；

1
3
2
火线
零线

3辨识题：
1）、在图中，试电笔的使用方法完全正确的是（　　）

2）、如图所示的家庭电路，有两个器件连接错误，它们是()

中考链接：
1、［巴中中考］请把如图所示电路元件接入照明电路中，且符合安全用电原则。(要求保险盒与三孔插座相连)

2、如图所示，请把电饭锅的三条线，按照安全用电的原则，对应连到插头上。
