井架起吊专项施工方案.doc

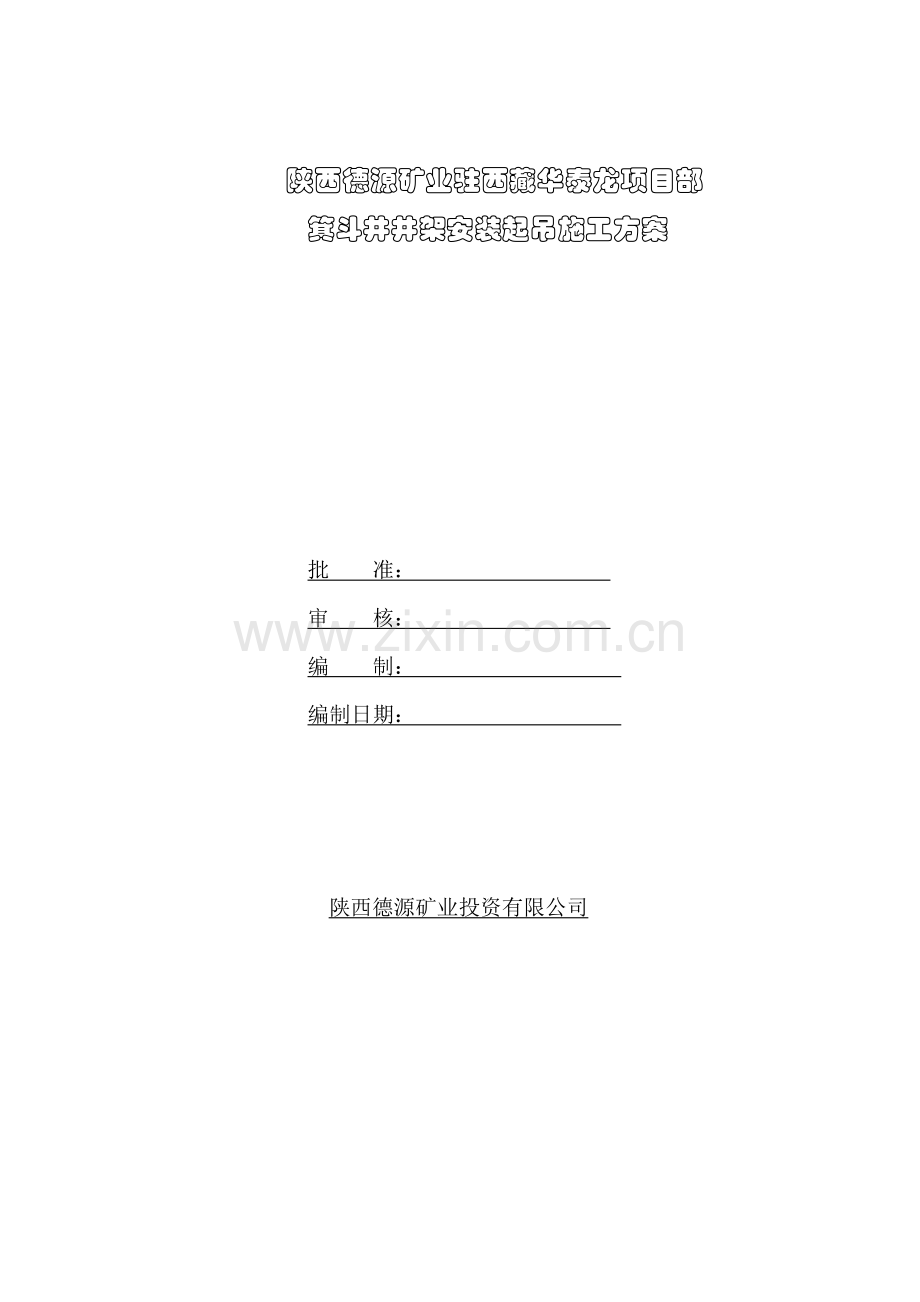

陕西德源矿业驻西藏华泰龙项目部
箕斗井井架安装起吊施工方案

批 准：
审 核：
编 制：
编制日期：

陕西德源矿业投资有限公司

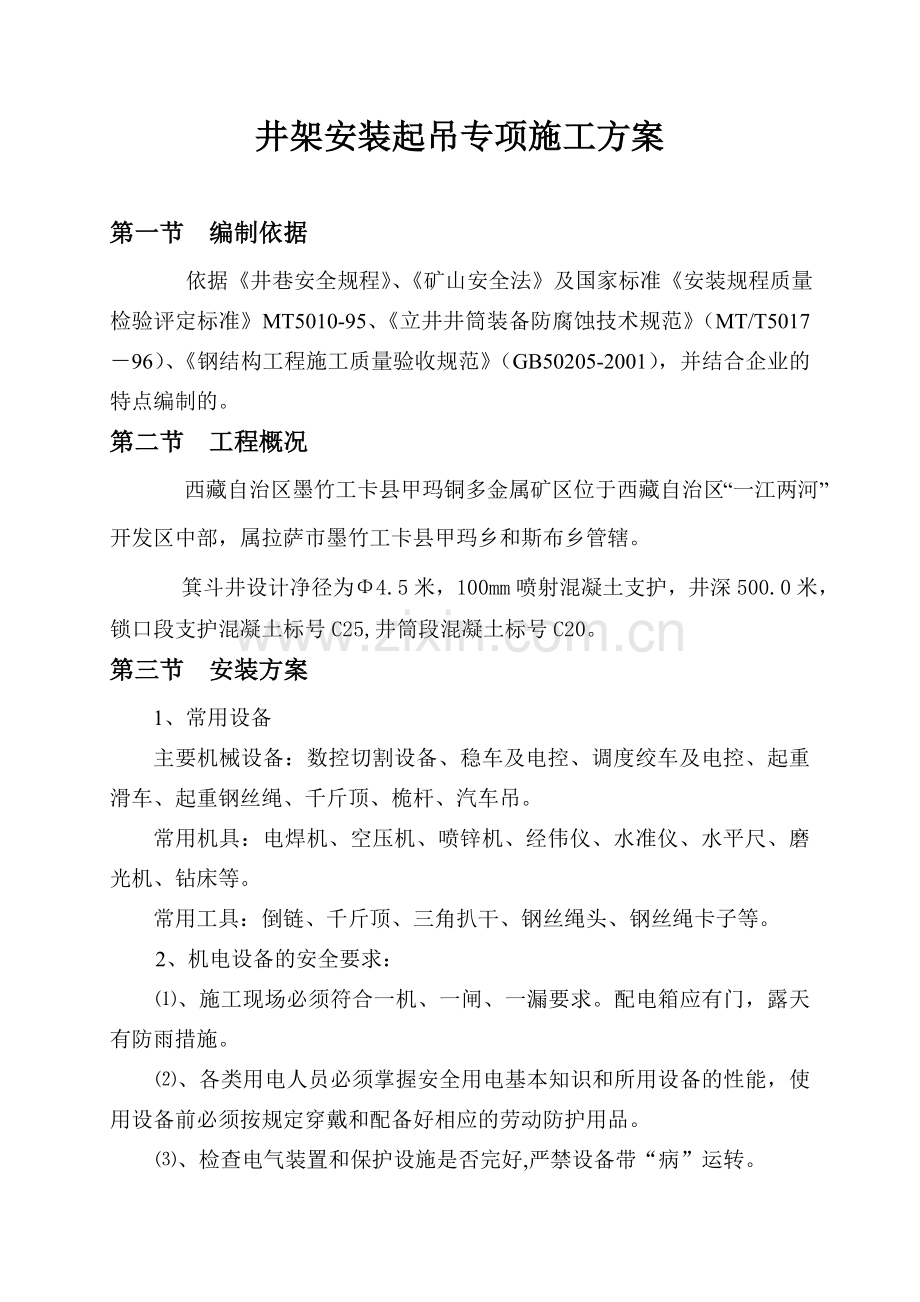

井架安装起吊专项施工方案

第一节 编制依据
依据《井巷安全规程》、《矿山安全法》及国家标准《安装规程质量检验评定标准》MT5010-95、《立井井筒装备防腐蚀技术规范》（MT/T5017－96）、《钢结构工程施工质量验收规范》（GB50205-2001），并结合企业的特点编制的。
第二节 工程概况
西藏自治区墨竹工卡县甲玛铜多金属矿区位于西藏自治区“一江两河”开发区中部，属拉萨市墨竹工卡县甲玛乡和斯布乡管辖。
箕斗井设计净径为Φ4.5米，100mm喷射混凝土支护，井深500.0米，锁口段支护混凝土标号C25,井筒段混凝土标号C20。
第三节 安装方案
1、常用设备
主要机械设备：数控切割设备、稳车及电控、调度绞车及电控、起重滑车、起重钢丝绳、千斤顶、桅杆、汽车吊。
常用机具：电焊机、空压机、喷锌机、经伟仪、水准仪、水平尺、磨光机、钻床等。
常用工具：倒链、千斤顶、三角扒干、钢丝绳头、钢丝绳卡子等。
2、机电设备的安全要求：
⑴、施工现场必须符合一机、一闸、一漏要求。配电箱应有门，露天有防雨措施。
⑵、各类用电人员必须掌握安全用电基本知识和所用设备的性能，使用设备前必须按规定穿戴和配备好相应的劳动防护用品。
⑶、检查电气装置和保护设施是否完好,严禁设备带“病”运转。
⑷、施工现场的所有机械设备必须按其技术性能的要求正确使用,缺少安全装置或安全装置已失效的机械设备不得使用。

⑸、机械设备应按时进行保养，当发现有漏保失修或超载带病运转等情况时,有关部门应停止其使用。

3、施工前的准备工作：
①井架安装前应对安装人员进行安全技术的培训。对质量及安全防护要求详细交底。
②安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区，挂设安全标志，并派监护人员排除作业障碍。
③根据井深确定井架高度及井架材质。
④安装作业前检查的内容包括：
a、钢结构的成套性和完好性；
b、提升机构是否完整良好；
c、电气设备是否安全可靠；
d、基础位置和做法是否符合要求；
e、井架连接埋件的位置是否正确和埋设牢靠；
f、必备的各种安全装置是否具备和性能是否可靠。
4、井架组装：
①组装顺序：基础处理→底座安装→立杆→横杆→斜杆→标准杆、→顶部结构；
②安装井架地基要水平，按井架基础图要求施工；
③安装井架底架栓结，置于基础平面上，较正水平及方框四角90o,将底架与基础钢件焊牢；
④安装架体前，检查底架及基础的牢固。钢井架首节安装，将各条立杆连接在底座上，横杆、斜杆、道轨继而连接好，所有连接螺栓暂不拧紧并焊接牢固，校正立杆垂直度，框架平面90o角校正，边校正边紧固连接螺栓，每个杆件螺栓应采用矩板手纽紧牢固、可靠，不得松动；
井架组装的允许偏差和检验方法
项次
项 目
允许偏差（mm）
检验方法
1
躯
体
组
装
躯体四面桁架宽度
±3
在底角和节点处尺量检查
躯体每侧对角线相互差
6
尺量检查
躯体横断面对角线相互差
4
节点处尺量检查
躯体组装后的直线度
5
拉线和尺量检查
躯体总高度
±7
尺量检查
2
斜
撑
架
组
装
多节斜柱总长度
±7
尺量检查
多节斜柱直线度
8
拉线和尺量检查
多节斜柱的柱身扭曲
接口处
5
拉线、吊线和尺量检查
其他处
8
多节斜柱接口处十字中心线的错动
2
尺量检查
斜撑架组装后的直线度
一般型钢井架
5
拉线和尺量检查
箱型井架
10
斜撑架组装后的对角线互差
6
尺量检查
斜撑架宽度差
±10
斜柱与横梁接口十字中心错动
2
3
井口对角线互差
4
尺量检查
4
卸载曲轨内侧各点至中心线距离
+3～-1
尺量检查

⑤设置作业人员上下爬梯，操作前，应先铺好木枋，防止作业中滑落；
⑥顶部安装要注意顶架滑轮与底架滑轮方向相同，注意上部的自由限定高度；
⑦在杆件向上安装时应及时安装好钢丝绳，钢丝绳应根据卷扬滚筒位置确定中轴线。
⑧安装过程安全技术设施：
a、安装作业下方10m范围内应设置警戒和危险标志，禁止行人通过。
b、安装作业人员和指挥人员，必须持架设登高井架安装专项作业上岗，自体不适高处作业人员不准登高作业。
c、作业人员必须戴安全帽，穿防滑鞋，系安全带，配工具袋。
d、五级大风及其以上或大雨雷雨，必须停止高处作业。
e、前应先检查杆件，配件是否符合质量要求，虚焊或脱焊、裂缝、变形等，不准使用。
5、构件的防腐蚀
1、防腐施工工艺流程
喷 锌
喷砂质量检查
喷砂除锈
准备工作

防腐质量检查
刷 漆
喷锌质量检查

⑵面预处理
构件防腐涂装前的表面预处理对涂层的附着力和防护效果至关重要，钢构件在地面进行防腐蚀处理时，宜采用喷砂除锈，不允许采用人工除锈和带锈底漆等表面预处理方法。
表面预处理质量达到瑞典标准Sa2.5级以上。表面预处理的喷砂采用压入式干式喷砂施工，磨料必须清洁干燥，有棱角，料度在1.5~2.5mm之间，用金钢砂或石英砂。喷砂后金属表面完全除去黑皮、铁锈及外物，仅有少许的斑点异物留存，表面呈近似白金属光泽。严防喷砂处理后的钢结构接触地面。
四、井架的安装与起立
㈠、施工步骤：
测量放线
安装预埋件
基础检查
安装铰链
组装副斜架
布置地锚
夯实场地
安装稳车
斜架组装
组装立架
组立桅杆
钢丝绳穿绕
起吊前平移
斜架刷漆
起吊主斜架
起吊副斜架
合拢找正
起吊立架
临时设施拆除
二次灌浆
验收移交

㈡、起吊方案
根据井架重量，采用50吨起重机从井架顶端采用双桅杆半翻转法起吊、采用25吨吊车用斜架与吊车配合竖立起立。
㈢、井架起吊准备：
根据井筒十字中心线定位桩基和井口±0.0m标高，按照混凝土基础施工图作业，预埋件立面：距两斜架基础横向中心连线的距离为符合设计要求，平行于两基础横向中心连线，垂直于地面；预埋件平面标高：为设计给定值：距基础纵向中心线距离设计给定值
起吊铰链安装时，必须保证销轴中心线标高及基础十字中心点与铰链销轴中心线的水平距离符合要求误差不大于1mm，保证两个销轴中心线在一条直线上。
㈣、井架起吊
根据井筒十字中心线和铰链设置位置，起吊铰链，要保持同心，标高、位置和间距误差不得大于1mm，铰链在井架与斜架底节连接在一起。利用吊车将斜架底节与铰链用销轴连接起来， 斜架底节头部用木垛和千斤顶支撑，根据安装前已经标注好的两端各面中心点位置，水平仪找平斜架底节两侧面中心腰线标高，用钢尺校正斜架底节构件顶面两端中心间距，即用几何法控制构件位置。将斜架各构件依次吊装到安装位置，两端用木垛和千斤顶支撑，用水平仪找平两侧面中心腰线标高，钢尺找正顶面两端中心间距和对角线，误差在标准范围之内时，临时焊接各构件接口，每侧面焊缝两头各焊接100mm，再次校验各部分尺寸和对角线尺寸，确认无误并经甲方、监理部门联合验收合格后，按要求双人对称焊接各构件接口。
在斜架某外侧挂一个角度指示器，在斜架提升过程中设专人观察提升角度，专人观察铰链，专人观察动定滑轮转动情况，专人观察平衡轮钢丝窜动情况和空中滑车行程距离情况，专人观察主地锚，专人观察侧牵绳地锚，专人负责严禁非施工人员进入施工现场。起吊期间由总指挥一人统一指挥，保证各处信号畅通。
⑸、卷扬机的安装：
①卷扬机应安装在混凝土墩上，要求严格按施工图纸浇筑卷扬基础,确保其重要在5000公斤以上，防止被向上拔起。
②安装卷扬机应校正水平，保证卷扬机轮两侧面的垂直度误差在2mm内。
③制动器抱闸各转销转动灵活，以确保制动可靠，制动时制动瓦应能紧贴在制动轮工作表面上；松闸时，两侧闸瓦应能同时离开制动轮表面，并确保其间隙控制在0.1-0.7mm范围内。

第五章 安全技术措施
一、一般要求：
 1、建立以项目经理为首的安全保证体系，实行安全值班制，落实安全生产责任制，定期组织安全检查，加强跟踪安全检查及时清除安全隐患。
2、贯彻“安全第一，预防为主”的方针，严格按行业标准，做好施工现场总平面管理，严格控制施工现场安全生产纪律。
3、对进场工人严格执行三级安全教育，方可上岗；特种作业人员，必须按照国家有关规定经过专门的安全作业培训，并取得特种作业操作资格证书后，方可上岗作业。
4、所有参加井架施工作业人员必须认真学习有关安全规程，熟悉施工图纸，掌握井架的结构和施工程序、方法，熟记关键的几何尺寸及各构件之间的关系。
5、严格交接班制度，做到生产任务，设备运转情况、工具、材料，工程进度等交待清楚，并做好交接班记录，由各班组负责人签字，作为施工评分的参考。每班接班后由值勤人员对施工设备、机具、绳索及天轮平台进行一次全面检查。
6、严格班前班后会，每班提前半小时召开班前会，由当班负责人布置任务，分配工作，并强调安全注意事项。班后开好班后会，总结经验与教训，填好交接班记录。
7、井架安装设立总指挥1人，全面指挥井架安装的工作，所有施工人员必须听从指挥和调配。
8、参加施工的工人，要熟知本工种的安全技术操作规程，在操作中坚守工作岗位；所有施工人员班前不得喝酒，一经发现立即责令其退出工作现场。
9、严格劳动纪律，不迟到、不早退、不得擅自离开工作岗位。对违反劳动纪律者，总指挥有权停止其作业，对不听指挥的，情节严重的停班后交公司处理。
10、施工现场作业人员的要求
⑴、特种作业人员必须持证上岗。
⑵、正确使用个人防护用品和安全防护措施。进入施工现场，必须戴安全帽，禁止穿拖鞋或光脚。安全帽，安全带、安全网要定期检查，不符合要求的严禁使用。
⑶、高空作业人员按照高空作业规程进行施工
⑷、进入施工现场必须安全着装，戴好安全帽，高空作业必须系好安全带，吊装作业区设置危险警戒区标志，无关人员不得入内。
⑸、起重机具、机械责任人员负责核查机具的维修、使用、检查记录，确认其技术性能符合使用标准，必要时应进行解体检查。
二、高空作业的安全注意事项
1、参加高空作业的人员须经医生检查，合格者才能进行高空作业。
2、凡在离地面2m以上的地方进行工作，均应视为高空作业，应遵守高空作业有关规定，要戴好安全带方能进行工作。
3、安全带在使用前，要进行认真地检查，并且定期进行负荷试验，合格者方能使用。
4、上高空作业，必须穿软底鞋，严禁穿拖鞋、硬底鞋及塑料鞋等。
5、安全带应挂在结实牢固的构件上，受力点在人身重心上部。
6、进行高空作业前，应预先采取措施，防止坠落。
7、在高空搭设的脚手架上的跳板，一定要两头绑牢，防止翘头。
8、在危险边缘进行工作时，临空一边应装设栏杆和安全网。
9、高空作业所带工具、材料应放在工具袋内，并拴好安全绳，较大的工具应将安全绳拴在牢固的构件上，不应随便乱放，以防坠落。
10、高空作业人员不准随意往上、下扔抛工具和物件。
11、 在进行高空作业时，除有关人员外，其它人员不许在工作地点的下面逗留和通过，工作地点下面应设拦绳等，以防落物伤人。
12、禁止登在不牢固的结构上进行高空作业，为了防止误登，应在这种结构的必要地点挂上警告牌。
四、井架安装注意事项
1、井架基础要浇筑牢固，检测混凝土强度。
4、立杆应设避雷针并应有可靠的接地，立杆放倒后井架应及时接地。
5、紧固立杆螺栓应使用同一扳手，按照一定的次序对称交叉进行，保证结合面贴合紧密。
6、井架滑轮固定牢固，防止受力后使滑轮偏移。
7、井架安装后，有专人进行检查并经总指挥签字后，方可继续作业。

陕西德源矿业投资有限公司
2012-8-7
