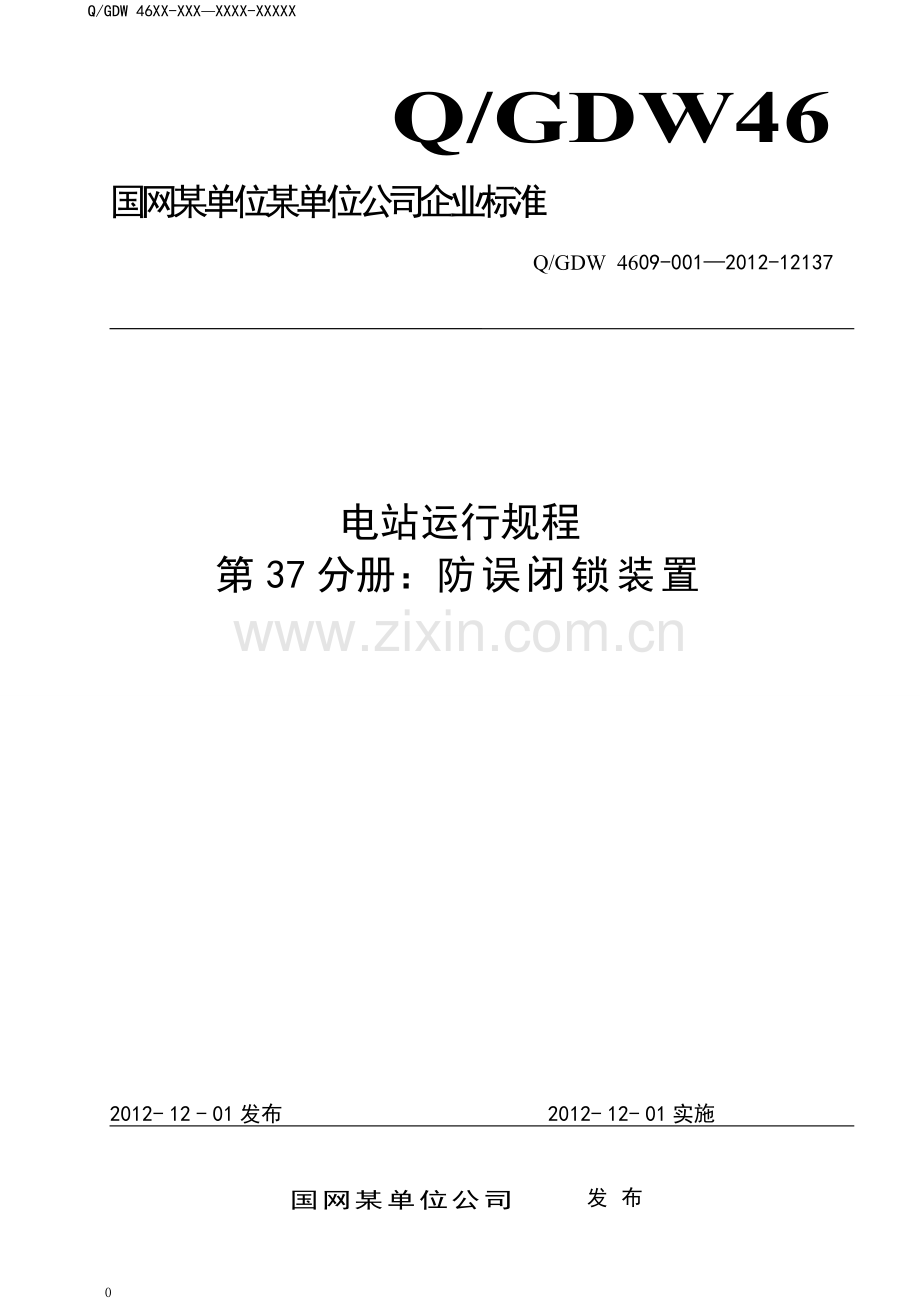

电站运行规程第37分册：防误闭锁装置.doc

Q/GDW46
国网某单位某单位公司企业标准
Q/GDW 4609-001—2012-12137

电站运行规程
第37分册：防误闭锁装置

2012- 12 - 01发布
2012- 12- 01实施
国网某单位公司 发布         

Q/GDW 46XX-XXX—XXXX-XXXXX
目    次
前言 II
1　范围 1
2　规范性引用文件 1
3　术语和定 1
4　符号、代号和缩略语 1
5　运行规程内容 2
5.1　本分册主要设备（或系统） 2
5.1.1　设备（或系统）技术规范 3
5.1.2　运行方式 3
5.1.3　运行操作及注意事项 3
5.1.4　运行巡检维护 5
5.1.5　异常情况及事故处理 5

前    言
本规程依据Q/GDW 46–002—2012–00701（国网某单位控股有限公司电站运行规程编写规范）编制。
《电站运行规程》分为37册。
本册为《电站运行规程》的第37分册。
本规程由国网某单位某单位抽水蓄能电站有限责任公司标准化委员会提出。
本规程主要起草部门：运行分场。
本规程主要起草人： 宁如平
本规程审核人：王俊
本标准审定人： 王俊 李涛
本规程批准人： 肖维宝
本规程由国网某单位山西某单位抽水蓄能电站有限责任公司运行分场归口并负责解释。
本规程首次发布。

I
国网某单位电站运行规程
第37分册: 防误闭锁装置
1　 范围
本规程规定了山西某单位抽水蓄能电站防误闭锁装置的规范，运行方式，设备操作，检查和维护，以及事故处理等方面的内容。
本规程适用于山西某单位抽水蓄能电站防误闭锁装置运行工作。
2　 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
国家电网安监[2009]664号 国家电网公司电力安全工作规程（变电部分）
国家电网安监[2008]23号 国家电网公司电业安全工作规程（水电厂动力部分）
国家电网生[2003]243号 国家电网公司防止电气误操作装置管理规定
国家电网总[2003]407号 国家电网公司安全生产工作规定
国网某单位控股有限公司运维管理标准 防误闭锁装置管理标准
国网某单位控股有限公司运维管理标准 操作票管理标准
3　 术语和定义
下列术语和定义适用于本文件。
3.1　 五防
指防止误拉合开关、防止带负荷拉合刀闸、防止带电装设接地线、防止带接地装置合闸、防止误入带电间隔。
3.2　 两票：
指操作票和工作票
4　 运行规程内容
4.1　 本分册主要设备
4.1.1　 设备（或系统）技术规范
4.1.1.1　 设备（或系统）说明
4.1.1.1.1　 UT—2000 Ⅳ型微机防误闭锁装置具有五防功能（防止误拉合开关、防止带负荷拉合刀闸、防止带电装设接地线、防止带接地装置合闸、防止误入带电间隔）。
4.1.1.1.2　 UT—2000 Ⅳ型微机防误闭锁装置是由微型计算机或商用工控机(PC兼容机)、UT-2000Ⅳ型软件、电脑钥匙(DNBS-1B型、DNYS-1C型、DNYS-1D型，以下简称电脑钥匙)、传输适配器(WJBS-6D型工控机、TADP1传输适配器、CSSPQ4B传输适配器中的一个或几个), 电编码锁(DNBS-2系列型电编码锁、DNBS-2A（W）),DNBS-3型机械编码锁（以下简称机械编码锁）和其它安装部件组成。
4.1.1.1.3　 传输适配器
UT—2000 Ⅳ型微机防误闭锁装置通常需要传输适配器协助完成将操作票传送到电脑钥匙的功能，UT-2000Ⅳ配网版可以借助GSM/GRPS网络实现直接向电脑钥匙传票的功能。
UT—2000 Ⅳ型微机防误闭锁装置使用的传输适配器有内置和外置两种，内置传输适配器安装在台式计算机主机的光驱位置，其内部有通讯电缆与计算机的串口连接；外置的传输适配器通过通讯电缆与计算机串口连接，外置传输适配器通常包含更多的功能，除必须的传票功能外还会包含诸如与监控通讯、拨号远传、电脑钥匙充电等其它功能，其具体功能因型号的不同而不同，体积也相对较大。模拟预演形成的操作票通过传输适配器传送到电脑钥匙。
4.1.1.1.4　 DNYS-1C型电脑钥匙
电脑钥匙用于接收UT-2000Ⅳ型系统模拟结束后需要执行的操作票，电脑钥匙在正确无误地接收完操作票后，按照操作票的内容依次对电编码锁和机械编码锁进行解锁操作。若实际操作与电脑钥匙提示不符，电脑钥匙发出报警声并强制闭锁。
电脑钥匙采用工业级集成芯片制造，具有液晶汉字显示、自动电源管理、掉电数据记忆、可使用高容量锂电池或充电电池、连续工作时间长、体积小、功能强、使用方便等特点。
DNYS-1C型电脑钥匙主要有以下性能：
能够正确无误地接收工控机传送的操作票。
能够记忆存储操作票。关闭电源时，内容不丢失。
具有清票、自学、自检、记忆、锁编码检查、中止当前的操作票、跳步、浏览当前操作票、实时时钟、电池电量检测、操作票追忆、自诊断、把记忆的操作票传输给上位机等功能。
4.1.2　 运行方式
4.1.2.1　 微机防误闭锁装置正常处于运行状态，显示系统时间、安全天数、操作次数等信息。设备及系统方式与实际位置相对应。液晶显示器电源在投入、ID码钥匙在插入。
4.1.2.2　 电脑钥匙平时应放置于防误闭锁装置充电座上，并处于浮充状态。
4.1.3　 运行注意事项
4.1.3.1　 对防误闭锁装置在接班前进行检查和状态核对。对于实际部队营的设备状态应及时进行更改。
4.1.3.2　 接班前检查电脑钥匙在充电状态、显示正常。
4.1.3.3　 在开锁过程中，不允许先将电脑钥匙插入锁内再接通电源开关，否则将影响开锁程序。
4.1.3.4　 电脑钥匙在操作过程中遇到间隔时间过长，可先关闭电脑钥匙的电源，待要进行下一项操作时再打开电脑钥匙的电源，则电脑钥匙将接着断电前的操作票继续执行。
4.1.4　 运行操作说明：
4.1.4.1　 用户登录：
将鼠标指向计算机屏幕的右上角，此时该区域显示出珠海优特公司的图标，单击该图标，出现系统登录和退出运行菜单：

在用户登录窗口中选择或直接输入用户名，在密码输入框内输入用户密码，在系统确认用户的合法身份后便可登录到系统，成功登录到系统后系统将显示出系统菜单和工具条：

在登录过程中系统将自动记录登录人姓名及登录时间，登录成功后系统状态行中“操作人” 栏将显示登录人姓名，状态行中的“操作”栏将显示“未选择”，此时登录人便可选择进行开票、操作票检索和系统维护等工作。
登录人的权限不同，所看到的系统菜单和功能按钮将会不同，登录人没有权限的系统功能菜单及按钮将会不可见或被禁止（灰色）。
4.1.4.2　 用户退出：
登录人在完成所进行的操作后应及时退出登录，以防止他人对系统造成破坏。如果其它用户需要使用本系统，当前用户也应首先退出登录，然后再由其它用户的登录。单击工具条上的按钮或选择菜单“退出”登录用户便可退出。用户退出并不是结束系统的运行，登录用户退出后系统仍然在继续运行，此时系统可视为现场设备状态的反馈屏。
4.1.4.3　 添加\删除用户：
点击“其它”进入“系统用户管理”，点击窗口“用户管理”，进行添加；删除用户类似添加。
4.1.4.4　 修改用户密码：点击“其它”进入“更改登录密码”，窗口“更改登录密码”进行修改。
4.1.4.5　 模拟开操作票及传输操作票：
4.1.4.5.1　 单击系统工具条上的“图形开票”按钮或选择“操作票”菜单中的“图形开票”使系统进入图形开票状态 。
4.1.4.5.2　 用鼠标左键单击接线图上需要操作的设备使系统将操作步骤加入到操作票中。
4.1.4.5.3　 再次单击“图形开票”按钮使系统结束图形开票状态。
4.1.4.5.4　 选择传票菜单将操作票传送到电脑钥匙，操作票专家系统用户还可以选择打印将操作票打印出来。
4.1.4.5.5　 在操作任务中操作的设备状态在接线图上呈不确定状态。
4.1.4.5.6　 保存操作票：预存或典存，注意：一定要选择对电压等级！
4.1.4.5.7　 典存方式下：进入“编辑方式”，可以进行编辑
4.1.4.5.8　 将操作票传输至主电脑钥匙。
4.1.4.6　 模拟操作一次设备
将鼠标指向某一设备，如果该设备符合操作条件，则会出现允许操作标志（说明见下面的特别提示），如果该设备的操作条件不满足，则不会出现允许操作标志，也不会出现操作提示。单击该设备，如果该设备符合操作条件则该项操作会追加到操作票中，此时，接线图上的设备状态显示成操作后的状态，如果被单击的设备操作条件不满足，则会出现下面的窗口来说明设备不可操作的原因：

单击窗口中的 详细资料 按钮则可以看到操作该设备所应满足的条件：

在一次操作的添加过程中系统会根据配置自动插入在该设备操作前后应进行的检查性操作以及需要联动或自动插入的一次操作。
允许操作标志有两种，一种是鼠标由箭头转换成手型，另一种则是在设备周围出现边框。当选中系统菜单“系统特性”→“手型取代边框”时允许操作标志为手型鼠标，否则允许操作标志为边框。
与操作票专家系统一同使用时，图形开票开出的操作票将包含电脑钥匙用票和打印操作票，向电脑钥匙传票时仅传送电脑钥匙用票。
4.1.4.7　 操作票显示：
如果在开票过程想查看正在开的操作票的内容，可单击系统工具条上的操作票显示按钮或选择系统“操作票”菜单中的票的“显示操作票”，在显示操作票的过程中仍然可以继续开票，操作票的显示内容也会随着开票内容的变化而刷新。
再次单击该按钮将关闭操作票显示窗口，另外系统也会根据需要自动关闭该窗口（例如在图形开票结束时）。
如果系统选项中的“自动显示操作票内容”被选中的话，则在图形开票的过程中操作票显示窗口会被自动打开。
4.1.4.8　 操作票回步：
如果想撤消已经加入的一次操作或提示项，可单击工具条中的“回步”按扭，如果撤消的是一次操作，那么随此一次操作而自动加入的提示项也将同时被撤消。
4.1.4.9　 结束开操作票：
再次单击工具条中的图形开票按扭便可完成本次图形开票工作，如果在本次开票过程中开出操作票项数不为零，则系统会显示出“操作票传送窗口”：

从该窗口中选择相应的操作。
4.1.4.10　 操作票传输到电脑钥匙
选择该菜单后传票窗口被关闭，系统提示“正在向电脑钥匙传票”，传票结束后系统提示“操作票已经传送到电脑钥匙”，操作票中所操作的设备状态变成不确定状态，此时便可以拿电脑钥匙到现场进行倒闸操作。
有些类型的传输适配器向电脑钥匙传送操作的过程分为两步，第一步是将操作票传送到传输适配器，第二步是传输适配器将操作票传送到电脑钥匙，当第一步完成后传票菜单会重新出现，此时原“传到电脑钥匙”被改为“撤销传送该票”，选择该菜单可撤销刚才的传票，当第二步完成后传票菜单会再次关闭。
该传票菜单及图标并不是一成不变的，使用的传票模块不同时传票菜单的内容也可能不同，例如菜单可能会是“传到远方钥匙”等；当配置多个传输适配器时，可能会出现多个传票菜单，如果是集控主站还可能会出现诸如“传到子站”的菜单。
当UT-2000Ⅳ与操作票专家系统一起使用时，菜单中会出现“打印操作票” 选项，当传票完成后如果用户还没有打印操作票则传票窗口不会关闭，如果用户在设置的时间内仍没有完成对操作票的打印，则系统会自动关闭窗口。如果用户想在传票窗口关闭后打印操作票，可以选择菜单“操作票”→“当前任务…”，然后选定任务使系统重新弹出该菜单。
4.1.4.11　 删除操作票：
4.1.4.11.1　 电脑钥匙删除操作票：点击“辅助功能”进入“特殊操作”，点击“清操作票”，点击“确认”或“进入”。
4.1.4.11.2　 系统删除票：点击“操作票”进去，点击“清除操作票”，点击“确定”。
4.1.4.12　 作废操作票：
作废本次图形开票所开出的操作票。
在选择上述菜单对操作票进行处理，本次开票结束后，操作票中所操作的设备状态将回到操作前的状态，如果向电脑钥匙传票则以不确定色标示出来，系统状态行中的操作栏将显示“未选择”。
此时如果还有其它操作任务则可以继续开票，如果没有其它操作任务则用户应该退出登录状态，以防止未授权用户对系统进行操作。
4.1.4.13　 调用操作票：
4.1.4.13.1　 典型操作票：点击“调用典型票”，点击“确认”，进行五防判断，传输至电脑钥匙。
4.1.4.13.2　 对位：即置位：点击“对位”，点击“修改”，点击“对位”。
4.1.4.13.3　 跳步操作：电脑钥匙中点击“辅助功能”，点击“特殊操作”，点击“跳步操作”，插入跳步钥匙，点击“跳步操作”，操作完毕后拔出。
4.1.4.13.4　 五防钥匙回传：钥匙放入主机插槽，画面变化后，点击确定，回传成功。
4.1.4.14　 操作票预演：
由系统对刚刚开出的操作票逐项自动进行预演，预演完成后会重新回到该窗口。在预演过程中可以按 Esc 键中止模拟预演。
4.1.4.15　 电脑五防钥匙自学：
点击“通讯”，点击“复位”，点击“自学数据传送到Ⅳ型系统主机”，传输数据完成。自学一般不用。
4.1.4.16　 电脑钥匙回传：
电脑钥匙回传也有两种情况，一种是整个操作票执行完毕，此时电脑钥匙会提醒用户回传；另一种情况则是操作票只执行了一部分，其后面的操作撤销，即所谓操作中止。
4.1.4.16.1　 操作票执行完毕后回传：
操作票执行完毕后，根据提示将电脑钥匙插入传输适配器传输口，回传工作自动完成，系统提示“操作票执行完毕”，电脑钥匙自动关闭电源。
4.1.4.16.2　 操作目录中止回传：
选择电脑钥匙菜单中的“中止”（参见所用电脑钥匙的使用说明书），根据提示将电脑钥匙插入传输适配器传输口，回传工作自动完成，系统提示“操作中止”，电脑钥匙自动关闭电源。
4.1.4.17　 操作票回填：
操作票回填仅限于在电脑钥匙因故无法回传的情况下使用，选择系统菜单“操作票”→“操作票回填”，系统出现操作票回填窗口：

如果目前系统有多个并行操作的任务，则应选择要回填的任务，窗口左侧显示出要回填的操作票的具体内容，该窗口的其它位置则会显示出开票人、开票时间、是否传票与打印等信息，在传票（打印）前输入的操作人、监护人、值班负责人等信息也会同时显示出来，如果用户使用了操作票专家系统则还会显示出任务名。
输入操作票完成项数（其缺省值为整个操作票的操作项数），单击按钮 操作完成 结束该操作任务的回填工作。单击按钮 作废该票 则整个操作票作废，即操作完成项数为0。
一个操作任务回填完毕，且系统中已经没有其它未结束的操作任务，则操作票回填窗口自动关闭；如果还有其它没有结束的任务，则用户可以继续回填或单击按钮 关闭窗口 将窗口关闭。
在连续任务回填时，一个任务回填后系统会提醒用户继续回填下一个任务；如果连续任务被中止（操作完成项数小于操作票的项数），系统会自动中止后面的任务。
4.1.4.18　 清除操作票：
作废本站开出的待操作的所有操作票，如果操作票传送到了电脑钥匙，应使用电脑钥匙的中止功能而不要使用该命令，否则该电脑钥匙也要清票。
选择菜单“操作票”→“清除操作票”，系统会出现如下提示信息：

单击 确定 将系统中的操作票清除，并注意检查相关电脑钥匙使用已经清票。
4.1.4.19　 接线图打印：
点击“系统维护”，点击“接线图维护”，点击“接线图打印”。
4.1.4.20　 挂临时接地线：点击“开票”，画面中点击“接地线点”，选择“编号”，进行五防判断，传到电脑钥匙，“地线解锁”，拿走地线，挂地线，完成后进行回传。
备注：地线紧急解锁\闭锁，需要万能钥匙。
4.1.5　 现地操作
在操作票模拟预演完成并将操作票传输到电脑钥匙后即可以拿电脑钥匙到现场操作。操作有两种情况，即手动操作和由监控操作。手动操作是将电脑钥匙插入要操作设备的机械编码锁或电编码锁内解锁操作；由监控操作是将电脑钥匙插回到传输适配器后，由计算机向监控系统发送解锁命令，如果要操作的设备安装有开关闭锁控制器或遥控闭锁装置，则计算机会同时向该装置发送解锁命令。
4.1.5.1　 正常解锁操作
4.1.5.1.1　 机械编码锁设备的操作
手操设备（手动隔离开关、接地刀闸、临时接地线、网门等）的闭锁，一般采用机械编码锁闭锁手操机构，其操作方法如下：
根据电脑钥匙提示操作的设备，将电脑钥匙插入相应的机械编码锁中进行识别，如正确则电脑钥匙内部闭锁机构解除，同时电笛鸣叫两声，显示屏显示：
编码正确
可以开机械锁

此时按下开锁按钮，即可打开机械编码锁，进行倒闸操作。
如机械编码锁的编码与要进行操作的编码不符，则电脑钥匙将连续鸣叫并且显示：
锁编码不正确

此时电脑钥匙中的闭锁机构锁死，不能进行开锁操作。发生这种情况时，应仔细检查设备编号、机械编码锁编号是否与电脑钥匙显示的编号一致。
电脑钥匙在开机械编码锁时，若压一下开锁按钮未打开锁，可多按压几次，直至锁打开后再从锁中拔出电脑钥匙。必要时，压住开锁按钮不松开，用手将锁拉一下将锁打开。
若机械编码锁未打开而电脑钥匙已从锁中拔出，且电脑钥匙已显示下一步操作内容时，可利用电脑钥匙的重复开锁功能，将电脑钥匙再次插入刚操作的锁中，电脑钥匙将显示：
确认重开上次锁

等待十秒钟左右，钥匙发出一声音响后，又将显示上步操作内容，即可重新开锁，无需计算机重新开票操作。
电脑钥匙打开锁后，若设备的操作时间较长(如检修操作)，可先关闭电脑钥匙的电源。待要进行下一项操作时再打开电脑钥匙的电源，则电脑钥匙将接着断电前的操作票继续执行。
在开锁过程中，不允许先将电脑钥匙插入锁内再接通电源开关，否则将影响开锁程序。
4.1.5.1.2　 电编码锁设备的操作
就地操作的断路器
根据电脑钥匙提示操作的设备，将电脑钥匙插入对应的电编码锁中进行识别，如正确则电脑钥匙内部闭锁继电器吸合，解除该断路器的闭锁回路，同时电笛鸣叫两声，显示屏显示：
电编码锁解锁
可以操作

此时，运行人员可通过KK控制开关操作该断路器，当听到电脑钥匙发出一声鸣叫时，表示操作完成。检查断路器位置指示灯确已变位后，拔出电脑钥匙即可进行下一项的操作。
就地操作电动刀闸
当电脑钥匙显示要操作的电动刀闸时，将电脑钥匙插入该电动刀闸对应的电编码锁中，等电脑钥匙鸣叫两声并显示：
电编码锁解锁
可以操作

此时，按压电动刀闸的分、合闸按钮，即可对电动刀闸进行分、合闸操作。
4.1.5.2　 电脑钥匙跳步操作
跳步操作是指当锁具等出现异常，用电脑钥匙不能解锁，经主管领导批准后，进行强制解锁操作，而电脑钥匙仍显示当前项（已强制解锁操作过的项），需要电脑钥匙跳过本项，以便于后续项的正常操作。 跳步操作的具体操作方法如下：
4.1.5.2.1　 首先将电脑钥匙的探头全部按下后（DNYS-1D钥匙可以直接进入“跳步”菜单选项），接通其电源开关，进入功能选项主菜单)。短时按压开锁按钮，使光标移至“6.跳步”菜单项，再长时按压开锁按钮确认，钥匙发出一鸣叫，电脑钥匙显示：
跳步操作,请插入确认锁验证!

4.1.5.2.2　 把电脑钥匙插入跳步密匙内。当电脑钥匙显示：

确认通过!请拔
出跳步密匙

表示跳步密码验证通过，电脑钥匙进入跳步操作程序。
此时，从跳步密匙内拔出电脑钥匙后，电脑钥匙将交替显示当前将要操作内容和“按压开锁按钮继续...”，交替显示时间大约为3秒左右。
4.1.5.2.3　 当电脑钥匙在显示“按压开锁按钮继续...”时，短时按压开锁按钮，电脑钥匙将显示：
请确认是否要
跳过该步操作

4.1.5.2.4　 再按住开锁按钮，等到电脑钥匙发出"嘀"的鸣叫后，松开开锁按钮，电脑钥匙显示：
跳步操作结束,
请关闭电源开关

此时关闭电脑钥匙的电源开关，跳步操作结束。
4.1.5.2.5　 再接通电脑钥匙电源开关，电脑钥匙跳过当前操作项，显示下一项操作内容。
4.1.5.3　 应急解锁操作
应急解锁是指在事故情况下不使用UT-2000Ⅳ型系统进行模拟、传票，直接使用解锁钥匙对现场设备进行解锁操作。
4.1.5.3.1　 机械编码锁应急解锁
将机械解锁钥匙插入机械编码锁中并旋转90度， 打开机械编码锁，即可进行刀闸等设备的操作。
4.1.5.3.2　 电编码锁应急解锁
将电解锁钥匙插入电编码锁中， 闭锁回路即被短路，这时即可进行断路器的操作。
4.1.5.3.3　 应急解锁后的状态设置
应急解锁操作后，应及时利用UT-2000Ⅳ型系统中的设备状态设置功能对设备状态进行设置，使计算机中显示的设备状态和现场保持一致。
4.1.6　 异常情况及事故处理
4.1.6.1　 电脑钥匙故障
4.1.6.1.1　 电脑钥匙不得擅自拆卸。如有故障，及时汇报有关领导。
4.1.6.1.2　 按设备缺陷管理制度执行。
4.1.6.2　 锁编码不正确
4.1.6.2.1　 电脑钥匙插入编码锁内，如电脑钥匙连续鸣叫并显示“锁编码不正确”信息，此时电脑钥匙中的闭锁机构锁死，不能进行开锁操作。
4.1.6.2.2　 当发生该现象时，操作人员应仔细检查设备编号，编码锁编号是否与电脑钥匙显示的编号一致。
4.1.6.2.3　 如果一致，操作人员应再次试开锁一次，若仍显示“编码不正确”信息，则应及时汇报值长。
4.1.6.2.4　 值长按照管理规定进行请示下达解锁或装置退出命令。
4.1.6.3　 开机械编码锁打不开
4.1.6.3.1　 检查设备编号、编码锁编号、电脑钥匙编号一致，且电脑钥匙显示“编码正确”信息；
4.1.6.3.2　 检查锁具是否锈蚀；
4.1.6.3.3　 再次按下开锁按扭试开；
4.1.6.3.4　 锁具故障及时进行更换。
