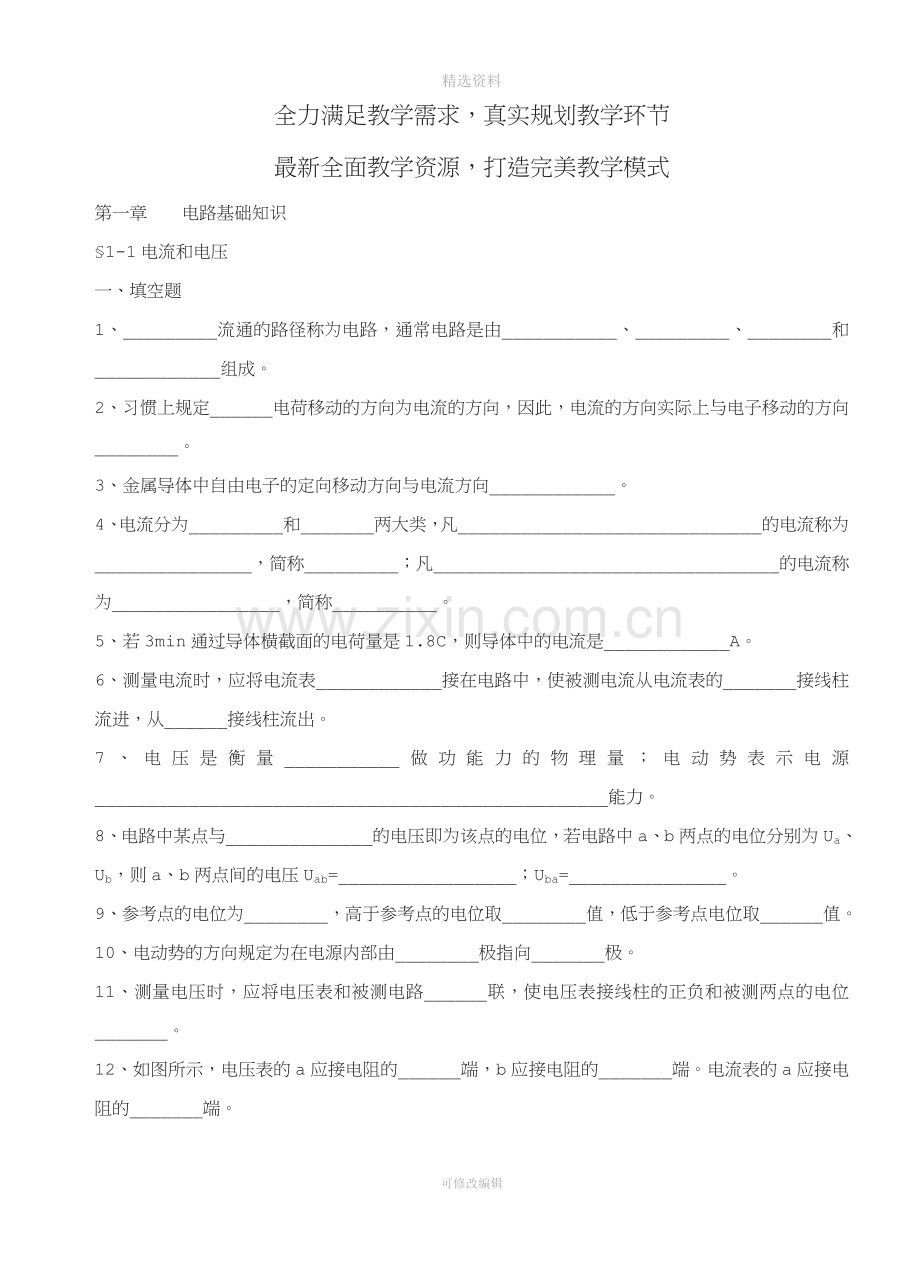

第一章 电路基础知识
§1-1电流和电压
一、填空题
1、_________流通的路径称为电路，通常电路是由___________、_________、________和____________组成。
2、习惯上规定______电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向________。
3、金属导体中自由电子的定向移动方向与电流方向____________。
4、电流分为_________和_______两大类，凡_____________________________的电流称为_______________，简称_________；凡_________________________________的电流称为________________，简称__________。
5、若3min通过导体横截面的电荷量是1.8C，则导体中的电流是____________A。
6、测量电流时，应将电流表____________接在电路中，使被测电流从电流表的_______接线柱流进，从______接线柱流出。
7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。
8、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为Ua、Ub，则a、b两点间的电压Uab=_________________；Uba=_______________。
9、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。
10、电动势的方向规定为在电源内部由________极指向_______极。
11、测量电压时，应将电压表和被测电路______联，使电压表接线柱的正负和被测两点的电位_______。
12、如图所示，电压表的a应接电阻的______端，b应接电阻的_______端。电流表的a应接电阻的_______端。

二、判断题
1、导体中的电流由电子流形成，故电子流动的方向就是电流的方向。（ ）
2、电源电动势的大小由电源本身性质所决定，与外电路无关。（ ）
3、电压和电位都随参考点的变化而变化。（ ）
4、我们规定自负极通过电源内部指向正极的方向为电动势的方向。（ ）
三、问答题
1、电路主要由哪几部分组成？它们的主要功能是什么？

3、什么是电流？电路中存在持续电流的条件是什么？

4、用电流表测量电流时，有哪些注意事项？

四、计算题
1、在5min内，通过导体横截面的电荷量为3.6C，则电流是多少安？合多少毫安？

2、如图所示，当选c点为参考点时，已知：Ua=-6V，Ub=-3V，Ud=-2V，Ue=-4V。求Uab、Ucd各是多少？若先d点为参考点，则各点电位各是多少？

3、如图所示电路中，电流参考方向已选定，已知I1=1A，I2=-3A，I3=-5A，试指出电流的实际方向。

常用电工图形符号

可修改编辑

精选资料
§1-2电阻
一、填空题
1、根据导电能力的强弱，物质一般可分为____________、__________和_____________。
2、导体对电流的____________作用称为电阻。
3、均匀导体的电阻与导体的长度成______比，与导体的横截面积成______比，与材料性质有关，而且还与_________有关。
4、电阻率的大小反映了物质的_________能力，电阻率小说明物质导电能力_____，电阻率大说明物质导电能力________。
6、一般来说，金属的电阻率随温度的升高而______________，碳等纯半导体和绝缘体的电阻率则随测试的升高而__________________。
二、选择题
1、一根导体的电阻为R，若将其从中间对折合并成一根新导线，其阻值为（ ）。
A、R/2 B、R C、R/4 D、R/8
2、甲乙两导体由同种材料做成，长度之比为3：5，直径之比为2：1，则它们的电阻之比为（ ）。
A、12：5 B、3：20 C、7：6 D、20：3
3、制造标准电阻器的材料一定是（ ）。
A、高电阻率材料 B、低电阻率材料
C、高温度系数材料 D、低温度系数材料
4、导体的电阻是导体本身一种性质，以下说法错误的是（ ）
A. 和导体面积有关 B.和导体长度有关
C. 和环境温度无关 D.和材料性质有关
三、问答题
2、在温度一定的情况下，导体电阻的大小由哪些因素决定？写出导体电阻大小的表达式。

四、计算题
1、一根铜导线长L=2000m，截面积为S=2mm2，导线的电阻是多少？（铜的电阻率ρ=1.75×10-8Ω·m）若将它截成等长的两段，每段的电阻是多少？若将它拉长为原来的2倍，电阻又将是多少？

精选资料
§1-3欧姆定律
一、填空题
1、导体中的电流与这段导体两端的___________成正比，与导体的__________成反正。
2、闭合电路中的电流与电源的电动势成________比，与电路的总电阻成_______比。
3、全电路欧姆定律又可表述为：电源电动势等于____________和__________之和。
4、电源_____________________随___________________变化的关系称为电源的外特性。

5、电路通常有_____________、____________和_____________三种状态。
6、两个电阻的伏安特性如图所示，则Ra比Rb____________（大、小），Ra=_________，Rb=______________。

8、已知电炉丝的电阻是44Ω，通过的电流是5A，则电炉所加的电压是_______V。
9、电源电动势E=4.5V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I=_____A，端电压U=___________V。
10、一个电池和一个电阻组成了最简单的闭合回路。当负载电阻的阻值增加到原来的3倍时，电流变为原来的一半，则原来内、外电阻的阻值比为____________。
11、通常把通过______________的负载称为小负载，把通过_____________的负载称为大负载。
二、判断题
1、导体的长度和截面都增大1倍，则其电阻值也增大1倍。（）
2、电阻两端电压为10V时，电阻值为10Ω；当电压升至20V，电阻值将变为20V。（）
3、导体的电阻永远不变。（）
4、当电源的内阻为零时，电源电动势的大小就等于电源端电压。（）
5、当电路开路时，电源电动势的大小为零。（）
6、在通路状态下，负载电阻变大，端电压变变大。（）
7、在短路状态下，端电压等于零。（）
8、在电源电压一定的情况下，电阻大的负载是大负载。（）
9、负载电阻越大，在电路中所获得的功率就越大。（）
三、选择题
1、用电压表测得电路端电压为零，这说明（）。
A、外电路断路 B、外电路短路
C、外电路上电流比较小 D、电源内电阻为零
2、电源电动势是2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别是（）。
A、0、2V B、20A、2V C、20A、0 D、0、0
3、电源电动势是2V，内电阻是0.1Ω，当外电路短路时，电路中的电流和端电压分别是（）。
A、20A、2V B、20A、0 C、0、2V D、0、0
四、计算题
1、有一个灯炮接在220V的直流电源上，此时电灯的电阻为484Ω，求通过灯泡的电流。

2、某太阳能电池板不接负载时的电压是600μV，短路电流是30μA，求这块电池板的内阻。
3、已知某电池的电动势为1.65V，在电池的两端接有一个阻值为5Ω的电阻，测得电路中的电流为300mA，求电池的端电压和内阻。

4、如图所示，已知E=10V，r=0.1Ω，R=9.9Ω。 试求开关S在不同位置时电流表和电压表的计数。

5、某电源的外特性曲线如图所示，求此电源的电动势E及内阻r。

精选资料
1-4电功和电功率
1、电流所做的功，简称_____________，用字母____________表示，单位是________；电流在单位时间内所做的功，称为____________，用字母_______表示，单位是________。
2、电能的另一个单位是__________________，它和焦耳的换算关系为___________________。
3、电流通过导体时使导体发热的现象称为______________________，所产生的热量用字母________表示，单位是_______________。
4、电流通过一段导体所产生的热量与____________________成正比，与导体的_________成正比，与_____________成正比。
5、电气设备在额定功率下的工作状态，叫做____________工作状态，也叫__________；低于额定功率的额定状态叫___________；高于额定功率的工作状态叫___________或_________，一般不允许出现_____________。
6、在4s内供给6Ω电阻的能量为2400J，则该电阻两端的电压为__________V。
7、若灯泡电阻为24Ω，通过灯泡的电流为100mA，则灯泡在2h内所做的功是__________J，合____________度。
8、一个220V/100W的灯泡，其额定电流为_________A，电阻为__________Ω。

二、判断题
1、负载在额定功率下的工作状态叫满载。（）
2、功率越大的电器电流做的功越大。（）
3、把25W/220V的灯泡接在1000W/220V的发电机上时，灯泡会烧坏。（）
4、通过电阻上的电流增大到原来的2倍时，它所消耗的功率也增大到原来的2倍。（）
5、两个额定电压相同的电炉，R1>R2，因为P=I2R，所以电阻大的功率大。（）
三、选择题
1、为使电炉上消耗的功率减小到原来的一半，应使（）。
A、电压加倍 B、电压减半
C、电阻加倍 D、电阻减半
2、12V/W的灯泡，接入6V电路中，通过灯丝的实际电流是（）A。
A、1 B、0.5 C、0.25 D、0.125
3、220V的照明用输电线，每根导线电阻为1Ω，通过电流为10A，则10min内可产生热量（）J。
A、1×104 B、6×104 C、6×103 D、1×103
4、1度电可供220V/40W的灯泡正常发光（）h.
A、20 B、40 C、45 D、25

五、计算题
1、一个电阻为1210Ω的电烙铁，接在220V的电源上，使用2h能产生多少热量？

2、如图所示，E=220V，负载电阻R为219Ω，电源内阻r为了1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。

3、两个长度相同且均由圆截面铜导线制成的电阻器，接在相同的电压上，已知一种铜导线的直径为另一种铜导线直径的2倍，试求两个电阻器所消耗的功率比。

4、如图所示，灯HL1的电阻为5Ω，HL2的电阻为4Ω，S1合上时灯泡HL1的功率为5W，S1分断、S2合上时灯泡HL2的功率为5.76W，求E和r0。

5、一电解槽两极间的电阻为0.1Ω，若在两极间加25V的电压，通过电解槽的电流为10A，求：（1）1min内，电解槽共从电路吸收多少电能？（2）其中转化为热能的电能有多少？

精选资料

第二章 直流电路
2-1串联电路
一、填空题：（每空1分，共25分）
1、在电阻串联电路中，各电阻上的电流_________；电路的总电压与分电压的关系为____________________________________________；电路的等效电阻与分电阻的关系为______________________________________________。
2、电阻串联可获得阻值________电阻，可限制和调节电路中的_________，可构成____________，还可扩大电表测量____________的量程。

3、两个电阻R1和R2，已知R1：R2=1：2。若它们在电路中并联，则两电阻上的电压比U1：U2=______；两电阻上的电流比I1：I2=______；它们消耗的功率比P1：P2=________。
4、如图所示，R1=2R2，R2=2R3，R2两端的电压为10V，则电源电动势E=_______（设电源内阻为零）。

5、如图所示，R2=R4，UAD=120V，UCE=80V，则A、B间电压UAB=__________V。

6、当用电器的额定电压高于单个电池的电动势时，可采用_______电池组供电，但这时用电器的额定电流必须___________单个电池的电动势。
7、如图所示，电压表内阻很大，每个电池的电动势为1.5V，内电阻为0.3Ω，则电压表的读数是______，电池组的内阻是___________。

二、选择题(每题2分，共16分)
1、灯A的额定电压为220V，功率为200W，灯B的额定电压为220V，功率是100W，若把它们串联接到220V电源上，则（ ）。
A. 灯A较亮 B.灯B较亮 C. 两灯一样亮
2、标明100Ω/40W和100Ω/25W的两个电阻串联时，允许加的最大电压（  ）V。
A．40       B.100 C．140
3、如图所示，开头S闭合与打开时，电阻R上电流之比为3：1，则R的阻值为（ ）Ω。
A、120 B、60 C、120

4、给内阻为9kΩ、量程为1V的电压表串联电阻后，量程扩大为10V，则串联电阻为（ ） kΩ。
A. 1 B. 90 C. 81 D.99

三、计算题：（共59分）
1、3个电阻R1=300Ω，R2=200Ω，R3=100Ω，串联后接到U=6V的直流电源上。试求：（1）电路中的电流；（2）各电阻上的电压降；（3）各个电阻所消耗的功率。

2、如图所示，R1=100Ω，R2=200Ω，R3=300Ω，输入电压Ui=12V，试求输出电压U0的变化范围。

3、设计分压电路，将一个电阻Rg=1000Ω，满偏电流Ig=1mA的电流计，改装成量程为3V的电压表。

精选资料

2.2并联电路
一、填空题
1、把多个元件__________地连接起来，由______________供电，就组成了并联电路。
2、电阻并联可获得阻值__________的电阻，还可以扩大电表测量_________的量程。
3、有两个电阻，当把它们串联起来时总电阻是10Ω，当把它们并联起来时总电阻是2.5Ω，这两个电阻分别为____________Ω和_____________Ω。
4、两个电阻R1和R2，已知R1：R2=1：2。若它们在电路中并联，则两电阻上的电压比U1：U2=______________；两电阻上的电流比I1：I2=_________；它们消耗的功率比P1：P2=___________。
5、两个并联电阻，其中R1=200Ω，通过R1的电流I1=0.2A，通过整个并联电路的电流I=0.6A，则R2=________Ω，通过R2的电流I2=_______A。
6、当用电器的额定电流比单个电池允许通过的最大电流大时，可采用_______电池组供电，但这时用电器的额定电压必须___________单个电池的电动势。
二、选择题
1、已知R1 >R2 >R3，若将此三只电阻并联接在电压为U的电源上，获得最大功率的电阻将是（ ）
A. R1 B. R2 C. R3
2、标明100Ω/16W和100Ω/25W的两个电阻并联时两端允许加的最大电压是（ ）V。
A. 40 B.50 C. 90
3、如图所示电路将内阻为Rg=1kΩ，最大电流Ig=100uA的表头改为1mA电流表，则R1为（ ）Ω。
A、100/9 B、90 C、99 D、1000/9

4、如图所示电路中，电阻R为（ ）Ω。
A、1 B、5 C、7 D、6

三、计算题
1、在220V电源上并联接入两只白炽灯，它们的功率分别为100W和40W，这两只灯从电源取用的总电流是多少？

2、如图所示电路中，Uab=60V，总电流I=150mA，R1=1.2kΩ。试求：（1）通过R1、R2的电流I1、I2的值；（2）电阻R2的大小。

5、设计一个分流电路，要求把5mA的电流表量程扩大5倍，已知电流表内阻为1kΩ，求分流电阻阻值。

2-3混联电路
一、填空题
1、电路中元件既有__________又有___________的连接方式称为混联。
2、电阻R1=6Ω，R2=9Ω，两者串联起来接在电压恒定的电源上，通过R1、R2的电流之比为________，消耗的功率之比为________。若将R1、R2并联起来接到同样的电源上，通过R1、R2的电流之比为________，消耗的功率之比为_______。
3、电阻负载串联时，因为_________相等，所以负载消耗的功率与电阻成_______比。而电阻负载并联时，因为_______相等，所以负载消耗的功率与电阻成____比。
4、如图所示的电路中，流过R2的电流为3A，流过R3的电流为_______A，这时E为______V。

5、如图所示，当开关S打开时，c、d两点间的电压为_________V；当S合上时，c、d两点间的电压又为_________V。50Ω电阻的功率为__________W。

二、选择题
1、如图所示，已知R1=R2=R3=12Ω，则A、B两点间的总电阻应为（ ）Ω。
A、18 B、4 C、0 D、36

2、如图所示电路中，当开关S合上和断开时，各白炽灯的亮度变化是（ ）。
A、没有变化
B、S合上时各灯亮些，S断开时各灯暗些
C、S合上时各灯暗些，S断开时各灯亮些
D、无法回答，因为各灯的电阻都不知道

3、如图所示，电源电压是12V，四只瓦数相同的灯泡工作电压都是6V，要使灯泡正常工作，接法正确的是（ ）。

三、计算题：（共47分）
1、如图所示，已知R1=1Ω，R2=2Ω，R3=3Ω，R4=4Ω，试就下述几种情况算出它们的总电阻。
（1）电流由A流进，由B流出；
（2）电流由A流进，由C流出；
（3）电流由A流进，由D流出；
（4）电流由B流进，由C流出。

2、如图所示，已知电源电动势E=30V，内电阻不计，外电路电阻R1=10Ω，R2=R3=40Ω。求开关S打开和闭合时流过R1的电流。

3、如图所示，E=10V，R1=200Ω，R2=600Ω，R3=300Ω，求开关接到1和2以及3位置时的电压表计数。

精选资料
2-4直流电桥
一、填空题
1、电桥的平衡条件是____________________________，电桥电路平衡时的重要特征是____________________________。
2、如图所示，AC是1m长粗细均匀的电阻丝，D是滑动触头，可沿AC移动。当R=5Ω，L1=0.3m时，电桥平衡，则Rx=_____________。若R=6Ω，Rx=14Ω时，要使电桥平衡，则L1=__________m，L2=____________m。

二、计算题
1、如图所示的电桥处于平衡状态，其中R1=30Ω，R2=15Ω，R3=20Ω，r=1Ω，E=19V，求电阻R4的值和流过它的电流的值。

2、求如图所示电桥电路中R5上的电流和总电流。

精选资料
2-5基尔霍夫定律
一、填空题
1、不能用电阻串、并联化简的电路称为_____________。
2、电路中的________________称为支路，__________________所汇成的交点称为节点，电路中________________________都称为回路。
3、基尔霍夫第一定律又称为__________________________，其内容是：____________________________________________________________________________，数学表达式为：______________。
4、基尔霍夫第二定律又称为________________________，其内容是_________________________________________________________________________，数学表达式：_________________。

二、选择题
1、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为（ ）。
A、3、4 B、4、3 C、2、5 D、4、7
2、如图所示，其节点数、支路数、回路数及网孔数分别为（ ）。
A、2、5、3、3 B、3、6、4、6 C、2、4、6、3

3、如图所示，I=（ ）A。
A、2 B、7 C、5 D、6

4、如图所示，E=（ ）V。
A、3 B、4 C、—4 D、—3

5、如图所示电路中，I1和I2的关系为（ ）。
A、I1<I2 B、I1>I2 C、I1=I2 D、不确定

三、判断题：（每题1分，共5分）
1、每一条支路中的元件，仅是一只电阻或一个电源。（ ）
2、电桥电路是复杂直流电路，平衡时又是简单直流电路。（ ）
3、电路中任一网孔都是回路。（ ）
4、电路中任一回路都可以称为网孔。（ ）
5、基尔霍夫电流定律是指沿回路绕行一周，各段电压的代数和一定为零。（ ）

四、计算题
1、如图所示，求I1和I2的大小。

2、如图所示电路中，已知E1=E3=5V，E2=10V，R1=R2=5Ω，R3=15Ω，求各支路电流及A、B两点间的电压UAB。

3、如图所示电路中，已知E1=8V，E2=6V，R1=R2=R3=2Ω，试用支路电流法求：（1）各支路电流；（2）电压UAB；（3）R3上消耗的功率。

精选资料

2-6叠加原理
一、填空题
1、在单电源电路中，电流总是从电源的_______极出发，经由外电路流向电源的______极。
2、叠加原理只适用于_________电路，而且叠加原理只能用来计算________和______，不能直接用于计算_________。
3、图2-29所示电路中，已知E1单独作用时，通过R1、R2、R3的电流分别是-4A、2A、-2A；E2单独作用时，R1、R2、R3的电流分别是3A、2A、5A，则各支路电流I1=______A，I2=________A，I3=________A。

二、计算题
1、如图所示，已知E1=E2=17V，R1=2Ω，R2=1Ω，R3=5Ω，用叠加原理求各支路电流I1、I2、I3。

2、如图所示，已知电源电动势E1=48V，E2=32V，电源内阻不计，电阻R1=4Ω，R2=6Ω，R3=16Ω，试用叠加原理求通过R1、R2、R3的电流。

精选资料

2-7 电源与电流源的等效变换
一、填空题
1、为电路提供一定_______的电源称为电压源，如果电压源内阻为_______，电源将提供_______________，则称之为恒压源。
2、为电路提供一定________的电源称为电流源，如果电流源内阻为________，电源将提供__________________，则称之为恒流源。
3、电压源等效变换为电流源时，Is=_______，内阻r数值________，电路由串联改为______________。
二、判断题
1、内阻为零的电源是理想电源。（ ）
2、理想电压源与理想电流源可以等效变换。（ ）
3、电源等效变换仅对电源内部等效。（ ）
4、恒压源输出的电压是恒定的，不随负载变化。（ ）
5、电压源和电流源等效变换前后，电源对外是不等效的。（ ）
三、计算题
1、将下图所示的电压源等效换成电流源。

2、将下图所示的电流源等效换成电压源。

3、用电源等效变换的方法求图所示电路中的U和I。

精选资料
2-8戴维南定理
一、填空题
1、任何具有_______________的电路都可称为二端网络。若在这部分电路中含有_________，就可以称为有源二端网络。
2、戴维南定理指出：任何有源二端网络都可以用一个等效电压源来代替，电源的电动势等于二端网络的_____________，其内阻等于有源两端网络内______________________________________________________________。
3、负载获得最大功率的条件是______________________________________，这时负载获得的最大功率为_______________________。
4、在无线电技术中，把_____________和________________相等时，称为负载与电源匹配。
5、如图所示，电源输出最大功率时，电阻R2=__________Ω。1、一有源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Ω负载时，负载电流为（）A。
A、5 B、10 C、20
2、直流电源在端部短路时
4、如图所示的有源二端网络的等效电阻RAB为（）kΩ。
A、1/2 B、1/3 C、3

5、如图所示的电路，当A、B间接入电阻，R为（）Ω时，其将获得最大功率。
A、4 B、7 C、8

三、计算R1=6Ω，R2=3Ω，R3=2Ω，试用戴维南定理求渡过R3的电流I3及R3两端的电压U3。

精选资料

3-1 电容器与电容量
一、填空题
1、________________________________________________的导体组成一个电容器。这两个导体称为电容器的两个___________，中间的绝缘材料称为电容器的____________。
2、_____________________、___________________________以及__________________________有关，而与_______________________________、_____________________________等外部条件无关。
二、判断题
1说法对吗？为什么？

2、在下列情况下，空气平行板电容器的电容、两两极板间电压、电容器的带电荷量各有什么变化？
（1）充电后保持与电源相连，将极板面积增大一倍。
（2）充电后保持与电源相连，将两极板间距增大一倍。
（3）充电后与电源断开，再将两极板间距增大一倍。
（4）充电后与电源断开，再将极板面积缩小一半。
（5）充电后与电源断开，再将两极板间插入相对介电常数εr=4的电介质。

精选资料

3-2 电容器的选用和连接
一、填空题
1、电容器额定工作电压是指电容器在电路中______________________________的直流电压，又称耐压。在交流电路中，应保证所加交流电压的________值不能超过电容器的额定工作电压。
2、电容器串联之后，相当于增大了_________________________，所以总电容__________每个电容器的电容。
3、电容器串联后，电容大的电容器分配的电压________，电容小的电容器分配的电压_________。当两只电容器C1、C2串联在电压为U的电路中时，它们所分配的电压U1=_________________，U2=_______________________。
4、电容器并联后，相当于增大了___________________________________，所以总电容_________每个电容器的电容。
二、计算题
1、如图所示电路中，C1=15μF，C2=10μF，C3=30μF，C4=60μF，求A、B两端的等效电容。

2、两只电容器C1和C2，其中C1=2μF，C2=6μF，将它们串联接到U=80V的电压两端，每只电容器两端所承受的电压是多少？若将它们并联接到U=80V的电压两端，每只电容器所储存的电量是多少？

精选资料

3-3电容器的充电和放电
一、填空题
1、如图所示电路中，电源电动势为E，内阻不计，C是一个电容量很大的未充电的电容器。当S合向1时，电源向电容器____________，这时，看到白炽灯HL开始____________，然后逐渐_______________，从电流表A上可观察到充电电流在_____________，而从电压表可以观察到电容器两端电压_____________。经过一段时间后，HL_____________，电流表计数为____________，电压表计数为____________。

2、在电容器充电电路中，已知电容C=1μF，在时间间隔0.01s内，电容器上的电压从2V升高到12V，在这段时间内电容器的充电电流为_____________；如果在时间间隔0.1s内，电容器上电压升高10V，则充电电流为______________。
3、将50μF的电容器充电到100V，这时电容器储存的电场能是_____________；若将该电容器继续充电到200V，电容器内又增加了________________电场能。
4、电容器是___________元件，它所储存的电场能量与_________和________________成正比，电容器两端的____________不能突变。
5、___________________________称为RC电路的时间常数，用____________表示，单位是____________。
三、计算题
1、一个电容为100μF的电容器，接到电压为100V的电源上，充电结束后，电容器极板上所带电量是多少？电容器储存的电场能是多少？

2、一个电容为10μF的电容器，当它的极板上带36×10-6C电量时，电容器两极板间的电压是多少？电容器储存的电场能是多少？

精选资料

第四章 磁场与电磁感应
4-1磁场
一、填空题
1、某些物体能够____________________________的性质称为磁性。具有______________的物体称为磁体，磁体分为________________和____________两大类。
2、磁体两端___________________的部分称为磁极。当两个磁极靠近时，它们之间也会产生相互作用为，即同名磁极相互_______________，异名磁极相互______________。
3、磁感线的方向定义为：在磁体外部由_____________指向___________，在磁体内部由______________指向___________。磁感线是___________曲线。
4、磁感线的某一区域里，如果磁感线是一些方向相同分布均匀的平行直线，这一区域称为____________________。
5、磁感线上任意一点的磁场方向，就是放在该点的磁针______极所指的方向。
6、___________________________的现象称为电流的磁效应。
7、电流所产生的磁场方向可用_______________来判断。
8、如图所示，导体ab的磁感应强度B的方向为N极穿出纸面，导体的电流方向是_________。
二、判断题
1、每个磁体都有两个磁极，一个叫N极，另一个叫S极，若把磁体分成两段，则一段为N极，另一段为S极。（）
2、磁场的方向总是由N极指向S极。（）
3、地球是一个大磁体。（）
4、磁场总是由电流产生的。（）
5、由于磁感线能形象地描述磁场的强弱和方向，所以它存在于磁极周围的空间里。（）
三、选择题
1、在条形磁铁中，磁性最强的部位在（）。
A、中间 B、两极 C、整体
2、磁感线上任一点的（）方向，就是该点的磁场方向。
A、指向N极的 B、切线 C、直线
3、关于电流的磁场，正确的说法是（）。
A、直线电流的磁场只分布在垂直于导线的某一平面上
B、直线电流的磁场是一些同心圆，距离导线越远，磁感线越密
C、直线电流、环形电流的磁场方向都可用安培定则判断
四、综合分析题
2、判断下图各小磁针的偏转方向

精选资料
4-2磁场的主要物理量
一、填空题
1、描述磁场在空间某一范围内分布情况的物理量称为_____________，用符号__________表示，单位为__________；描述磁场中各点磁场强弱和方向的物理量称为______________，用符号__________表示，单位为___________。在均匀磁场中，
