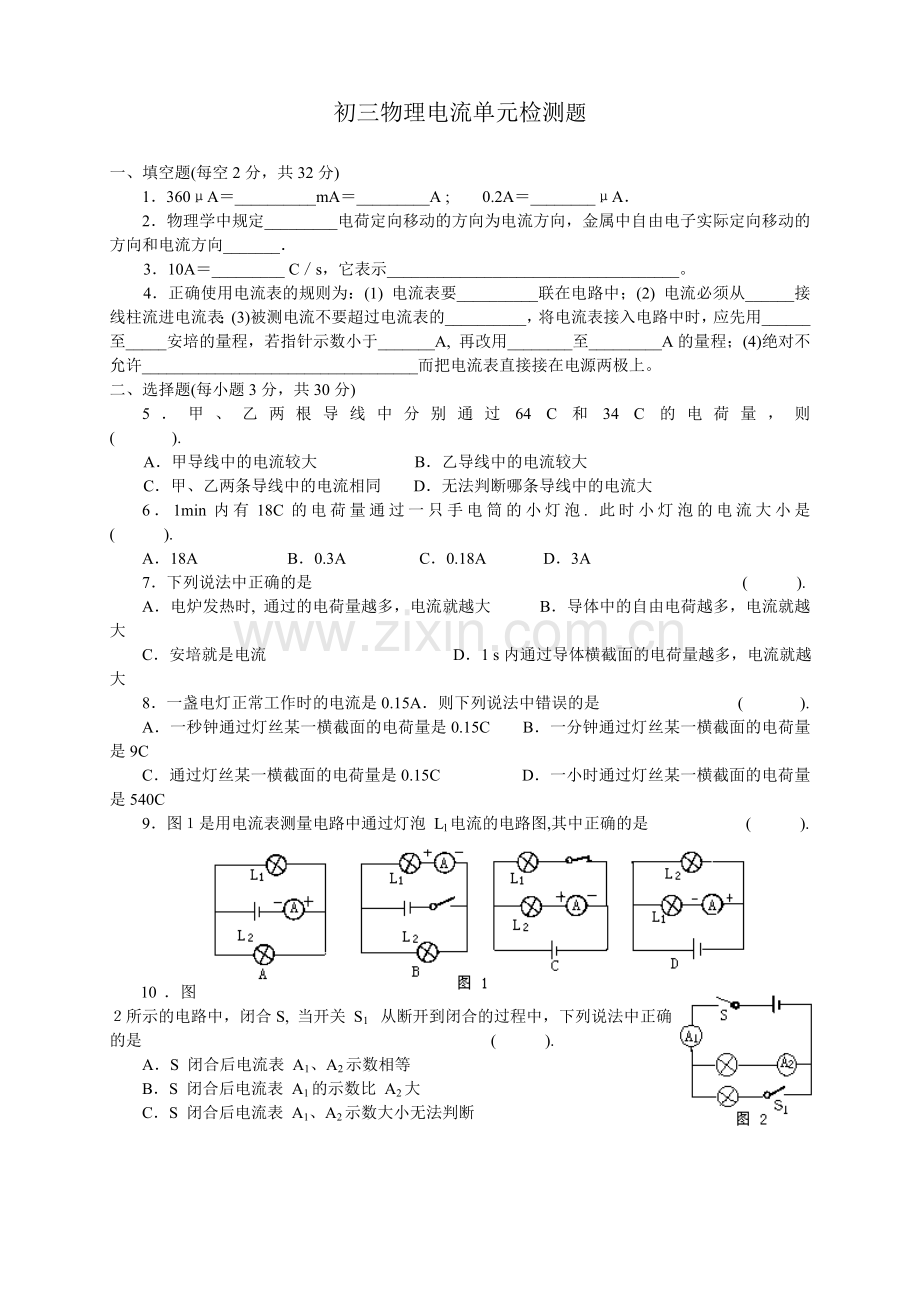

初三物理电流单元检测题

一、填空题(每空2分，共32分)
1．360μA＝__________mA＝_________A ; 0.2A＝________μA．
2．物理学中规定_________电荷定向移动的方向为电流方向，金属中自由电子实际定向移动的方向和电流方向_______．
3．10A＝_________ C／s，它表示____________________________________。
4．正确使用电流表的规则为：(1) 电流表要__________联在电路中；(2) 电流必须从______接线柱流进电流表；(3)被测电流不要超过电流表的__________，将电流表接入电路中时，应先用______至_____安培的量程，若指针示数小于_______A, 再改用________至_________A的量程；(4)绝对不允许__________________________________而把电流表直接接在电源两极上。
二、选择题(每小题3分，共30分)
5．甲、乙两根导线中分别通过64 C和34 C的电荷量，则 ( ).
A．甲导线中的电流较大 B．乙导线中的电流较大
C．甲、乙两条导线中的电流相同 D．无法判断哪条导线中的电流大
6．1min内有18C的电荷量通过一只手电筒的小灯泡. 此时小灯泡的电流大小是 ( ).
A．18A　　 B．0.3A　 　C．0.18A 　 　 D．3A
7．下列说法中正确的是 ( ).
A．电炉发热时, 通过的电荷量越多，电流就越大 B．导体中的自由电荷越多，电流就越大
C．安培就是电流 D．1 s内通过导体横截面的电荷量越多，电流就越大
8．一盏电灯正常工作时的电流是0.15A．则下列说法中错误的是 ( ).
A．一秒钟通过灯丝某一横截面的电荷量是0.15C B．一分钟通过灯丝某一横截面的电荷量是9C
C．通过灯丝某一横截面的电荷量是0.15C D．一小时通过灯丝某一横截面的电荷量是540C
9．图１是用电流表测量电路中通过灯泡 Ll电流的电路图,其中正确的是 ( ).

10．图２所示的电路中，闭合S, 当开关 S1从断开到闭合的过程中，下列说法中正确的是 ( ).
A．S 闭合后电流表 A1、A2示数相等
B．S 闭合后电流表 A1的示数比 A2大
C．S 闭合后电流表 A1、A2示数大小无法判断

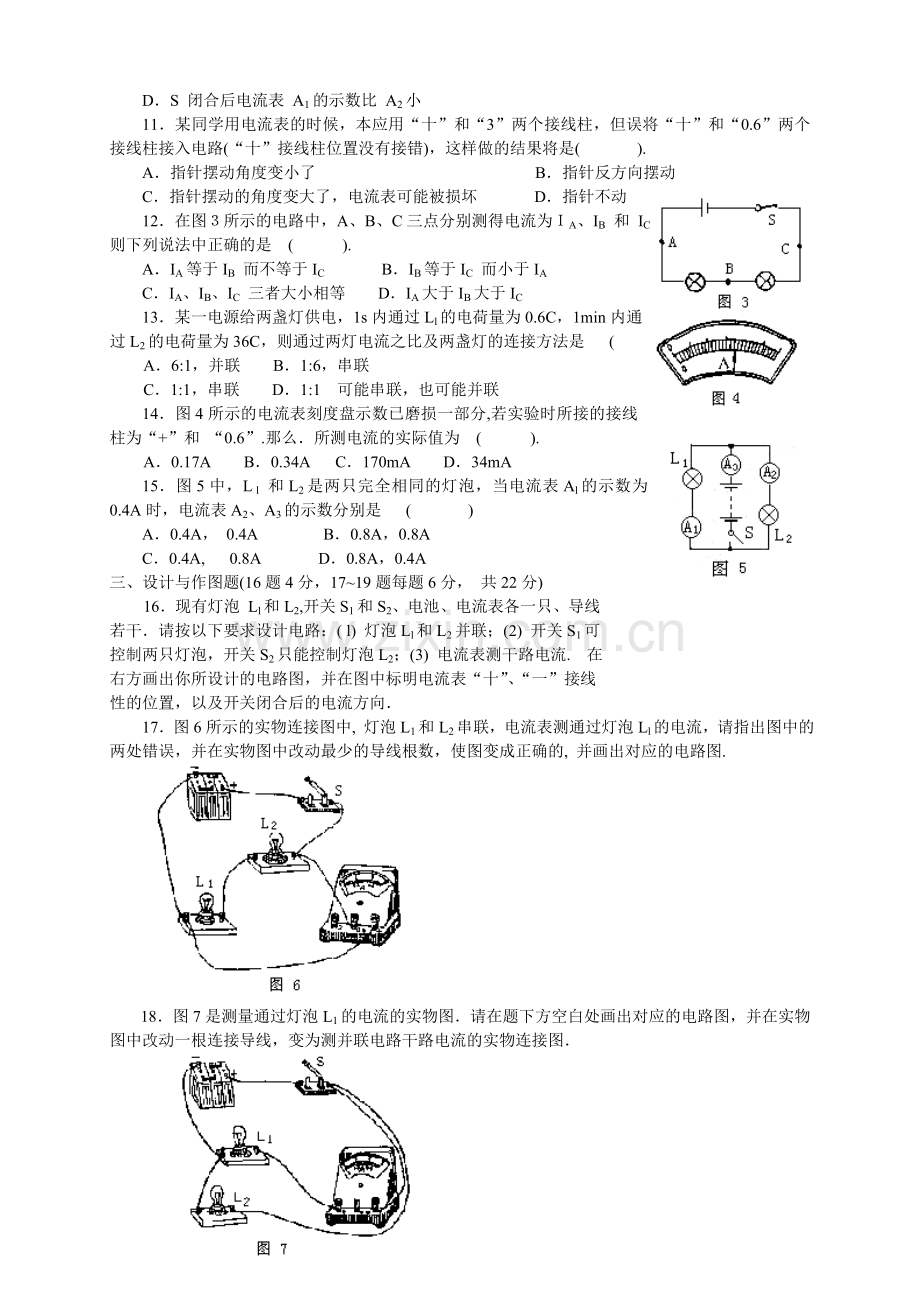

D．S 闭合后电流表 A1的示数比 A2小
11．某同学用电流表的时候，本应用“十”和“3”两个接线柱，但误将“十”和“0.6”两个接线柱接入电路(“十”接线柱位置没有接错)，这样做的结果将是( ).
A．指针摆动角度变小了 B．指针反方向摆动
C．指针摆动的角度变大了，电流表可能被损坏 D．指针不动
12．在图３所示的电路中，A、B、C三点分别测得电流为ＩA、IB 和 IC则下列说法中正确的是 ( ).
A．IA等于IB 而不等于IC B．IB等于IC 而小于IA
C．IA、IB、IC 三者大小相等 D．IA大于IB大于IC
13．某一电源给两盏灯供电，1s内通过Ll的电荷量为0.6C，1min内通过L2的电荷量为36C，则通过两灯电流之比及两盏灯的连接方法是 ( )
A．6:1，并联 B．1:6，串联
C．1:1，串联 D．1:1 可能串联，也可能并联
14．图4所示的电流表刻度盘示数已磨损一部分,若实验时所接的接线柱为“+”和 “0.6”.那么．所测电流的实际值为 ( ).
A．0.17A B．0.34A C．170mA D．34mA
15．图5中，L l 和L2是两只完全相同的灯泡，当电流表Al的示数为0.4A时，电流表A2、A3的示数分别是 ( )
A．0.4A， 0.4A B．0.8A，0.8A
C．0.4A, 0.8A D．0.8A，0.4A
三、设计与作图题(16题4分，17~19题每题6分， 共22分)
16．现有灯泡 Ll和L2,开关S1和S2、电池、电流表各一只、导线
若干．请按以下要求设计电路：( l) 灯泡Ll和L2并联；(2) 开关S1可
控制两只灯泡，开关S2只能控制灯泡L2；(3) 电流表测干路电流. 在
右方画出你所设计的电路图，并在图中标明电流表“十”、“一”接线
性的位置，以及开关闭合后的电流方向．
17．图6所示的实物连接图中, 灯泡L1和L2串联，电流表测通过灯泡Ll的电流，请指出图中的两处错误，并在实物图中改动最少的导线根数，使图变成正确的, 并画出对应的电路图.

18．图7是测量通过灯泡L1的电流的实物图．请在题下方空白处画出对应的电路图，并在实物图中改动一根连接导线，变为测并联电路干路电流的实物连接图．

19．将图8中的元件连接起来，要求：
( l)灯泡Ll和L2并联；
(2)电流表A1测灯泡Ll中的电流；
(3)电流表A2测干路电流；
(4)用笔划线作导线连接时导线不要交叉；
(5)开关S可同时控制两只灯泡．
四、计算题（20题4分，其余每题6分， 共16分）
20．某同学家有一台电视机、一台洗衣机、一只电饭锅、两盏照明灯L1和L2，它们是并联的. 工作时通过各用电器的电流分别为0.5A、580mA、4A、250mA和200mA，如果干路允许每秒钟通过的电荷量是5C，那么在使用电饭锅时还能同时使用哪几种电器?

21．如图9所示，在3min内有54C的电荷量从B点流过，电流表Al 的示数为400mA, 问：
( l)电流表A2的示数是多大?
(2)若在工作过程中一条支路突然烧断，试说明电流表A2的示数将发生什么变化?

22．在图10所示的电路中，电流表A1的示数为0.36A，电流表A2的示数为0.58A，通电1min，通过L2 灯丝横截面的电荷量是多少?

参考答案
一、 填空题：
1. 0.36，3.6×10-4， 2×104 2. 正，相反 3. 10 1s内通过导体横截面的电荷量为10C 4
串，正，量程，0，3，0.6，0，0.6 不经过用电器
二、 选择题：
5. D 6. B 7. D 8. C 9. B 10. B 11. C 12. C 13. D 14. B 15. C
三、 设计与作图题
16. 17.

18. 19.

四、计算题
20. ⑴电视机和两盏电灯⑵洗衣机和灯L2
21. ⑴0.7A ⑵若L1支路断，电流表A2的示数为0.3A；若L2支路断，电流表A2的示数为0.4A
22. 13.2C

探究欧姆定律 单元检测
一、填空题（每空2分．共26分）
1.研究导体的电阻与温度的关系的实验如图1所示，当用酒精灯缓慢地对线圈加热时，将观察到电流表的示数 （选填“变大”或“变小”），这表明导体电阻 （选填“变大”、“变小”），这个实验证明了导体的电阻还跟 有关系，对大多数的导体而言，温度越 ，其电阻值越大．
2.如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和 接在电路的M、N两端．
3.如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为 V，若灯L1的电阻为20Ω，则灯L2的电阻为 Ω．
4. 如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法 （选填“正确”、“不正确”），理由是

图1 图2 图3

图4

5.小名修理电子设备时，需要一个12Ω的电阻，但他手边只有电阻值是30Ω、25Ω、20Ω、10Ω、8Ω、4Ω、2Ω的电阻各一个，他可以选择其中 和 的两个电阻 联（选填“串”、“并”）来获得．

二、选择题（每题3分，共30分）
6.如图5所示，两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是 （ ）
A.L1、L2都变亮 B.L1、L2都变暗 C.L1变亮，L2变暗 D.L1变暗，L2的亮度不变
7.如图6所示，是某同学设计的用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是 （ ）
A.灯泡不亮 B.电流表不会烧坏 C.电压表会烧坏 D.电流表和电压表都会烧坏
8.如图7所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=0，Ubc=6V，Udc=0,若电路中只有一处故障，则其故障原因可能是 （ ）
A. 小灯泡灯丝断了 B.小灯泡被短路了 C.开关接触不良，断路了 D.电流表断路了
9.如图8所示，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动，则下列是说法正确的是 （ ）
A.电流表、电压表示数都变大 B.电流表、电压表示数都变小
C.电流表示数变小，电压表示数变大 D.电流表示数变大，电压表示数变小

图5 图6 图7 图8
10.下列关于电阻的说法错误的是 （ ）
A.导体的电阻都随温度的升高而增大
B.当导体中的电流为零时，导体的电阻不为零
C.架设输电线用铝线而不用铁线，是因为长度相同、横截面积相同的铝线比铁线电阻小
D.如果导体两端的电压为1V, 通过导体的电流为1A，则导体的电阻就是1Ω
11.研究电流与电压的关系，如图9所示，分“保持电阻不变”和“保持电压不变”两步进行．在“保持电阻不变”这一步实验时应 （ ）
A.保持R2滑片的位置不动 B.保持R2两端的电压不变
C.保持R1不变，调节R2滑片到不同的适当位置 D.保持电路中电流不变
12.如图10所示，电源电压不变，闭合开关S，电压表V1与V2的示数之比为3：5，电流表示数为1A，若将电压表V1换成电流表A，则A示数为2A，那么，电灯L1和L3的阻值之比为 （ ）
A.3：5 B. 5：3 C. 3：1 D. 1：3
13.如图11所示，滑动变阻器R1最大值为300Ω，电阻R2的阻值是200Ω，电源电压为20V保持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是 （ ）
A.0~20V B.8~20V C.0~8V D.6~20V
14.如图12所示，电流表读数为I，电压表的读数为U，则 （ ）
A.U=0，R=0 B. U变大时，变大 C.I变大时，变小 D.U变大，不变

图9 图10 图11 图12
15.在如图13所示都是用来测导体电阻的电路，已知电源电压恒定不变且电源电压值未知，若要求能多次测量求电阻平均值，则下列四个电路图中符合要求的是 （ ）

图13
三、分析说理题（每题4分，共8分）
16.用经检验完好的器材按如图14所示电流连接好电路，测待测电阻Rx的阻值，刚一试触就发现电流表的指针迅速偏转到最大刻度处，造成此现象的原因可能是哪些？（至少写出2种）

图14
17.某同学按如图15所示电路研究通过导体的电流与导体电阻的关系，电源电压不变，他不断的改变电阻箱R1(符号为“”)的阻值，测得相应的电流如下表．试根据表中的数据分析，判断电流与电阻之间是否存在反比关系，若与欧姆定律内容不符，试分析造成此问题的原因．
次数
R1/Ω
I1/A
1
2
0.40
2
4
0.32
3
8
0.25
图15
四、探究与实验设计（18、19题6分，20题10分，21题3分，共25分）
18.现有电压表、电池组、已知阻值定值电阻Ro 以及开关各一只，导线若干，要求，测出电阻Rx的电阻值，写出实验的步骤，在虚线框内画出对应的电路图，并写出计算Rx 的表达式．

19.如图16所示，小名在某次实验时，用如下电路测未知电阻R的阻值．如果闭合开关，用如下电路进行实验，可能出现的现象和不利之处分别是：
（1）现象： ，
不利： ；
（2）现象： ，
不利： ；
（3）现象： ；
不利： ． 图16
20.小名按下图所示的电路图进行探究性实验．实验时电阻R1保持不变，滑动变阻器R2的最大值为20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据：
次数
A1示数/A
A2示数/A
V1示数/V
V2示数/V
V示数/V
1
0.4
0.4
4
8
12
2
0.6
0.6
6
6
12
3
0.8
0.8
8
4
图17
12
请回答：
（1）上图电路是 联电路，电压表V测 两端的电压．
（2）比较电流表A1和A2的示数，可得结论是： ；
（3）比较三只电压表示数，可得结论： ；
（4）比较电流表A1（或A2）和电压表V1示数，可得结论： ；
（5）定值电阻R1= Ω，第三次实验中R2接入电路的电阻值为 Ω．
（6）当滑动变阻器的滑片P向右移动时，电流表A1示数将 ，电压表V1示数将 ，
电压表V2示数将 （选填“变大”、“变小”或“不变”）．
21. 在温度一定的条件下，做探究“决定电阻大小的因素”的实验，采用了控制变量的方法．下表是某次研究性学习小组的实验数据记录．根据实验数据的分析，回答下列问题：
导体代号
A
B
C
D
E
F
长度/m
1.0
0.5
1.5
1.0
1.5
1.5
横截面积/mm2
1.2
0.8
1.0
0.6
0.8
1.0
材 料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
（1）选择B、E导体进行对比，是为了研究导体电阻大小与 是否有关系；
（2）为了研究导体电阻与横截面积的关系，应选择的两根导体是D和 （填导体的代号）；
（3）比较表格中导体C、F对应的数据，可以得到的结论是 ．
五、计算题（22题5分，23题6分，共11分）
22.如图18所示，电源电压U恒定不变，当开关S闭合时，电流表的示数为1.2A；当开关S断开时，电流表的示数是0.4A，电压表的示数为6V，则两个灯泡的电阻分别为多大？开关S断开时，电路中的电阻最大能为多少Ω？

图18
23. 如图19所示电路，电阻R1=5Ω,滑动变阻器R2的阻值范围0～20Ω，电源电压为3V，且保持不变．求：
（1）电流表的最大示数和最小示数分别多大？
（2）电压表示数的最大值和最小值．

图19
