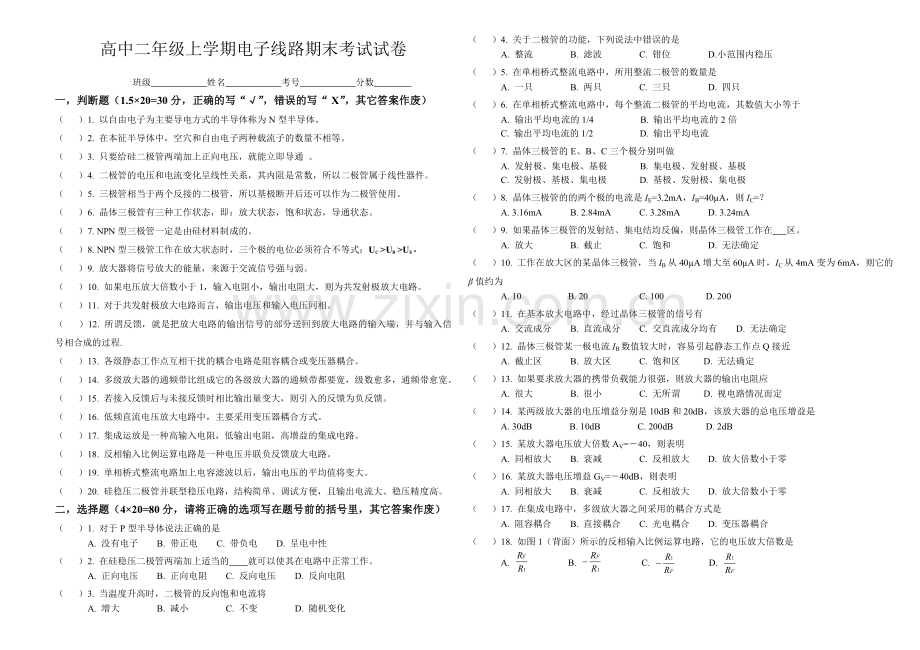

高中二年级上学期电子线路期末考试试卷
班级 姓名 考号 分数
一，判断题（1.5×20=30分，正确的写“√”，错误的写“ X”，其它答案作废）
（ ）1. 以自由电子为主要导电方式的半导体称为N型半导体。
（ ）2. 在本征半导体中，空穴和自由电子两种载流子的数量不相等。
（ ）3. 只要给硅二极管两端加上正向电压，就能立即导通 。
（ ）4. 二极管的电压和电流变化呈线性关系，其内阻是常数，所以二极管属于线性器件。
（ ）5. 三极管相当于两个反接的二极管，所以基极断开后还可以作为二极管使用。
（ ）6. 晶体三极管有三种工作状态，即：放大状态，饱和状态，导通状态。
（ ）7. NPN型三极管一定是由硅材料制成的。
（ ）8. NPN型三极管工作在放大状态时，三个极的电位必须符合不等式：UC >UB >UE °
（ ）9. 放大器将信号放大的能量，来源于交流信号强与弱。
（ ）10. 如果电压放大倍数小于1，输入电阻小，输出电阻大，则为共发射极放大电路。
（ ）11. 对于共发射极放大电路而言，输出电压和输入电压同相。
（ ）12. 所谓反馈，就是把放大电路的输出信号的部分送回到放大电路的输入端，并与输入信号相合成的过程.
（ ）13. 各级静态工作点互相干扰的耦合电路是阻容耦合或变压器耦合。
（ ）14. 多级放大器的通频带比组成它的各级放大器的通频带都要宽，级数愈多，通频带愈宽。
（ ）15. 若接入反馈后与未接反馈时相比输出量变大，则引入的反馈为负反馈。
（ ）16. 低频直流电压放大电路中，主要采用变压器耦合方式。
（ ）17. 集成运放是一种高输入电阻，低输出电阻，高增益的集成电路。
（ ）18. 反相输入比例运算电路是一种电压并联负反馈放大电路。
（ ）19. 单相桥式整流电路加上电容滤波以后，输出电压的平均值将变大。
（ ）20. 硅稳压二极管并联型稳压电路，结构简单、调试方便，且输出电流大、稳压精度高。
二，选择题（4×20=80分，请将正确的选项写在题号前的括号里，其它答案作废）
（ ）1. 对于P型半导体说法正确的是
A. 没有电子 B. 带正电 C. 带负电 D. 呈电中性
（ ）2. 在硅稳压二极管两端加上适当的 就可以使其在电路中正常工作。
A. 正向电压 B. 正向电阻 C. 反向电压 D. 反向电阻
（ ）3. 当温度升高时，二极管的反向饱和电流将
A. 增大 B. 减小 C. 不变 D. 随机变化
（ ）4. 关于二极管的功能，下列说法中错误的是
A. 整流 B. 滤波 C. 钳位 D.小范围内稳压
（ ）5. 在单相桥式整流电路中，所用整流二极管的数量是
A. 一只 B. 两只 C. 三只 D. 四只
（ ）6. 在单相桥式整流电路中，每个整流二极管的平均电流，其数值大小等于
A. 输出平均电流的1/4 B. 输出平均电流的2倍
C. 输出平均电流的1/2 D. 输出平均电流
（ ）7. 晶体三极管的E、B、C三个极分别叫做
A. 发射极、集电极、基极 B. 集电极、发射极、基极
C. 发射极、基极、集电极 D. 基极、发射极、集电极
（ ）8. 晶体三极管的的两个极的电流是IE=3.2mA，IB=40µA，则IC=？
A. 3.16mA B. 2.84mA C. 3.28mA D. 3.24mA
（ ）9. 如果晶体三极管的发射结、集电结均反偏，则晶体三极管工作在 区。
A. 放大 B. 截止 C. 饱和 D. 无法确定
（ ）10. 工作在放大区的某晶体三极管，当IB从40µA增大至60µA时，IC从4mA变为6mA，则它的β值约为
A. 10 B. 20 C. 100 D. 200
（ ）11. 在基本放大电路中，经过晶体三极管的信号有
A. 交流成分 B. 直流成分 C. 交直流成分均有 D. 无法确定
（ ）12. 晶体三极管某一极电流IB数值较大时，容易引起静态工作点Q接近
A. 截止区 B. 放大区 C. 饱和区 D. 无法确定
（ ）13. 如果要求放大器的携带负载能力很强，则放大器的输出电阻应
A. 很大 B. 很小 C. 无所谓 D. 视电路情况而定
（ ）14. 某两级放大器的电压增益分别是10dB和20dB，该放大器的总电压增益是
A. 30dB B. 10dB C. 200dB D. 2dB
（ ）15. 某放大器电压放大倍数AV=－40，则表明
A. 同相放大 B. 衰减 C. 反相放大 D. 放大倍数小于零
（ ）16. 某放大器电压增益GV=－40dB，则表明
A. 同相放大 B. 衰减 C. 反相放大 D. 放大倍数小于零
（ ）17. 在集成电路中，多级放大器之间采用的耦合方式是
A. 阻容耦合 B. 直接耦合 C. 光电耦合 D. 变压器耦合

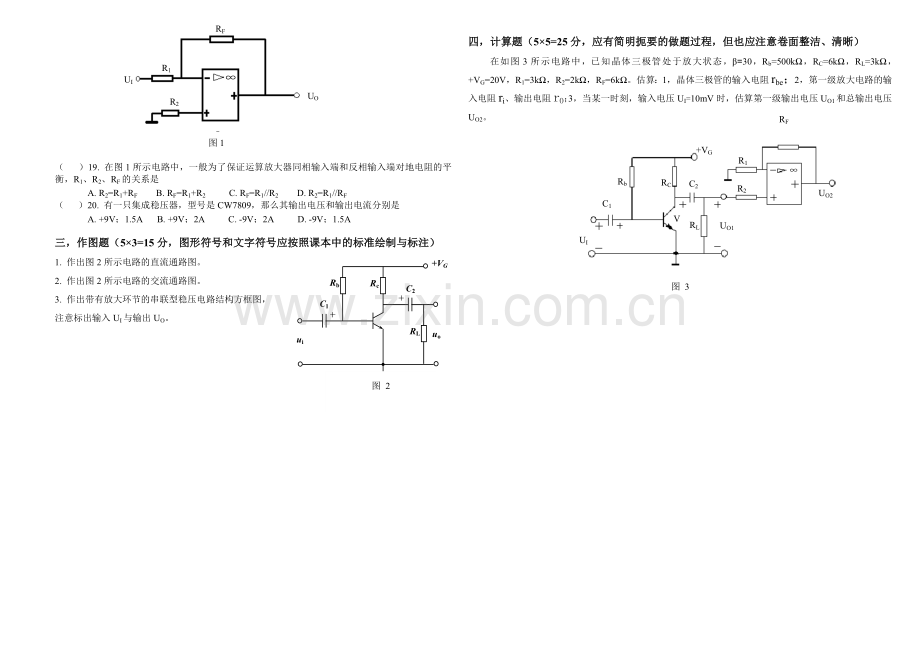

（ ）18. 如图1（背面）所示的反相输入比例运算电路，它的电压放大倍数是
A. B. C. D.

∞
R2
UO
R1
UI
RF

图1

（ ）19. 在图1所示电路中，一般为了保证运算放大器同相输入端和反相输入端对地电阻的平衡，R1、R2、RF的关系是
A. R2=R1+RF B. RF=R1+R2 C. RF=R1//R2 D. R2=R1//RF
（ ）20. 有一只集成稳压器，型号是CW7809，那么其输出电压和输出电流分别是
A. +9V；1.5A B. +9V；2A C. -9V；2A D. -9V；1.5A
三，作图题（5×3=15分，图形符号和文字符号应按照课本中的标准绘制与标注）
uo
Rb
Rc
+VG
C2
C1
＋
＋
ui
RL
1. 作出图2所示电路的直流通路图。
2. 作出图2所示电路的交流通路图。
3. 作出带有放大环节的串联型稳压电路结构方框图，注意标出输入UI与输出UO。

图 2

四，计算题（5×5=25分，应有简明扼要的做题过程，但也应注意卷面整洁、清晰）
RF
在如图3所示电路中，已知晶体三极管处于放大状态，β=30，Rb=500kΩ，RC=6kΩ，RL=3kΩ，+VG=20V，R1=3kΩ，R2=2kΩ，RF=6kΩ。估算：1，晶体三极管的输入电阻rbe；2，第一级放大电路的输入电阻ri、输出电阻rO；3，当某一时刻，输入电压UI=10mV时，估算第一级输出电压UO1和总输出电压UO2。
UO2
V
∞
UO1
R2
R1
+VG
RL
RC
Rb
C2
C1
UI

图 3
