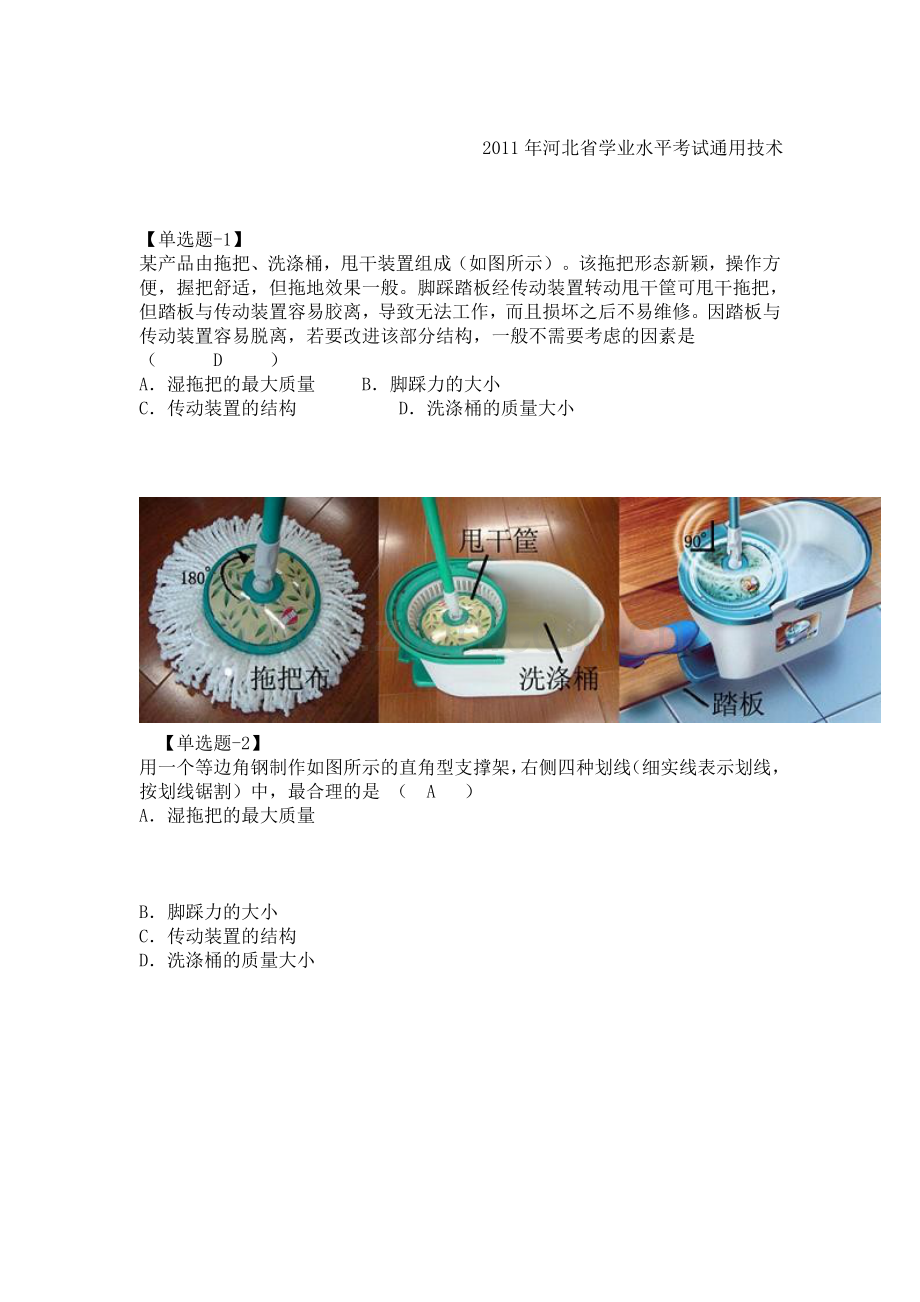

                                                     2011年河北省学业水平考试通用技术

【单选题-1】
某产品由拖把、洗涤桶，甩干装置组成（如图所示）。该拖把形态新颖，操作方便，握把舒适，但拖地效果一般。脚踩踏板经传动装置转动甩干筐可甩干拖把，但踏板与传动装置容易胶离，导致无法工作，而且损坏之后不易维修。因踏板与传动装置容易脱离，若要改进该部分结构，一般不需要考虑的因素是（   D   ）
A．湿拖把的最大质量   B．脚踩力的大小
C．传动装置的结构      D．洗涤桶的质量大小

 【单选题-2】
用一个等边角钢制作如图所示的直角型支撑架，右侧四种划线（细实线表示划线，按划线锯割）中，最合理的是 （ A  ）
A．湿拖把的最大质量
B．脚踩力的大小
C．传动装置的结构
D．洗涤桶的质量大小

【单选题-3】
聚丙烯材料被研制出来后，设计师充分利用了该材料较好的可塑性，设计出如图所示造型独特的椅子。该案例说明（  B  ）
A．该设计使聚丙烯具有可塑性
B．新材料为设计提供了更广的发展空间
C．该设计促进了聚丙烯技术的革新
D．新的造型设计一定要采用新材料

【单选题-4】
福娃是北京2008年奥运会吉祥物，著名艺术家韩美林是2008年奥运会吉祥物创作修改组的组长，他曾经说过：“你知道吗？经历了五六次设计人员的变动，五六十次设计方案的改动，画了四五千张设计草图，这5个小'福娃'才得以诞生。”
从他的话里，我们最应该得出的结论是（  D  ）
A．设计是解决问题的重要途径  B．设计需要多种知识
C．设计需要多人共同完成         D．设计需要不断改进

•
【单选题-5】
•“都江堰”是举世闻名的水利工程，当年李冰父子在开凿“宝瓶口”时先用火烧岩石再泼水的方法，使得工程进度大大加快，这属于（A ）
•A．工期优化     B．成本优化
•C．工艺优化     D．质量优化
•不同模型在不同阶段有不同作用，主要用于研究产品的各种性能以及人机关系的是以下哪种模型（B)
A．草模   B．功能模型
C．结构模型D．展示模型
 【单选题-6】
如图，它是一种模型，属于（ D ）
A．草模         B．结构模型
C．功能模型  D．展示模型

【单选题-7】
某产品在制造、运输和使用等环节都有温室气体排放，其所占比例如图所示。下列说法不合理的是（ C  ）
A．该产品温室气体排放量主要来自于制造与产品使用环节
B．温室气体排放与制造工艺有关
C．产品设计不需要考虑使用时的温室气体排放
D．更小、更轻的产品包装，有利于减少运输环节的温室气体排放

【单选题-8】
如图所示是王凯同学的折叠式小书桌设计方案，从该方案中我们可以知道（ C）
A．小书桌的长度为300mm
B．小书桌的桌面角度无法调节
C．桌面的支架可用来放教科书
D．小书桌的桌脚无法调节

【单选题-9】
如图所示是修缮完毕的上海外白渡桥北段桥身。外白渡桥是苏州河汇入黄浦江口的第一座钢桥，见证了上海滩百年沧桑。在修缮时，有关部门非常强调要修旧如旧。如此修缮的主要原因是（ D ）
A．该桥是框架结构
B．此地段无法架设现代桥梁
C．此地段交通的迫切需要
D．该桥具有较高文化价值

【单选题-10】
如图所示的四座桥，其桥梁部分为框架结构（桁架结构）的是（ B ）

【单选题-11】
如图所示是一个农业温室。要设计该温室的温度自动控制系统，下列器件中不需要用到的是（ A ）
A．安全监控摄像头
B．温度传感器
C．加热器
D．温度控制器

【单选题-12】
•某种磁盘驱动器（结构示意图如图甲所示）读取数据时，需将磁头定位到某个磁道。当控制装置接收到预期磁头位置信号后，控制电机驱动支撑臂及磁头移动到相应的磁道。传感器检测磁头的位置，并将检测到的信号发送给控制装置与预期信号进行比较，控制装置根据比较偏差值做出调整。磁头定位控制系统的方框图如图乙所示。该磁头定位控制系统属于（ B）
A．开环控制
B．闭环控制
C．开环控制与闭环控制
D．人工控制与自动控制相结合

【单选题-13】
小明制作台灯支架需要一节细钢管，下面工具中适合截取、加工这段钢管的工具是（ D）
A．①③⑥      B．②⑤⑥
C．①③④      D．③④⑥

【单选题-14】
在钢板上钻孔，其操作流程为：①划线；②冲眼；③选择钻头；④钻孔。结果发现孔的位置钻偏了。下列原因中，最不可能的是（A）
A．划线位置不准确
B．冲眼偏离了划线交点
C．选用的钻头直径不符
D．麻花钻未对准冲眼中心
【单选题-15】
工艺的一般过程正确是（A）
①备料；②部件制做；③零件加工；
④总装配；⑤形成胚件；⑥表面涂饰。
A．①⑤③②④⑥
B．①②③④⑤⑥
C．①④②③⑤⑥
D．①⑤②③④⑥
【单选题-16】
下列技术图样中，符合机械加工图要求的是（ D ）

【单选题-17】
电热水壶的底部，一般制成如图所示凹凸不平的形状，这样设计是为了（ A ）
A．增大受热面积
B．减小底部变形
C．美观
D．制造方便

【单选题-18】
用薄钢板加工如图所示的零件，以下加工流程合理的是（ B ）
A．锯割→划线→钻孔→锉削
B．划线→锯割→钻孔→锉削
C．钻孔→划线→锯割→倒角
D．锯割→打磨→划线→钻孔

【单选题-19】
人们在玩提线木偶（如图）的控制过程中，控制对象是（ C ）
A．手
B．提绳
C．木偶
D．大脑

【单选题-20】
小明设计了一款机器人，工作原理是通过检测场地预设路线的光值来控制机器人行走。影响该机器人沿预设路线行走的因素有（ C）
A．室内温度
B．室内湿度
C．室内光的强弱
D．室内声音

•
【单选题-21】
•如图所示的结构中，不属于壳体结构的是（ C ）

 【单选题-22】
小明帮助爸爸选购花盆架，看到市场上有四种花盆架（如图所示），如果要求稳定性最好，小明应当选择（D）

【单选题-23】
奶粉生产全过程中有5个小过程，即5个环节，包括原料乳验收、杀菌、浓缩、喷雾干燥、出粉。下列给出的关于奶粉生产基本工艺流程图，正确的是（ A ）

•
【单选题-24】
若对太阳能手电筒进行优化，使之在相同充电时间的情况下，照明时间更长。以下四个部件：
①太阳能电板；②蓄电池；
③LED；④开关。
其中与优化目标有关的是（ C ）
A．①②④   B．①②
C．①②③   D．②③④

【单选题-25】
钱丹丹准备为家里设计一款可以360°旋转的置物架（类似题图）。下列设计分析不合理的是（ D ）
A．考虑使用环境，将其放置
      在墙角处也可以旋转
B．置物架的高度应适合人取
      放物品
C．底座应比上面部分大，以
      保证稳定
D．底座应设计成圆形以方便旋转

【单选题-26】
王凯同学准备用铁管为自家院子做一道铁栅栏门。他在加工铁栅栏门的过程中，下列工具中不需要的是（ D  ）

【单选题-27】
在通用技术课上，老师让同学设计制作一个晾衣架（如图）制作这个衣架主要应用的工艺有（  B  ）
A．机械加工工艺，木工工艺
B．木工工艺，钳工工艺
C．焊接工艺，冲压工艺
D．锻造工艺，木工工艺

【单选题-28】
如图，一桶未启封的方便面摆放在桌面上，则它的俯视图是（ C ）

已知一幅机械加工图纸的绘图比例是2:1，请问视图中尺寸标注的高度为84mm，则该产品的实际高度为（ D  ）
A．42mm B．168mm C．56mm D．84mm
单选题-29】
如图所示是一款用回收纸制成的婴儿餐椅，配有安全带，可以折叠，以下对该餐椅的评价，合理的是（ D  ）
A．安全带的设计实现了人机关系健康的目标
B．折叠设计减小了整体质量
C．上小下大保证了
       结构强度
D．采用回收纸符合
       可持续发展原则

 【单选题-30】
生产施工前要对材料的性能进行测试，要测试木材的某种强度，如图2所示装置，测试前先准备两个木纹方向不同的木块A、B，关于这个测试说法正确的是（ D  ）
A．图1中A、B是同种木材的木料，该测试是材料的抗弯强度测试
B．图1中A、B是两种木材的木料，该测试是材料的抗弯强度测试
C．图1中A、B是两种木材的木料，该测试是材料的抗剪强度比较测试
D．图1中A、B是同种木材的木料，该测试是材料的抗剪强度比较测试

【单选题-31】
如图所示为脚踩式垃圾桶结构原理图，通过踏板，带动中间的连杆，推动桶盖开启。如果对该脚踩式垃圾桶进行系统优化，下列四种优化方法，你认为不合理的是（ D  ）
A．踏杆与连杆的连接处添加润滑油
B．适当增加踏杆截面积
C．适当增加连杆截面积
D．把连杆换成绳索

【单选题-32】
如图所示是钱丹丹同学设计的室外分类垃圾桶，以下设计中主要从使用环境角度考虑的是（  A ）
A．内桶采用防腐蚀材料
B．采用内、外桶分体设计
C．桶上设有雨罩
D．外桶有垃圾分类

【单选题-33】
如图所示是用钢锯锯割角钢的场景，其中起锯操作符合规范的是（A   ）

【单选题-34】
如图所示是一个自动控制的水龙头，当人手靠近时水流出，手拿开时水停止流出，出水时间超过1分钟就会自动关水。该水龙头控制系统属于（ A ）
A．开环控制
B．闭环控制
C．人工与自动相结合
D．水龙头的开启是开环控制关闭是闭环控制

【单选题-35】
人体系统是（C   ）
A．白色系统      B．封闭系统
C．自然系统      D．静态系统
下列选项中不属于系统优化的是( B   )
A．城乡规划
B．工人师傅根据划线锯割三角铁
C．全国第六次列车提速
D．网上银行及自动存、取款机的应用
【单选题-36】
如图所示是一个自动控制的水龙头，当人手靠近时水流出，手拿开时水停止流出，出水时间超过1分钟就会自动关水。下列可以作为该控制系统执行器的是（  A ）

【单选题-37】
通用技术课上，王老师要求同学们设计并制作一盏学生用的台灯。王凯同学设计了如图所示的方案。下列对该设计的分析恰当的是（ D   ）
A．设计是一种创新，应该不受任何限制
B．该设计充分考虑到市场需求
C．设计时要强调多功能，功能越多越好
D．该设计反映王凯同学没有明确设计台灯的某些限制条件

【单选题-38】
如图所示是红外线感应自动开闭的垃圾桶，采用电池供电，当手靠近桶盖时，桶盖自动打开，手远离桶盖后，延时5-6秒桶盖自动关闭。该控制系统的被控对象是（ C ）
A．机械传动装置和连杆机构
B．红外线检测装置
C．桶盖
D．垃圾桶内桶

【单选题-39】
陈晓丽同学准备购买如图所示的暖手宝来取暖，于是对其进行评价。下列选项中，不属于功能评价的是（ C  ）
A．通电5-7分钟可以取暖1小时，使用方便、经济实惠
B．具有加热指示装置，人机关系好
C．设计新颖，外形美观
D．有过热保护装置，安全性好

【单选题-40】
下面图样尺寸的标注准确的是（D   ）

【单选题-41】
如图所示是农民从水井里打水的情景，辘轳套在固定的木轴上，井绳绕在辘轳上，摇动把手使辘轳转动从而带动水桶上升，辘轳受到的力主要是 （  C  ）
A．拉力
B．剪切力
C．扭转力（扭矩）
D．弯曲力（弯矩）

【单选题-42】
工作人员完成了一个零件的设计，并绘制了各种图样，下图中符合机械加工要求的是（ C  ）

【单选题-43】
如图所示是一款多功能文具盒的草图。以下对该方案的分析不正确的是（ D  ）
A．文具盒的盖子就是相框
B．支撑反与文具盒间可能是铰连接
C．两边凸起有利于文具盒竖放
D．支撑板与相框间是钢连接

【单选题-44】
某种磁盘驱动器（结构示意图如图甲所示）读取数据时，需将磁头定位到某个磁道。当控制装置接收到预期磁头位置信号后，控制电机驱动支撑臂及磁头移动到相应的磁道。传感器检测磁头的位置，并将检测到的信号发送给控制装置与预期信号进行比较，控制装置根据比较偏差值做出调整。磁头定位控制系统的方框图如图乙所示。该磁头定位控制系统中，被控量是（ A  ）
A．支撑臂的长度
B．磁头实际位置
C．磁盘转轴的转动角度
D．磁盘的转动速度

【单选题-45】
•某种磁盘驱动器（结构示意图如图甲所示）读取数据时，需将磁头定位到某个磁道。当控制装置接收到预期磁头位置信号后，控制电机驱动支撑臂及磁头移动到相应的磁道。传感器检测磁头的位置，并将检测到的信号发送给控制装置与预期信号进行比较，控制装置根据比较偏差值做出调整。磁头定位控制系统的方框图如图所示。该磁头定位控制系统中，执行器是（  D ）
•A．磁道 B．磁盘转轴
•C．盘    D．电机

 【单选题-46】
•公共场所常有人忘记关水龙头，为避免出现这种现象，下列图中最适合于公共场所使用的是（  D ）

【单选题-47】
大型交通路牌安装到立柱上，采用甲方式而不是乙方式的主要原因是采用甲方式时（  A  ）
A．路牌不易脱落
B．立柱不易扭转
C．立柱不易弯曲
D．路牌更易安装

【单选题-48】
晾晒衣服时，通常的做法是在两根柱子之间系上一根软绳，如图所示。在本结构中，柱子主要受到（ A  ）
A．弯曲力和扭转力
B．弯曲力和压力
C．剪切力和拉力
D．扭转力和拉力

【单选题-49】
将电线接入插座的操作环节如图所示。正确的操作流程是（ B  ）
A．⑤→①→②→④→③
B．⑤→②→①→④→③
C．②→①→⑤→④→③
D．②→①→④→⑤→③

【单选题-50】
下图为自动门控制系统框图，以下说法正确的是（ D  ）

【单选题-51】
•人体温度控制系统框图，如图所示，以下正确的是（  A ）
•A．人体温度控制系统为闭环控制
•B．人体温度控制系统为开环控制
•C．人的皮肤是被控制对象
•D．人的皮肤是传感器

【单选题-52】
在下面给出的模具中，相应主视图的正确左视图是（  D ）

【单选题-53】
右图是由四个相同的小立方体组成的立体图形的主视图和左视图，那么原立体图形可能是（  C ）
A．①，②，③    B．②，③，④
C．①，②，④    D．①，③，④
