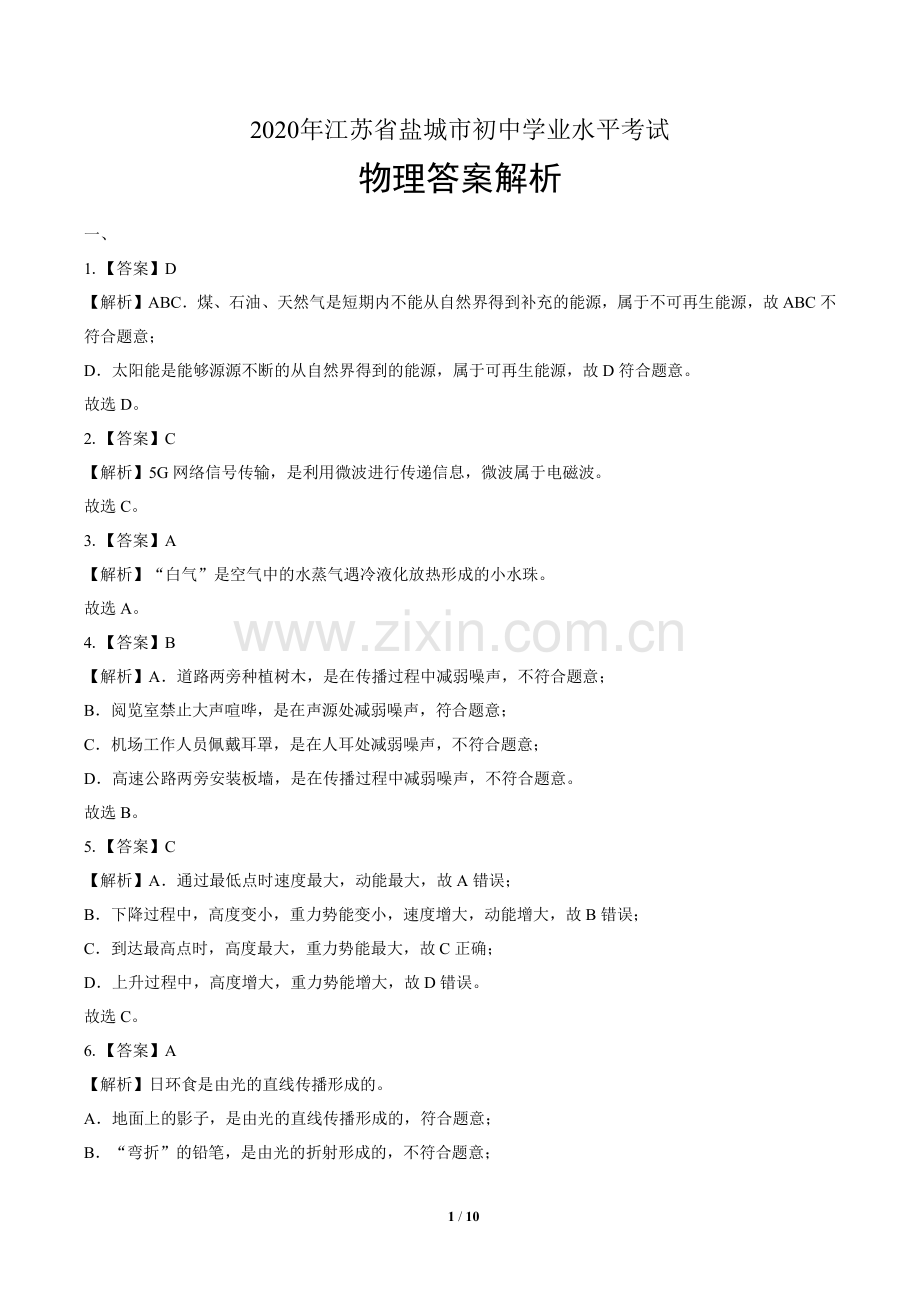

1/10 2020年江苏省盐城市初中学业水平考试 物理答案解析 一、1.【答案】D【解析】ABC煤、石油、天然气是短期内不能从自然界得到补充的能源，属于不可再生能源，故 ABC 不符合题意；D太阳能是能够源源不断的从自然界得到的能源，属于可再生能源，故 D 符合题意。故选 D。2.【答案】C【解析】5G 网络信号传输，是利用微波进行传递信息，微波属于电磁波。故选 C。3.【答案】A【解析】“白气”是空气中的水蒸气遇冷液化放热形成的小水珠。故选 A。4.【答案】B【解析】A道路两旁种植树木，是在传播过程中减弱噪声，不符合题意；B阅览室禁止大声喧哗，是在声源处减弱噪声，符合题意；C机场工作人员佩戴耳罩，是在人耳处减弱噪声，不符合题意；D高速公路两旁安装板墙，是在传播过程中减弱噪声，不符合题意。故选 B。5.【答案】C【解析】A通过最低点时速度最大，动能最大，故 A 错误；B下降过程中，高度变小，重力势能变小，速度增大，动能增大，故 B 错误；C到达最高点时，高度最大，重力势能最大，故 C 正确；D上升过程中，高度增大，重力势能增大，故 D 错误。故选 C。6.【答案】A【解析】日环食是由光的直线传播形成的。A地面上的影子，是由光的直线传播形成的，符合题意；B“弯折”的铅笔，是由光的折射形成的，不符合题意；2/10 C水中的倒影，属于平面镜成像，是由光的反射形成的，不符合题意；D放大的“熊猫”，属于凸透镜成像，是由光的折射形成的，不符合题意。故选 A。7.【答案】B【解析】A鞋底加深槽纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，不符合题意；B用手捏刹车把手，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力，符合题意；C给转轴加润滑油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力，不符合题意；D用铅笔移动书本，通过滚动摩擦代替滑动摩擦减小摩擦力，不符合题意。故选 B。8.【答案】A【解析】A额外功不变，如果增加木箱重力，有用功会增大，有用功在总功中所占的比例将增大，机械效率会增大，故 A 符合题意；BC动滑轮机械效率的高低与木箱上升的高度和上升的速度无关，故 BC 不符合题意；D换用质量更大的动滑轮，额外功增加，有用功在总功中所占的比例将减小，机械效率降低，故 D 不符合题意。故选 A。9.【答案】D【解析】A电路中出现故障时，需要先切断电源，防止触电，不符合题意；B放学离开教室，及时关闭电源，一方面可以节约电能，另一方面避免电路中的功率过大，电流过大，发生火灾，不符合题意；C三孔插座的第三个孔接地线，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，不符合题意；D导线变细，导线的电阻变大，当电路中有电流通过时，导线产生的热量增多，既浪费了电能，又有引起火灾的可能，符合题意。故选 D。10.【答案】D【解析】由题意可知，需要验证强磁铁对水产生了力的作用，只能用强磁铁靠近水，观察水的变化情况。ABC塑料袋装满水、一小段香蕉和另一小段黄瓜，用强磁铁靠近它们，可以验证强磁铁对这些物体的作用，不能验证强磁铁对水的作用，故 ABC 不符合题意；D将水放置在盆中，用强磁铁靠近水面，可以验证强磁铁对水的作用，故 D 符合题意。故选 D。3/10 11.【答案】B【解析】因为密度计是漂浮在液体中，所受浮力等于本身的重力，则 FFG浮水浮液 gShgShG水水液液 hh水液水液 h水是吸管浸入水中的深度，h液是吸管浸入液体中的深度，所以需要测量吸管浸入水中的深度。故选 B。12.【答案】C【解析】A由图可知，400 s时，热水和冷水到达同一温度40，所以热水和冷水到达同一温度的时间是相同的，故 A 正确，不符合题意；B400 s内，热水温度由70 下降到40，下降30，冷水30 上升到40，上升10，热水温度下降比冷水温度升高得快，故 B 正确，不符合题意；C冷水和热水的质量未知，由Qcm t可知热水放出的热量不一定等于冷水吸收的热量，故 C 错误，符合题意；D由题可知，冷水和热水的质量未知，热水的质量可能小于冷水的质量，故 D 正确，不符合题意。故选 C。二、13.【答案】处于永不停息的无规则运动 运动 相互【解析】1人们能闻到香味，属于扩散现象，说明分子处于永不停息的无规则运动。2以河岸为参照物，龙舟相对于河岸的位置发生改变，河岸是运动的。3选手们向后划桨时，浆给水一向后的作用力，因为力的作用是相互的，水就给浆一个向前的力，使船前进。该现象说明力的作用是相互的。14.【答案】振动 空气 响度【解析】12声音是由物体的振动产生的，用力敲击鼓面，使鼓面振动产生声音，声音通过空气传播到人的耳朵的。3敲击鼓面，用力越大，振幅越大，声音的响度越大。4/10 15.【答案】21.2 2.12 小【解析】12由图可知，橡皮的质量为20 g+1.2 g21.2 gm 橡皮的密度3321.2 g=2.12 g/cm10 cmmV 3由生活经验可知，橡皮的硬度小，钢尺的硬度大。16.【答案】排气 9 惯性【解析】1热机的四个冲程中，通过排气冲程将废气排出气缸。2汽车通过的路程1054 km/h h9 km60svt 3关闭电源后，汽车由于惯性还要继续向前滑行一段距离。17.【答案】方向 电 电动机【解析】123给直导线通电，发现它向右运动，只改变直导线中电流的方向，发现它向左运动，导线的运动方向发生改变，此过程中，消耗电能，产生机械能，将电能转化为机械能。电动机就是根据此原理制成的。18.【答案】51.5 10 46.3 10 热传递【解析】1酒精燃烧放出的热量3755 10kg3.0 10 J/kg1.5 10 J Qmq 放 2水吸收的热量344.2 10 J/kg0.3 kg50 6 3 1.0 JQcmt 吸水 3此过程中，水吸收热量，内能增大，通过热传递的方式改变物体的内能。19.【答案】8800 1600 140【解析】1由图可知，通过电能表的最大电流为40 A，小明家中用电器正常使用的总功率的最大值 220 V40 A8800 WPUI最大最大 5/10 2用电器工作时消耗0.5 kW h的电能，电能表指示灯闪烁的次数 3200 imp/kW h0.5 kW h1600 imp 3由图可知，电能表的示数为2017.6 kW h，本月消耗的电能 2017.6 kW h1877.6 kW h140 kW hW 20.【答案】增大 相平 见解析【解析】1用弹簧测力计钩住塑料袋缓慢放入水中，水袋排开水的体积变大，由FgV浮液排可知受到的浮力不断增大。2水袋中水的重力和排开水的重力相等，说明水袋中水的重力等于它受到的浮力，即 GF水浮 gVgV水水水排 VV水排 当袋内水面与容器中的水面相平时，排开水的体积等于水袋内水的体积。3用塑料袋进行实验，重力可以忽略不计。三、21.【答案】（1）（2）（3）【解析】（1）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所 6/10 示：（2）先作出端点AB关于平面镜的对称点A、B，用虚线连接A、B即为物体AB的像，如图所示：（3）由图可知，小磁针的左端是N极，右端是S极，由磁极间的相互作用可知螺线管的左端是N极，右端是S极，由安培定则可知电流从螺线管的右端流入，如图所示：22.【答案】（1）3N（2）3300cm（3）33 10a P【解析】（1）玻璃杯的重力0.3 kg 10 N/kg=3 NGmg（2）玻璃杯的容积33300 g=300 cm1 g/cmmVV水杯水水（3）玻璃杯中水的重力0.3 kg 10 N/kg=3 NGm g水水 装满水时玻璃杯对桌面的压力3 N+3 N=6 NFGGG总水 装满水时玻璃杯对桌面的压强3-426 N=3 10 Pa20 10 mFpS 答：（1）玻璃杯的重力是3N；（2）玻璃杯的容积是3300cm；（3）装满水时玻璃杯对桌面的压强是33 10a P。23.【答案】（1）1320 W（2）55 （3）0.33 kW h【解析】（1）由图可知，闭合开关S，只有1R的简单电路，电路中的电阻较大，由22UPR可知电功率较小，7/10 处于低温挡，当S和1S闭合时，两个电阻并联，电路中的总电阻较小，由22UPR可知电功率较大，处于高温挡，由PUI可知，电压不变，低温挡时，通过电路的电流较小，由图乙可知，低温挡时的电流是6 A，低温档工作时的功率220 V 6 A=1320 WPUI低低（2）由图乙可知，低温挡时只有1R的简单电路，低温挡时的电流是6 A，通过1R的电流是6 A，高温挡时的总电流是10 A，高温挡两个电阻并联，由并联电路的特点可知通过1R的电流不变，由并联电路电流的规律可知通过2R的电流，2110 A6 A=4AIII 电热丝2R的阻值 22220 V=55 4 AURI（3）15 min内1R消耗的电能 611220 V 6 A 15 60 s1.188 10 J0.33 kW hWUI t 答：（1）低温档工作时的功率是1320 W；（2）电热丝2R的阻值是55；（3）15 min内1R消耗的电能是0.33 kW h。24.【答案】（1）正对 10.0（2）主光轴 光屏的中央（3）右 烛焰清晰【解析】（1）由图甲可知，将平行光正对凸透镜，移动光屏，在光屏上得到一个最小最亮的光斑，焦距是焦点到透镜光心的距离，凸透镜的焦距为60.0 cm50.0 cm10.0 cmf （2）为了使像成在光屏的中央，需要使烛焰和光屏的中心位于凸透镜的主光轴上。（3）由图乙可知，物距50.0 cm20.0 cm30.0 cm2uf，像距2 fvf，20.0 cm10.0 cmv，需要向右移动光屏，直至在光屏上找到烛焰清晰的倒立、缩小的实像。25.【答案】（1）右（2）校零（3）竖直 水平 8/10（4）4 保持2F和1l不变，改变2l的大小【解析】（1）杠杆的右端上翘，要使它在水平位置平衡，平衡螺母向上翘的右端移动。（2）使用弹簧测力计时，需要先将指针调到零刻度线处。（3）由图可知，在杠杆左侧挂 2 个钩码，为了便于在杠杆上直接读出力臂的大小，由于力臂是支点到力的作用线的距离，所以在A点沿竖直向下方向拉动弹簧测力计，直至杠杆在水平位置平衡。（4）由实验序号 2、3 可知，2F和2l不变，1l增大10 cm，由序号 4、3 可知，2F和2l不变，l1增大10 cm，所以第 4 次次实验与前一次改变的量相同。由于改变2F、1l、2l中的一个量，所以需要保持2F和1l不变，改变2l的大小。26.【答案】（1）（2）右 断路（3）0.2（4）20 1.5（5）见解析【解析】（1）电源由两节新干电池组成，一节新干电池的电压是1.5 V，电源电压是3 V，由（3）可知控制电压表的示数为1 V，所以电压表的量程选择03 V，电压表和灯泡并联，使滑动变阻器滑片向左移动时电阻减小，将开关的右端接线柱和变阻器的左下端接线柱连接，如图所示：（2）为了保护电路，变阻器的滑片移动到阻值最大处，将滑动变阻器滑片移动到最右端。闭合开关，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电阻之外的电路是连通的，与电压表并联 9/10 的电阻断路了。（3）由图乙可知，电流表的量程是00.6 A，分度值是0.02 A，电流表的示数是0.2 A。（4）因电压表示数为1 V，根据串联电路电压的特点，变阻器分得的电压为3 V1 V2 V，变阻器分得的电压是电阻电压的 2 倍，将20 的电阻接入电路后，为保持电压不变，根据分压原理，变阻器连入电路中的阻值为220 40 ，而题中变阻器的最大阻值为20，所以，即滑动变阻器连入电路中的电阻最大，也不能使电压表示数为1 V。由串联电路电压的规律及分压原理有VVRUUUR滑，3 V20 20 VVUU，1.5 VVU，所以调节后的电压值应该不低于1.5 V。（5）先后将20 和10 和5 的定值电阻接入电路，变阻器的滑片从阻值最大处向阻值较小处滑动，控制定值电阻两端的电压不变，进行实验，可以避免实验中存在的问题。27.【答案】（1）C（2）下（3）大（4）特征宽度 减小（5）C【解析】（1）卡门涡街现象是在一定条件下，流体流过阻碍物时，会在阻碍物上下两侧先后交替产生有规则的反向旋涡。水和空气属于流体，能产生卡门涡街现象，篮球不属于流体，不能产生卡门涡街现象，故 C 符合题意，ABD 不符合题意。故选 C。（2）流体流过阻碍物，当上侧产生涡旋时，上侧流速快，压强小，受到压力小，下侧流速慢，压强大，受到压力大。（3）涡振频率f与阻碍物的特征宽度d和流体流速v的关系是vfkd（k为常数），相同时间内产生的旋涡增多，涡振频率增大，由关系式可知，阻碍物的特征宽度和k不变，流体流速变大。（4）安装防撞板后，増大了桥体的特征宽度d，由vfkd（k为常数）可知，相同风速v时，涡振频率f减小。（5）因为vfkd（k为常数），所以fdvk 流量为单位时间内流体通过管道横截面的体积，管道内流过的距离hvt，水柱的体积VShSvt VSvtfdSdQSvSfttkk 10/10 流量与涡振频率成正比，由图乙可知，电压周期性变化的频率不变，涡振频率不变，所以流量随时间没有变化，C 符合题意，ABD 不符合题意，故选 C。物理化学试卷 第 1 页（共 8 页）物理化学试卷 第 2 页（共 8 页）绝密启用前 2020 年江苏省盐城市初中毕业与升学考试 物 理 一、选择题：本题共 12 小题，每小题 2 分，共 24 分。每小题给出的四个选项中只有一个选项正确。1.我市积极利用区位优势，大力开发风力发电。下列能源中与风能同属于可再生能源的是 （）A.煤 B.天然气 C.石油 D.太阳能 2.今年 5 月，珠峰高程测量登山队登顶的视频画面首次通过 5G 网络与全球实时共享。信号传输利用的是 （）A.超声波 B.次声波 C.微波 D.红外线 3.夏天，打开冰箱门会看到一股“白气”，形成该“白气”的物态变化是（）A.液化 B.汽化 C.升华 D.凝华 4.下列措施是在声源处减弱噪声的是 （）A.道路两旁种植树木 B.阅览室禁止大声喧哗 C.机场工作人员佩戴耳罩 D.高速公路两旁安装板墙 5.小明和同学一起荡秋千。下列说法正确的是 （）A.通过最低点时的动能为零 B.下降过程中的动能不变 C.到达最高点的重力势能最大 D.上升过程中的重力势能减小 6.6 月 21 日，一场“超级日环食”震撼登场，这次日环食是 21 世纪以来食分最大的一次。下列现象成因与之相同的是 （）地面上的影子 A“弯折”的铅笔 B 水中的倒影 C 放大的“熊猫”D 7.下列实例中，通过增大压力的方法来增大摩擦的是 （）鞋底加深槽纹 A 用手捏刹车把手 B 给转轴加润滑油 C 用铅笔移动书本 D 8.如图所示，小明利用动滑轮匀速提升木箱。以下做法可以提高动滑轮机械效率的是 （）A.适当增加木箱重力 B.增大木箱上升高度 C.增大提升木箱的速度 D.换用质量更大的动滑轮 9.我市所有教室都安装了空调。以下做法不符合安全用电的是（）A.出现故障时，先切断电源 B.放学离开教室，及时关闭电源 C.安装三线插座，防止外壳帯电 D.用更细的导线，防止发热起火 10.将一小段黄瓜悬挂，小明用强磁铁靠近其一端，发现黄瓜发生了微微的转动。他猜想强磁铁对水产生了力的作用，并通过实验验证的猜想。下列实验可验证其猜想的是 （）A.将塑料袋装满水后悬挂，用强磁铁靠近水袋，水袋静止不动 B.将一小段香蕉悬挂，用强磁铁靠近其一端，香蕉微微转动 C.将另一小段黄瓜悬挂，用强磁铁靠近其一端，黄瓜微微转动 D.将水放置在盆中，用强磁铁靠近水面，水面向下微微凹陷 11.小明取一根装有适量配重的饮料吸管，使其竖直漂浮在水中，制作简易密度计。为了能够在吸管上准确标注出不同液体密度所对应的刻度，需要测的是 （）毕业学校_ 姓名_ 考生号_ _ -在-此-卷-上-答-题-无-效-物理化学试卷 第 3 页（共 8 页）物理化学试卷 第 4 页（共 8 页）A.吸管的总长度 B.吸管浸入水中的深度 C.容器中水的深度 D.吸管露出水面的长度 12.为了探究热传递过程中高温物体、低温物体温度变化的特点，小明做了如下实验，将盛有30 冷水的小烧杯放入盛有70 热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图像。下列说法错误的是 （）A.热水和冷水到达同一温度的时间是相同的 B.热水温度下降比冷水温度升高得快 C.热水放出的热量等于冷水吸收的热量 D.热水的质量可能小于冷水的质量 二、填空题：本题共 8 小题，每空 1 分，共 24 分。13.迎端午，品棕香，赛龙舟。人们在很远处就能闻到诱人的香味，说明分子是_的。观众以河岸为参照物，龙舟是_的。选手们奋力向后划桨，龙舟就能向前运动，这一现象表明力的作用是_。14.校园文化艺术节的开幕式上，小华表演架子鼓。她用力敲击鼓面，使鼓面_发出声音。声音通过_传入人耳。用力越大，同学们听到声音的_越大。15.学习了密度知识后，小明想知道橡皮的密度。如图所示，他用调节好的托盘天平测出橡皮的质量为_g，再用量筒测出橡皮的体积为310 cm，则橡皮的密度为_3g/cm。橡皮的硬度比钢尺_。16.燃油汽车的核心部件是热机，通过_冲程将废气排出气缸，造成大气污染，电动汽车正逐步替代燃油汽车。一辆电动汽车在平直的公路上以54 km/h的速度匀速行驶10 min，通过的路程是_km。关闭电源后，由于_电动汽车还要继续向前滑行一段距离。17.如图所示，在“探究磁场对电流的作用”实验中，给直导线通电，观察到它向右运动，只改变直导线中电流的_，导线的运动方向会发生改变。这个过程将_能转化为直导线的机械能。日常生活中的_（电动机/发电机）就是利用这个原理制成的。18.小华在燃烧皿中放入5 g酒精，对300 g水加热，待酒精燃尽后水温升高了50。已知水的比热容为3 4.2 10 J/kg，酒精的热值为73.0 10 J/kg此过程中，酒精燃烧放出的热量为_J，水吸收的热量为_J，水的内能是通过_方式增加的。19.月底，小明对自家用电的情况进行调查，观察到电能表的表盘如图所示，小明家中用电器正常使用的总功率不能超过_W，用电器工作时消耗0.5 kW h的电能，电能表指 示 灯 闪 烁 _ 次。若 上 月 底 电 能 表 示 数 为1877.6 kW h，则本月消耗的电能为_kW h。20.在透明薄塑料袋中装入大半袋水，用弹簧测力计钩住塑料袋缓慢放入水中，水袋受到的浮力不断_（增大/减小）。当塑料袋中的水面与容器中水面_时，水袋中水的重力和排开水的重力相等，用塑料袋进行实验的好处是_（说出一点即可）。物理化学试卷 第 5 页（共 8 页）物理化学试卷 第 6 页（共 8 页）三、解答题：本题 7 小题，共 52 分。解答 22、23 题时应有解题过程。21.（6 分）按照题目要求作图：（1）在图甲中画出小车受到重力的示意图。（2）请在图乙中画出物体AB在平面镜中所成的像A B。（3）在图丙中画出通电螺线管的S极和A点的电流方向。甲 乙 丙 22.（6 分）小华购买了一只圆形平底玻璃杯，放在水平桌面上。玻璃杯的质量为0.3 kg，底面积为220 cm，最多能装300 g的水（g取10 N/kg）求：（1）玻璃杯的重力。（2）玻璃杯的容积。（3）装满水时玻璃杯对桌面的压强。23.（9 分）如图甲所示为某电烤箱的内部简化电路，1S为自动控制开关，1R和2R均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图像。求：（1）低温档工作时的功率。（2）电热丝2R的阻值。（3）15 min内1R消耗的电能。24.（6 分）小华做“探究凸透镜成像规律”实验。（1）将平行光_凸透镜，移动光屏，直至光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为_cm；（2）将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心位于凸透镜的_上，这样做的目的是使像呈现在_。（3）将蜡烛移动到图乙所示位置，需向_侧移动光屏，直至在光屏上找到_的倒立、缩小的实像。25.（7 分）小明做“探究杠杆平衡条件”实验。（1）实验前，杠杆静止时的位置如图甲所示。要使杠杆在水平位置平衡，应将平衡螺母向_调节。（2）使用弹簧测力计时，首先进行的操作是_。（3）如图乙所示，在杠杆左侧挂 2 个钩码，每个钩码的质量为50 g，为了便于在杠杆上直接读出力臂的大小，在A点沿_向下方向拉动弹簧测力计，直至杠杆在_位置平衡。并将第一次数据记录在表格中，表中1F大小为弹簧测力计示数，2F大小为钩码的重力，1l、2l分別为1F、2F对应的力臂。（4）接下来，小明又进行了三次实验，将数据填在表中，最后总结得出律。每次实验总是在前一次基础上改变2F、1l、2l中的一个量。小华分析数据后发现，第_次实验与前一次改变的量相同，需要调整的实验步骤是_。序号 1F/N 1l/cm 2F/N 2l/cm 1 1.5 10.0 1.0 15.0.2 3.0 10.0 2.0 15.0 3 1.5 20.0 2.0 15.0 4 1.0 30.0 2.0 15.0-在-此-卷-上-答-题-无-效-毕业学校_ 姓名_ 考生号_ _ 物理化学试卷 第 7 页（共 8 页）物理化学试卷 第 8 页（共 8 页）26.（8 分）小明和小华一起探究电流与电阻的关系。器材有新干电池两节，5、10、20 的定值电阻各一只，“20 1 A”的滑动变阻器、电压表、电流表、开关各一只，导线若干。（1）用笔画线代帯导线将甲图中电路补充完整，使滑动变阻器滑片向左移动时电阻减小。（2）将滑动变阻器滑片移动到最_端。闭合开关，小明发现电压表示数接近电源电压，可能是定值电阻R出现了_故障。（3）排除故障后，移动滑动变阻器滑片，直至电压表示数为1 V，此时电流表示数如图乙所示，大小为_A。（4）小明逐一将10 和20 的电阻接入电路，继续进行实验。当_的电阻接入电路后，无法将电压表示数调节到1 V。于是，他改变定值电阻两端电压，重新依次进行实验。调节后的电压值应该不低于_V。（5）实验结束后，小华觉得可以通过调整顺序来避免实验中存在的问题。合理的顺序是_。27.（10 分）阅读短文，回答问题：卡门涡街现象 2020 年 5 月 5 日，虎门大桥的桥体异常振动引发了大家的关注，专家认为这是由卡门涡街现象引起的。如图甲所示，在一定条件下，流体流过阻碍物时，会在阻碍物上下两侧先后交替产生有规则的反向旋涡、，这一现象叫卡门涡街现象。产生旋涡的一侧流速快，另一侧流速慢，交替形成大小不同的压力，使阻碍物产生有规律的振动，即涡振。涡振频率f与阻碍物的特征宽度d和流体流速v有关，其关系vfkd（k为常数）据分折，桥体异常振动是由于桥面上安装了1.4 m高的防撞板后，在特定风环境条件下产生了振幅较大的涡振现象。工业上常同的流量计也是利用卡门涡街现象制成的。在管道中放入装有电子设备的阻碍物，当流体同过时，装有电子设备的阻碍物发生涡振，输出与涡振频率相同的电压信号，通过频率公式得到流速大小，最终输出流体的流量，流量为单位时间内流体通过管道横截面的体积。（1）下列过程不可能产生卡门涡街现象的是_。A.河水流过礁石 B.空气通过树木 C.篮球撞击篮板 D.云层飘过山峰（2）流体流过阻碍物，当上侧产生涡旋时，阻碍物_侧受到压力大。（3）若甲图中相同时间内产生的旋涡增多，说明流体的流速变_。（4）安装防撞板后，増大了桥体的_，使得相同风速下桥体的涡振频率_（増大/减小）。（5）某水管的横截面积为S，阻碍物的特征宽度为d，水流通过阻碍物时输出的电压信号如图乙所示。如不考阻碍物对流速的影响，则管道中水的流量Q和0t之间的关系图像为_。A B C D
