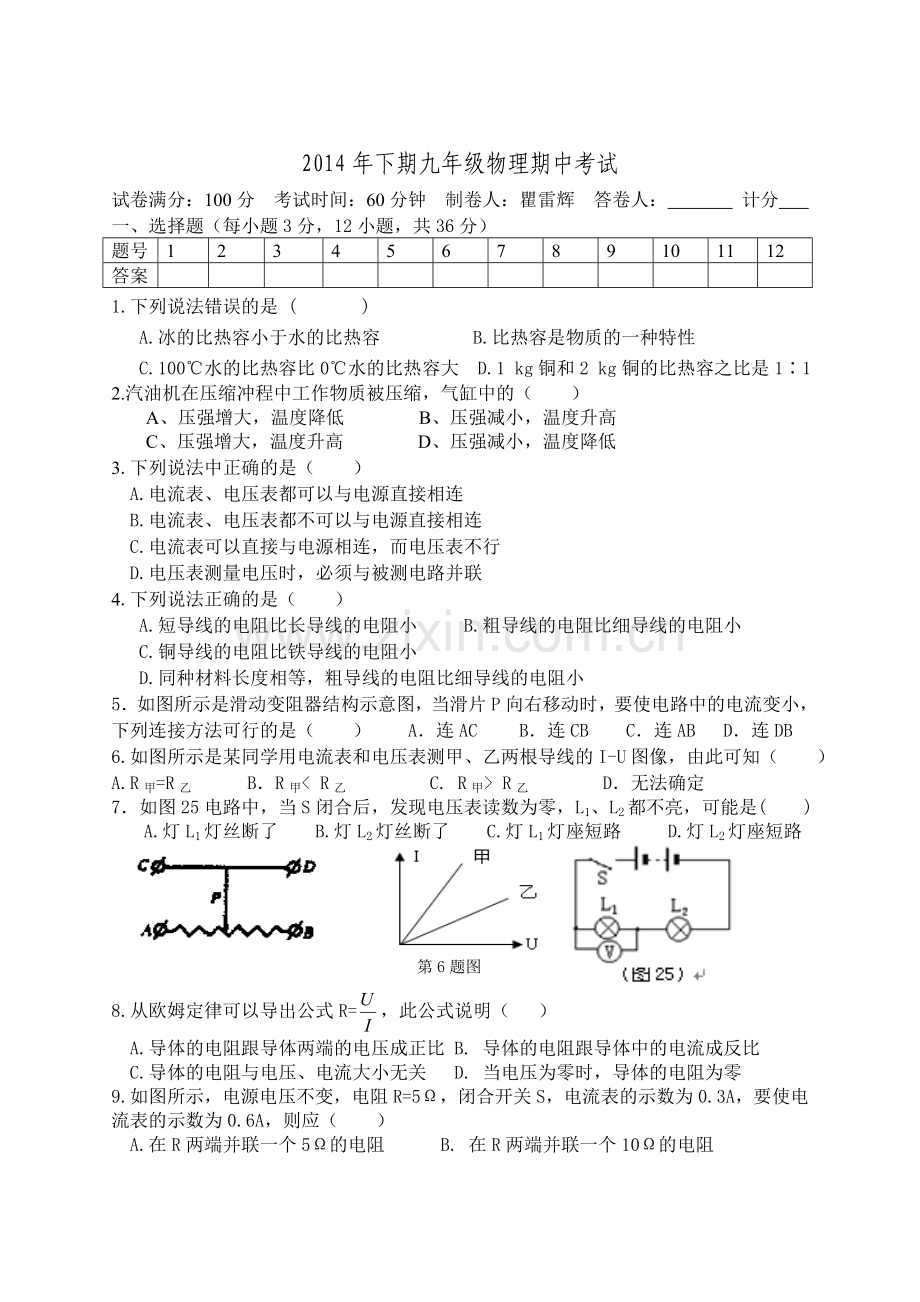

2014年下期九年级物理期中考试
试卷满分：100分 考试时间：60分钟 制卷人：瞿雷辉 答卷人： 计分
一、选择题（每小题3分，12小题，共36分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案

1.下列说法错误的是 ( )
A.冰的比热容小于水的比热容 B.比热容是物质的一种特性
C.100℃水的比热容比0℃水的比热容大 D.1 kg铜和2 kg铜的比热容之比是1∶1
2.汽油机在压缩冲程中工作物质被压缩，气缸中的（ ）
A、压强增大，温度降低 B、压强减小，温度升高
C、压强增大，温度升高 D、压强减小，温度降低
3.下列说法中正确的是（ ）
A.电流表、电压表都可以与电源直接相连
B.电流表、电压表都不可以与电源直接相连
C.电流表可以直接与电源相连，而电压表不行
D.电压表测量电压时，必须与被测电路并联
4.下列说法正确的是（ ）
A.短导线的电阻比长导线的电阻小 B.粗导线的电阻比细导线的电阻小
C.铜导线的电阻比铁导线的电阻小
D.同种材料长度相等，粗导线的电阻比细导线的电阻小
5．如图所示是滑动变阻器结构示意图，当滑片P向右移动时，要使电路中的电流变小，下列连接方法可行的是（ ） A．连AC B．连CB C．连AB D．连DB
6.如图所示是某同学用电流表和电压表测甲、乙两根导线的I-U图像，由此可知（ ） A.R甲=R乙 B．R甲< R乙 C. R甲> R乙 D．无法确定
7．如图25电路中，当S闭合后，发现电压表读数为零，L1、L2都不亮，可能是( )
A.灯L1灯丝断了 B.灯L2灯丝断了 C.灯L1灯座短路 D.灯L2灯座短路
第6题图

第5题图

8.从欧姆定律可以导出公式R=，此公式说明（ ）
A.导体的电阻跟导体两端的电压成正比 B. 导体的电阻跟导体中的电流成反比
C.导体的电阻与电压、电流大小无关 D. 当电压为零时，导体的电阻为零

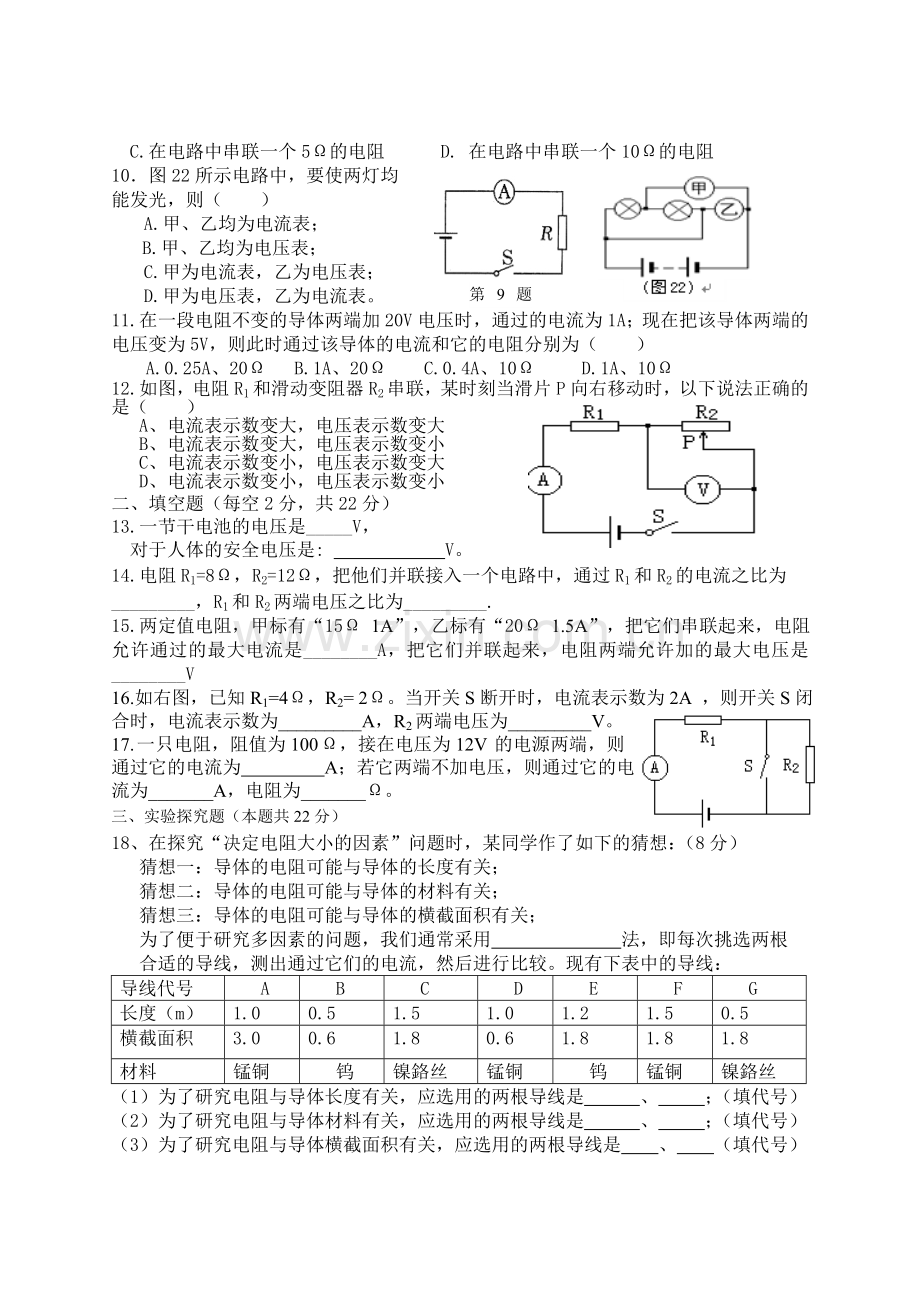

9.如图所示，电源电压不变，电阻R=5Ω，闭合开关S，电流表的示数为0.3A，要使电流表的示数为0.6A，则应（ ）
A.在R两端并联一个5Ω的电阻 B. 在R两端并联一个10Ω的电阻
C.在电路中串联一个5Ω的电阻 D. 在电路中串联一个10Ω的电阻
第9题图
10．图22所示电路中，要使两灯均
能发光，则（ ）
A.甲、乙均为电流表；
B.甲、乙均为电压表；
C.甲为电流表，乙为电压表；
D.甲为电压表，乙为电流表。
11.在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（ ）
A.0.25A、20Ω B.1A、20Ω C.0.4A、10Ω D.1A、10Ω
12.如图，电阻R1和滑动变阻器R2串联，某时刻当滑片P向右移动时，以下说法正确的是（ ）
A、电流表示数变大，电压表示数变大
B、电流表示数变大，电压表示数变小
C、电流表示数变小，电压表示数变大
D、电流表示数变小，电压表示数变小
二、填空题（每空2分，共22分）
13.一节干电池的电压是_____V，
对于人体的安全电压是: V。
14.电阻R1=8Ω，R2=12Ω，把他们并联接入一个电路中，通过R1和R2的电流之比为_________，R1和R2两端电压之比为_________.
15.两定值电阻，甲标有“15Ω 1A”，乙标有“20Ω 1.5A”，把它们串联起来，电阻允许通过的最大电流是________A，把它们并联起来，电阻两端允许加的最大电压是________V
16.如右图，已知R1=4Ω，R2= 2Ω。当开关S断开时，电流表示数为2A ，则开关S闭合时，电流表示数为_________A，R2两端电压为_________V。
17.一只电阻，阻值为100Ω，接在电压为12V的电源两端，则通过它的电流为 A；若它两端不加电压，则通过它的电流为_______A，电阻为_______Ω。
三、实验探究题（本题共22分）
18、在探究“决定电阻大小的因素”问题时，某同学作了如下的猜想：（8分）
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的材料有关；
猜想三：导体的电阻可能与导体的横截面积有关；
为了便于研究多因素的问题，我们通常采用 法，即每次挑选两根合适的导线，测出通过它们的电流，然后进行比较。现有下表中的导线：
导线代号
A
B
C
D
E
F
G
长度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积
3.0
0.6
1.8
0.6
1.8
1.8
1.8
材料
锰铜
钨
镍鉻丝
锰铜
钨
锰铜
镍鉻丝
（1）为了研究电阻与导体长度有关，应选用的两根导线是 、 ；（填代号）
（2）为了研究电阻与导体材料有关，应选用的两根导线是 、 ；（填代号）
（3）为了研究电阻与导体横截面积有关，应选用的两根导线是 、 （填代号）
19．欧姆定律是研究的 和_________、_______之间的关系，(3分)
（1）请在下图方框内画出设计的电路图。(2分)
（2）从记录表格中得到的结论一： _；结论二： 。(2分)
（3）我们在研究电流与电压的关系时，移动滑片P的目的是： ；而在研究电流与电阻的关系时，移动滑片P的目的是： 。(2分)

20．为了测出小灯泡的电阻（估计6－10Ω），小宇选用了电流表、电压表、两节干电池、滑动变阻器、开关、导线等器材，请你帮他完成：
（1）连接实验实物图（2分）

（2）连接电路时，应将开关 ；闭合开关前，滑动变阻器的滑片应滑到阻值_______处。（2分）
（3）这次测量中，电流表的示数是0．3A，电压表的示数如图2所示，则小灯泡的电阻是________Ω。（1分）
四、计算题（第21、22题每题4分，第23、24每题6分，满分20分。）
21、如图所示，已知电阻R1=5Ω，电流表A1的示数为I1=1A，电流表A的示数为I=1.5A，求：（1）R1两端的电压；（1分） （2）R2的电流；（1分） （3）R2的阻值；（1分） （4）电路的总电阻。（1分）

22、如图所示的电路中，电源电压不变，当S、S1闭合，S2断开时，电压表示数为8V，当S、S1、S2都闭合时，电压表示数为12V，电流表示为1.5A。求：（1）电源电压；（1分）（2）R2的阻值（3分）

23.如图所示，电源电压不变，已知R1=6欧，R2=4欧，当S1和S2都闭合时，电流表A1的示数为1A，电流表A的示数为2.5A，求：
R2
R3
S2
S1
R1
①电阻R3的阻值和电压表的示数。（3分）
②当S1和S2都断开时，电流表A1、A和电压表V的示数。（3分）

24. 如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器上标有“40Ω、2A”的字样，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是多少？（6分）
