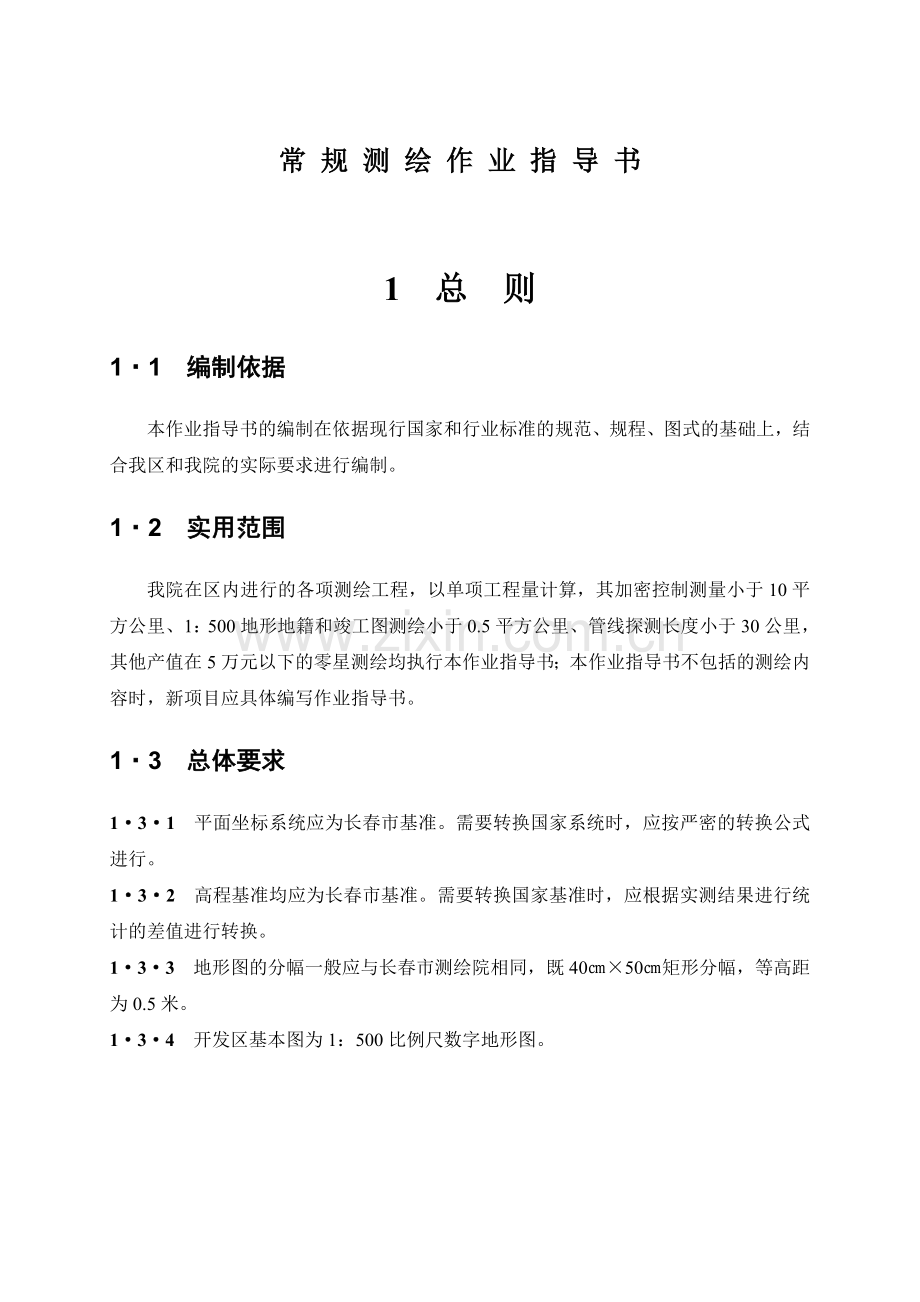

常 规 测 绘 作 业 指 导 书1 总 则11 编制依据本作业指导书的编制在依据现行国家和行业标准的规范、规程、图式的基础上，结合我区和我院的实际要求进行编制。12 实用范围我院在区内进行的各项测绘工程，以单项工程量计算，其加密控制测量小于10平方公里、1：500地形地籍和竣工图测绘小于0.5平方公里、管线探测长度小于30公里，其他产值在5万元以下的零星测绘均执行本作业指导书；本作业指导书不包括的测绘内容时，新项目应具体编写作业指导书。13 总体要求131 平面坐标系统应为长春市基准。需要转换国家系统时，应按严密的转换公式进行。132 高程基准均应为长春市基准。需要转换国家基准时，应根据实测结果进行统计的差值进行转换。133 地形图的分幅一般应与长春市测绘院相同，既4050矩形分幅，等高距为0.5米。134 开发区基本图为1：500比例尺数字地形图。2 加密控制测量21 加密控制测量的目的 进行加密控制测量的目的是为了满足长春经济技术开发区内地形测绘、地籍测绘、管线测绘、施工定位测量、房产测绘等工程测量的需要。22 加密控制等级要求 平面加密控制测量的等级为四等、一、二、三级导线或D、E级GPS测量；高程加密控制测量的等级为三、四等水准测量。23 已有资料我区基本控制自1994年至今已进行多次测量，具体如表23-1： 已 有 控 制 测 量 成 果 表23-1年 份施 测 单 位项 目 内 容测 区工 作 量精 度 状 况1994、5吉林有色地勘局测绘队四等导线测量自由大路以南30点三等水准测量15点1997、10长春经济技术开发区测绘院四等导线测量自由大路以北25点三等水准测量点2002、7四平地勘测绘院D级GPS测量经开二道合作区点四等水准测量点2003、10四平地勘测绘院与开发区测绘院C级GPS测量兴隆山测区点D级GPS测量点三等水准测量点四等水准测量点上述测绘成果精度完全可以满足进一步加密要求，且大部点位保存良好。1994年以来在此基础上每年都进行加密控制测量，其点位破坏数量较大，需要经常进行加密测量。24 作业依据加密控制测量的作业依据为：1 城市测量规范 CJJ899 行业标准2 工程测量规范 GB 5002693 国家标准3 测绘产品检查验收规定 CH 100295 行业标准 4 国家三、四等水准测量规范 CH 1289891 行业标准5 中、短程光电测距规范 GB /T168181997 国家标准 6 全球定位系统（GPS）测量规范 GB /T16818199 国家标准7 发布执行的本作业指导书25 选点埋石根据已有的测区1：10000地形图，将全部水准点、导线点，C、D级GPS点，绘在图上进行网点布设；实地埋石应严格遵照点位布设图，同时要考虑GPS点位观测条件。点位基本要求如下：周围应便于安置接受机设备和操作，视野开阔，视场内障碍物的高度角不宜超过15；远离大功率无线电发射源（如电视台、电台、微波站等），其距离不小于200m；远离高压输电线和微波无线电信号传送通道，其距离不得小于50m；附近不应有强烈反射卫星信号的物件（如大型建筑物等）；交通便利，并有利于其他测量手段扩展和联测；地面基础稳定，易于点的保存。还要考虑本点要与临近点相互通视。图上设计点位如在实地不能满足以上GPS观测条件的要综合实地情况进行调整移动。标石类型为：三等和C级GPS点埋设普通钢管标；四等和D级GPS以下点位埋设柱石，柏油公路可钉设钢钎。点之记的绘制按全球定位系统（GPS）测量规范附录B17页认真填写并详细绘出标石类型。水准点三等以上应埋设普通钢管标或墙上水准标志。26 网图布设261 GPS网图布设C、D级的GPS连测方式为边连式，异步闭和环的边数C级网6、D级网8；在保证以上条件下，依据GPS点埋设图设计C、D级GPS控制网连测示意图。GPS网相邻边长之比不宜超过1:3。262 导线网图布设导线网应布设成多边形格网，当加密面积较小时可布设成单线、单结点或多结点导线网；导线相邻边长之比不宜超过1:3。闭合环或附合导线长度四等小于10公里、一级小于3.6公里、二级小于2.4公里、三级小于1.5公里，平均边长四等1600米、一级300米、二级200米、三级120米；导线网中结点与高级点间或结点与结点间的导线长度，不应大于附合导线规定长度的0.7倍；当附合导线长度短于规定长度的1/3时，导线全长的绝对闭合差不应大于13厘米；导线的总长和平均边长可放长至1.5倍，但其绝对闭合差不应大于26厘米；当附合导线的边数超过12条时，其测角精度应提高一个等级。263 水准网图布设在测区内两个以上高等级点的基础上进行加密，布设成环线结点网，直接提供地形测图所必需的高程控制点；水准网中结点与结点、结点与高级点间附合路线长度，不应超过10.5公里；水准点编号采用平面控制点的编号。264 控制点的编号控制点的编号可用地名、街路名的汉语拼音的第一字母加流水号进行编号。27 观测准备 按规范对仪器进行检验，并将仪器检验报告随成果上交。271 GPS观测准备天线的安置应符合以下条件：对中误差不应大于3mm；天线集成体上的圆水准气泡必须居中。送交仪检部门检定时，双频GPS接收机必须做中长基线检验，双频和单频GPS接收机都要做天线相位中心偏差检验。272 导线观测准备一测区开始作业前对使用中的全站仪应按要求进行如下检验与校正：1 光电照准系统共轴性或平行性检验与校正。2 测尺频率的检验。3 仪器内部符合精度的检验。4 周期误差的测定。5 加常数和乘常数的测定。6 仪器外部符合精度的检验。7 光学对中器的检验与校正。273 水准观测准备水准仪视准轴与水准管轴夹角i，不得大于20秒；水准标尺的米间隔平均真长与名义长之差，对于线条式因瓦标尺不得大于0.10mm，对于区格式木质标尺不应大于0.50mm；水准测量采用中丝法读数，直读距离，观测顺序为后后前前。采用单程测量；使用补偿式自动安平水准仪观测的操作程序与气泡式水准仪相同，观测前圆水准器应精确校准，观测时应严格置平；四等水准测量可采用尺台作转点尺承。观测应在标尺分划线成像清晰稳定时进行，若成像欠佳，应酌情缩短视线长度；每一测段站数应为偶数。28 观测作业281 GPS观测作业观测组必须严格遵守调度命令，按调度员指令统一开机和关机。开机后检验有关指示灯显示正常后，方可逐项填写测量手簿中的点号、仪器高、开机时间、时段号。观测过程中要向调度员报告点号、观测条件及仪器接收信号状况等信息。统一关机后要再量测仪器高，两次量测不得大于3mm。如发现异常情况或未预料到的情况，应记录在测量手簿的备注栏内，并及时报告调度员。按调度员安排进行下一时段作业。282 导线观测作业1 水平角观测水平角观测只有两个方向时按左、右角法进行观测，超过两个方向时按方向法观测。（）方向观测法的观测程序如下：l 将仪器照准零方向标的，按观测度盘对好度盘和零方向。l 顺时针方向旋转照准部12周后精确照准零方向标的，进行水平度盘测微器读数（重合对径分划线二次）。l 顺时针方向旋转照准部，精确照准2方向标的，进行水平度盘测微器读数（重合对径分划线二次）；顺时针方向旋转照准部依次进行3、4、n方向的观测，最后闭合至零方向。l 纵转望远镜，逆时针方向12周后，精确照准2方向标的，进行水平度盘测微器读数（重合对径分划线二次）。l 顺时针方向旋转照准部，按上半测回观测的相反次序依次观测至零方向。以上操作为一测回。（）左、右角法观测程序左、右角法观测程序就是在总测回数中，应以奇数测回和偶数测回（各为总测回数的一半）分别观测导线前进方向的左角和右角。观测右角时仍以左角起始方向为准变换度盘位置。左角和右角分别取中数得1和2后，按1+2-360=所计算的值（即测站圆周角闭合差）， 四等不超过5.0、一级导线不超过10.0、二级导线不超过15.0、三级导线不超过20.0。（） 导线测量水平角观测的技术要求如表282-1：导线测量水平角观测的技术要求 表282-1等 级测角中误差（）方 向 观 测 测 回 数方位角闭合差（）（为测站数）DJ1DJ1DJ1四等465n一级2410n二级1316n三级1224n （4）方向观测法各项限差应符合表282-2各项规定。 方向观测法各项限差表 表282-2等 级光学测微器两次重合读数差半 测 回归 零 差一 测 回 较 差同 一 方 向各 测 回 较 差2 边长观测（）四等导线边长测量应往返观测，使用级测距仪时观测两测回，使用级测距仪时观测四测回，一、二、三级导线只进行往测，一级两测回，二、三级一测回。一测回是指照准目标一次读数四次。使用级测距仪时，一测回读数较差，单程测回间较差；使用级测距仪时，一测回读数较差，单程测回间较差。（） 气象数据的测定应按表282-3要求进行： 气 象 数 据 的 测 定 要 求 表282-3等 级最 小 读 数测定的时间间隔气象数据的取用温度（）气压（）四等边0.（或0.）一测站始末测边两端的平均值一级网边0.（或）每边测定一次观测一端的数据二级网边0.（或）一时段始末各测定一次取平均值作为各边的气象数据三级网边0.（或）一时段始末各测定一次取平均值作为各边的气象数据（） 测距边的倾斜改正可用两端点的高差，也可以用观测的垂直角进行改正。283 水准观测作业水准观测视线长度：DS3水准仪小于等于80m，视线高度三丝能读数；DS1水准仪，采用因瓦标尺，视线长度小于等于100m，视线高度三丝能读数。前后视距差小于等于5.0m，任一测站上前后视距累积差小于等于10.0m。水准测量测站观测限差：基辅分划或黑红面读数的差不应大于3mm，基辅分划或黑红面所测高差之差不应大于5mm。外业记录要求：外业手薄应按统一的格式装订成册，每册之页码应予编号，已编号的各页不得撕去，记录中间不得留下空页；四等水准测量或支线水准测量的往测与返测，可记于同一本手薄中；水准路线与支线的观测结果，须分册记录。一切外业原始观测值和记事项目，必须在现场直接记录于手薄中。记录项目：在每一测段的始末，工作间歇的前后及中间气候变化时，须记录观测日期、时间、天气、呈像、前后标尺号数；每测站前后标尺的视距中丝读数。电子记录：三四等水准测量，应优先使用电子记录方式，记录方法与要求按ZB A76 003测量外业电子记录基本规定、ZB A76 005水准测量电子记录规定执行。手工记录：一切外业原始观测值和记事项目的文字与数字，应用铅笔记录，力求清晰端正，不得潦草模糊；手薄中任何原始记录不得擦去或涂改。对原始记录有错误的数字（只限于米、分米的读数）与文字，应仔细核对后以单线划去，在其上方写出正确数字与文字，并在备注栏内注明原因。同一测站内不得有两处原始数字连环涂改；对作废的观测记录，应以单线划去，并注明重测原因及重测结果记于何处。重测记录须加注“重测”二字。29 平差计算291 GPS基线解算和网平差均采用Smart3100的Point32软件进行；导线网和水准网平差可采用北京清华山维、广东开思、哈测校平差软件进行。292 精度要求l GPS测量最弱相邻点边长相对中误差：C级为1/60000、D级为1/40000、E级为1/20000。l 光电测距导线的主要技术指标如表292-1： 光电测距导线的主要技术指标 表292-1等 级测距中误差（）测角中误差（）导线全长相对闭合差四等182.51/40000一级1551/14000二级1581/10000三级15121/6000 l 三等水准精度要求每公里高差中数中误差3mm、全中误差w6mm；附合路线或环线闭合差12；四等水准精度要求每公里高差中数中误差5mm、全中误差w10mm；附合路线或环线闭合差20，为附合路线或环线长度，以公里为单位。210 其他2101 质量保证的措施和要求l 自检 外业组应对测量平差计算资料进行100%检查、其他资料200%检查。l 过程检查 作业组自检完的全部资料交队项目负责人，项目负责人进行过程检查。l 院级检查验收 项目负责人进行过程检查完的全部资料交生产技术科，由生产技术科进行最后的院级检查验收。2102 安全生产l 为按时完成生产任务，必须安全生产。l 作业组要团结友爱并团结好当地群众，遵纪守法。l 测区内行人、车辆密集，实施测量时要注意人身、仪器安全，防止资料及公私财产丢失。2103 提交资料l GPS测量任务完成后提交测量技术报告、检查验收资料、选点图、成果表、计算资料、观测资料、仪检资料、点之记及数据光盘等。l 导线测量任务完成后提交测量技术报告、检查验收资料、选点图、成果表、计算资料、观测资料、仪检资料、点之记及数据光盘等。l 水准测量任务完成后提交水准路线图、水准仪检验资料、观测手薄、数据光盘及技术报告、检查验收资料。3 1:500比例尺地形图测绘31 地形图测绘的目的地形图的测绘包括地形修测和补测。因我区基本比例尺地形图已经全部成图完毕，但由于开发建设速度较快，地形地物变化较大，为了保证规划设计、土地利用、拆迁施工的顺利进行，我们必须适时地进行修测和补测，为各部门、单位提供现状地形图数据。32 已有资料的分析利用目前我院所掌握的全区地形图数据，主要为1999年以来进行实测的1:500比例尺地形图，现势性较强，精度较高，但由于成图方法不一，地形图精度不够均匀。下面分五个区域进行分析利用。321 洋浦大街以西地区该区域面积约23平方公里，全部为2002年地籍调查时的成图区域，且2004年春季又进行了补测，现势性较好，精度较高，地物点的点位中误差在6左右，地形点的高程中误差在10左右，成图方法为利用目前统一要求使用的广州开思成图软件进行。所以，该区域地形图利用价值最高。在进行修测和补测时只进行地形地物有变化的区域进行测绘，填加原图即可。322 洋浦大街以东地区这一地区面积约27平方公里，全部为1999年成图区域。成图方法为吉林省地理信息工程院按传统的航测成图，利用的是当年6月24日航摄的1:4000比例尺航片，影响了成图精度，地物点的点位中误差在12左右，地形点的高程中误差在15左右。目前我院正利用广州开思成图软件在进行数据转换，使之与全区在数据格式、分层编码相统一。所以，该区域地形图只能满足目前需要，建议在今后修测和补测时，按分区分片或分幅进行，逐步地提高该区域地形图的精度。323 经开与二道合作区这一地区面积约17平方公里，全部为2002年成图区域。成图方法为利用目前统一要求使用的广州开思成图软件进行。现势性较好，精度较高，地物点的点位中误差在10左右，地形点的高程中误差在12左右，所以，该区域地形图利用价值最高。在进行修测和补测时只进行地形地物有变化的区域进行测绘，没有变化的区域进行适当的检测和修正，再填加原图即可。324 兴隆山南部区域这一地区面积约32平方公里，全部为2003年成图区域。成图方法为利用目前统一要求使用的广州开思成图软件进行。现势性较好，精度较高，地物点的点位中误差在10左右，地形点的高程中误差在12左右，所以，该区域地形图利用价值较高。在进行修测和补测时只进行地形地物有变化的区域进行测绘，没有变化的区域进行适当的检测和修正，再填加原图即可。325 兴隆山北部区域这一地区面积约33平方公里，全部为2004年成图区域。成图方法为吉林省地理信息工程院按自行开发、编码按国家现行要求的软件航测成图，利用的是2004年10月15日航摄的1:3000比例尺真彩色航片，该区域地形图现势性较好，精度较高，地物点的点位中误差在10左右，地形点的高程中误差在12左右，所以，该区域地形图利用价值较高。在进行修测和补测时只进行地形地物有变化的区域进行测绘，没有变化的区域进行适当的检测和修正，再填加原图即可。33 作业依据及总体要求331 执行技术标准1、城市测量规范CJJ899 行业标准；2、1:500、:1000、1:2000地形图图式 GB/T 79291995 国家标准；3、1:500、1:1000、1:2000地形图数字化规范 GB/T 1716011997 国家标准；4、1:500、1:1000、1:2000地形图要素与分类代码 GB/1480493 国家标准；5、测绘产品检查验收规定 CH 100295 行业标准；6、测绘产品质量评定标准 CH 100295 行业标准；7、本作业指导书。332 总体要求l 测图比例尺为1:500，等高距为0.5米。l 图根点相对于图根起算点的点位中误差，实地不得大于5；高程中误差不得大于5（1/10等高距）。l 图上地物点相对于邻近图根点的点位中误差13，围墙与主要建筑物的角点相对于邻近图根点的点位中误差5；邻近地物点间距中误差10，围墙与主要建筑物的角点间距中误差5。l 高程注记点相对于邻近图根点的高程中误差15，等高线插求点相对于邻近图根点的高程中误差17，有明显铺装面的高程注记点（如检查井盖、路面、有水泥面的墙角等）相对于邻近图根点的高程中误差7。34 图根控制341 选点1、 测站视场内地平高度角15度以上不能有障碍物，以免遮挡卫星信号。2、 GPS点必须保证能与临近一个GPS点通视，为了便于GPS的外业测量，GPS点应选在交通便利的地方。3、 应充分考虑避免GPS信号多路径效应的问题。4、 点位应远离大功率无线电发射源，其距离不得小于200米，并远离高压输电线，其距离不得小于50米。5、 点位钉以钢钎或木桩，要保证坚实稳定，易于长期保存，并应有利于安全作业。342 图根平面控制测量1、 图根GPS测量按E级GPS测量标准执行。由于边长较短，相邻点最弱边相对闭合差不低于1/14000。2、 图根导线测量l 图根导线测量的技术要求应满足：符合导线长度不超过900米，平均边长80米，导线相对闭合差1/4000，DJ6型全站仪观测一测回，方位角闭合差20.0n（n为测站数），边长单程一测回，可直读平距（以进行加乘常数改正）。采用概略平差方法计算。l 对于个别隐蔽地区，图根导线无法附合时，允许布设不超过三条边的测距支导线，支导线总长不超过200米，采用全站仪测距，单程观测一测回；水平角在起始点应联测两个已知方向，其他测站观测一测回。343 图根高程控制测量1、 直接水准测量图根水准测量可布设为附合路线、闭合环或结点网，起闭于一个水准点的闭合环，必须检测成果的正确性。高级点间的附合路线或闭合环线长度不得大于8Km，结点间路线长度不得大于6Km，支线长度不得大于4Km。应使用DS3级水准仪，其“i”角应小于20，按中丝法单程观测（支线应往返）估读至毫米，视距不宜超过100米，前后视距离宜相等。路线闭合差不得超过40L（）（L为路线长度，按Km计）；图根水准计算可简单配赋，高程取至厘米。2、 三角高程导线测量图根三角高程导线应起闭于高等级水准点上，边数不得超过12条，边数超过规定时应布设成结点网。图根三角高程导线垂直角应对向观测一测回，单向观测二测回；垂直角较差和指标差较差25，对向观测和单向两次高差较差0.4*S米（S为边长，按Km计），各方向推算的高程较差0.1米，附合路线或环线闭合差40S（S为边长，按Km计）。三角高程观测边长大于400米时，应考虑地球曲率和折光差的影响。计算三角高程时，角度应取至秒，高差取至厘米。35 外业测图351 地形图测绘方法及要求l 采用全站仪数字化成图法进行测绘；困难碎部点可用交会法和图解法。l 仪器对中的偏差不得大于1厘米；定向应准确照准；用已知点检查测站高程时，其较差不应大于7。l 全站仪测图时，测地物点的最大视距不超过160米，只测地形点时最大视距不超过300米。l 地形图上的高程注记点的密度均匀，平均密度为20米，高程点注记至厘米；地形变换点、道路中心、街道交叉中心、建筑物的墙基角和相应的地面、检查井井盖、桥面以及广场、庭院空地、草坪等均应测设高程注记点。小面积闭合的等高线和地形不明显的等高线应加示坡线。352 地形图测绘内容及取舍l 测量控制点 所有测量控制点均应表示，分子为点名，分母为高程，注记至厘米。l 居民地及垣栅 居民地的各类建构筑物及主要附属设施应准确测绘外围轮廓，如实反映建筑轮廓特征；房屋的轮廓以外墙基角为准，建筑材料性质除砖混的省略，其余标注；楼房应注名楼层；建筑中的楼房用实线表示，并加注“建”字；建筑物和围墙轮廓凸凹小于0.2米、简单房屋小于0.3米时，可用直线连接；房屋天井应表示；围墙、栅栏、栏杆可根据其永久性、规整性、重要性等综合考虑取舍。l 工矿建构筑物及其设施 工矿建构筑物及其设施应准确表示位置、形状和性质等特征；用不依比例尺符号表示的应准确测定其定位点和定位线；依比例尺符号表示的应准确测定外围轮廓。l 交通及附属设施 交通及附属设施的测绘应准确反映道路的类别和等级，正确处理与其他要素的关系；铁路的轨顶、街路的路中、道路交叉处、桥面应测注高程，隧道、涵洞应测注底面高程；道路在图上1520标注路名、等级、编码、铺面材料，铺面材料改变处用点线分开；路堤、路堑应按实际宽度绘出边界，并应在坡顶、坡角适当测注高程；高速公路及其附属设施应实际测绘；桥梁应实测桥头、桥身和桥墩位置，加注建筑结构。l 管线及附属设施 永久性的电力线、电信线均应准确表示，电杆、铁塔位置应实测，杆与杆之间可不连线，但要做到线类分明、走向连贯；架空的、地面上的、有管堤的管道均应施测，分别表示，并注记传输物质的名称，架空管线的直线部分的支架密集时可适当取舍；地下管线的检修井实测表示。l 水系及附属设施 各类水涯线及水系的附属设施均应表示，根据需要测注水深；当水涯线与陡坎线在图上的投影距离小于1时以陡坎线符号表示，河流宽度小于1米、沟渠小于2米的用单线表示。l 地貌和土质 地貌和土质的测绘应正确表示其形态、类别和分布特征；自然形态的地貌宜用等高线表示，崩塌残蚀地貌、坡、坎和其他特殊地貌应用相应符号或用等高线配合符号表示；各种天然形成和人工修筑的坡、坎，其坡度在70度以上时按陡坎表示70度以下为斜坡，斜坡在图上投影小于2时以陡坎符号表示；当坡坎比高小于1/2等高距或长度小于2.5米时，可不表示，坡坎密集时可适当取舍；较大的稻田梗应表示，为了今后计算土方。l 植被 地形图上应反映植被的类别特征和范围分布；区内旱田分布较广，故省略旱田符号；田埂宽度大于0.5米的用双线表示，小于0.5米的用单线表示，田块内加注有代表性的高程注记。l 名称及注记 要求对各种名称、说明注记和数字注记准确注出；居民地、道路、水系、单位、广场等的名称应正确注记。l 需要配合表示的地物地貌 两个中心重合或接近时，重要的准确表示，次要的移位0.3表示；独立地物与其他地物重合时，独立地物完整表示，其他地物间隔0.3表示；建筑物边线与坎上沿重合时，舍去坎的上沿线，建筑物边线与坎上沿接近时，坎的上沿线可移位0.3表示；多种植被混生时，可选主要的、不超过三种符号配置表示；地类界与有实物的线状地物线重合时，可省略不绘，与无实物的线状符号重合时，可将地类界移位0.3表示。等高线遇到房屋、围墙、双线路、路堤、路堑、坑穴、陡坎、斜坡、池塘、河流以及注记均应中断。36 其他361 质量保证的措施和要求l 自检 外业组应对测量数据进行100%检查、其他资料200%检查。l 过程检查 作业组自检完的全部资料交队项目负责人，项目负责人进行过程检查。l 院级检查验收 项目负责人进行过程检查完的全部资料（含纸质图）交生产技术科，由生产技术科进行最后的院级检查验收。362 安全生产l 为按时完成生产任务，必须安全生产。l 作业组要团结友爱并团结好当地群众，遵纪守法。l 测区内行人、车辆密集，实施测量时要注意人身、仪器安全，防止资料及公私财产丢失。363 提交资料l 面积超过0.5平方公里时，提交分幅图数据光盘、技术报告。l 分幅图数据（文件夹和光盘）。l 检查验收资料。4 地籍测量41 地籍测量的现状411 长春经济技术开发区洋浦大街以西于2002年全部进行完了地籍测量工作，兴隆山区预计于2004年10月份之前完成城镇、村屯地籍测量任务。全区原50平方公里于2002年全部进行了土地详查工作，兴隆山区预计年底完成土地详查工作，届时新旧两区将统一汇总、统一编制长春经济技术开发区土地利用现状图。42 变更地籍测量421 变更地籍调查工作，由区国土资源局完成。变更地籍测量工作，应在变更地籍调查完成之后进行。422 变更地籍测量是测量分割和合并的宗地的地籍要素。包括变更地籍调查资料核实，变更界址点测量，变更后宗地图测绘、面积量算和地籍图修测。423 变更地籍测量的方法一律采用解析法测量，其精度要求应按2002年长春经济技术开发区地籍调查技术设计书执行，精度指标不能降低。424 用于变更地籍测量的控制点及其精度要求应满足长春经济技术开发区地籍调查技术设计书的有关规定。425 权属变更点的测量均应以地籍平面控制点和原界址点为依据，首先检测本宗地与相邻宗地间距无误后，再进行变更测量。测量方法和要求按长春经济技术开发区地籍调查技术设计书的有关规定执行。426 宗地变更后的编号应符合下列规定：l 宗地第一次分割后的各宗地以原编号的支号顺序编列，如原18宗地分割3块宗地，分割后的宗地编号分别为18-1、18-2、18-3。分割后的宗地发生第二次分割，则分割后的各宗地编号，按分割支号后再加支号顺序编号，如18-2又变更分割为2块宗地，则编号分别为18-2-1、18-2-2。l 当数宗地合并为一宗地时，使用其中最小宗地号，其余宗地号一律不再使用。如将原宗地号16、18、21、22四个宗地合并为一个宗地时，合并后的宗地编号为16。427 采用解析法分割宗地应符合下列要求：l 分割点在原界址边上的，已经埋设界桩时，应丈量距两界址点与原边长进行误差配赋后，再计算分割点坐标；未埋设界址桩时，按给定的数据计算分割点坐标，于实地放样点位，埋设界桩并进行检测。l 分割点在原宗地内部时，按实地分割点测定其坐标。实地没有分割点的，按给定的几何关系计算分割点坐标，于实地放样点位，埋设界桩并进行检测。428 宗地分割后的面积计算采用计算机进行，应检查分割后与分割前的面积是否存在计算错误，无误后对原有的地籍图、表、资料进行修正。429 地籍图的修测应符合下列规定：l 修测的主要内容包括各级行政界限、宗地界、新增主要地物及地籍变更编号和注记。l 修测在原数据地籍分幅图上进行，修测的方法主要采用全站仪解析法测绘。l 新测界址点对邻近图根点的点位中误差、界址点间距中误差、界址点与邻近地物点间距中误差均5，地物点相对于邻近图根点的点位中误差13，邻近地物点间距中误差10。l 当一幅图需要修测的面积超过1/2时，宜全幅重测。修测中发现原图地籍、地物有明显错误时，其差值大于22中误差时，应予以纠正。43 其他431 质量保证的措施和要求l 自检 外业组应对测量数据进行100%检查、其他资料200%检查。l 过程检查 作业组自检完的全部资料交队项目负责人，项目负责人进行过程检查。l 院级检查验收 项目负责人进行过程检查完的全部资料（含纸质图）交生产技术科，由生产技术科进行最后的院级检查验收。432 安全生产l 为按时完成生产任务，必须安全生产。l 作业组要团结友爱并团结好当地群众，遵纪守法。l 测区内行人、车辆密集，实施测量时要注意人身、仪器安全，防止资料及公私财产丢失。433 提交资料l 界址点成果、丈量记录、面积计算成果、面积汇总和统计表、宗地图、。l 地籍分幅图数据（文件夹）。l 检查验收资料。5 城市工程测量51 城市工程测量的内容城市工程测量是指城市规划道路定线测量、建筑用地界址拨定测量、城市建筑工程定位测量、城市工程测图、市政工程测量、地下管线现状测量和地下普通建（构）筑工程现状测量。城市工程测量是城市规划、建设具体实施的有效保证和进行设计、施工、管理的必要依据。 52 定线、拨地测量521 定线、拨地测量工作，是城市规划测量的主要内容，定线、拨地测量应按规划建设局和国土资源局下发的项目建设用地批件进行，一般均注明红线或征地坐标，未注明的按已给的条件可计算出坐标。522 道路定线l 道路定线的中轴线点、拨地界址点相对于邻近高级控制点的点位中误差不应大于5。区内一、二级以上控制点均可作为起算点使用。当道路附近无控制点时，可沿道路附近布设导线，也可用GPS定位系统按E级精度加密控制点；当点位距道路中线点较远，需用支导线引测时，支导线不允许超过两站，且水平角和边长均观测一测回，支导线总长不超过500米，端点应测固定角检查。l 放线采用全站仪极坐标法，首先检验经过规划建设局审批的道路平面图坐标计算的正确性，然后将起算点坐标、道路中点坐标通过计算机输入到全站仪，再到野外进行实地放线。定位时测站距应放点位距离不得超过200米。一般先放道路交叉点，然后在其中一点上设站，以另一点为零方向，检查与起算点的夹角,无误后，放百米桩或整十米桩。然后到另一点以同样的方法向起点方向放百米桩或整十米桩；中间应放重合点，重合点点位误差不得大于5。l 工作完成后作业人员要进行自检，测量数据进行100%检查，然后将放线资料交队检查员进行队级检查, 对测量数据进行100%检查，检查后上交院生产技术科进行院级检查验收，检查内容包括起算数据、放线数据是否正确、测量方法是否合理、资料内容是否齐全。生产过程和检查过程的责任人必须做到检查意见明确、内容填写齐全、不得空项、亲自签字、责任清楚。l 最后提交资料内容齐全，其内容和装订顺序为：封面、生产过程记录表、放线报告、道路平面图、检查记录。523 拨地测量l 拨地测量的目的就是将地块的范围予以确定，精度要求较高，拨地界址点相对于邻近高级控制点的点位中误差不应大于5。区内一、二级以上控制点均可作为起算点使用。当地块附近无控制点时，可沿地块附近布设导线，也可用GPS定位系统按E级精度加密控制点；当控制点距应放点较远，需用支导线引测时，支导线不允许超过两站，且水平角和边长均观测一测回，支导线总长不超过500米，端点应设站测固定角检核。l 放线采用全站仪极坐标法，首先检验经过规划建设局、国土资源局审批的用地位置图坐标计算的正确性，然后将起算点坐标、用地角点坐标通过计算机输入到全站仪，再到野外进行实地放线。定位时测站距应放点位距离不得超过200米。 拨地界址点相对于邻近高级控制点的点位中误差不应大于5。l 工作完成后作业人员要进行自检，测量数据进行100%检查，然后将放线资料交队检查员进行队级检查, 对测量数据进行100%检查，检查后上交院生产技术科进行院级检查验收，检查内容包括起算数据、放线数据是否正确、测量方法是否合理、资料内容是否齐全。生产过程和检查过程的责任人必须做到检查意见明确、内容填写齐全、不得空项、亲自签字、责任清楚。l 最后提交资料内容齐全，其内容和装订顺序为：封面、生产过程记录表、放线报告、征地图。53 建筑物定位测量531 建筑物定位测量与建筑物施工放样不完全相同，建筑物定位测量就是将经过规划建设局审批后的总平图上的建筑物，按设计位置经过测量的方法标定到实际位置，放线点一般是建筑物的轴线交点或建筑物角点。532 建筑物定位测量的方法，一般采用全站仪极坐标法进行。区内一、二级以上控制点均可作为起算点使用。当地块附近无控制点时，可沿地块附近布设导线和GPS加密控制点；当控制点距应放点较远，需用支导线引测时，支导线不允许超过两站，且水平角和边长均观测半测回，支导线总长不超过500米，端点应测固定角检核。应放点位相对于邻近高级控制点的点位中误差不应大于5。一般每个独立建筑物定位的起算点要相对独立，独立的小区或厂区建筑物定位一般应建立独立的等级不低于二级导线和E级GPS网。大型建筑物放线时,应先放一个长边后,以两端点设站按角度和边长放其他点位,以提高内部符合精度。为防止粗差出现，定位后应进行相关位置检查。533 建筑物施工定位内部符合的主要技术要求，应符合表533-1的规定。 建筑物施工定位的主要技术要求 表533-1建筑物结构特征边长中误差角度中误差（）高差中误差（）金属结构、装配结构、建筑高度100120m、跨度3036m1/200005115层以上建筑、建筑高度60100 m、跨度1830m1/10000102515层建筑、建筑高度1560 m、跨度
