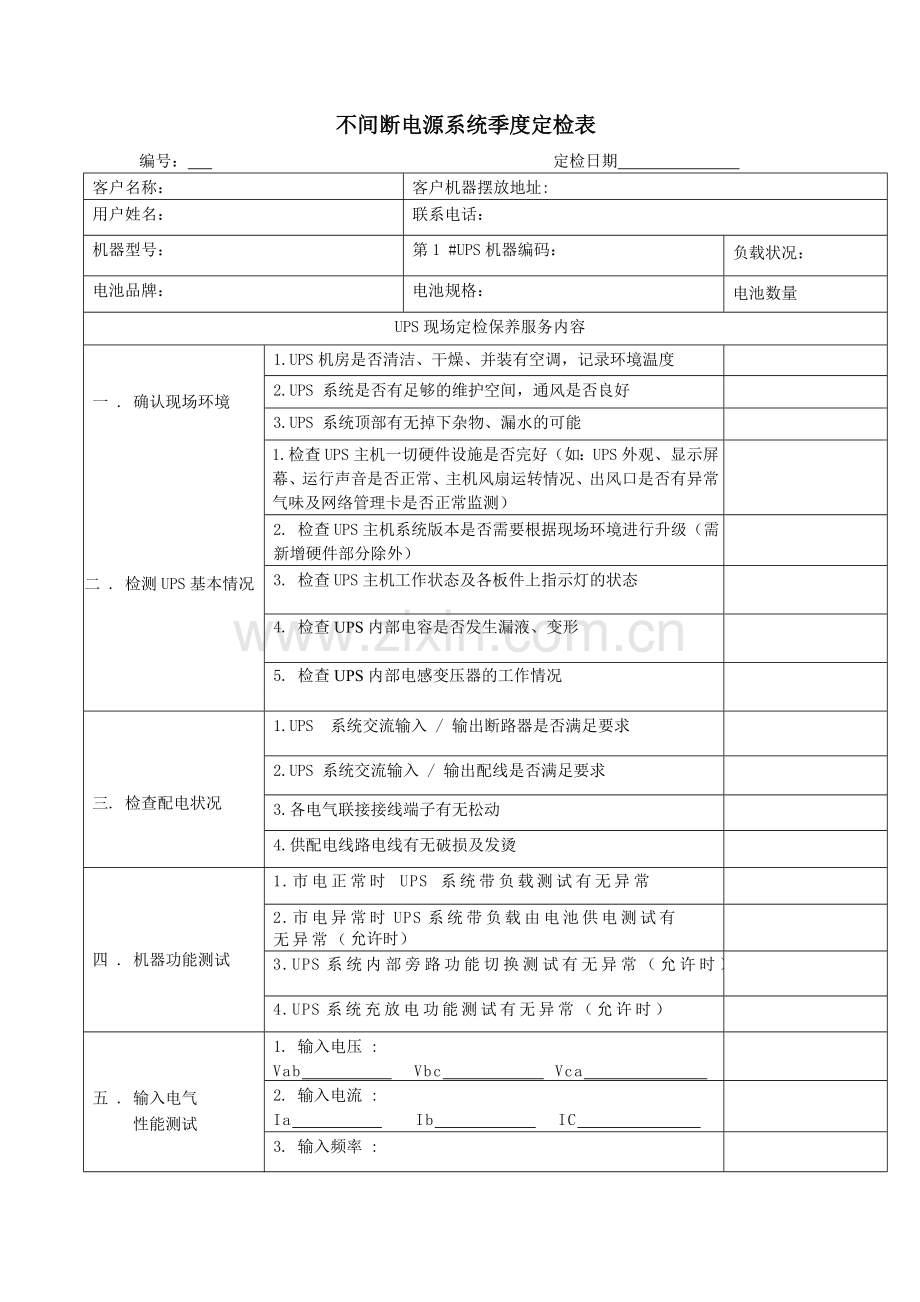

不间断电源系统季度定检表
编号： 定检日期
客户名称：
客户机器摆放地址:
用户姓名：
联系电话：
机器型号：
第1 #UPS机器编码：
负载状况：
电池品牌：
电池规格：
电池数量
UPS现场定检保养服务内容

一 . 确认现场环境
1.UPS机房是否清洁、干燥、并装有空调，记录环境温度

2.UPS 系统是否有足够的维护空间，通风是否良好

3.UPS 系统顶部有无掉下杂物、漏水的可能

二 . 检测UPS基本情况
1. 检查UPS主机一切硬件设施是否完好（如：UPS外观、显示屏幕、运行声音是否正常、主机风扇运转情况、出风口是否有异常气味及网络管理卡是否正常监测）

2. 检查UPS主机系统版本是否需要根据现场环境进行升级（需新增硬件部分除外）

3. 检查UPS主机工作状态及各板件上指示灯的状态

4. 检查UPS内部电容是否发生漏液、变形

5. 检查UPS内部电感变压器的工作情况

三. 检查配电状况
1.UPS 系统交流输入 / 输出断路器是否满足要求

2.UPS 系统交流输入 / 输出配线是否满足要求

3.各电气联接接线端子有无松动

4.供配电线路电线有无破损及发烫

四 . 机器功能测试
1.市电正常时 UPS 系统带负载测试有无异常

2.市电异常时UPS系统带负载由电池供电测试有
无异常（允许时）

3.UPS系统内部旁路功能切换测试有无异常（允许时）

4.UPS系统充放电功能测试有无异常（允许时）

五 . 输入电气
性能测试
1. 输入电压 :
Vab Vbc Vca

2. 输入电流 :
Ia Ib IC

3. 输入频率 :

六 . 输出电气

性能测试
1. 输出电压 :
Van Vbn Vcn

2. 输出电流 :
Ia Ib IC

3. 输出频率 :

七 . 三相负载分布
（均衡）状况

1.当前负载： KW， UPS标称总功率： KVA， 已使用 %

八 . 电池基本情况
1. 电池摆放位置及维护检测空间描述

2. 电池外观检查有无变形

3. 电池极柱检查有无漏液及腐蚀现象

4. 电池之间，电池与主机之间连接检查是否有松动及氧化

九 . 电池性能检查（以内阻检测为辅，电压检测为主）
1. 充电电压：

2. 电池开路电压：

3. 必要时对电池进行放电检测，检测单节电池放电电压小于
10.8V为异常，当发现异常电池时，必须在电池表面做△标记
（在客户允许的情况下进行，检测数据见表二）

现场服务工程师检测意见：

客户意见及建议：

为确保客户充分享受XXXX所提供的优质服务,提高并改善我们的服务质量,请您详细阅读上述相应信息.如确认无误,请在客户签字处签字.谢谢!

深圳XXXX公司 深圳市XXXX公司

客户签名: 现场服务工程师:

年 月 日 年 月 日

不间断电源系统季度定检表
编号： 定检日期
客户名称：
客户机器摆放地址:
用户姓名：
联系电话：
机器型号：
第2 #UPS机器编码：
负载状况：
电池品牌：
电池规格：
电池数量
UPS现场定检保养服务内容

一 . 确认现场环境
1.UPS机房是否清洁、干燥、并装有空调，记录环境温度

2.UPS 系统是否有足够的维护空间，通风是否良好

3.UPS 系统顶部有无掉下杂物、漏水的可能

二 . 检测UPS基本情况
1. 检查UPS主机一切硬件设施是否完好（如：UPS外观、显示屏幕、运行声音是否正常、主机风扇运转情况、出风口是否有异常气味及网络管理卡是否正常监测）

2. 检查UPS主机系统版本是否需要根据现场环境进行升级（需新增硬件部分除外）

3. 检查UPS主机工作状态及各板件上指示灯的状态

4. 检查UPS内部电容是否发生漏液、变形

5. 检查UPS内部电感变压器的工作情况

三. 检查配电状况
1.UPS 系统交流输入 / 输出断路器是否满足要求

2.UPS 系统交流输入 / 输出配线是否满足要求

3.各电气联接接线端子有无松动

4.供配电线路电线有无破损及发烫

四 . 机器功能测试
1.市电正常时 UPS 系统带负载测试有无异常

2.市电异常时UPS系统带负载由电池供电测试有
无异常（允许时）

3.UPS系统内部旁路功能切换测试有无异常（允许时）

4.UPS系统充放电功能测试有无异常（允许时）

五 . 输入电气
性能测试
1. 输入电压 :
Vab Vbc Vca

2. 输入电流 :
Ia Ib IC

3. 输入频率 :

六 . 输出电气

性能测试
1. 输出电压 :
Van Vbn Vcn

2. 输出电流 :
Ia Ib IC

3. 输出频率 :

七 . 三相负载分布
（均衡）状况

1.当前负载： KW， UPS标称总功率： KVA， 已使用 %

八 . 电池基本情况
1. 电池摆放位置及维护检测空间描述

2. 电池外观检查有无变形

3. 电池极柱检查有无漏液及腐蚀现象

4. 电池之间，电池与主机之间连接检查是否有松动及氧化

九 . 电池性能检查（以内阻检测为辅，电压检测为主）
1. 充电电压：

2. 电池开路电压：

3. 必要时对电池进行放电检测，检测单节电池放电电压小于
10.8V为异常，当发现异常电池时，必须在电池表面做△标记
（在客户允许的情况下进行，检测数据见表二）

现场服务工程师检测意见：

客户意见及建议：

为确保客户充分享受XXXX科技所提供的优质服务,提高并改善我们的服务质量,请您详细阅读上述相应信息.如确认无误,请在客户签字处签字.谢谢!

深圳XXXX公司 深圳市XXXX公司

客户签名: 现场服务工程师:

年 月 日 年 月 日
