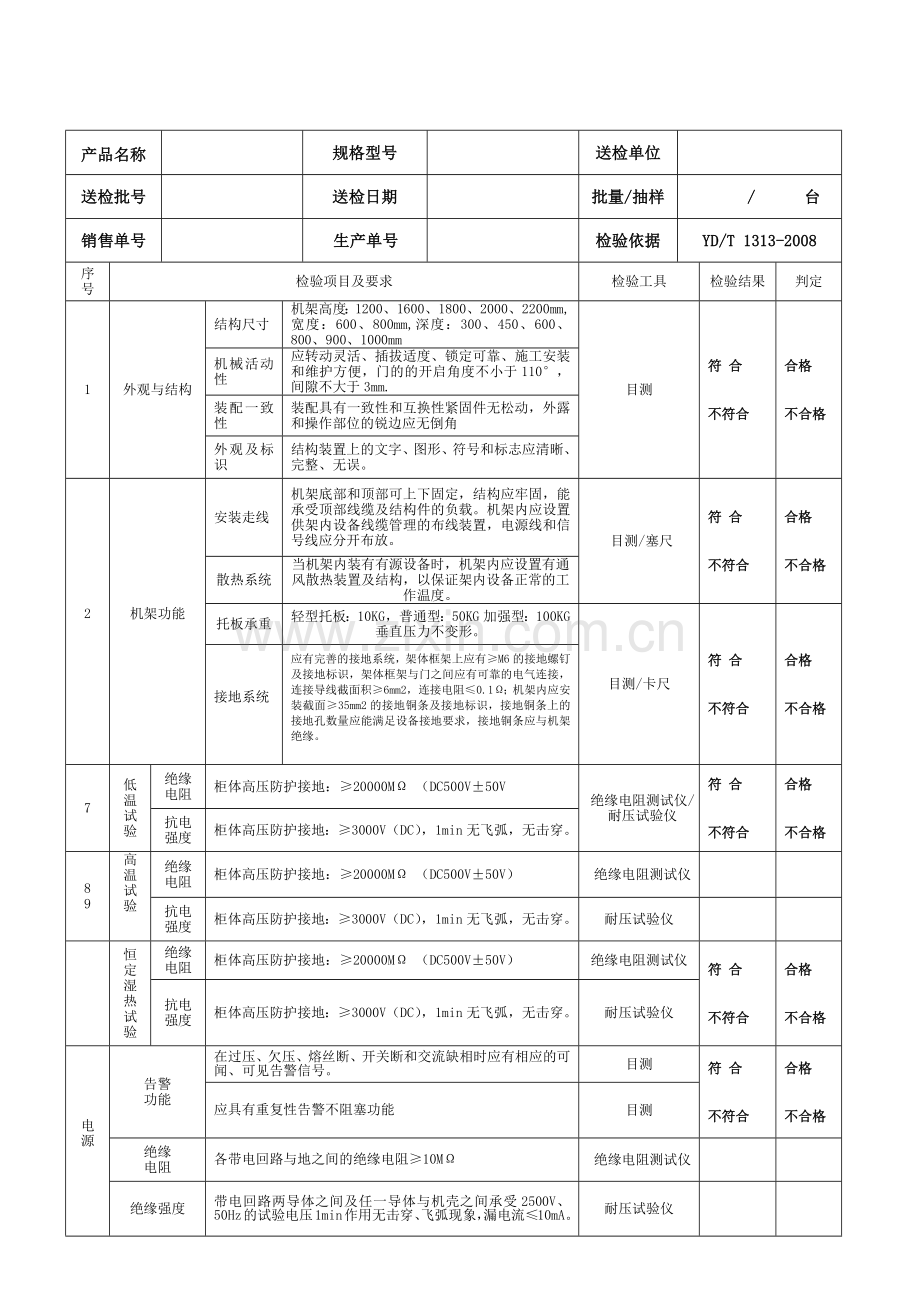

产品名称规格型号送检单位送检批号送检日期批量/抽样 /　台销售单号生产单号检验依据 YD/T 1313-2008 序号检验项目及要求检验工具检验结果判定 1 外观与结构结构尺寸机架高度：1200、1600、1800、2000、2200mm,宽度：600、800mm,深度：300、450、600、800、900、1000mm 目测符合不符合合格不合格机械活动性应转动灵活、插拔适度、锁定可靠、施工安装和维护方便，门的的开启角度不小于110°，间隙不大于3mm. 装配一致性装配具有一致性和互换性紧固件无松动，外露和操作部位的锐边应无倒角外观及标识结构装置上的文字、图形、符号和标志应清晰、完整、无误。 2 机架功能安装走线机架底部和顶部可上下固定，结构应牢固，能承受顶部线缆及结构件的负载。机架内应设置供架内设备线缆管理的布线装置，电源线和信号线应分开布放。目测/塞尺符合不符合合格不合格散热系统当机架内装有有源设备时，机架内应设置有通风散热装置及结构，以保证架内设备正常的工作温度。托板承重轻型托板：10KG，普通型：50KG加强型：100KG垂直压力不变形。目测/卡尺符合不符合合格不合格接地系统应有完善的接地系统，架体框架上应有≥M6的接地螺钉及接地标识，架体框架与门之间应有可靠的电气连接，连接导线截面积≥6mm2，连接电阻≤0.1Ω；机架内应安装截面≥35mm2的接地铜条及接地标识，接地铜条上的接地孔数量应能满足设备接地要求，接地铜条应与机架绝缘。 7 低温试验绝缘电阻柜体高压防护接地：≥20000MΩ （DC500V±50V 绝缘电阻测试仪/耐压试验仪符合不符合合格不合格抗电强度柜体高压防护接地：≥3000V（DC），1min无飞弧，无击穿。 8 9 高温试验绝缘电阻柜体高压防护接地：≥20000MΩ （DC500V±50V）绝缘电阻测试仪抗电强度柜体高压防护接地：≥3000V（DC），1min无飞弧，无击穿。耐压试验仪恒定湿热试验绝缘电阻柜体高压防护接地：≥20000MΩ （DC500V±50V）绝缘电阻测试仪符合不符合合格不合格抗电强度柜体高压防护接地：≥3000V（DC），1min无飞弧，无击穿。耐压试验仪电源告警功能在过压、欠压、熔丝断、开关断和交流缺相时应有相应的可闻、可见告警信号。目测符合不符合合格不合格应具有重复性告警不阻塞功能目测绝缘电阻各带电回路与地之间的绝缘电阻≥10MΩ 绝缘电阻测试仪绝缘强度带电回路两导体之间及任一导体与机壳之间承受2500V、50Hz的试验电压1min作用无击穿、飞弧现象，漏电流≤10mA。耐压试验仪 ODF单元★ 光纤连接器 □ 回波损耗≥50dB（UPC） □ 回波损耗≥60dB（APC）插回损测试仪符合不符合合格不合格 □ 插入损耗≤0.3dB（UPC） □ 插入损耗≤0.3dB（APC）插回损测试仪 DDF单元绝缘电阻绝缘电阻≥1000MΩ （DC500V）绝缘电阻测试仪抗电强度抗电强度≥1000V（AC），50Hz/1min无飞弧，无击穿。耐压试验仪 MDF单元保安单元常温电阻ΔRa－Rb＜1.5Ω, Ra(b) ＜ 22Ω 保安单元智能测试仪符合不符合合格不合格直流击穿电压190V＜U＜260V 绝缘电阻≥1000MΩ （DC100V）接触电阻＜7mΩ 数字微欧表限流特性：详见检验规范限流特性试验仪过电压冲击恢复时间≤30mS(半导体管) 冲击恢复时间试验仪接线排绝缘电阻≥1000MΩ （DC500V）绝缘电阻测试仪符合不符合合格不合格抗电强度≥1000V（AC），50Hz/1min无飞弧，无击穿。耐压测试仪接线端子片导通性（横排）数字万用表告警性能（直排）直流电源 9 包装标识 1、包装箱标识有产品型号、名称、数量、重量（毛重）、外形尺寸。 2、包装无破损现象；内包装填充直角和包角的珍珠棉。 3、产品合格证；目测符合不符合合格不合格配置器件是否按出货通知单的要求配置 □ 是 □ 否配置器件数量：　　套（系统）　　　配置器件抽检数量：　　　　　套（系统） □尾纤型号：数量：　条 □保安单元型号：数量：只 □适配器型号：数量：只 □横排型号：　数量：只 □直排型号：　数量：　只 □DDF 型号：　　　　　　数量：　　系统 □电缆头型号：数量：只结　论 □合格台 □ 不合格台 □ 返工合格台备　注带“★”项目为可先项目，根据实际的配置情况检测。检验审批日期
