浅谈彩钢瓦屋面光伏电站安装及注意事项样本.docx

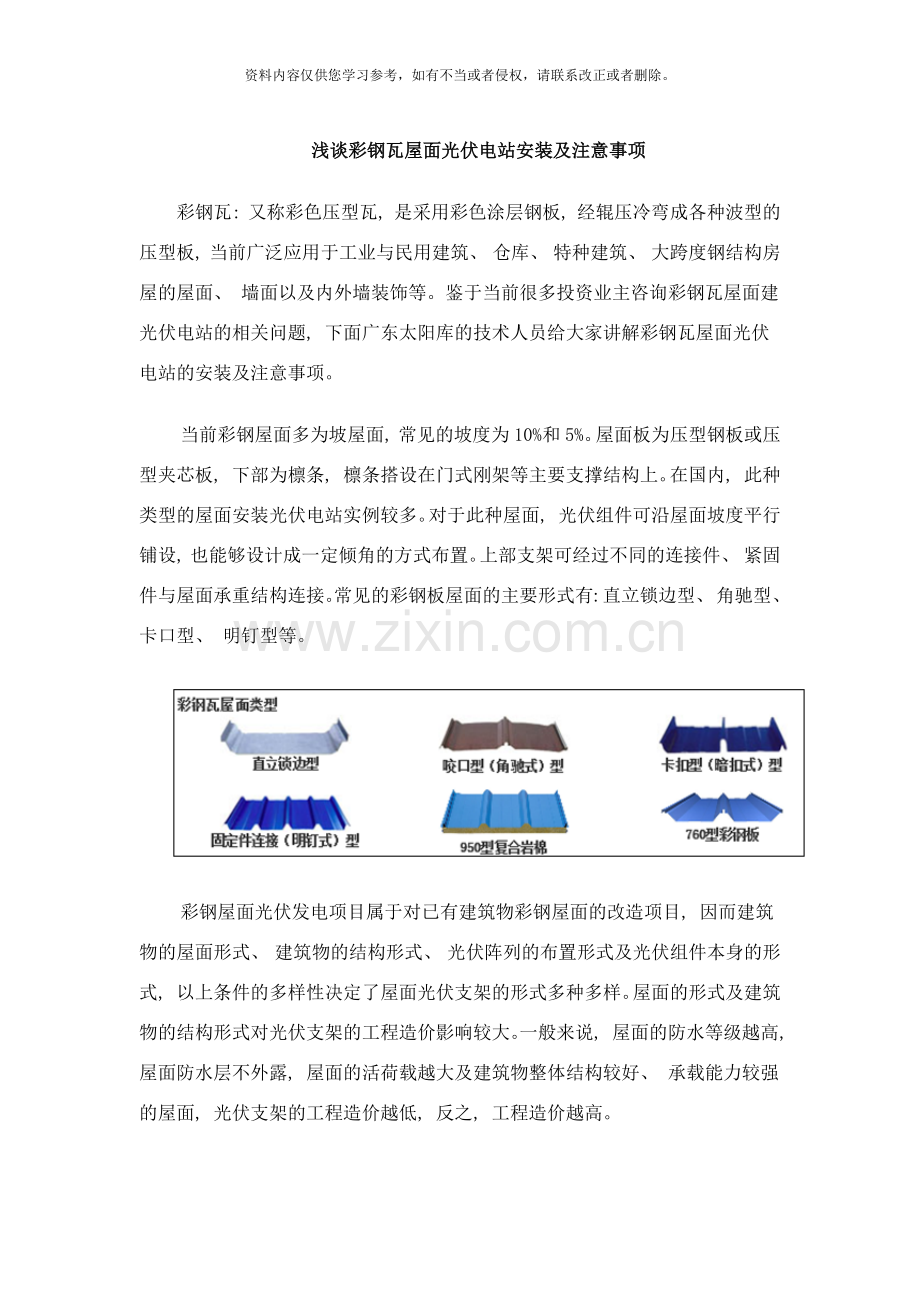

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。浅谈彩钢瓦屋面光伏电站安装及注意事项彩钢瓦: 又称彩色压型瓦, 是采用彩色涂层钢板, 经辊压冷弯成各种波型的压型板, 当前广泛应用于工业与民用建筑、 仓库、 特种建筑、 大跨度钢结构房屋的屋面、 墙面以及内外墙装饰等。鉴于当前很多投资业主咨询彩钢瓦屋面建光伏电站的相关问题, 下面广东太阳库的技术人员给大家讲解彩钢瓦屋面光伏电站的安装及注意事项。当前彩钢屋面多为坡屋面, 常见的坡度为10%和5%。屋面板为压型钢板或压型夹芯板, 下部为檩条, 檩条搭设在门式刚架等主要支撑结构上。在国内, 此种类型的屋面安装光伏电站实例较多。对于此种屋面, 光伏组件可沿屋面坡度平行铺设, 也能够设计成一定倾角的方式布置。上部支架可经过不同的连接件、 紧固件与屋面承重结构连接。常见的彩钢板屋面的主要形式有: 直立锁边型、 角驰型、 卡口型、 明钉型等。彩钢屋面光伏发电项目属于对已有建筑物彩钢屋面的改造项目, 因而建筑物的屋面形式、 建筑物的结构形式、 光伏阵列的布置形式及光伏组件本身的形式, 以上条件的多样性决定了屋面光伏支架的形式多种多样。屋面的形式及建筑物的结构形式对光伏支架的工程造价影响较大。一般来说, 屋面的防水等级越高, 屋面防水层不外露, 屋面的活荷载越大及建筑物整体结构较好、 承载能力较强的屋面, 光伏支架的工程造价越低, 反之, 工程造价越高。彩钢瓦屋面电站设计方案中有几个重要的注意事项: 一、 明确光伏组件的形式及铺设方式, 清楚原有建筑物的屋面形式。二、 清楚原有建筑物的结构形式并对主要结构受力构件进行核算。三、 根据原有建筑物的屋面形式、 结构形式、 光伏阵列的布置形式、 光伏组件本身的形式、 结构核算结果及可能的施工措施等多项条件, 给出各种可行的支架布置方案, 确定最优的布置方式。四、 屋面光伏电站项目有其施工上的特殊性, 综合考虑现场施工条件, 选择合适的施工工艺, 并给出施工中的注意事项、 施工保护剂安全施工措施等。彩钢瓦屋顶光伏发电影响的九个因素: 一、 太阳的辐射量;二、 电池组件的安装角度;三、 电池组件的效益;四、 整个组件的组合损失;五、 电池组件的温度特性;六、 最大输出功率跟踪(MPPT);七、 线路的损失;八、 尘土覆盖遮光造成的发电量损失;九、 逆变器、 控制器效率对电站发电量具有一定影响。工程施工中遇到的问题和改进的建议及措施: 一、 采用最佳的支撑方案和倾角方案, 来解决积水、 积尘和高温带来的影响。在建设光伏电站时, 能够利用屋顶彩钢瓦坡度来进行评估。彩钢瓦基本与工业相关, 彩钢瓦在夏天的时候温度很高, 高温对发电效率会有一些影响。二、 光伏组件采用横向排列, 减少阴影面积, 提高有效利用面积, 从而增加发电效率。三、 夏季时, 彩钢瓦经暴晒后温度非常高, 加之工业厂房本身的室内温度比较高, 这样对组件的发电效率十分有影响。在彩钢瓦上增设喷洒装置, 既利于电站的降温, 又利于瓦面的降温。四、 设计合理的组串走线, 降低线缆长度与线损。五、 使用组串式逆变器, 提高弱光利用率, 逆变器低电压启动, 综合利用时数提高。
