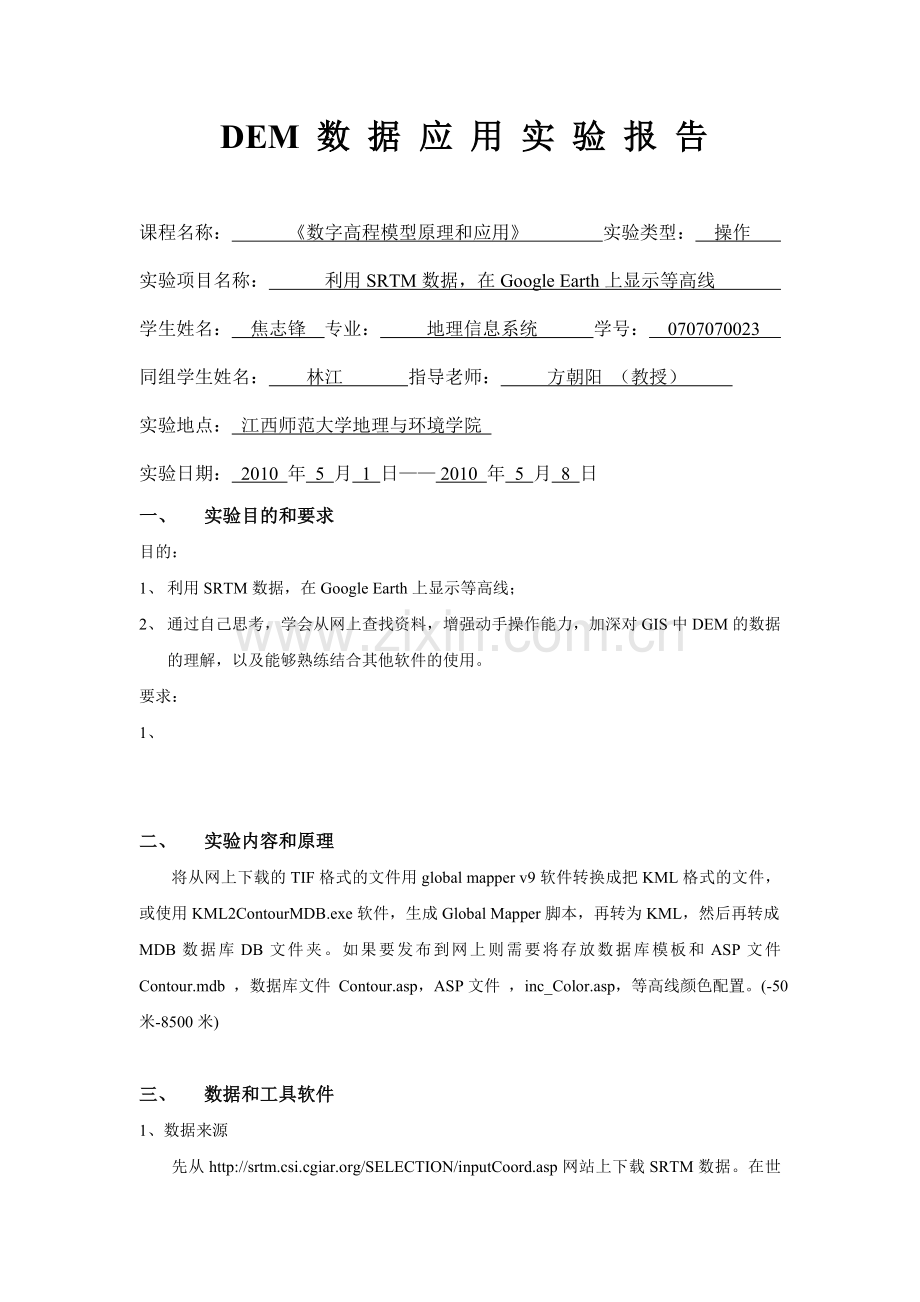

DEM 数 据 应 用 实 验 报 告

课程名称： 《数字高程模型原理和应用》 实验类型： 操作
实验项目名称： 利用SRTM数据，在Google Earth上显示等高线
学生姓名： 焦志锋 专业： 地理信息系统 学号： 0707070023
同组学生姓名： 林江 指导老师： 　方朝阳 （教授）
实验地点： 江西师范大学地理与环境学院
实验日期： 2010 年 5 月 1 日—— 2010 年 5 月 8 日
一、 实验目的和要求
目的：
1、 利用SRTM数据，在Google Earth上显示等高线；
2、 通过自己思考，学会从网上查找资料，增强动手操作能力，加深对GIS中DEM的数据的理解，以及能够熟练结合其他软件的使用。
要求：
1、

二、 实验内容和原理
将从网上下载的TIF格式的文件用global mapper v9软件转换成把KML格式的文件，或使用KML2ContourMDB.exe软件，生成Global Mapper脚本，再转为KML，然后再转成MDB数据库DB文件夹。如果要发布到网上则需要将存放数据库模板和ASP文件 Contour.mdb ，数据库文件 Contour.asp，ASP文件 ，inc_Color.asp，等高线颜色配置。(-50米-8500米)

三、 数据和工具软件
1、数据来源
先从http://srtm.csi.cgiar.org/SELECTION/inputCoord.asp网站上下载SRTM数据。在世界地图上，先选取你要下载的区域，然后下载GeoTIF数据。（我这里以老师交给我的任务为例，选取strm_60_07.tif，当然我们也可以选其他的地区的数据，但都要下载，每个区域有60多兆的样子）。下载来的文件是ZIP压缩文件，请先解压，解压来的文件名如Z_60_07.TIF，请不要修改文件名。 (备注：下载的时候选择TIF格式而不是选择ASC格式，因为有些人因为下载ASC格式，而没有用，又重下了一次。至于为什么不能选用ASC格式的数据，我就不知道了。)
2、工具
1.如果电脑上还没有安装Global Mapper v9，请先下载安装。 破解文件，安装完第一个文件后，把这个压缩文件中的global_mapper9.exe复制到安装文件夹中即可（至于为什么这样做我也不知道，而且我不知道这样做是否起了作用）。当然，首先还要装Google Earth。
2.下载KML2ContourMDB.exe软件（这个工具是从CSDN论坛中下载的，需要1个资源分，期中甚至有如何做的步骤，据网上传说是一个非常牛B的人写的）。
3.安装IIS5/6（个人觉得没必要，除非你要发布。我没有发布，原因有二：其一、这个软件，我的电脑安装不了，好像是因为配置的问题；其二：发布这个东西没有多大的意义。发布的少不够，发布的多电脑又吃不消。光我这个东东做了我半天，还不包括找资料的时间）。

四、 操作方法与实验步骤
1.把TIF转为KML.
运行KML2ContourMDB.exe，点击[GeoTIFF转KML]按钮，然后在弹出的新窗口中，分别执行以下操作：[添加文件]->选择解压后的tif文件->[转换]->在下面的文本框中生成Global Mapper脚本->[运行]。(备注：添加TIF文件的时候，你先要把TIF文件strm_59_5.tif文件名中的strm改成Z，即文件名为Z_59_5.tif，否则会提示”tm”错误什么的)

弹出如下对话框，点击添加文件，添加我们从网上下载的TIF 数据。
然后点击转换，生成如下的Global Mapper脚本，最后点击运行。

生成的Global Mapper脚本的功能为生成等高线，精度为50米，然后再保存为KML文件。如果整块转换，需要的时间太长(有多长？P41.8A超2.83，内存512M，虚拟内存1G，硬盘灯红了2个多小时后，提示转换失败，抓狂)，所以把每块再分成5个小块转换，原来一块有5x5度，现在变成5x(1度x5)。虽然这样处理，但每块处理起来，还是需要30分钟左右(要有耐心，或者电脑平时不用时再处理)。转换后每个TIF转出来的KML大概在100M-300M左右，所以如果处理的文件较多，注意硬盘的剩余空间。 我的KML总共有200多M 。
经过漫长的等待之后，CPU的终于降到2-3%，进程管理器中的global_mapper9.exe进程也消失了，说明转换已经完成，在刚才存放TIF的文件夹中，已经生成多个KML文件(每个TIF生成5个KML)。

2.KML转为MDB，这样才方便我们搜索。
运行KML2ContourMDB.exe，执行如下操作：
[添加文件]->选择KML文件->[开始导入]->等待完成

开始运行，这个过程所花费的时间比较长，大概半个多小时的样子。导入到数据库后，按每个KML各导入到一个表中，每个TIF生成一个MDB文件。分文件是为了方便管理，一个TIF导入后，生成的MDB文件就有100-300M左右，导入10个就得几G，文件太大，难管理。分表是为了优化，根据请求的经纬度自动计算MDB文件名和表名。

另外在转换过程中，进度条最终定格在99%即表示完成，而非在100%。如下所示：
4.发布 （没必要）
1.把DB文件夹下所有的文件复制到你的网站文件夹或IIS虚拟文件夹中。
2.在GE中，添加一个Netlink，网址指向你的刚发布的网址，如http://localhost/Contour/Contour.asp (通过帖子的浏览，据说添加netlink的时候的网址最后要加一个问号，即添加的网址应该为http://localhost/Contour/Contour.asp?，而不是上面的网址，另外我也修改了asp文件中的一个文件名错误，这一点也是帖子的作者告知的。发布的时候请务必保证路径和Contour.asp文件中的ASP路径完全一致)
5.完成。
我们只要从原数据存放的位置找到生成的KML 数据，双击打开。如下所示：
这是Z_60_7_1的KML 文件。所谓KML 文件时带坐标的文件。
附：下面我们来介绍另一种方法，即用Global Mapper v9 来完成。
此目的为创建等高线。步骤如下：
在contour interval 栏中 可以自定义其等高线的值。

生成的等高线如下：

放大之后，我们可以看到其实，它是有等高线值的。

下一步是生成矢量数据，转换成KML文件

步骤如下：

如果不撤销，生成的将是KMZ 文件。24M，比KML 的108M 还小，但我不知道它们的区别在哪，貌似没有太大的差别，但数据量差很多。

生成的KML 文件在GE中显示如下。

五、 实验结果记录和分析
我所有的文件如下，占了我600多兆的资源。

放大其中的图，可以清楚的看到如下的等高线显示在Google Earth 上。

再放大一点。

通过鼠标对等高线的单击，可以显示其高程值。然而，网上的高手却是能够将等高线直接显示其上，有待继续探索。

下面我插入一张网上的照片，高手做的。以便对比，我们看到地图上显示了高程值，
而且颜色也不一样。

技术尚且粗糙，有待改进

这是每条线要素，有最高值和最低值。
六、 讨论、心得
1. 我们所遇到的问题都是别人已经解决了的问题，真正的问题是我们能提出的问题。所以很多问题都是可以从网上找得到解决的答案，而且五花八门，没有对与错，只有更适合。
2. 找资料花费了我们很多时间，但正是因为这些被浪费的时间，让我们从对不熟悉的事物有了一个逐渐了解的过程。
3. 在这个过程中，林江同学的本色发挥，为我的工作提供了必要的数据来源以及关键性的技术支持。
4. 值得一提的是，下载的global mapper 软件对于有的功能需要注册之后才能用，而注册需要钱，但伟大的中国人民是可爱的，为我等普通老百姓提供了技术支持，在此感谢他们。
5. （Global mapper 9.2 注册码 通用 ：用户名：sHAOgE 注册码：3945957702）
6. 导入KML时，占用大量的资源，而且让我郁闷的是完成后的KML 文件不能在Google earth 直接显示其等高线的值，因为网上有高手将它办到了。看来我们的技术有待提高啊！
7. 最后就是，处理这个要有耐心，毕竟数据量这么多。

引用文献：利用 SRTM 数据，在Google Earth 上显示等高线 作者：一支鱼刺（真名不详）
GE 上做等高线地形图 作者：不详

最后对于这个实习，我想应该还有许多不足之处，希望老师能够及时指出，以便我们尽快更正。谢谢！
