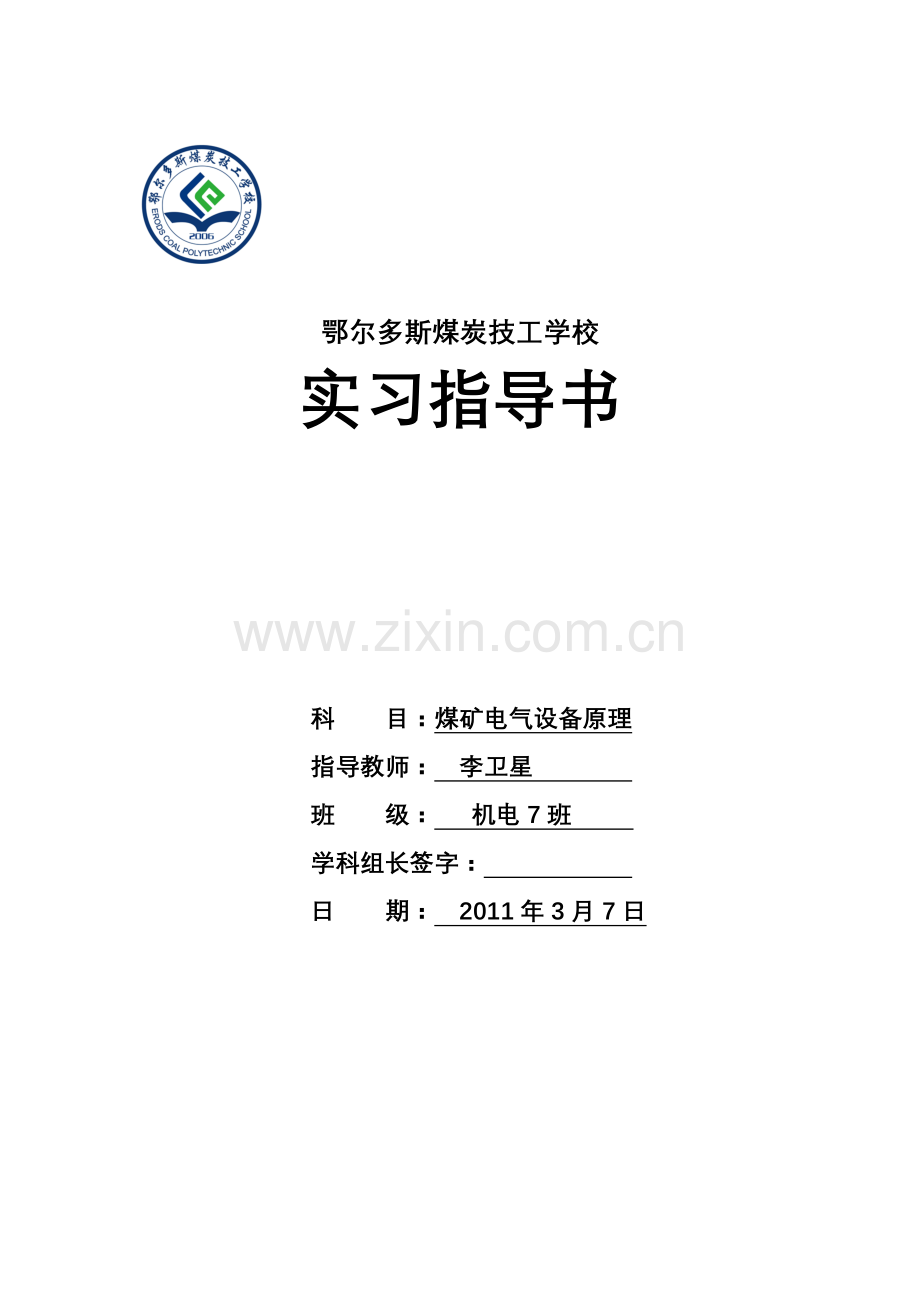

鄂尔多斯煤炭技工学校
实习指导书

科 目：煤矿电气设备原理
指导教师： 李卫星
班 级： 机电7班
学科组长签字：
日 期： 2011年3月7日

电气设备运行实习室安全操作规程
1、在进行电气设备运行与维修操作时，必须听从实习教师安排，严格遵守各种安全操作规程和规定。
2、要按照安全用电及各类设备的正确操作方法操作。
3、操作时，要严格遵守送停电操作的规定，认真检查线路、电源、设备是否正常，防止事故发生。
4、在邻近带电部分操作时，要保证有可靠的安全距离。
5、操作前应检查工具的绝缘手柄、绝缘鞋和手套等安全用具的绝缘性能是否良好，有问题的应立即更换，并应作定期检查。
6、发现有人触电，要立即采取正确的抢救措施。
7、对于出现故障的电气设备、装置和线路，不能继续使用，必须及时进行检修。
8、必须严格遵照操作规程进行运行操作，合上电源时，应先合隔离开关，再合负荷开关；切断电源时，应先断开负荷开关，再断开隔离开关。
9、电气设备要有防潮措施；电气设备在运行时发热，要有良好的通风条件，有的还要有防火措施。
10、所有电气设备的金属外壳，都必须有可靠的保护接地。
11、凡有可能被雷击的电气设备，要安装防雷装置。
12、堆放和搬运各种物资、安装其他设备，要与带电设备和电源线相距一定的安全距离。
13、在搬运可移动电器时，要先切断电源，不允许拖拉电源线来搬移电器。

鄂尔多斯煤炭技工学校

电气设备运行实习室实习制度
1、学生实习守则：
（1）学生进入实习室之前，必须接受安全教育，认真预习实习指导书，准备好工具，服从安排，遵守纪律，必须按照指定的实习要求实习，未经批准不得擅自调换。
（2）认真参加实习，独立完成作业，及时送交实习报告，不得抄袭或臆造。
（3）严格遵守安全操作规程。
（4）实习室内保持安静，不准吵闹。遇到疑难问题，应及时向实习指导教师请教。设备如发生故障，应立即报告实习指导教师，及时处理。
（5）爱护公物，厉行节约。未经实习指导教师同意，不得动用与本实习无关的设备、工具和材料。严格遵守财产物资管理制度。
（6）每日实习完毕后，应将设备、工具、场地进行清理打扫，保持实习室卫生整洁。经实习指导教师同意后，方可离开实习室。
2、学生实习考勤制度：
（1）实习同学必须坚守自己的实习位置，不准在实习室随意走动。不得迟到、早退、旷课。
（2）实习中一般不批事假。确因特殊情况需要请假的，由实习指导老师批准。
（3）因请假耽误的训练内容或项目，应在适当时间补充完成，达到实习规定要求。
（4）考勤结果作为评定实习成绩的内容之一。

鄂尔多斯煤炭技工学校

电气设备运行实习室教学设备管理制度
（1）各类工具必须入柜，并由实习室负责人管理。室内要有相应的防火、防尘、防温等设备。
（2）各类工具、电气设备应分门别类，按照一定顺序定柜、定点安装存放。对于工具、设备的购进要建立验收制度，发现数量短缺或质量问题，必须及时处理。
（4）实习室应建立设备总帐；低值易耗品应建立消耗帐，并做到帐、物相符。
（6）本校教师因教学需要借用工具或设备，必须经实习室负责教师同意，办理借出手续。校外借用，必须通过学校领导批准，方可借出。外借仪器要限期归还，如有损坏应照价赔偿。
（7）设备的日常保养维修，由实习室教师负责，设备完好率应在90%以上。
（8）设备的报废，按规定程序办理。
（9）任何人因违章或玩忽职守造成设备损坏、丢失，应予以赔偿，必要时给予处罚。
（10）实习结束时，各类工具应按原领用数量交回（必要消耗不算）。备品丢失与损坏由责任人按现价赔偿，查不清责任的由集体赔偿。
（11）未经批准，实习学生不得将工具等带出实习场地。

鄂尔多斯煤炭技工学校

实验室消防安全制度

一、 各实验室必须设专人进行管理，规范操作。无关人员不得进入。
二、 对实验人员进行防火安全教育，做到熟悉灭火器性能和使用方法，会报警，会扑救初起火灾，认真贯彻“以防为主，防消结合”的方针。
三、 实习学生和进入人员须先进行安全教育，掌握消防知识，发现火情立即报告，并奋力扑救，尽最大努力保护设备的安全。
四、 试验设备运行期间不得离人。
五、 加强对实验设备的检查，发现火灾隐患及时排除。
六、 实验室不得随意加载电器、私拉电线，不得存放与实验无关的物品。
七、 每月进行一次电源开关、电器和线路的检查。发现故障、老化、破损、绝缘不良等不安全因素，必须及时报修，消除不安全隐患。
八、 实验室要保持整洁卫生，禁止在工作场所吸烟或使用明火。
九、 消防器材齐全，其完好有效，放置醒目易取。
十、 保证安全出口和消防疏散通道畅通，严禁堆放杂物。
十一、 下班必须关闭总电源。

鄂尔多斯煤炭技工学校

实验一 检漏继电器工作原理实验
解说内容；
我们从设备的名称、适用电压、结构、功能、主要元器件和操作方法等方面来介绍。名称是矿用隔爆型检漏继电器，适用电压为660V或380V。结构为圆筒状的隔爆外壳与机芯组成。功能是检测井下电缆的绝缘好坏并补偿电容电流。主要元器件有隔离开关、千欧表、三相电抗器、零序电抗器、试验按钮等操作时先合隔离开关，然后按试验按钮，如果馈电开关跳闸，可正常运行，否则需检修。
一、 实验目的
1、 认识检漏继电器的结构和用途；
2、 掌握各元器件的功能；
3、 明白检漏继电器的工作原理，使学生掌握正确使用检漏继
电器的方法。
二、 实验原理
JY82型检漏继电器原理电路图如下：
三、 试验设备
1、 检漏继电器一台
2、 扳手一套
四、 实验内容
1、 工作原理；
该检漏继电器的工作原理为附加直流电源检测式，适用于380V
或660V对地绝缘的三相三线制电路，其工作原理为：
VC（+）→千欧表→接地极E1和E2并联支路→大地→电网对地绝缘电阻Ru、Rv和Rw→电网U、V、W相→隔离开关QS→三相电抗器1L→零序电抗器2L→直流继电器K→VC（-）
当电网绝缘电阻下降到危险值时，继电器动作使馈电开关的脱扣线圈有电，馈电开关跳闸，切断供电电源，达到漏电保护的目的。
2、 作用及要求；
零序电抗器对电网的对地电容电流起到了一定的补偿作用，大大
的减少了流过人体的电流。《煤矿安全规程》规定每班必须对检漏继电器进行跳闸试验，试验时馈电开关应可靠跳闸。否则，应查明故障，才能合闸送电。
五、 实验总结
1、 掌握检漏继电器的用途。
2、 《煤矿安全规程》的要求。

实验二、三 煤电钻综合保护装置与照明综保的工作原理试验
解说内容；
我们从设备的名称、适用电压、结构、功能、主要元器件和操作方法等方面来介绍。名称是矿用隔爆型煤电钻综合保护装置，适用电压为660V或380V。结构为圆筒状的隔爆外壳与机芯组成。上腔为接线腔，功能是为井下127V煤电钻供电、控制和保护。主要元器件有隔离开关、交流接触器、变压器、插件、直流继电器、一二次侧熔断器、试验按钮等组成。操作时先合隔离开关，然后按短路和漏电试验按钮，如果指示灯亮，可正常运行，否则需检修。解说内容；
我们从设备的名称、适用电压、结构、功能、主要元器件和操作方法等方面来介绍。名称是矿用隔爆型照明、信号综合保护装置，适用电压为660V或380V。结构为圆筒状的隔爆外壳与机芯组成。上腔为接线腔，功能是为井下127V煤电钻供电、控制和保护。主要元器件有隔离开关、交流接触器、变压器、插件、直流继电器、一二次侧熔断器、试验按钮等组成。操作时先合隔离开关，然后按短路和漏电试验按钮，如果指示灯亮，可正常运行，否则需检修。
一、实验目的
1、掌握煤电钻综保的工作原理
2、掌握照明综保的工作原理
二、实验原理；
1、煤电钻综保工作原理；
2、照明信号综保工作原理；
三、实验器材
1、煤电钻综保及照明信号综保各一台
2、扳手一套
四、实验步骤
1、煤电钻综保工作原理；
该装置用于煤矿井下127V煤电钻的供电、控制和保护，具有短路保护、过载保护、漏电保护和远距离停送电功能，适用于380V、660V两个电压等级，该装置的隔爆外壳为圆筒形，壳盖和壳身采用转盖止口结构，外壳上部有一接线箱作为引进或引出电缆用。其电路有主回路、控制回路、漏电保护回路、先导控制回路主成。当煤电钻不启动时，从综保到煤电钻的负荷电缆不带电。
保护装置应可靠接地，辅助接地与主接地距离应大于5m，《煤矿安全规程》规定，每班使用煤电钻时必须对煤电钻综保做一次跳闸试验。采用载频检测方法进行短路保护，一旦电缆出现短路，则首先将载频信号短接，并通过检测装置判别载频信号的消失，给出切断电源的执行指令；采用热继电器进行过载保护；采用附加直流电源检测方式进行漏电保护。该装置内部主要元件有隔离开关、主变压器、热继电器、交流接触器、整流设备、载频信号震荡装置。
2、照明信号综保工作原理；
该装置用与煤矿井下127V照明及信号负载的供电电源，具有控制、短路及漏电保护等功能。该装置外壳为圆筒形，壳盖与壳身采用转盖止口式结构，外壳上部有接线箱作为电缆引入和引出。
电路由主回路、控制回路、和 保护回路组成。主回路由交流接触器分断主电路，控制回路如下；127V（V相）→SB1→接点J1→熔断器FU5→127V(U相)，接触器线圈通电。主触点闭合，127V负荷有电工作，停电时，可按SB2使CJ断电释放，断开主触点。
接线前用500V兆欧表测量绝缘，应不低于5兆欧。主接地极与辅助接地极间距离应大于5米，《煤矿安全规程》规定每班必须做1次跳闸试验。

实验四 BGP9L/6AK高压配电装置的工作原理试验
解说内容；
我们从设备的名称、适用电压、结构、功能、主要元器件和操作方法等方面来介绍。名称是BGP9L-6AK矿用隔爆型高压配电装置，适用电压为6KV。结构为长方体结构。分为前腔和后腔，后上腔进线，后下腔为出线，前腔放置机芯小车。功能是用于煤矿井下中央变电所，控制和保护高压线路。主要元器件有隔离开关、真空断路器、电压互感器、电流互感器、合闸电动机、高压熔断器、分闸电磁铁、连杆机构、单片机等组成。操作有手动和电动两种，手动时用操作杆顺时针旋转，当听到响声即合上。电动操作只需按前门板上的分合闸按钮即可。
一、 试验目的
1、认识高压配电装置各元器件及其功能；
2、能读懂高压配电装置的电路图并能简单叙述其工作原理；
二、实验原理；
高压配电箱是将高压隔离开关、高压断路器、互感器和测量仪表以及保护装置组装在封闭外壳内的一种成套配电装置，用于接受和分配高压电能，控制和保护高压线路或高压电气设备。具有漏电、监视短路、过载、过压和欠压保护等功能。
下面是BGP9L/6AK高压配电装置的电气原理图；
三、实验器材
1、BGP9L/6AK高压配电装置一台，
2、工具一套；
四、实验步骤
1、合闸电路；
按下电动合闸按钮SB1，电压互感器二次三相交流电100V经3Z三相桥式整流，输出130V直流电压，经行程开关、断路器动断触点FK、中间继电器触点J1、直流电动机、合闸按钮SB1回到电源的负极，电动机启动，完成合闸动作。
2、分闸电路；
按下分闸按钮SB2，接通分励脱扣线圈的电源，电磁铁动作，使断路器跳闸，断路器跳闸后，动合辅助触头打开，切断分励线圈电源。
五、实验结论
操作；送电时，先合隔离开关，后合断路器。停电时，先断断路器，后断隔离开关。
实验五 KBZ系列低压馈电开关工作原理的试验
解说内容；
我们从设备的名称、适用电压、结构、功能、主要元器件和操作方法等方面来介绍。名称是KBZ矿用隔爆型低压馈电开关，适用电压为1140V或660V。结构为长方体结构。分为上腔和下腔，上腔进线，下腔为机芯，功能是用于煤矿井下变电所或配电点，控制和保护低压线路。主要元器件有隔离开关、真空断路器、电压互感器、电流互感器、分合闸电磁铁、阻容耦合装置、单片机等组成。操作时先合上隔离开关，然后按前门板上的分合闸按钮即可。
一、实验目的
1、认识KBZ、DW80、DKZB低压馈电开关各元器件;
2、能读懂低压馈电开关的电路图并能简单叙述其工作原理；
二、实验原理
矿用低压隔爆自动馈电开关主要应用于井下变电所或配电点，作为低压配电总开关或分路开关使用。下面是低压馈电开关的电气原理图；

三、实验器材
1、KBZ低压馈电开关一台，低压真空隔爆开关 ；
四、实验步骤
1、1ZD取过载信号、2ZD取短路信号，真空断路器无漏气，失压脱扣线圈吸合、分励脱扣线圈释放，馈电开关即可合闸。
2、当出现短路、过载、漏电、瓦斯超限或真空管漏气时，失压脱口线圈释放，分励脱扣线圈吸合，开关跳闸。
五、实验结论
（1）总馈电开关使用时，必须接检漏继电器。
（2）在回风巷道设置时，必须接瓦斯超限断电仪。
（3）做分支开关使用时，将接线柱26、27短接。
（4）电网电压为660V时，控制变压器一次接在660V抽头上。
实习六 矿用电磁启动器
解说内容；
我们从设备的名称、适用电压、结构、功能、主要元器件和操作方法等方面来介绍。名称是QJZ矿用隔爆型磁力启动器，适用电压为1140V或660V。结构为长方体结构。分为上腔和下腔，上腔进线，下腔为机芯，功能是用于煤矿井下变电所或配电点，控制和保护电动机并能实现电动机的正反转。主要元器件有换向隔离开关、真空断路器、电压互感器、电流互感器、阻容耦合装置、单片机等组成。操作时先合上隔离开关，然后按前门板上的分合闸按钮即可。
一、实验目的
1、认识QJZ系列磁力启动器;
2、能读懂磁力启动器的电路图并能简单叙述其工作原理；
二、实验原理
QJZ-300/1140隔爆型真空磁力起动器电气原理图
三、实验器材
1、QJZ-300/1140隔爆型真空磁力起动器 ；
四、实验步骤
该起动器具有“近控、远控”运行方式选择，多台“程控”方式选择。
① 近控
当门盖上的“近控/远控”开关XNK置于“近控”位置时，按下门上的“起动”控钮，本机实现就地起动。
按下外壳的“停止按钮”，起动器停止工作。
② 远控
当门板上“近控/远控”开关XNK置于“远控”位置，远方“起动/停止”按钮及整流二极管按图7-20（a）方式接线，按下远方起动按钮，开关便可起动。
按门板上的“起动”按钮不起作用，但外壳上的“停止”按钮被按下时即可停机。
③ 多台程控
程控接线见图7-20（a）所示。将后机程控设置为“允许”，按前述设置后机开机延时时间。
五、实验结论
QJZ-300/1140隔爆型真空磁力起动器，是徐州煤矿机械厂制造。适用于含有爆炸性气体（甲烷）和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质。主要用作直接起动/停止或远距离起动/停止矿用隔爆型三相鼠笼异步电动机，并可在停止时进行换向。
在紧急情况下允许使用真空隔离换向开关手柄操作停止电动机。
改换控制变压器原边的接线，并拨动漏电闭锁组件的电压转换开关至660V位置后，亦可用作控制额定电压为660V的隔爆型三相鼠笼异步电动机。
（1）起动器具有失压、短路、过载、漏电闭锁、断相、过电压保护；接触器真空触头的漏气闭锁保护；在远方控制时，防止控制回路发生短路时的自起动保护。
（2）并具有过流、过载、断相、漏电闭锁、漏气显示，电源显示和运行显示。
（3）设有试验开关，当试验开关拨至相应试验位置时，可方便地检查控制线路和保护装置。
（4）起动器整定电流范围。粗调开关K1分5档：10~320A。即，10~20A、20~40A、40~80A、80~160A、160~320A；细调采用时钟式电位器，无级调整。
（5）起动器通断能力。在额定电压下，断路器的分断能力为8IN=2400A，即2400A/25次；极限分断能力4500A/3次。
（6）隔离换向开关分断能力。2400A，左右各3次。
（7）主回路熔断器3FUH、4FUH，其型号为NGT3型，560A/1000V，极限分断能力10kA。
（8）起动器在系统电压不低于额定电压值75%，不高于额定电压值110%范围内，能可靠吸合。
（9）控制方式。就地控制、远方控制、程序控制和反向联锁控制。

实习七 35kV母线并列运行，6kV母线并列运行
一、实训目的
1. 加深对变配电系统倒闸操作原则的理解。
2. 通过实际操作，反复训练熟练掌握倒闸操作方法。
3. 熟练掌握倒闸操作票的填写。
二、变电站系统状态
35kV和6kV的所有隔离开关、断路器都处于分位。
三、运行方式倒闸实例：
这是一种常规供电运行方式；两路进线单独供电。根椐倒闸操作原则，我们编制出其操作票：根据下面的操作票,在装置的控制盘上进行训练。

35kV 1#母线送电倒闸操作票一
编号**********
35kV变电站
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务：对35kV 1#母线进行送电操作
√
顺序
操作项目

1
合上隔离开关QS101

2
合上隔离开关QS103

3
确定隔离开关QS101、QS103处于合位

4
合上断路器QF201

5
合上隔离开关QS107

6
检查35kV1#母线三相电压指示正确

ㄅ（终止符号）
备注：
操作人：*** 监护人：*** 值班负责人***

35kV 1#母线停电倒闸操作票二
编号**********
35kV变电站
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务：对35kV 1#母线进行停电操作
√
顺序
操作项目

1
分断断路器QF201

2
拉开隔离开关QS103、QS101

ㄅ（终止符号）
备注：
操作人：*** 监护人：*** 值班负责人***

6kV 1#母线送电倒闸操作票三
编号**********
6kV变电站
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务：对6kV 1#母线进行送电操作
√
顺序
操作项目

1
确定35kV1#母线处于运行状态

2
合上隔离开关QS109

3
合上隔离开关QS111

4
确定隔离开关QS109、QS111处于合位

5
合上断路器QF203

6
合上隔离开关QS301

7
检查6kV1#母线三相电压指示正确

8
合上隔离开关QS303

9
确定隔离开关QS303处于合位

10
合上断路器QF401

11
检查“地面低压动力”负荷指示正确

12
合上隔离开关QS305

13
确定隔离开关QS305处于合位

14
合上断路器QF403

15
检查“副提升机”负荷指示正确

16
合上隔离开关QS307

17
确定隔离开关QS307处于合位

18
合上断路器QF405

19
检查“主提升机”负荷指示正确

20
合上隔离开关QS309

21
确定隔离开关QS309处于合位

22
合上断路器QF407

23
检查“空压机”负荷指示正确

24
合上隔离开关QS311

25
确定隔离开关QS311处于合位

26
合上断路器QF409

27
检查“通风机”负荷指示正确

6kV变电站
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务：对6kV 1#母线进行送电操作
√
顺序
操作项目

28
合上隔离开关QS313

29
确定隔离开关QS313处于合位

30
合上断路器QF411

31
检查“井筒”指示正确

32
ㄅ（终止符号）
备注：

操作人：*** 监护人：*** 值班负责人***

6kV 1#母线停电倒闸操作票四
编号**********
6kV变电站
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务：对6kV 1#母线进行停电操作
√
顺序
操作项目

1
分断断路器QF411

2
检查“井筒”指示正确

3
拉开隔离开关QS313

4
分断断路器QF409

5
检查“通风机”负荷指示正确

6
拉开隔离开关QS311

7
分断断路器QF407

8
检查“空压机”负荷指示正确

9
拉开隔离开关QS309

10
分断断路器QF405

11
检查“主提升机”负荷指示正确

12
拉开隔离开关QS307

13
分断断路器QF403

14
检查“副提升机”负荷指示正确

15
拉开隔离开关QS305

16
分断断路器QF401

17
检查“地面低压动力”负荷指示正确

18
拉开隔离开关QS303

19
分断断路器QF203

20
拉开隔离开关QS111、QS109

ㄅ（终止符号）
备注：
操作人：*** 监护人：*** 值班负责人***

35kV 2#母线送电倒闸操作票五
编号**********
35kV变电站
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务：对35kV 2#母线进行送电操作
√
顺序
操作项目

1
合上隔离开关QS102

2
合上隔离开关QS104

3
确定隔离开关QS102、QS104处于合位

4
合上断路器QF202

5
合上隔离开关QS108

6
检查35kV 2#母线三相电压指示正确

ㄅ（终止符号）
备注：
操作人：*** 监护人：*** 值班负责人***

四、实训报告
1. 整理倒闸操作票，总结倒闸操作的注意事项；
2. 自行设定1~2项系统初始运行状态及倒闸操作任务，并设计倒闸操作步骤以及在倒闸屏上进行模拟操作，直至正确无误。
实习八 一路进线供电转两路供电倒闸操作
一、变电站系统状态
所有隔离开关、断路器都处于分位。
二、操作票
一路进线供电转两路供电倒闸操作票一
编号**********
35kV变电站
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务：1#进线，35kV 1#母线、2#母线送电
√
顺序
操作项目

1
合上隔离开关QS101

2
合上隔离开关QS103

3
确定隔离开关QS101、QS103处于合位

4
合上断路器QF201

5
合上隔离开关QS107

6
检查35kV 1#母线三相电压指示正确

7
合上隔离开关QS105

8
合上隔离开关QS106

9
确定隔离开关QS105、QS106处于合位

10
合上断路器QF000

11
合上隔离开关QS108

12
检查35kV 2#母线三相电压指示正确

ㄅ（终止符号）
备注：
操作人：*** 监护人：*** 值班负责人***
三、实训报告
1. 整理倒闸操作票，总结倒闸操作的注意事项；
2. 自行设定1~2项系统初始运行状态及倒闸操作任务，并设计倒闸操作步骤以及在倒闸屏上进行模拟操作，直至正确无误。
实习九 6kV母线送电倒闸操作
一、变电站系统状态
35kV 1#母线、2#母线处于运行状态。
二、操作票
6kV 母线送电操作倒闸操作票一
编号**********
35kV变电站
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务：6kV 1#、 2#母线都由35kV 2#母线供电
√
顺序
操作项目

1
合上隔离开关QS110

2
合上隔离开关QS112

3
确定隔离开关QS110、QS112处于合位

4
合上断路器QF204

5
合上隔离开关QS302

6
检查6kV 2#母线三相电压指示正确

7
合上隔离开关QS114

8
合上隔离开关QS113

9
确定隔离开关QS114、QS113处于合位

10
合上断路器QF200

11
合上隔离开关QS301

12
检查6kV 1#母线三相电压指示正确

ㄅ（终止符号）
备注：
操作人：*** 监护人：*** 值班负责人***
三、实训报告
1. 整理倒闸操作票，总结倒闸操作的注意事项；
2. 自行设定1~2项系统初始运行状态及倒闸操作任务，并设计倒闸操作步骤以及在倒闸屏上进行模拟操作，直至正确无误。
实习十 井下中央变电所送电倒闸操作
一、变电站系统状态
地面变电所35kV 1#母线、35kV 2#母线、6kV 1#母线、6kV 2#母线处于运行状态。
二、操作票
井下中央变电所6kV母线并列运行倒闸操作票一
编号**********
井下中央变电所
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务： 井下中央变电所6kV母线并列运行
√
顺序
操作项目

1
合上隔离开关QS501

2
确定隔离开关QS501处于合位

3
合上断路器QF601

4
合上隔离开关QS503

5
确定隔离开关QS503处于合位

6
合上断路器QF603

7
合上隔离开关QS502

8
确定隔离开关QS502处于合位

9
合上断路器QF602

10
合上隔离开关QS504

11
确定隔离开关QS504处于合位

12
合上断路器QF604

ㄅ（终止符号）
备注：
操作人：*** 监护人：*** 值班负责人***
三、实训报告
1. 整理倒闸操作票，总结倒闸操作的注意事项；
2. 自行设定1~2项系统初始运行状态及倒闸操作任务，并设计倒闸操作步骤以及在倒闸屏上进行模拟操作，直至正确无误。
实习十一 1号采区变电所送电倒闸操作
一、变电站系统状态
地面变电所35kV 1#母线、35kV 2#母线、6kV 1#母线、6kV 2#母线处于运行状态。
二、操作票
1号采区变电所送电倒闸操作票一
编号**********
井下中央变电所
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务：由6 kV 1#母线给1号采区变电所送电
√
顺序
操作项目

1
合上隔离开关QS501

2
确定隔离开关QS501处于合位

3
合上断路器QF601

4
合上隔离开关QS507

5
确定隔离开关QS507处于合位

6
合上断路器QF607

7
检查“1号采区”负荷指示正确

ㄅ（终止符号）
备注：
操作人：*** 监护人：*** 值班负责人***

1号采区变电所送电倒闸操作票二
编号**********
井下中央变电所
操作开始时间 年 月 日 时 分
操作终结时间 年 月 日 时 分
操作任务：由6 kV 2#母线给1号采区变电所送电
√
顺序
操作项目

1
合上隔离开关QS502

2
确定隔离开关QS502处于合位

3
合上断路器QF602

4
合上隔离开关QS516

5
合上隔离开关QS515

6
确定隔离开关QS516、QS515处于合位

7
合上断路器QF500

8
合上隔离开关QS507

9
确定隔离开关QS507处于合位

10
合上断路器QF607

11
检查“1号采区”负荷指示正确

ㄅ（终止符号）
备注：
操作人：*** 监护人：*** 值班负责人***
三、实训报告
1. 整理倒闸操作票，总结倒闸操作的注意事项；
2. 自行设定1~2项系统初始运行状态及倒闸操作任务，并设计倒闸操作步骤以及在倒闸屏上进行模拟操作，直至正确无误。
实习十二 井下供电系统停、送电操作及故障排除
1、检修工具；
兆欧表（实习室中用500v）、数字式万用表一台、矿用电气设备、常用电工工具等。
2、常见故障与检修方法；
我们现在所列的常见故障主要是指配电装置在使用过程中，由于振动、受潮、高温、异物侵入、过负荷运行、安装不当等原因造成的“自然”故障，我们在实习室主要要对其这些常见故障进行模拟，来进行故障判定和排除。
3、技术要求：
能理论与实践相结合，运用电气原理知识与实际故障现象来判断故障点，通过实际操作，排除故障。
操作要求：
（1）由教师在配电装置电路中设置2个故障点。
（2）由学生根据故障现象判定故障。
（3）学生必须按照操作规程进行检修。
（4）学生检查处理故障时，教师必须指导和监护。
（5）检修过程中，经教师确认无电后方能进行检查。
常见故障：
1、故障现象：配电装置工作正常显示器显示正常，电源指示灯或断路器合闸指示灯不亮。
原因分析：指示灯线路不通或发光二极管损坏。
排除方法：检修线路或更换二极管。
2、故障现象：隔离插销严重发热。
原因分析：触头烧毁。
排除方法：更换触头。
3、故障现象：低压熔芯烧断。
原因分析：线路有短路或工作电流过大现象。
排除方法：检查短路点，处理后更换熔芯。
4、故障现象：真空断路器电动合闸拒合、手动合闸正常。
原因分析：配电装置的控制线路断线，断路器电动合闸电机故障。
排除方法：检查控制线路及合闸电机。
5、故障现象：真空断路器手动、电动合闸据合。
原因分析：断路器锁扣机构失灵，欠压脱扣器故障。
排除方法：检修断路器锁扣机构和欠压脱扣器。
6、故障现象：真空断路器分闸据分。
原因分析：断路器脱扣机构故障或分闸线路故障。
排除方法：检修断路器脱扣器或分闸线路。
7、故障现象：过载、短路、漏电监视等保护工作不正常。
原因分析：高压综合继电保护装置故障。
排除方法：检修保护相应电路或更换整台保护器。
4、检修步骤；
（1）按要求为开关电器送电，根据操作情况进行检修。
（2）检测瓦斯浓度（在井下检修时）按照倒闸操作停电。
（3）将设备对地放电。
（4）用验电笔验电，无电后，方可开盖检查。
（5）用万用表检查线路的通断或短路，用兆欧表检查线路的绝缘等。
（6）确定故障点，排除故障，重新送电，启动设备。

评分标准：

项目内容
配分
评分标准
得分

检修步骤

30
不安检修步骤检修，每缺一步扣5分
检修时操作混乱，完全没有步骤扣25分

故障排除

70
不能排除故障，每个故障点扣35分
扩大事故范围，产生新的故障点每个扣40分
新故障点不能修复，每个扣40分
损坏设备元器件，扣50分
排除故障方法不正确，每个扣5分
会造成人身事故的操作，直接退出比赛
违反操作规程，扣10---20分
违反《煤矿安全规程》扣20—70分

定额时间
25min

备注
每项内容扣分不得超过配分数值
成绩

开始时间

结束时间

实际时间

实习十四 电缆与电气设备的连接
注意事项：1、接线头不能有毛刺，
2、电缆绝缘伸入接线腔长度为1.5cm，
3、压线板不能压绝缘，接线腔应有密封圈和挡板，不用的喇叭嘴需用挡板堵死。
4、注意安全，小心碰伤。
一、 实训目的
掌握电缆与矿用设备连接时接线工艺的标准，并加以练习
二、实训器材
电缆若干；高低压开关；电工常用工具等。
三、 技能知识
电缆与矿用变压器、矿用高低压开关、矿用设备的连接只要采用的方法是：旁压法和顶压法。
根据实际情况的不同选择连接方法，实际连接中存在的规定：
1、1个接线嘴只允许进出1根电缆，同时必须配有合格的密封圈。密封圈内径不大于电缆外径1mm，其外径与接线装置内径差不大于2mm，宽度不小于电缆外径的0.7倍，厚度不小于电缆外径的0.3倍。
2、电缆护套伸进接线箱内壁的长度为5~15mm。
3、从压盘式线嘴引入引出电缆时，必须用压盘将电缆压紧，其压紧程度为电缆被压扁至其直径的10%左右。
4、电缆与接线柱连接时，其地线应略长一些，为确保电缆被拉脱后接地线仍然连接。每根导电芯线在接线箱内的长度，从剥去护套算起，当导线搭接好后，最长不得大于接线柱至护套处直径距离10mm。
5、芯线绝缘的剥削长度为导线围绕线柱1周后，距离卡爪垫圈不大于1 0mm。
6、接线箱内芯线布置要整齐，不得相互绞绕，裸漏部分要满足最小爬电距离的要求。
7、不用的线嘴要用密封圈和挡板堵死，放置顺序是密封圈、挡板、金属垫圈，利用压紧装置将其压紧，达到密封的目的。
8、接线完毕后，清除箱内杂物，将隔爆面涂上凡士林，按对角、对面顺序依次拧紧六角螺栓。
四、 实训步骤
1、打开接线腔隔爆端面，取开进线嘴的封堵装置；
2、根据连接需求去掉电缆的护套，将电缆穿入接线箱内；
3、根据要求接线；
4、检查连接质量及接线箱内的有无杂物；
5、盖上隔爆端盖，按要求拧紧个螺栓。
