电气检测报告样本.doc

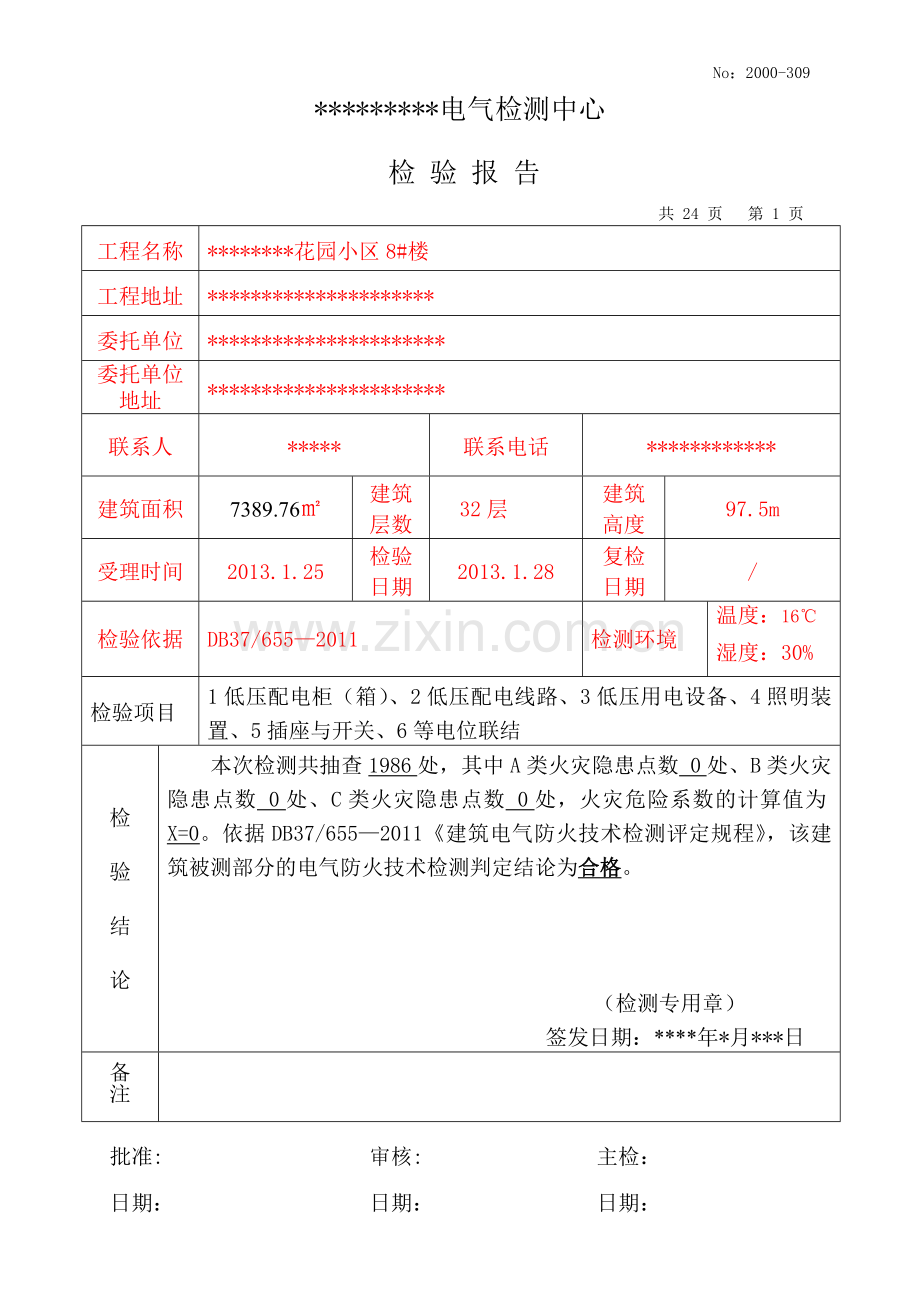

No：2000-309
*********电气检测中心
检 验 报 告
共 24 页 第 1 页
工程名称
********花园小区8#楼
工程地址
*********************
委托单位
**********************
委托单位地址
**********************
联系人
*****
联系电话
************
建筑面积
7389.76㎡
建筑
层数
32层
建筑
高度
97.5m
受理时间
2013.1.25
检验
日期
2013.1.28
复检
日期
/
检验依据
DB37/655—2011
检测环境
温度：16℃
湿度：30%
检验项目
1低压配电柜（箱）、2低压配电线路、3低压用电设备、4照明装置、5插座与开关、6等电位联结
检 验 结 论
本次检测共抽查1986处，其中A类火灾隐患点数 0处、B类火灾隐患点数 0处、C类火灾隐患点数 0处，火灾危险系数的计算值为X=0。依据DB37/655—2011《建筑电气防火技术检测评定规程》，该建筑被测部分的电气防火技术检测判定结论为合格。

（检测专用章）
签发日期：****年*月***日
备注

批准: 审核: 主检：
日期： 日期： 日期：

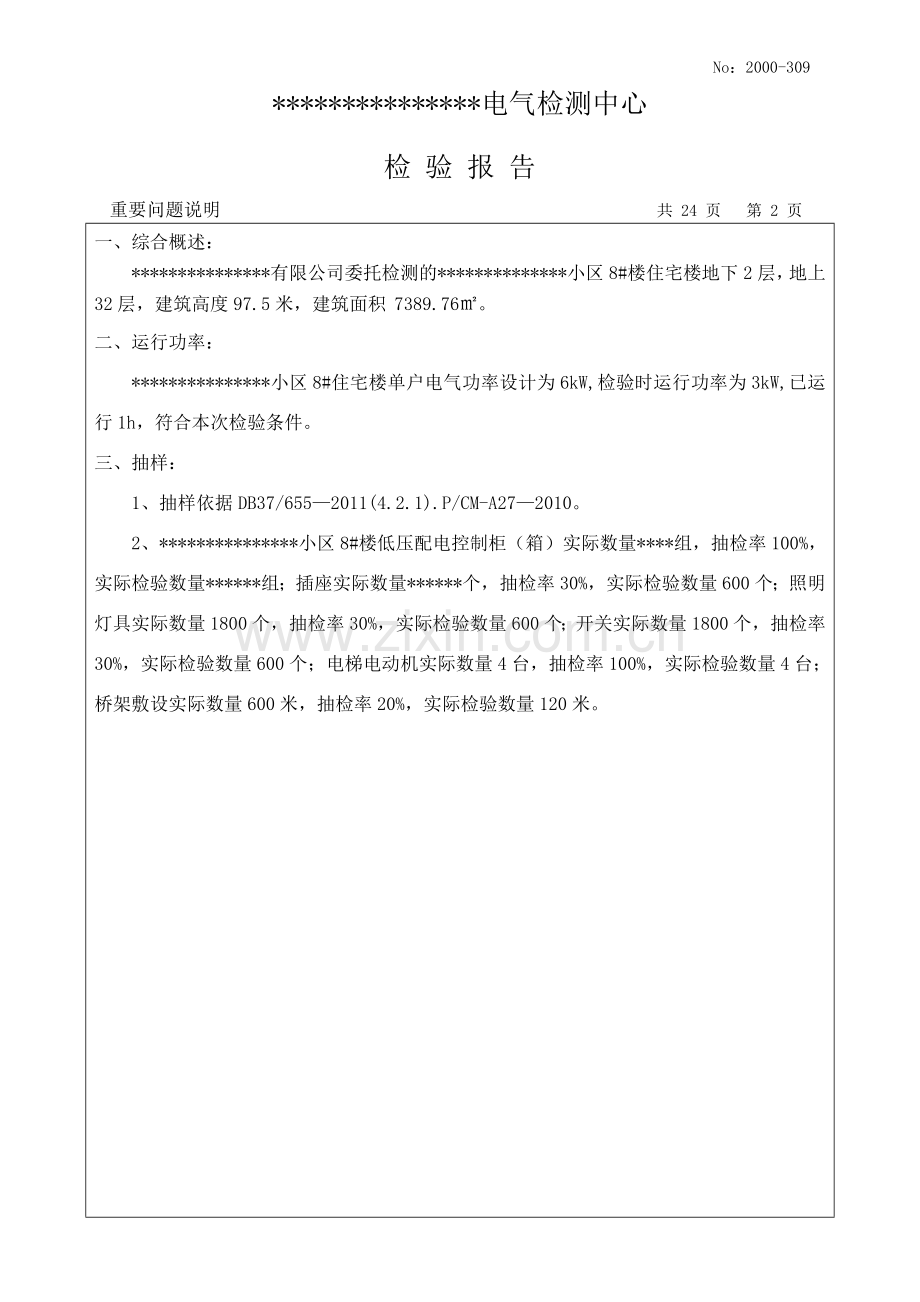

No：2000-309
***************电气检测中心
检 验 报 告
重要问题说明 共 24 页 第 2 页
一、综合概述：
***************有限公司委托检测的**************小区8#楼住宅楼地下2层，地上32层，建筑高度97.5米，建筑面积 7389.76㎡。
二、运行功率：
***************小区8#住宅楼单户电气功率设计为6kW,检验时运行功率为3kW,已运行1h，符合本次检验条件。
三、抽样：
1、抽样依据DB37/655—2011(4.2.1).P/CM-A27—2010。
2、***************小区8#楼低压配电控制柜（箱）实际数量****组，抽检率100%，实际检验数量******组；插座实际数量******个，抽检率30%，实际检验数量600个；照明灯具实际数量1800个，抽检率30%，实际检验数量600个；开关实际数量1800个，抽检率30%，实际检验数量600个；电梯电动机实际数量4台，抽检率100%，实际检验数量4台；桥架敷设实际数量600米，抽检率20%，实际检验数量120米。

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第 3页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
一、低压配电柜（箱）
1
低压配电柜（箱）壳体材料要求(5.1.1)
配电柜（箱）不应采用可燃材料制作。
B
符合
合格
2
低压配电柜（箱）与可燃物距离(5.1.2)
配电柜（箱）周围0.3m内不应堆放杂物。
C
符合
合格
3
安装底衬防护要求(5.1.3)
配电柜（箱）箱体不应直接安装在低于B1级的装修材料上。
B
符合
合格
4
外壳接地要求(5.1.4)
配电柜（箱）的金属框架及基础型钢应接地可靠。
C
/
/
5
门体接地要求(5.1.5)

装有电器的可开启门，门和框架的接地端子间应用铜线连接，且应有标识。
C
/
/
6
设备防潮安装要求(5.1.6)
落地式安装配电柜（箱）底部高出地面不应小于50mm。
C
/
/
7
设备的密封要求(5.1.7)
落地式安装配电柜（箱）底座周围应采取密封措施，并应能防止鼠、蛇类等小动物进入箱内。
B
/
/
8
设备进出线防护要求(5.1.8)
导线进出柜（箱）孔处，进出线孔应光滑无刺，并应装设绝缘护线套。
C
符合
合格
9
不同场所设备的选型要求(5.1.9)
配电柜（箱）内的控制开关与进线、出线的规格、型号应符合设计文件。
A
符合
合格
10
连接点的安全要求(5.1.10)
设备（含母线）的各部位连接点应无锈蚀、烧伤、熔接等痕迹。
B
符合
合格
11
灭弧装置设置要求(5.1.11)
低压电气设备的灭弧装置，如灭弧栅、灭弧触头、灭弧罩、灭弧用绝缘板应完好无损。
C
符合
合格
12
熔体的规格要求
(5.1.12)
熔断器的熔丝不应用金属丝代替；熔体应符合规格要求，不得削小或合股使用。
B
/
/
13
熔体的保护要求(5.1.13)
熔体应有保护罩，管型熔断器不应无管使用，有填充材料的熔断器不应改装使用。
B
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第 4页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
14
隔离挡板的设置要求(5.1.14)
敷设于隔离用的挡板或隔板应无破损。
C
/
/
15
接触器与刀开关设置要求(5.1.15)
配电柜（箱）内安装的接触器、刀开关等电气设备，应动作灵活，接触良好可靠，触头无烧蚀痕迹。
B
符合
合格
16
导线接头的处理要求(5.1.16)
配电柜（箱）内的导线应绝缘良好，排列整齐，固定牢固，导线不应有接头。
B
符合
合格
17
设备内配线整齐性要求(5.1.17)
配电柜（箱）内配线应整齐，无铰接现象。
C
符合
合格
18
导线与设备的连接要求(5.1.18)
配电柜（箱）内导线连接应紧密，不伤芯线，不应断股。
C
符合
合格
19
导线用端子连接压接要求(5.1.19)
配电柜（箱）内垫圈下螺丝两侧压的导线截面积应相同，防松垫圈等零件应齐全。
C
/
/
20
端子允许接线数量(5.1.20)
配电柜（箱）进线与出线侧的端子中，同一端子上连接导线数量不应多于2根。
B
符合
合格
21
导线与器具直接连接要求(5.1.21)
截面积在10mm2及以下的单股铜芯线、铝芯线应直接与设备、器具的端子连接。
B
符合
合格
22
导线与器具间接连接要求(5.1.22)
截面积在2.5mm2及以下的多股铜芯线与端子连接时应先拧紧后搪锡或接续端子后连接。
B
符合
合格
23
导线连接金具的选择要求(5.1.23)
电线、电缆的芯线连接金具，规格应与芯线适配。
B
/
/
24
防爆环境设备的选型要求(5.1.24)
防爆环境的配电柜（箱）应符合设计所确定的环境分区条件要求。
B
/
/
25
接地与接零排的设置要求(5.1.25)
配电柜（箱）内分别设置零线和接地线汇流排，零线和接地线经汇流排配出。
C
符合
合格

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第5页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
26
防火用漏电保护器安装位置要求(5.2.1)
防火用漏电保护器应安装在电源进线端。
B
/
/
27
防火用漏电保护器接线要求

(5.2.2a)
漏电保护器的接线应与低压配电系统保护接地型式相对应。
B
/
/
(5.2.2b)
漏电保护器负载侧的中性线不得与其他回路共用。
B
/
/
(5.2.2c)
漏电保护器标有负载侧和电源侧的接线端子，应按规定接线，不得接反。
B
/
/
(5.2.2d)
严禁PEN线穿过漏电保护器的零序电流互感器，漏电保护器及其与之配套使用的短路保护电器在任何情况下不应单独切断N线。
A
/
/
(5.2.2e)
漏电保护器所保护的设备外露导电部分应接地。
C
/
/
(5.2.2f)
严禁把漏电保护器电源测和负载侧直接跨接。
B
/
/
28
显示、测量仪表、器具运行安全要求（5.3.1）
各种显示、测量仪表、器具应工作正常。
C
符合
合格
29
接触器的运行安全要求（5.3.2）
接触器应无打火、放电和过热现象。
A
/
/
30
交流低压母线装置各部位的允许温升值表1要求（5.3.3）
铜母线插接式触点≤60K。
A
/
/
镀锡铝母线插接式触点≤55K。
A
/
/
铜—铜母线连接处≤50K。
A
/
/
铜搪锡—铜搪锡母线连接处≤60K。
A
/
/
铜镀银—铝搪银母线连接处≤80K。
A
/
/
铝搪锡—铝搪锡母线连接处≤55K。
A
/
/
铝搪锡—铜搪锡母线连接处≤55K。
A
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第6页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
31

低压电器与外部连接的接线端子的允许温升值（5.3.4）表2要求
裸铜≤60K。
A
1.2 K
合格
裸黄铜≤65K。
A
/
/
铜（或黄铜）镀锡≤65K。
A
/
/
铜（或黄铜）镀锡或镀镍≤70K。
A
/
/
32

同相接线的允许温差（5.3.5）
低压电器设备同相（路）上下接线端子温差应少于10℃。
B
符合
合格
33
各相允许的工作电流（5.3.6）
回路中各相电流不应超过设计规定的额定值。
B
/
/
34
零线与接地线的异常电流要求（5.3.7）
回路中零线和接地线不应有异常电流。
B
符合
合格
35
设备打火放电检验要求（5.3.8）
低压电器接线端子不应有打火、放电现象。
A
符合
合格
36
漏保动作性能要求（5.3.9）
配电柜（箱）内开关动作应灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不应大于30mA，动作时间不应大于0.1s。
A
漏电动作电流
24.5mA
漏电动作时间0.08s
合格

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第7 页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
二、低压配电线路
1
闷顶内有可燃物穿管要求（6.1.1）
闷顶内有可燃物时，应穿金属管保护。
B
/
/
2
闷顶内无可燃物穿管要求（6.1.2）
闷顶内无可燃物时可穿难燃刚性塑料管保护。
C
/
/
3
禁用直敷布线方式的场所要求（6.1.3）
建筑物顶棚内，墙体及顶棚的抹灰层、保温层及装饰面板内，严禁采用直敷方式布线。
B
/
/
4
腐蚀场所布线配管要求（6.1.4）
有腐蚀的场所采用金属管配线时应采取防腐措施。
C
/
/
5
管路的选择要求（6.1.5）
敷设在潮湿场所的管路，应采用镀锌钢管，干燥场所的管路可采用电线管。
C
/
/
6
可燃、难燃部位配线保护要求（6.1.6）
配电线路穿越可燃或难燃装饰材料时，应穿金属保护管，且应采用玻璃棉、岩棉等不燃材料作隔热阻燃保护。
C
/
/
7
可燃夹层配线保护要求（6.1.7）
配电线路设置在可燃装饰夹层时，应穿金属管保护。
C
/
/
8
可燃夹层配线穿管长度要求（6.1.8）
配电线路设置在可燃装饰夹层时，若受装饰条件限制局部不能穿金属管时，必须用金属软管，其长度不宜大于2m，导线不应外露。
C
/
/
9
腐蚀场所配线接头防护要求（6.1.9）
腐蚀性场所配线，应采用耐腐蚀性全塑制品，所有接头应密封。
C
/
/
10
线缆的规格选择要求（6.1.10）
室内绝缘导线敷设于绝缘子上线芯截面积S要求
L≤2m,S≥1.0mm2
A
/
/
2＜L≤6m,S≥2.5mm2
A
/
/
6＜L≤16m,S≥4.0mm2
A
/
/
16＜L≤25m,S≥6.0mm2
A
/
/
线芯截面积S要求
绝 缘 导 线 穿 管 敷 设,S≥1.0mm2
A
/
/
绝 缘 导 线 槽 板 敷 设,S≥1.0mm2
A
/
/
绝 缘 导 线 线 槽 敷 设,S≥0.75mm2
A
/
/
塑 料 绝 缘 护 套 线 直 接 敷 设,S≥1.0mm2
A
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第8 页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
11
爆炸危险环境电气线路与释放源距离要求(6.2.1)
应在爆炸危险性较小的环境或远离放射源的地方敷设
A
/
/
12
爆炸危险环境易燃物比空气重时线路敷设位置要求(6.2.2)
当易燃物比空气重时，电气线路应在较高处敷设。
B
/
/
13
爆炸危险环境易燃物比空气轻时线路敷设位置要求(6.2.3)
当易燃物质比空气轻时，宜在较低处或电缆沟内敷设。
B
/
/
14
爆炸危险环境沿输送比空气重易燃物管道敷设位置要求(6.2.4)
当电气线路沿输送可燃气体或易燃液体的管道栈桥敷设时，管道内的易燃物质比空气重时，电气线路应敷在管道的上方。
B
/
/
15
爆炸危险环境沿输送比空气轻易燃物管道敷设位置要求(6.2.5)
当管道内的易燃物质比空气轻时，电气线路应敷在管道的正下方的两侧。
B
/
/
16
爆炸危险环境穿越不同界壁和部位的防护要求(6.2.6)
防爆环境内电缆线路穿过不同危险区域或界壁时，应充沙、填阻火堵料或加设防火隔墙。
B
/
/
17
爆炸危险环境电缆沟敷设电缆的防护要求(6.2.7)
汽车加油站内采用电缆沟敷设电缆时，沟内应充沙填实。
C
/
/
18
爆炸危险环境电缆沟敷设防护要求(6.2.8)
汽车加油站内不应将电缆与油品、液化石油气和天然气管道、热力管道敷设在同一沟内。
B
/
/
19
爆炸危险环境照明线路敷设穿管要求
(6.2.9)
爆炸危险环境照明线路的电线应穿于钢导管内。
C
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第9页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
20
金属导管的连接要求(6.3.1)

金属导管严禁对口熔焊连接，镀锌和壁厚不大于2mm的钢导管不应套管熔焊连接。
C
/
/
21
线盒与线管的选用要求(6.3.2)
TN-S、TN-C-S系统中的金属电线保护管，金属盒（箱），塑料电线保护管，塑料盒（箱）等不应混合使用。
C
/
/
22
导线接头位置要求(6.3.3)
电线、电缆在配线管内不应有接头。
B
符合
合格
23
导线连接牢固性要求(6.3.4)
导线连接应牢固可靠，接触良好。
C
符合
合格
24
管口的防护要求(6.3.5)
导线穿入钢管时，管口处应装设护线套保护。
C
/
/
25
线盒敲落孔的保护要求(6.3.6)
敷设的接线盒、灯头盒、开关盒的敲落孔，除对实装管孔敲落外，其它备用的不应敲掉。
C
/
/
26
线管接地可靠性要求(6.3.7)

金属管和柔性金属管应有可靠接地，并不应作为电气设备的接地导体。
B
/
/
27

金属性管道接地线连接要求(6.3.8)
镀锌的钢导管、可挠性导管、金属线槽的接地应可靠，连接处应采用专用接地卡，跨接的两卡间连接线应为铜芯软导线，截面积不应小于4mm2。
B
/
/
28
非金属性管道接地线连接要求(6.3.9)
非镀锌钢导管采用螺纹连接时，连接处的两端应焊接跨接地线，焊接点应采取防锈措施。
C
/
/
29
插入法连接导管的连接要求(6.3.10)
绝缘导管用插入法连接时，连接处结合面应涂专用胶合剂，以保证接口牢固密封。
C
/
/
30
金属软管设置要求(6.3.11)
刚性导管经柔性导管与电气设备、器具连接时，软管长度不宜大于2m，导线不应裸露。
B
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第10 页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
31
电缆桥架与线槽敷设线路腐蚀性和热力管道附近敷设位置要求 (6.4.1)
电缆桥架、金属线槽应敷设在腐蚀性气体管道和热力管道的下方及腐蚀性液体管道的上方。
C
/
/
32
电缆桥架与线槽敷设线路腐蚀性和热力管道附近敷设保护要求(6.4.2)
电缆桥架、金属线槽敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方时，应采取防腐、隔热措施。
C
/
/
33
电缆桥架与线槽敷设线路非镀锌材料敷设线路接地连接要求(6.4.3)
非镀锌金属线槽、金属电缆桥架连接板的两端应跨接铜芯接地线，其截面积不应小于4mm2。
C
符合
合格
34
电缆桥架与线槽敷设线路镀锌材料敷设线路接地连接要求(6.4.4)
镀锌金属线槽、电缆桥架、连接板的两端不跨接地线时，连接板两端应有不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
C
/
/
35
电缆桥架与线槽敷设线路与接地干线的连接要求
(6.4.5)
金属线槽和电缆桥架不应作设备的接地导体，当设计无要求时，金属线槽和电缆桥架全长应有不少于2处与接地干线连接。
C
/
/
36
直敷方式布线导线选择要求（6.5.1）
直敷布线应采用护套绝缘电线，截面不应大于6mm2。
B
/
/
37
直敷方式布线线路敷设高度要求（6.5.2）
电线水平敷设至地面的距离不应小于2.5m。
C
/
/
38
直敷方式布线线路保护要求（6.5.3）
垂直敷设至地面低于1.8m部分应穿导管保护。
C
/
/
39
瓷（塑料）夹、瓷柱、瓷瓶配线适用范围（6.6.1）
瓷（塑料）夹配线一般适用于正常环境室内场所和挑檐下室外场所；瓷柱、瓷瓶配线一般适用于室内外场所。
C
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第11页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
40
瓷（塑料）夹、瓷柱、瓷瓶配线不适用范围(6.6.2)
在闷顶内，不应采用瓷（塑料）夹、瓷柱、瓷瓶配线。
C
/
/
41
瓷（塑料）夹、瓷柱、瓷瓶配线保护管长度(6.6.3)
绝缘导线交叉时，交叉点应穿绝缘管并加支持物予以固定，保护管长度不应小于100mm。
C
/
/
42
瓷（塑料）夹、瓷柱、瓷瓶配线绝缘层的保护(6.6.4)
绝缘导线的绑扎线应有绝缘层，绑扎时不得损伤绝缘导线的绝缘层。
C
/
/
43
瓷（塑料）夹、瓷柱、瓷瓶配线的外观与安装牢固度
(6.6.5)
瓷（塑料）夹、瓷柱或瓷瓶应完好无损，表面清洁，安装牢固可靠。
C
/
/
44
瓷（塑料）夹、瓷柱、瓷瓶配线线路与高温或腐蚀场所距离应符合4要求
（6.6.6）
绝缘电线明敷在高温敷设或对绝缘有腐蚀的场所电线间及电线至建筑物表面最小净距离
固定点间距≤2m,净距≥75mm。
B
/
/
2m＜固定点间距≤4m,净距≥100mm。
/
/
4m＜固定点间距≤6m,净距≥150mm。
/
/
6m＜固定点间距≤10m,净距≥200mm 。
/
/
45
线缆穿管一般要求(6.7.1)
三相或单相的交流单芯导线、电缆不应单独穿于钢导管内。
C
/
/
46
同交流回路线路穿管要求(6.7.2)
同一交流回路的相线和中性线应穿在同一金属导管和线槽内。
C
符合
合格
47
穿越防火分区的保护要求(6.7.3)

布线用电缆、电缆桥架、金属线槽等在穿越防火分区楼板、隔墙时，其空隙应采用相当于建筑构件耐火极限的不燃烧材料填塞密实。
B
符合
合格
48
电缆沟穿越建筑物的保护要求(6.7.4)
电缆沟进入建筑物处应设防火墙。
B
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第 12 页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
49
线缆允许工作温度
(6.8.1)
塑料电线≤70℃。
A
/
/
橡皮电线≤65℃。
A
/
/
50
交流低压母线装置各部位的允许温升值表1要求(6.8.2)
铜母线插接式触点≤60K。
A
/
/
镀锡铝母线插接式触点≤55K。
A
/
/
铜—铜母线连接处≤50K。
A
/
/
铜搪锡—铜搪锡母线连接处≤60K。
A
/
/
铜镀银—铝搪银母线连接处≤80K。
A
/
/
铝搪锡—铝搪锡母线连接处≤55K。
A
/
/
铝搪锡—铜搪锡母线连接处≤55K。
A
/
/
低压电器与外部连接的接线端子的允许温升值表2要求(6.8.2)
裸铜≤60K。
A
/
/
裸黄铜≤65K。
A
/
/
铜（或黄铜）镀锡≤65K。
A
/
/
铜（或黄铜）镀锡或镀镍≤70K。
A
/
/
51
接头打火放电检验要求(6.8.3)
导线接头、导线与设备或器具的接线端子不应有打火、放电现象。
A
符合
合格
52
线路工作电流要求(6.8.4)
相线电流、中性线电流和PE线电流应无异常。
B
符合
合格
53
低压配电线路接头的绝缘处理(6.9.1)
绝缘导线芯线连接后，应用绝缘带均匀紧密包缠。
C
/
/
54
低压配电线路端子根部与绝缘层的空隙处绝缘处理(6.9.2)
接线端子的根部与绝缘层间的空隙处，应用绝缘带严密包缠。
C
/
/
55
低压配电线路导线绝缘体的外观(6.9.3)
导线绝缘体不应有严重老化、龟裂、碳化、腐蚀和机械损伤等现象。
B
符合
合格
56
低压配电线路线路的绝缘电阻值(6.9.4)
分支路绝缘导线相线间及相线对地的绝缘电阻值不应小于0.5MΩ。
A
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第 13页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
三、低压用电设备
1
电动机类设备规格型号(7.1.1)
电动机类设备的规格型号应符合设计文件。
A
符合
合格
2
电动机类设备安装底座设置(7.1.2)
电动机类设备应安装在牢固的机座上，机座周围应有适当的通道，与其他低压电气线路和设备、可燃物之间的距离不应小于1m，并应保持机座周围干燥清洁。
B
符合
合格
3
电动机类设备电气元件外观(7.1.3)
电气元件外观应整洁，外壳应无破裂，零部件应齐全，接线端子及紧固件应无缺损、锈蚀现象。
C
符合
合格
4
电动机类设备电气元件触头(7.1.4)
电气元件的触头应无熔焊粘连变形和严重氧化锈蚀等痕迹。
C
符合
合格
5
电动机类设备接线端子牢固度(7.1.5)
接线端子上的所有接线应压接牢固，接触良好，不应有松动、脱落现象。
C
符合
合格
6
电动机类设备保护设施设置(7.1.6)
电动机类设备应装设短路、过载、失压与欠压保护和接地故障保护
C
符合
合格
7
电动机类设备空气冷却装置的运行(7.1.8)
电动机类设备空气冷却装置运转应正常。
C
/
/
8
电动机类设备设备周围防护(7.1.9)
电动机类设备和附属设备应清洁，附近不应堆放可燃物和其他杂物。
C
符合
合格
9
电动机类设备设备外壳接地(7.1.10)
设备外壳接地应牢固可靠，完好无损。
C
符合
合格
10
电动机类设备可接近裸导体接地(7.1.11)
电动机类设备的可接近裸导体应接地。
C
符合
合格
11
电动机类设备电源波动工作稳定性(7.1.12)
电动机类设备应在额定电压值的（-10%～-15%）误差范围内正常运行。
A
/
/
12
电动机类设备各部位允许温升(7.1.13)
电动机类设备各部分的最高允许温度和允许温升不应超过制造商的要求。
A
/
/

No：2000-309
*************电气检测中心

检 验 报 告
共 24 页 第 14页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
13
电动机类设备各部位允许温度(7.1.14)
滑动轴承温度不应超过80℃，滚动轴承温度不应超过95℃。
A
/
/
14
电动机类设备打火放电检验要求(7.1.15)
电动机类设备的电气连接点、壳体等不应有打火、放电现象。
A
符合
合格
15
电动机类设备工作电流要求(7.1.16)
电动机类设备的工作电流，在正常情况下不应超过额定值。
A
/
/
16
电动机类设备设备接地电阻值要求(7.1.17)
电动机类设备的接地线路的接地电阻值应符合设计文件。
A
/
/
17
电热器具供电要求(7.2.1)
电热器具应采用专用插座和单独回路供电。
B
/
/
18
电热器具电源的保护装置(7.2.2)
电源线应装设隔离电器和短路、过载及接地故障保护电器。
C
/
/
19
电热器具电源线路的防护(7.2.3)
导线和热元件的接线应紧固，电热器具引入线处应采用石棉、瓷管等耐高温的绝缘材料予以保护。
C
/
/
20
电热器具设备周围防护(7.2.4)
电热器具周围0.3m以内不应放置可燃物。
C
/
/
21
电热器具外露导体的接地(7.2.5)
电热器具的外露导体应接地。
C
/
/
22
桑拿浴室内电热器具设置(7.2.6)
浴室内除加热蒸汽炉设备外，不得安装其他设备和线路，加热蒸汽炉距墙壁应大于0.1m，应加装隔热板。
B

23
电热器具的安全防护(7.2.7)
电气线路和设备的接线入口及接线盒盖、管口应密封，外护物和遮栏均应具有IP24的防护等级。
B
/
/
24
桑拿浴室内开关的设置(7.2.8)
除加热蒸汽炉用的开关外，其他开关均应安装在桑拿浴室墙外，加热蒸汽炉可接近裸露导体应接地。
C
/
/
25
桑拿浴室内插座的设置(7.2.9)
桑拿浴室内严禁装设电源插座。
B
/
/
26
桑拿浴室内线路的绝缘要求(7.2.10)
桑拿浴室内的线路应为双重绝缘，采用刚性PVC管布线，其绝缘电阻不应小于0.5MΩ；不得采用金属外皮的电缆或普通钢管布线。
B
/
/

No：2000-309
*************电气检测中心

检 验 报 告
共 24 页 第 15页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
27
电热器具接线端子(7.2.11)
各连接点（含端子）温升，不应超过规范要求。
裸铜≤60K。
A
/
/
裸黄铜≤65K。
A
/
/
铜（或黄铜）镀锡≤65K。
A
/
/
铜（或黄铜）镀锡或镀镍≤70K。
A
/
/
28
电热器具打火放电检验(7.2.12)
各种电气设备应无打火、放电现象。
A
/
/
29
电热器具允许工作温度(7.2.13)
加热蒸汽炉接线入口和接线盒内的温度，不应高于双重绝缘导线长期工作允许的最高温度。
A
/
/
30
电热器具接地线路接地电阻值要求(7.2.14)
电加热器具的接地线路的接地电阻值应符合设计文件。
A
/
/
31
空调器的供电要求(7.3.1)
空调器应采用单独回路供电。
B
/
/
32
空调器的电源插座保护(7.3.2)
空调器电源采用插座时，应设带有保护地线触头的插座。
B
/
/
33
空调器的电源保护装置(7.3.3)
空调电源线应设置短路、过载保护。
B
/
/
34
空调器的安装底衬(7.3.4)
空调器不应安装在可燃结构上，其设备与周围可燃物的距离不应小于0.1m。
C
/
/
35
空调器的安装
(7.3.5)
分体式空调穿墙管路应有套管保护，室内机体接线端子板处接线应牢固、整齐、正确。
C
/
/
36
空调器的连接点温升(7.3.6)
各连接点（含端子）温升，不应超过规范要求。
裸铜≤60K。
A
/
/
裸黄铜≤65K。
/
/
铜（或黄铜）镀锡≤65K。
/
/
铜（或黄铜）镀锡或镀镍≤70K。
/
/
37
空调器的打火放电检验(7.3.7)
设备工作时应无打火、放电现象。
A
/
/
38
防爆环境电气设备设置要求(7.4)
防爆环境场所电气设备防爆标志应符合爆炸与火灾危险分区要求。
A
/
/
39
稳压整流设备工作电流(7.5.1)
输入稳压整流器设备的工作电流不应超过额定电流。
A
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第16页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
40
稳压整流设备端子连接(7.5.2)
柜体内螺栓连接的导线应无松动，专用端子压接应牢固无开裂，焊接连接的导线应无脱焊、虚焊、碰壳及短路现象。
C
/
/
41
稳压整流设备熔断器的规格型号(7.5.3)
快速熔断器的型号、规格，应符合设计文件。
B
/
/
42
稳压整流设备冷却系统(7.5.4)
稳压整流设备的冷却系统运转应正常。
B
/
/
43
稳压整流设备允许温升(7.5.5)
整流变压器的温升应小于60K。
A
/
/
44
稳压整流设备接线端子允许温升低于表1要求(7.5.6)
铜母线插接式触点≤60K。
A
/
/
镀锡铝母线插接式触点≤55K。
/
/
铜—铜母线连接处≤50K。
/
/
铜搪锡—铜搪锡母线连接处≤60K。
/
/
铜镀银—铝搪银母线连接处≤80K。
/
/
铝搪锡—铝搪锡母线连接处≤55K。
/
/
铝搪锡—铜搪锡母线连接处≤55K。
/
/
低压电器与外部连接的接线端子的允许温升值低于表2要求(7.5.6)
裸铜≤60K。
A
/
/
裸黄铜≤65K。
/
/
铜（或黄铜）镀锡≤65K。

铜（或黄铜）镀锡或镀镍≤70K。
/
/
45
稳压整流设备打火放电检验要求(7.5.7)
电气设备连接点、壳体等不应有打火、放电现象。
A
/
/
46
稳压整流设备接地线路接地电阻值要求(7.5.8)
稳压整流设备的接地线路的接地电阻值应符合设计文件。
A
/
/
47
电风扇安装高度(7.6.1)
吊扇扇叶距地高度不小于2.5m。
C
/
/
48
电风扇工作稳定性(7.6.2)
电扇扇叶角度不应改变，扇叶的固定螺栓防松零件应齐全。
C
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第17 页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
49
电风扇接线(7.6.3)
电扇接线正确，电扇运转时应无明显颤动。
C
/
/
50
电风扇各部位允许温升(7.6.4)
各连接点（含端子）温升，不应超过本规范表2的规定。
裸铜≤60K。
A
/
/
裸黄铜≤65K。
/
/
铜（或黄铜）镀锡≤65K。

铜（或黄铜）镀锡或镀镍≤70K。
/
/
51
电风扇打火放电检验(7.6.5)
设备工作时应无打火、放电现象。
A
/
/

No：2000-309
*************电气检测中心
检 验 报 告
共 24 页 第18页
序号
项目名称
标准要求
检验类别
检验结果
单项判定
四、照明装置
1
灯具与可燃物的距离要求(8.1.1)
超过60W的白炽灯、卤钨灯、荧光高压汞灯、聚光灯、回光灯、炭精灯等照明灯具（含镇流器）不应直接安装在可燃材料或可燃构件上，聚光灯的聚光点不应落在可燃物上。
C
符合
合格
2
灯具的隔热保护要求(8.1.2)
当灯具的高温部位靠近除不燃性（A级）以外的装修材料时，应采取隔热（如用玻璃丝、石膏板、石棉板等加以隔热防护）散热（如在灯具上增加散热空隙或加强顶棚内通风降温，与可燃物保持一定距离）等防火保护措施。
C
/
/
3
灯具安装底衬要求(8.1.3)
灯饰所用材料的燃烧性能等级不应低于难燃性（B1级）等级。
B
/
/
4
灯头引线穿管长度要求(8.1.4)

嵌入顶棚内的灯具、灯头引线应用柔性金属管保护，其保护长度不宜超过1.0m。
