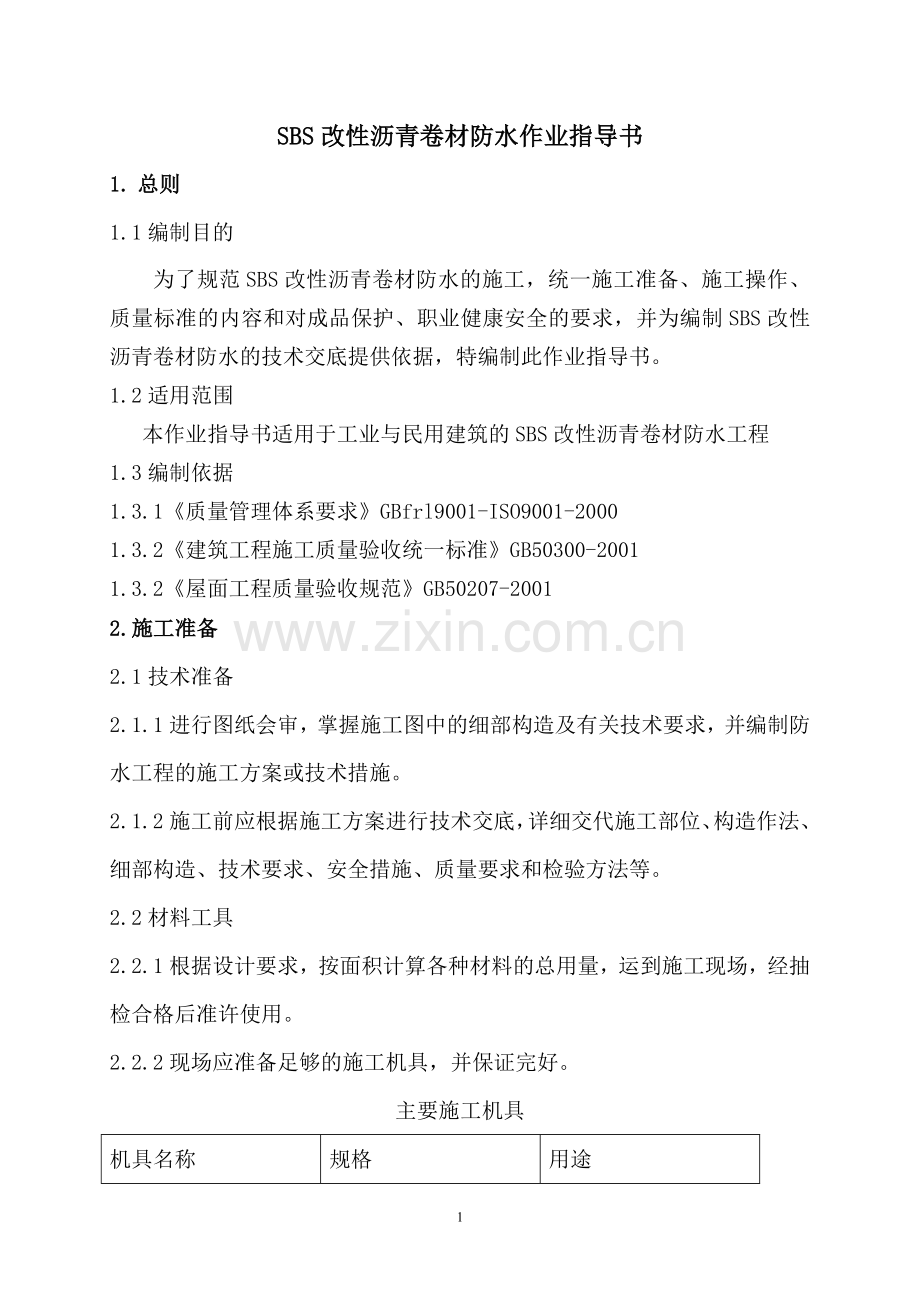

SBS改性沥青卷材防水作业指导书
1. 总则
1.1编制目的
为了规范SBS改性沥青卷材防水的施工，统一施工准备、施工操作、质量标准的内容和对成品保护、职业健康安全的要求，并为编制SBS改性沥青卷材防水的技术交底提供依据，特编制此作业指导书。
1.2适用范围
本作业指导书适用于工业与民用建筑的SBS改性沥青卷材防水工程
1.3编制依据
1.3.1《质量管理体系要求》GBfrl9001-ISO9001-2000
1.3.2《建筑工程施工质量验收统一标准》GB50300-2001
1.3.2《屋面工程质量验收规范》GB50207-2001
2.施工准备
2.1技术准备
2.1.1进行图纸会审，掌握施工图中的细部构造及有关技术要求，并编制防水工程的施工方案或技术措施。
2.1.2施工前应根据施工方案进行技术交底，详细交代施工部位、构造作法、细部构造、技术要求、安全措施、质量要求和检验方法等。
2.2材料工具
2.2.1根据设计要求，按面积计算各种材料的总用量，运到施工现场，经抽检合格后准许使用。
2.2.2现场应准备足够的施工机具，并保证完好。
主要施工机具
机具名称
规格
用途

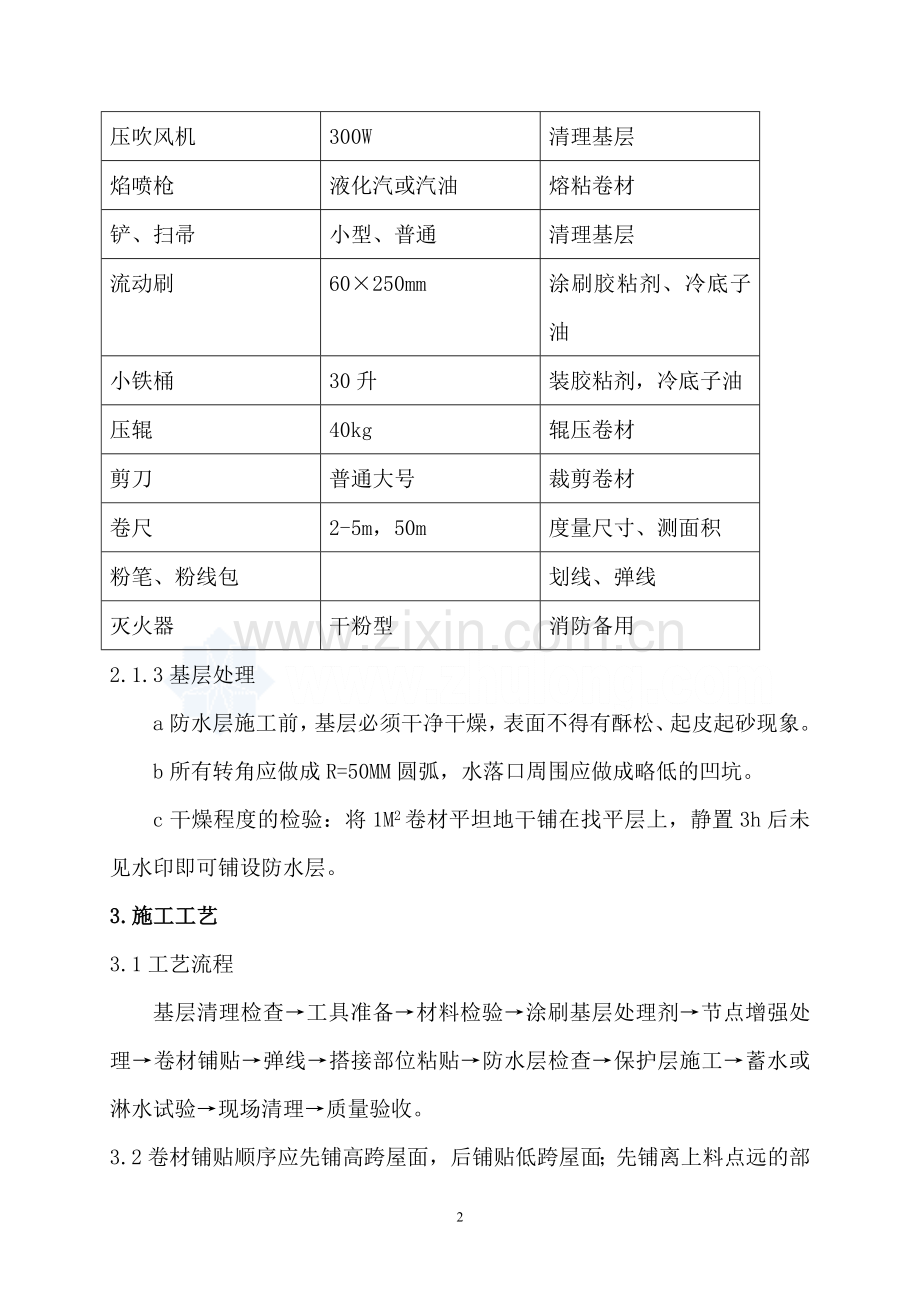

压吹风机
300W
清理基层
焰喷枪
液化汽或汽油
熔粘卷材
铲、扫帚
小型、普通
清理基层
流动刷
60×250mm
涂刷胶粘剂、冷底子油
小铁桶
30升
装胶粘剂，冷底子油
压辊
40kg
辊压卷材
剪刀
普通大号
裁剪卷材
卷尺
2-5m，50m
度量尺寸、测面积
粉笔、粉线包

划线、弹线
灭火器
干粉型
消防备用
2.1.3基层处理
a防水层施工前，基层必须干净干燥，表面不得有酥松、起皮起砂现象。
b所有转角应做成R=50MM圆弧，水落口周围应做成略低的凹坑。
c干燥程度的检验：将1M2卷材平坦地干铺在找平层上，静置3h后未见水印即可铺设防水层。
3.施工工艺
3.1工艺流程
基层清理检查→工具准备→材料检验→涂刷基层处理剂→节点增强处理→卷材铺贴→弹线→搭接部位粘贴→防水层检查→保护层施工→蓄水或淋水试验→现场清理→质量验收。
3.2卷材铺贴顺序应先铺高跨屋面，后铺贴低跨屋面；先铺离上料点远的部位，后铺离上料点近的部位；然后由屋面低标高处向上施工。
3.3卷材铺贴方向：当屋面坡度小于3%时，卷材平行屋脊铺贴：坡度5%-15%时根据屋面坡度、屋面是否受振动，防水层的粘结方式及粘结强度，是否有机械固定等因素综合考虑采用平行或垂直屋脊方向铺贴；坡度大于15%时垂直屋脊方向铺贴。
3.4屋面卷材铺贴时，平行于屋脊的搭接缝应顺流水方向，垂直屋脊方向的搭接缝应顺主导风向。卷材的搭接宽度，采用满粘法时应≥80mm；采用空铺条铺、点粘法时应≥100mm，地下工程铺贴时，搭接宽度应≥100mm。
3.5基层处理剂宜采用长柄滚刷或喷枪喷涂，操作人员应在涂刷施工方向的前方或侧边。铺贴卷材前基层处理剂要基本干燥。
3.6弹线：施工前根据卷材宽度，平面尺寸和最小搭接宽度，用粉线包或白灰浸渍的麻线在基层上弹出铺贴边缘线。
3.7卷材收头应待大面积卷材铺贴完成后进行，先将卷材收头裁齐压入凹槽内，然后
将凹槽用密封材料嵌填密实。无预留凹槽时，应将端头用压条或垫片固定，钉距不大于900mm，然后用卷材条或金属板盖住收头部位，端头用密封材料封严。
3.8搭接缝处覆面材料的处理：彩砂、绿页岩片等矿物粘覆面卷材头部搭接缝，先用加热器加热后底层表面，用抹子刮掉矿物粒料，然后再烘烤上层卷材的底面，使其表面沥青熔化后与底层粘贴，聚乙烯薄膜及铝膜覆面材料，应将下层上表面烘烤熔化，同时将上层底表沥青层烤化，粘贴压实，并挤出沥青。
3.9卷材铺贴
（冷粘贴法铺贴卷材）。
3.9.1工艺顺序
刷胶→粘贴卷材→排气辊压→搭接缝处理→收边。
3.9.2胶结剂涂刷应均匀，不漏底，不堆积。
3.9.3空铺法、条粘法、点粘法应按规定位置与面积涂刷。
3.9.4胶粘剂涂刷与卷材铺贴的时间间隔应根据胶粘剂的种类控制。
3.9.5卷材铺贴应沿粉线进行，铺贴应平整、顺直，不得扭曲、皱折。
3.9.6搭接部位应满涂配套的接缝胶粘剂，并用辊压实，接缝口用密封材料封口，宽度不少于10mm。
3.10自粘贴法铺贴卷材
3.10.1工艺顺序：
撕纸→粘贴卷材→排气辊压→搭接缝处理→收边。
3.10.2卷材铺贴以滚铺为主，也可采用展铺法。
3.10.3滚铺法施工是先将端头卷材展开1-2m，加热端头卷材对齐搭接粉线铺贴好端部卷材，然后持枪入站在铺基层上方或旁边，手持喷枪将火焰对准卷材与基层交接处，同时加热卷材和基层屋面，边加热边后退，另一人双手卡住卷材或用木棒，待加热充分以后缓缓地推压卷材，后面紧跟一人进行排气辊压。
3.10.4加热器喷嘴跟卷材面距离应适中，喷嘴应沿幅度缓缓左右移动，使卷材加热均匀，加热程度以卷材表面呈光亮黑色为度，不得过分加热破坏胎基或烧穿卷材。
3.10.5卷材表面热熔后立即滚铺卷材，滚铺时应排除卷材下面的宽气，使之平展无皱并辊压粘结牢固，搭接缝部位以溢出热熔的改性沥青为度，并随即刮封接口。
4.质量标准
4.1屋面工程检验验收应符合《屋面工程质量验收规范》GB50207-2002，或根据相应质
量标准执行。
4.2工程验收时，应提交下列技术资料，并应归档。
a工程设计图、设计变更和工程联系单；
b工程施工方案和技术交底记录；
c材料出厂质量证明文件及复试报告；
d施工检验记录、淋水或蓄水检验记录、隐蔽工程验收记录、验收报告。
5.安全措施
5.1施工用的各种材料多属易燃物质，存放材料的库房和施工现场，必须严禁吸烟，注意通风，热熔施工时，现场配置干粉灭水器。
5.2操作人员必须配备合适的劳动保护用品，如口罩、工作服、手套、墨镜等。
5.3在坡顶或无女儿墙的屋面施工时，四周应搭设防护栏杆，在挑檐口等有危险部施工时，必须配带安全带等防护用品。
6.质量记录
6.1材料合格证及复试报告。
6.2隐蔽工程验收记录。
6.3屋面卷材防水屋分项工程检验批质量记录。
6.4淋水或蓄水记录。
