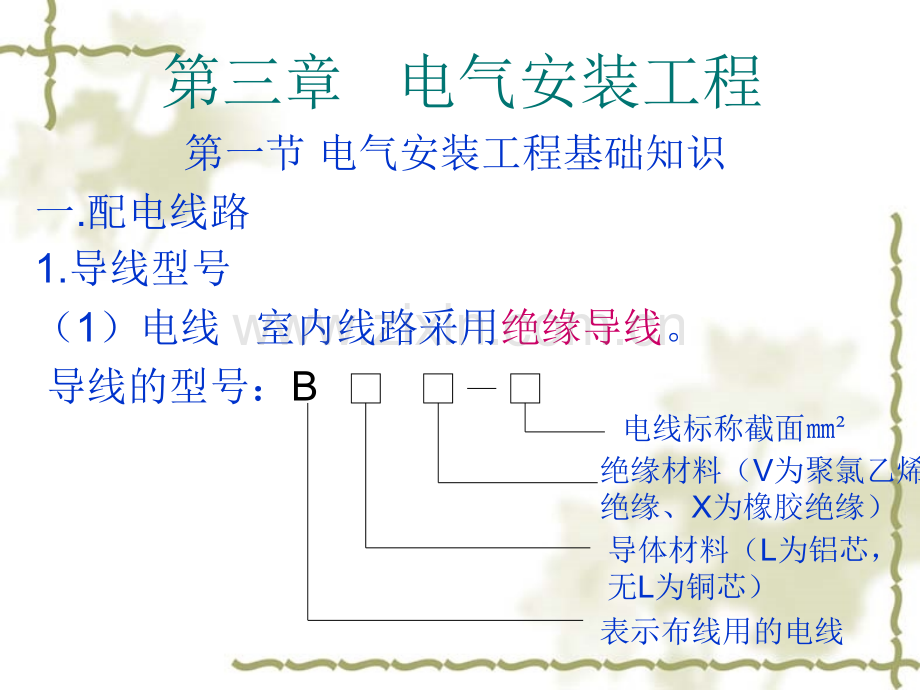

第三章 电气安装工程第一节 电气安装工程基础知识一.配电线路1.导线型号（1）电线 室内线路采用绝缘导线。导线的型号：B 电线标称截面绝缘材料（V为聚氯乙烯绝缘、X为橡胶绝缘）导体材料（L为铝芯，无L为铜芯）表示布线用的电线常用的型号有：BV BLV BX BLX BXF BLXF BVV BLVV绝缘导线和护套线：绝缘导线单芯线 护套线分为两芯和三芯(2)电缆 按用途分为电力电缆和控制电缆，按绝缘材料 分为油浸纸绝缘，塑料绝缘，交联聚乙烯绝缘。电力电缆五芯电缆单芯电缆预分支电缆：电缆连接采用电缆头，分为中间头和终端头。终端头 中间头电缆的结构：线芯，绝缘层，保护层。线芯：铜芯和铝芯，单芯和多芯铠装层外护层绝缘层：Z-油浸纸绝缘，V-聚氯乙烯绝缘，YJ-交联聚乙烯绝缘，Y-聚乙烯绝缘内护层电缆的型号：VV YJV VLV YJV22 VV22等。有下标的是铠装电缆，含义如下：标记铠装层标记外被层0无0无11纤维层2双钢带2聚氯乙烯3细圆钢丝3聚乙烯4粗圆钢丝4_VV:铜芯聚氯乙烯绝缘聚氯乙烯护套VLV22:铝芯聚氯乙烯绝缘聚氯乙烯护套双钢带铠装电力电缆YJV32:铜芯交联聚乙烯绝缘聚氯乙烯护套细圆钢丝铠装电力电缆2.线路的敷设（1）绝缘导线的敷设 明敷和暗敷。常用的穿线管有：焊接钢管（SC）；薄钢管（TC）；塑料管：硬塑料管（PC）;半硬塑料管（FPC）金属软管（CP）;桥架（CT）敷设方式：F-地板 W墙 CL柱 B梁 R构架 C顶棚 SC吊顶 E-明敷 C-暗敷 沿地暗敷-FC；沿墙暗敷-WC；沿天棚暗敷-CC 沿墙明敷-WE；沿天棚明敷-CE（2）电缆线路敷设电缆沟敷设：直接埋地：电缆穿管敷设：玻璃纤维增强塑料电缆保护管水泥管电缆桥架敷设：槽式桥架托盘式桥架：梯形桥架：3.动力照明线路在平面上的表示方法BV-500-470135-SC50-FC导线型号电压等级导线根数导线截面穿线管材质穿线管规格敷设方式VV22-325116-SC50-FC电缆型号电缆芯数电缆截面BVV-32.54.照明器具（1）灯具：普通及吸顶灯具灯具，荧光灯具，工厂灯，装饰灯，路灯，医疗专用灯，广场灯等。荧光灯安装方式：吸顶式，吊链式，嵌入式，吊管式等。（2）开关：分明装和暗装单极单控暗开关两极单控暗开关单极双控暗开关（3）插座，区分明装和暗装 两孔插座，三孔插座，五孔插座等开关、插座、灯具分别配套有开关盒、插座盒和灯头盒。单极单控暗开关 三极单控暗开关 空白面板 单相插座三相四孔暗插座灯头盒：开关-插座盒：第二节 动力、照明控制设备一.预算定额及工程量计算1.配电箱的计算规则：以“台”为计量单位，设备安装均未包括基础槽钢和角钢的制作安装。成套配电箱的安装区分落地式和悬挂嵌入式两大类。落地式：2-262 悬挂嵌入式按箱体半周长区分：按半周长区分（a+b）0.5米以内 2-2631.0米以内 2-2641.5米以内 2-2652.5米以内 2-266宽 a高 b厚 h配电箱面板abh5004002802.焊（压）接线端子 多股单线导线与设备连接时，以及10m及以上的导线，需要加装接线端子，以“10个”为计量单位。定额项目：焊铜接线端子区分16，35，70，120，185，240m以内。2-3362-341接线端子的计算方法：PXLXBV-370+135-SC50-FCPX配电箱：3个70m焊铜接线端子，1个35m焊铜接线端子。LX配电箱：3个70m焊铜接线端子，1个35m焊铜接线端子。3.铁构件的制作安装 适用于本册范围内的各种支架，构件的制作安装，以“100”为计量单位。2-363 一般铁构件的制作2-364 一般铁构件的安装 2-365 轻型铁构件的制作2-366 轻型铁构件的安装轻型铁构件是指结构厚度在3以内的构件。4.基础槽钢和角钢的安装 2-361 基础槽钢的安装 2-362 基础角钢的安装按长度以“10米”计量二.工程量清单的编制1.清单项目的设置配电箱 030204018 项目特征按所列的工作内容详细描述，包括名称、型号、规格，除本体安装外，是否需要基础槽钢、角钢的制作安装，焊压接线端子等。计量单位“台”。清单工程量计算规则：设计图示数量计算。2.例题3.2.1：某工程设计图示工作内容如下：落地式配电箱XL-21 5台，10#基础槽钢15米，焊铜接线端子25m 20个；悬挂式配电箱XRM*8/04-1L，半周长1米以内，3台，焊铜接线端子10m 3个，16m 12个。编制分部分项工程量清单。序号项目编码项目名称计量单位工程数量1030204018001配电箱落地式配电箱XL-2110#基础槽钢安装15米；焊铜接线端子25m 20个；台52030204018002配电箱悬挂式配电箱XRM*8/04-1L，半周长1米以内；焊铜接线端子10m 3个；16m 12个台3 分部分项工程量清单 第三节 配管配线一.预算定额及工程量计算1.配管工程量计算计算规则：各种配管应区别不同的敷设方式，敷设位置，管材材质，规格以“延长米”计算。不扣除管路中间的接线箱（盒），灯头盒，开关盒所占的长度。计算方法：水平方向敷设的管，以施工平面布置图的线管走向，按延长米计算。垂直方向敷设的管，以楼层高度及设备安装高度计算。例3.3.1如图所示电气照明平面图，MX配电箱有两个出线回路，N1:BV-22.5-SC15-CCN2:BV-34-SC20-FC吊链式单管荧光灯；单极单控暗开关H=1.4米单相三孔暗插座H=0.3米单相五孔暗插座H=1.8米配电箱规格500400230，底边距地高度1.6米。层高3米。配管工程量计算如下：N1：焊接钢管暗设DN15 3-1.6-0.4+1.5+1.8+3m1.6m0.4m1.4m3-1.4=5.9mN2:焊接钢管暗设DN20 1.6+0.05+2.7+（0.3+0.05）2+3.5+0.05+1.8 =10.4m（埋深0.05米）0.3m1.8m2.配线工程量计算管内穿线应区分线路性质，导线材质，导线截面，以单线延长米计量。线路的分支接头线长度已综合考虑在定额内，不得另行计算。照明线路中，导线截面大于或等于6m时，应执行动力线路穿线相应项目。灯具，明暗开关，插座，按钮的预留线，已分别综合在相应定额中，不得另行计算。配线进入开关箱，柜，板的预留线，按规定长度分别计入相应工程量。管内穿线的长度=（配管长度+预留长度）同截面导线根数例题3.3.1中配线的工程量计算如下：管内穿线BV-2.5 （5.9+0.5+0.4）2=13.6m管内穿线BV-4 （10.4+0.5+0.4）3=33.9m例3.3.2如图照明平面，BV-22.5-PC15-CC配电箱底边距地1.6米，300200130，层高4.4米，开关距地1.4米，计算配管配线工程量。PVC阻燃管暗设DN15：管内穿线BV-2.5：(4.1+0.3+0.2)2+1.53+5.74=36.5米3.接线箱（盒）安装工程量计算接线箱的安装：区分安装形式（明装，暗装），按接线箱的半周长，以“个”计量。接线盒的安装：区分安装形式（明装，暗装及钢索上）以及接线盒的类型，以“个”计量。2-1447 暗装接线盒适用于钢制接线盒和灯头盒。2-1448 暗装开关盒适用于钢制开关盒和插座盒。2-1449 暗装难燃聚氯乙烯开关盒适用于塑料的开关盒和插座盒。2-1450 暗装难燃聚氯乙烯灯头盒适用于塑料的灯头盒和接线盒。二.工程量清单的编制1.电气配管030212001电气配管项目特征中的名称，材质，规格，配置形式及部位与定额中项目划分特征一致。工程内容包括接线盒（箱），灯头盒，开关盒，插座盒安装等。计量单位：米计算规则：同定额规则相同。2.电气配线030212003电气配线特征说明配线形式，导线型号，材质，规格，敷设部位，敷设线制。计量单位：米计算规则：按设计图示尺寸以单线延长米计算。与定额规则不同，清单工程量考虑安装就位后的实物量，不计预留量。管内穿线工程量=配管长度同截面导线根数3.例3.3.3：编制例3.3.1中的配管配线工程量清单。序号项目编码项目名称计量单位工程数量1030212001001电气配管焊接钢管DN15，砖混凝土结构暗设；灯头盒 1 个，开关盒 1个米5.92030212001002电气配管焊接钢管DN20，砖混凝土结构暗设；插座盒 2个米10.4分部分项工程量清单序号项目编码项目名称计量单位工程数量3030212003001电气配线管内穿线BV-2.5米11.84030212003002电气配线管内穿线BV-4米31.25030204018001配电箱悬挂嵌入式照明配电箱的安装500*400 台1管内穿线BV-2.5：5.92=11.8米管内穿线BV-4：10.43=31.2米三.工程量清单计价1.电气配管综合单价的计算 以例3.3.3中DN15焊接钢管为例。相关费用参考02定额单价表，其中DN15钢管主材5元/m,灯头盒主材2元/个，开关盒2.2元/个。分部分项工程量清单综合单价计算表工程名称：略 计量单位：米项目编码：030212001001 工程数量：5.9项目名称：焊接钢管暗设DN15 综合单价：10.13序号定额编号工程内容单位数量综合单价组成小计人工费材料费机械费管理费利润12-1139焊接钢管暗设DN15100 米0.05911.951.962.082.390.3718.752焊接钢管DN15米6.0830.4030.4032-1448钢制开关盒暗设10个0.12.160.370.430.063.024.钢制开关盒个1.022.042.0452-1447钢制灯头盒暗设10个0.12.040.800.410.073.326钢制灯头盒个1.022.242.247合计59.77钢管：人工费：0.059202.5=11.95 材料费：0.059（433.85-3.89103）=1.96机械费：0.05935.17=2.08 管理费：11.9520%=2.39 利润：（11.95+1.96+2.08+2.39）2%=0.37 主材消耗量：5.91.03=6.08 主材费：6.085=30.4开关盒：人工费：0.121.6=2.16 材料费：0.1（22.05-1.810.2）=0.37管理费：2.1620%=0.43 利润：（2.16+0.37+0.43）2%=0.06主材消耗量：11.02=1.02 主材费：1.022=2.04灯头盒：人工费：0.120.4=2.04 材料费：0.1（101.81-10.29.2）=0.80管理费：2.0420%=0.41 利润（2.04+0.80+0.41）2%=0.072.电气配线综合单价的计算例题3.3.3中BV-2.5的导线，主材1.8元/米。分部分项工程量清单综合单价计算表工程名称：略 计量单位：米项目编码：030212003002 工程数量：11.8项目名称：管内穿线BV-2.5 综合单价：2.95元/米序序号号定额定额编号编号项目内容项目内容计量计量单位单位工程工程数量数量综合单价组成综合单价组成小计小计人工人工费费材料材料费费机机械械费费管理管理费费利润利润12-1288管内穿线管内穿线BV-2.5100米米0.1364.081.380.820.136.412绝缘导线绝缘导线BV-2.5米米15.7828.4028.403合计合计34.81人工费：0.13630=4.08材料费：0.136（93.70-0.72116）=1.38管理费：4.0820%=0.82利润：（4.08+1.38+0.82）2%=0.13主材消耗量：13.61.16=15.78主材费：15.781.8=28.40综合单价：34.8111.8=2.95例3.3.4：如图所示电气照明平面图，MX配电箱两个出线回路：N1：BV-24-PC15-CC；N2：BV-36-SC20-FC。开关距地1.4米，三孔插座距地1.8米，五孔插座距地0.3米。配电箱规格300200120，底边距地1.8米。层高3米。配管水平长度见图示括弧内数字，单位为米。（1）根据图示内容和计价规范的规定，编制分部分项工程量清单并列式计算配管配线工程量填入表格。（2）已知BV-4导线的相关费用如下：序号项目名称单位单价（元）主材人工费材料费机械费管理费利润单价（元）消耗量1管内穿线BV-4米0.40.21-0.190.151.21.16计算BV-4导线的工程量清单综合单价填入表格。（保留两位小数）（1）编制分部分项工程量清单如下：序号项目编码项目名称计量单位工程数量计算公式1030212001001电气配管PVC阻燃管DN15，砖混凝土结构暗设；灯头盒 2个，开关盒 2个米11（3-1.8-0.2）+1.5+1.8+2+1.5+(3-1.4)2=112030212001002电气配管焊接钢管DN20，砖混凝土结构暗设；插座盒 2个米9.81.8+3.5+0.32+2.1+1.8=9.83030212003001电气配线管内穿线BV-4米22112=224030212003002电气配线管内穿线BV-6米29.49.83=29.4 （2）分部分项工程量清单综合单价计算表工程名称：略 计量单位：米项目编码：030212003001 工程数量：22项目名称：管内穿线BV-4 综合单价：2.45元/米序号项目内容计量单位工程数量综合单价组成小计人工费材料费机械费管理费利润1管内穿线BV-4米239.24.83-4.37 3.4521.852绝缘导线BV-4米 26.6832.0232.023合计53.87
