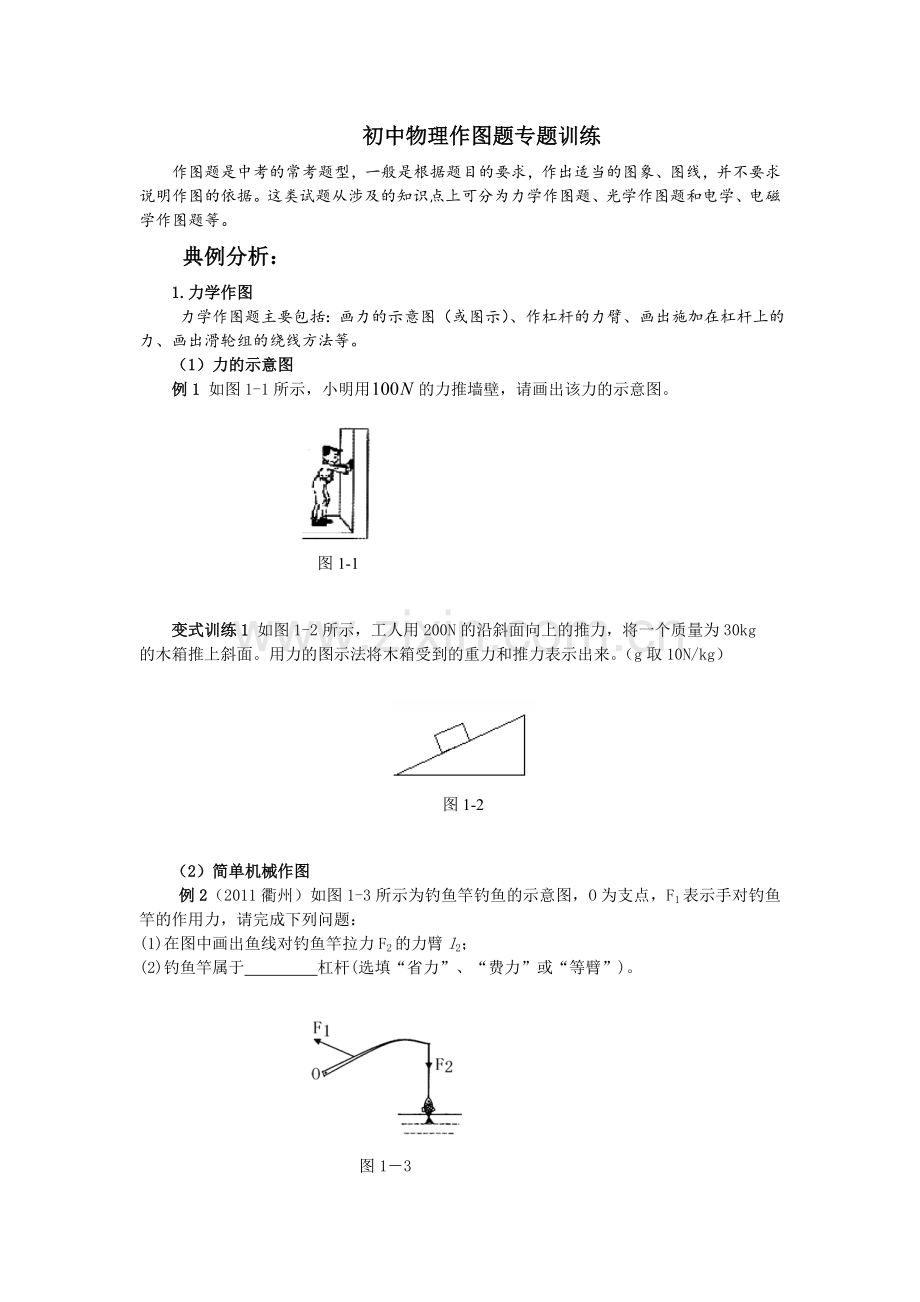

初中物理作图题专题训练
作图题是中考的常考题型，一般是根据题目的要求，作出适当的图象、图线，并不要求说明作图的依据。这类试题从涉及的知识点上可分为力学作图题、光学作图题和电学、电磁学作图题等。
典例分析：
1.力学作图
力学作图题主要包括：画力的示意图（或图示）、作杠杆的力臂、画出施加在杠杆上的力、画出滑轮组的绕线方法等。
（1）力的示意图
例1 如图1-1所示，小明用的力推墙壁，请画出该力的示意图。
图1-1

变式训练1 如图1-2所示，工人用200N的沿斜面向上的推力，将一个质量为30kg的木箱推上斜面。用力的图示法将木箱受到的重力和推力表示出来。（g取10N/kg）

图1-2

（2）简单机械作图
例2（2011衢州）如图1-3所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：
(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；
(2)钓鱼竿属于 杠杆(选填“省力”、“费力”或“等臂”)。

图1－3

变式训练2 (2010德州)如图1-4所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
l
O
图1-4

变式训练3 如图1-5所示的弯曲杠杆，，在端吊一重物，请问在哪一点加一最小的力，使（为支点）保持水平平衡，试画出此力的方向和力臂。

图1-5

例3 用滑轮组提升重1000N的物体A，若每个滑轮重50N，绳子能承受的最大拉力为500N，请在图1-6中画出绕绳的方法。（不计绳重的摩擦）
图1-6

2.光学作图
光学作图题主要包括：光的反射、折射作图等。其中，在光的反射作图中涉及到平面镜成像的作图，而在光的折射作图中涉及涉及透镜的光路图和近视眼的作图。
（1）光的反射
例4 （2011 菏泽）如图1-7所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
图1－7

变式训练4（2010南充）竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图4中画出平面镜的位置，并完成光路图。
图1-9

图1－8

例5（2009江苏）根据平面镜成像特点，在图1-9中画出物体AB所成的像．

（2）光的折射
例6 如图1-10所示，OB可能是空气中的一束光线入射水面后的反射光线，也可能是水中的一束光线斜射入空气后的折射光线，在图中画出这两条入射光线。

例7 图1-11是点光源S发出的光经透镜后的两条折射光线，试用作图的方法确定点光源S及像点S/的位置并完成光路。

图1-12

变式训练5(2010重庆)图1-12是一束平行与主光轴并射向凹透镜的入射光线，请画出穿过透镜的折射光线。

3.电学、电磁学作图
电学、电磁学作图题主要包括：根据实物图要求画电路图、根据电路图连接实物图、连接家庭电路、标出磁体的磁极或磁感线的方向、应用右手螺旋定则确定通电螺母管周围的磁场等。
（1）画电路图、连实物图
例8（2010广州）在虚线框内画出图1-13所示的实物图的电路图

图1-13

变式训练6（2010天津）现有电流表(量程0.6A、3A)，电压表(量程3V、15V)，滑动变阻器(阻值范围0—20Ω)，两节干电池(电压3V)，开关，导线若干。请你利用这些器材测未知电阻R(阻值约为10Ω)．
要求：(1)在虚线框内画出实验电路图；
(2)在图1-l4中，根据电路图用笔画线代替导线连接实物图。
图1-l4

（2）连接家庭电路
例9 在居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将图1-15中的 “光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计现只有在夜间且有声音时灯才亮的楼道自动控制电路，同时安装一个不受开关控制的三孔插座。
图1-15

变式训练7 （2011 江西）如图1-16（a）所示是家庭电路中带有控制开关的三孔插座，请在图1-16（b）中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。
（a） （b）
图1-16

（3）电磁学作图
例10 在图1-17中，标出电源的正、负极。
图1-18

图1-17
N
电源

变式训练8（2010常州）请标出图1-18中通电螺线管附近小磁针的N、S极．

综合训练

1. (2011杨州)按照题目要求作图：
(1)如图1－19(a)所示，水平地面上的足球处于静止状态，画出它受力的示意图。
(2)在图1－19(b)中画出通过透镜后的折射光线。
(3)根据安全用电原则，将图1－19(c)中开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
(a) (b) (c)
图1－19

2.(2011南京)按照题目要求作图：
(1)完成图1－11（a）中光路图．
(2)画出图1－11(b)中小球A所受重力的示意图．
(3)画出图1－11(c)中F1的力臂l1，并在A点画出阻力F2的示意图。
图1－11

3.（2010常州）图1-12中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．

图1-13
图1-12

4.(2009南州) 请根据近视眼成因及矫正方法，在图1-13所示方框内画出矫正所需的透镜并完成光路图。

5. (2011无锡)按照题目的要求作图：
(1)如图2－14(a)所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光。请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．
(2)条形磁体旁的小磁针静止时所指的方向如图2－14(b)所示。试标出条形磁体的N、S极和磁感线的方向．

图2－14

6．（2010兰州）图1-15所示为一实物电路，请在答题卡的指定位置画出所对应的电路图。
图1-15
7.(2010德州)请用笔画线代替导线，将图1-16中的电灯、开关和插座接入家庭电路中。
d
e
c
火线
地线
零线
三孔插座
a
b
灯泡
拉线
开关
图1-16

图1-17
8.（2010十堰）受通电螺线管产生磁场的作用，小磁针静止时处于如图1-17所示的状态，请画出螺线管导线的绕向。

9.（2009河池）按要求完成下列各图：（1）图1-18甲中，一束光射向一块玻璃砖. 画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）；（2）在图1-18乙中画出斜面上的物体所受的重力G和物体对斜面压力F的示意图；（3）按图1-18丙中小磁针的指向判定螺线管的极性和电流的方向.

图1-18

10.（2011德州）（1）如图1－19(a)所示，均匀金属圆环被吊在空中，请画出金属圆环所受重力的示意图。
（2）给螺线管通电后，小磁针静止时N极指向如图1－19(b)所示，请在虚线框内用箭头标出电流的方向。
（3）如图1－19(c)所示，MN是竖直放置的平面镜，请画出字母“L”在平面镜中的像。
（a） (b) (c)
图1－19

11.（2011广东） (1)画出如图1－20(a)所示小球所受重力的示意图。
(2)完成如图1－20(b)所示透镜的光路图。
(3)如图1－20(c)所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：
①开关控制电灯后接入；②三孔插座单独接入。
(a)
(b)
(c)
图1－20

12.（2011赤峰）（1）如图1－21(a)，画出磁极间磁感线方向。
（2）如图1－21(b)，小明沿水平方向用200N的力推一辆车匀速向左运动。用力的示意图表示车受到的阻力。
（3）如图1－21(c)，用滑轮组提升物体，请画出最省力的绳子绕法。

(a)
(b)
(c)
图1－21
