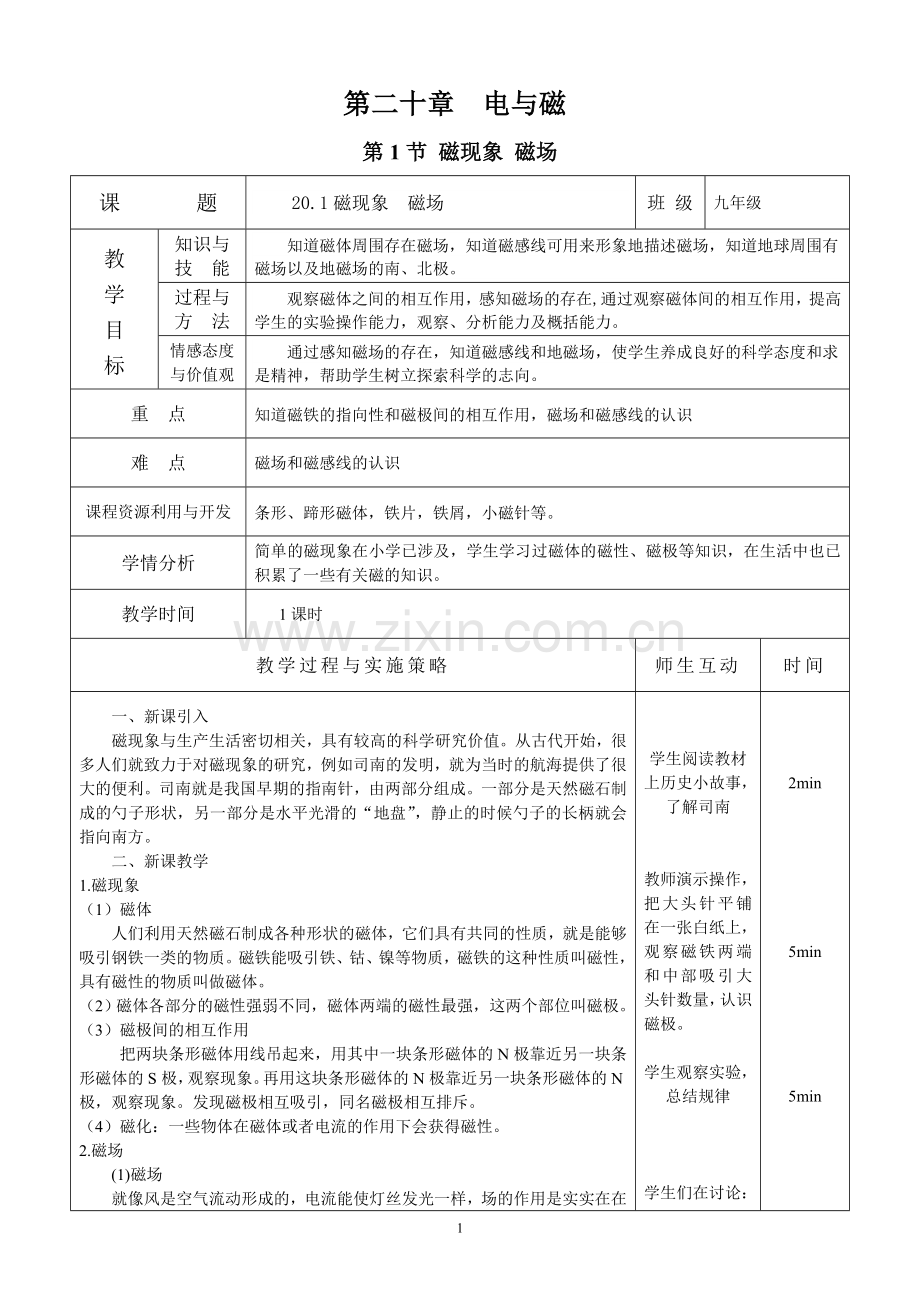

第二十章电与磁第1节磁现象磁场课题 20.1磁现象磁场班级九年级教学目标知识与技能知道磁体周围存在磁场，知道磁感线可用来形象地描述磁场，知道地球周围有磁场以及地磁场的南、北极。过程与方法观察磁体之间的相互作用，感知磁场的存在,通过观察磁体间的相互作用，提高学生的实验操作能力，观察、分析能力及概括能力。情感态度与价值观通过感知磁场的存在，知道磁感线和地磁场，使学生养成良好的科学态度和求是精神，帮助学生树立探索科学的志向。重点知道磁铁的指向性和磁极间的相互作用，磁场和磁感线的认识难点磁场和磁感线的认识课程资源利用与开发条形、蹄形磁体，铁片，铁屑，小磁针等。学情分析简单的磁现象在小学已涉及，学生学习过磁体的磁性、磁极等知识，在生活中也已积累了一些有关磁的知识。教学时间 1课时教学过程与实施策略师生互动时间一、新课引入磁现象与生产生活密切相关，具有较高的科学研究价值。从古代开始，很多人们就致力于对磁现象的研究，例如司南的发明，就为当时的航海提供了很大的便利。司南就是我国早期的指南针，由两部分组成。一部分是天然磁石制成的勺子形状，另一部分是水平光滑的“地盘”，静止的时候勺子的长柄就会指向南方。二、新课教学 1.磁现象（1）磁体　　人们利用天然磁石制成各种形状的磁体，它们具有共同的性质，就是能够吸引钢铁一类的物质。磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫磁性，具有磁性的物质叫做磁体。（2）磁体各部分的磁性强弱不同，磁体两端的磁性最强，这两个部位叫磁极。（3）磁极间的相互作用　把两块条形磁体用线吊起来，用其中一块条形磁体的N极靠近另一块条形磁体的S极，观察现象。再用这块条形磁体的N极靠近另一块条形磁体的N极，观察现象。发现磁极相互吸引，同名磁极相互排斥。（4）磁化：一些物体在磁体或者电流的作用下会获得磁性。 2.磁场 (1)磁场就像风是空气流动形成的，电流能使灯丝发光一样，场的作用是实实在在的。那什么是磁场？这种物质真的存在吗？　　(2) 磁场的方向从实验中我们感觉磁场好像很复杂，为了形象地描述磁场，在物理学中，把小磁针静止时北极所指的方向定为那点磁场的方向，那么，我们可以在磁场中放入许多小磁针，它们的分布情况和北极所指的方向就可以形象直观地显示出磁场的分布情况，我们用铁屑代替小磁针来做做看。说出你是怎么做的？观察到什么？在一块玻璃板上均匀地撒一些铁屑，然后把玻璃板放在条形磁体和蹄形磁体上，轻敲玻璃板，观察铁屑的分布。观察到铁屑在磁场的作用下转动，最后有规则地排列成一条条曲线。铁屑的分布情况可以显示磁场的分布情况，因此我们可以仿照铁屑的分布情况，在磁体的周围画一些曲线，用来方便、形象地描述磁场的情况，科学家把这样的曲线叫做磁感线。你们思考讨论一下，磁感线是什么？怎样理解它？　　在磁体周围画一些带箭头的曲线，使任一点的曲线方向都跟该点小磁针北极所指的方向一致，它们可以方便、形象地描述磁场，这样的曲线叫磁感线。磁感线只是帮助我们描述磁场，是假想的，实际并不存在。　　3.地磁场（1）地球周围存在着磁场——地磁场，地磁场的形状跟条形磁体的磁场很相似。（2）地理的两极和地磁的两极并不重合，地磁场北极在地理南极附近，地磁南极在地理北极附近，所以小磁针南极指南、北极指北。就是在地磁场的作用下，小磁针才会指南北。　　三、课堂小结　　本节课我们知道了什么是磁体、磁极、磁场、磁感线和地磁场。四、课堂练习学生阅读教材上历史小故事，了解司南教师演示操作，把大头针平铺在一张白纸上，观察磁铁两端和中部吸引大头针数量，认识磁极。学生观察实验，总结规律学生们在讨论：在磁体周围存在着一种物质，它对放入其中的磁体产生磁力的作用。使小磁针偏转。但是我们却看不见、摸不着这样的物质。我们可以根据它所表现出来的性质来认识它、感知它，证明它是确实存在的。学生们把小磁针放在条形磁体和蹄形磁体周围，观察并讨论。小磁针不指南北，指不同的方向。 2min 5min 5min 3min 10min 5min 5min 5min 5min 五、板书设计 20.1磁现象磁场一、磁现象 1.磁体 2.磁极 3.磁极间相互作用 4.磁化二、磁场 1概念 2.磁场的方向 3.磁感线三、地磁场教学反思本节的物理概念和规律几乎都是通过实验概括得出的，注重学生的体验和感悟，注重知识的应用，注重培养学生探索发现，培养学生的观察力、想象力。第2节电生磁【教学目标】一、知识与能力 1.通过实验了解电流周围存在磁场。 2. 探究通电螺线管外部的磁场方向，了解通电螺线管外部的磁场与条形磁体的相似。 3. 会判断通电螺线管的电流方向和两端的极性。二、过程与方法 1.通过观察通电导线与磁体之间的相互作用，初步了解电和磁之间有某种联系。 2.通过对实验的分析，提高学生比较、分析、归纳结论的能力. 【教学重点】 1. 电流的磁效应 2. 通电螺线管的磁场【教学难点】运用安培定则判断通电螺线管两端的极性或通电螺线管的电流方向【教学方法】实验探究法小组合作法讨论法【教具准备】大铁钉、长直导线、干电池3节（带电池座）、示教板、铁屑、螺线管演示器、小磁针、大头针及导线若干。【学具准备】自制螺线管、小磁针、干电池2节（带电池座）、铁芯。（12套）【教学流程图】设疑激趣，引入课题──教师演示：奥斯特实验──奥斯特实验的意义──教师演示实验：通电螺线管的磁场──学生探究：通电螺线管的极性与电流方向的关系──师生共同学习安培定则──归纳总结、拓展提升──当堂达标，布置作业。【教学过程】一、创设情境，导入新课（3min）（创设情境，激发学生实验兴趣和求知欲）教师演示并说明：铁钉本来不吸引大头针，但绕上导线通电之后就吸引了，为什么会吸引？（有磁性）磁性来源于什么呢?（电流）通电时有磁性，断电时无磁性，说明电流可以产生磁场，即电能生磁（板书：§20.2电生磁）二、自学指导，检查点拨要点一电流的磁效应（8min） 1. 教师演示“奥斯特实验”，让学生通过观察到的现象填写下列问题：现象：⑴当直导线触接电池通电时，小磁针； ⑵断电时，小磁针；　 ⑶当改变直导线中电流方向时，小磁针。结论:以上现象说明：通电导线周围有＿＿＿，磁场的方向跟＿＿＿＿＿的方向有关。 2.电流的磁效应：通电导线的周围存在与有关的磁场, 这种现象叫做电流的磁效应。 3.让学生阅读课本P124-P125了解“奥斯特实验”名称的由来及意义。　　 4.奥斯特实验的意义：这一重大发现轰动了科学界。因为它揭示了电现象和磁现象不是各自孤立的，而是紧密联系的，从而说明表面上互不相关的自然现象之间是相互联系的，这一发现有力地推动了电磁学的研究和发展. 要点二通电螺线管的磁场（15min） 1.思考：既然电能生磁，为什么手电筒、普通电线通电时吸引力好像不存在？如何增强磁场？让学生阅读课本P125“通电螺线管的磁场”来回答。 2.演示实验：通电螺线管的磁场是什么样的？提出问题：通电导线周围存在磁场，通电螺线管的周围也应该存在磁场，那么通电螺线管的磁场是什么样的？用什么方法可以显示出磁场的分布？（铁屑或小磁针）设计实验：按照课本P125图20.2-4布置器材。为使磁场加强，在螺线管中插入一根铁棒。把四个小磁针放到螺线管四个特殊的位置上（如下图所示），在图上记录磁针N极的方向，这个方向就是该点磁场的方向。实验检验：如右图所示归纳分析：对比上节课学习的蹄形磁体和条形磁体的磁场分布，你能得到什么结论？得出结论：1.通电螺线管外部的磁场与条形磁体的磁场相似。 2.它的两端相当于条形磁体的两极。　　 3.探究实验：“通电螺线管两端的极性与环绕螺线管的电流的方向之间有什么关系？” 提出问题：通电螺线管外部的磁场与条形磁体的磁场相似，它的两端就相当于条形磁体的两个磁极。那么通电螺线管两端的极性与环绕螺线管的电流的方向之间有什么关系？做出猜想：改变电流方向，磁场方向也会变化。设计进行实验：将静止的小磁针靠近放在通电螺线管的一端，根据磁针的偏转判定螺线管的极性（每个小组根据实验单探究下面四个图中的一种情况，并把答案写在黑板上）。得出结论：通电螺线管的极性与电流方向有关。要点三安培定则（7min） 1.小组讨论课本P126“想想议议”：蚂蚁和猴子说的话对吗？看书P127图20.2-8，想想如何借助自己的手判断通电螺线管的极性。 2.安培定则的内容：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。 3.安培定则的作用：知道电流方向可判定通电螺线管的的磁极；知道极性可判定通电螺线管中电流的方向。对应练习：1.请你根据通电螺线管中的电流方向判断螺线管的极性：第3节电磁铁电磁继电器教学目标：（一）知识与技能 1、知道什么是电磁铁。 2、理解电磁铁的特性和工作原理。 3、了解电磁继电器和扬声器的结构和工作原理；（二）过程与方法 1、通过探究电磁铁磁性与什么因素有关的实验，进一步发展学生的空间想象力。 2、通过对实验的分析，提高学生比较、分析、归纳、结论的能力。（三）情感、态度与价值观通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥妙，培养学生的学习热情和求是态度，初步领会探索物理规律的方法。教学重点： 1. 电磁铁的概念及影响电磁铁磁性强弱的因素。 2.了解电磁继电器的结构和工作原理。教学难点： 1. 影响电磁铁磁性强弱的因素。 2. 电磁继电器的工作原理。教学方法：实验法、讨论法、启发式。教学用具：投影仪、微机；螺线管，铁棒，几个小磁针，一个线圈匝数可以改变的电磁铁，电源，开关，滑动变阻器，电流表和一小堆大头针。电磁继电器教学过程：（一）创设情境，引入新课提出问题：如果要使通电螺线管的磁性增强，应该怎么办呢？猜想：增大电流、螺线管绕密些、中间插一个铁芯等方法。实验：请同学们观察下面的实验：演示实验：先将小磁针放在螺线管的两端，通电后观察小磁针偏转的程度，再将铁棒插入螺线管，通电后观察小磁针偏转的程度。现象：插入铁芯的通电螺线管的磁性明显增强。结论：螺线管中插入铁芯磁性明显增强。（二）新课教学 1、电磁铁（1）概念：我们把插有铁芯的螺线管叫做电磁铁。提出问题：为什么插入铁棒后，通电螺线管的磁性会增强呢？（2）原理：铁芯插入通电螺线管，铁心被磁化，也要产生磁场，于是通电螺线管的周围既有电流产生的磁场，又有磁铁产生的磁场，因而磁场大大增强了。提出问题：电磁铁与永磁体相比，有些什么特点呢？它的磁性强弱与哪些因素有关呢？ 2、怎样使电磁铁的磁性强（1）猜想： ①电磁铁的磁场强弱可能与电流的大小有关，因为电流越大，电流产生的磁场可能就越强。 ②电磁铁的磁场强弱可能与线圈的匝数有关，因为一匝线圈要产生一定的磁场，匝数多，则产生的磁场也会增强。 ③电磁铁的磁场强弱可能与所插入的铁芯粗细有关，因为越粗，铁的质量越大，磁化的量越大。 ④电磁铁的磁场强弱可能与所插入的材料有关，可能插入另一种材料的物质，其磁性会有所不同。总结：教师经过讨论汇总后，总结为电磁铁的磁场强弱可能与电流的大小、线圈的匝数有关，下面对这两个问题进行实验设计。（2）设计实验 ①想研究电磁铁磁场的强弱与电流的大小有关，该如何控制匝数呢？同理要研究磁场与匝数的关系，该如何控制电流呢？（在研究匝数时控制电流不变，在研究电流时，控制匝数的不变） ②如何改变线圈的匝数？如何改变电流的大小？（取匝数不同的螺线管以改变匝数的不同；通过滑动变阻器改变电流的大小）③如何判断电磁铁磁性的强弱？（通过采用不同匝数的电磁铁以改变其匝数，通过在电路中串联滑动变阻器以改变电流的大小，通过让电磁铁吸起大头针的个数来判断其磁场的强弱。）（3）进行实验 ①组成电路：将电源、开关、滑动变阻器、电流表与电磁铁连成串联电路。 ②将开关合上或打开，观察通电、断电时，电磁铁对大头针的吸引情况，判断电磁铁磁性的有无。 ③将开关合上，调节滑动变阻器，使电流增大和减小（观察电流表指针的示数），从电磁铁吸引大头针的情况对比电磁铁磁性强弱的变化。 ④将开关合上，使电路中的电流不变（电流表的示数不变）改变电磁铁的接线，增加通电线圈的匝数，观察电磁铁磁性强弱的变化。（4）分析与论证 ①电磁铁通电时产生磁场，断电时没有磁场。 ②通过电磁铁的电流越大，它的磁场越强。 ③在电流一定时，外形相同的螺线管，线圈匝数越多，磁场越强。 3、电磁铁的优势（1）电磁铁磁性的有无可以通过电流的有无来控制。（2）电磁铁磁性的强弱可以通过电流的大小来控制。 4、电磁铁的应用电磁起重机、电磁阀、电铃等。 5、电磁继电器教师出示电磁继电器实物，提出问题： ①电磁继电器由哪几部分构成？ ②它是如何工作的？学生活动：结合实物，阅读教材教材相关内容，回答问题。师生共同总结： ①电磁继电器是由电磁铁、衔铁、簧片、触点（静触点、动触点）组成。 ②当有较小的电流通过D、E流入线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的电路接通，较大的电流就可以通过B、C带动机器工作。应用：（1）电磁铁两端可以接低电压、弱电流，工作电路部分可以接高电压、强电流的设备，所以它可以由低电压、弱电流电路来间接地控制高电压、强电流电路的电路。从而实现安全用电。（2）如果工作场所温度高或环境不好，还可以实现远距离操作。（3）在一些自动控制电路中会起到定时、控温的作用。 6.铭牌：（1）阅读电磁继电器的说明书。明确“线圈额定电压、额定工作电流、工作电路电压”的含义是什么？（2）观察电磁继电器，并尝试拨动触点，看其与谁是接触的，与谁是断开的。（3）使用电磁继电器 7.学生活动：（1）“线圈额定电压是直流6V”表示控制电路正常工作时，B、C两端接直流6V的电压；“被控制电压220V，电流1A”表示线圈工作电路电压220 V，电路中电流是1A。（2）看清各触点的位置后，讨论哪两个接线柱是接控制电路的，哪些接线柱是控制工作电路的。（3）连接电路，控制电路与工作电路分开，工作电路中连接一个小灯泡，看是否能通过电磁继电器控制小灯泡的亮灭。（三）课堂小结了解到影响电磁铁磁性大小的因素，知道插有铁芯的螺线管就是电磁铁，它的磁场强弱与电流大小、线圈匝数有关，电流越大，线圈匝数越多，则电磁铁的磁场就越强。所以电磁铁比永久性磁铁有无比可拟的优势，一是它的磁性有无可以由通电的有无来控制，它的磁性强弱可以由电流的大小来控制，这大大地方便了人们对不同磁性的需求。电磁铁的两个重要应用：一是电磁继电器，一是扬声器，它们都是由电磁铁组成的，电磁铁在其中担负着重要的角色。电磁继电器的核心部件是电磁铁，它的电流通断引起其磁性的有无，而磁性的有无又直接对衔铁的吸引产生作用，使之能对另外的一个电路起到控制作用。第4节电动机 ●教学目标一、知识与技能 1.了解磁场对通电导线的作用. 2.初步认识科学与技术之间的关系. 二、过程与方法 1.通过演示，提高学生分析概括物理规律的能力. 2.通过制作模拟电动机的过程，锻炼学生的动手能力. 三、情感态度与价值观通过了解物理知识如何转化成实际技术应用，进一步提高学生学习科学技术知识的兴趣. ●教学重点磁场对电流的作用. ●教学难点 1.分析概括通电导体在磁场中的受力方向跟哪两个因素有关. 2.理解通电线圈在磁场里为什么会转动. ●教学方法实验法、启发式、演示法. ●教具准备电源、蹄形磁体、开关、导线、铜棒（导体）、滑动变阻器、线圈、导轨、投影、微机. ●课时安排 1.5课时 ●教学过程一、复习提问，引入新课 1.磁场的基本性质是什么？（磁场对放入其中的磁体产生力的作用） 2.电流的磁效应是什么？（通电导体周围存在着磁场，磁场的方向跟电流的方向有关，这种情况叫做电流的磁效应）［演示］直流电动机通电转动. ［师］电动机为什么会转呢？（引导学生回忆奥斯特实验，知道通电导体周围存在磁场，能使小磁针偏转，即电流对磁体有力的作用，启发学生逆向思维）［师］磁场对电流有没有力的作用呢？［生甲］磁场对电流不一定有力的作用. ［生乙］磁场对电流应该有力的作用，这样电动机才会转动. ［师］哪位同学回答的正确？我们知道生产和生活中的许多电器都需要电动机来带动，电动机已经深入到现代社会生产生活的各个角落，下面我们就来研究电动机的工作原理，来获得正确的答案. 第六节电动机［板书］（一）磁场对通电导线的作用［板书］［演示］把导线ab放在磁场里，接通电源，让电流通过导线ab,观察它的运动，说出观察到的现象，讨论得出它的结论. ［生甲］接通电源，导线ab向外（或向里）运动. ［生乙］（讨论得出）通电导体在磁场中受到力的作用. 1.通电导体在磁场中受到力的作用.［板书］［师］把电源的正负极对调后接入电路，使通过导线ab的电流方向与原来相反，观察导线ab的运动方向. ［生甲］合上开关，导线ab向里（或向外）运动，与刚才运动方向相反. ［生乙］这说明通电导体在磁场中受到的力的方向与电流通过导体的方向有关. ［师］保持导线ab中的电流方向不变，但把蹄形磁体上下磁极调换一下，使磁场方向与原来相反，观察导线ab的运动方向. ［生甲］磁极调换后观察到导线ab的运动方向改变. ［生乙］这表明通电导体在磁场中运动方向与磁感线方向有关. 教师边说边板书 2.通电导体在磁场中受力的方向，跟电流方向和磁感线方向有关［板书］［师］当电流方向或者磁感线方向变的相反时，通电导体受力方向也变的相反.那么，把一个通电的线框放到磁场中，它会怎样运动？［生甲］通电线圈在磁场中旋转. ［生乙］通电线圈在磁场中转动90°，摆动后静止. ［师］那么我们能不能让它不停地转动？想一想，做做看. ［探究］让线圈转动起来. 教师巡迴检查，学生分组制作. ［生甲］我们组是先把漆包线在火柴盒等模子上绕了一个圈（不必绕的太多）.把两个引出端用胶带固定在线圈上，使两端引线在一条直线上.用小刀刮去两端引线的漆皮，不过注意一端全部刮掉（可以用砂纸打），另一端只刮去半圈，这样线圈就做成了. ［生乙］我们组是剪两段直径约1 mm，长度约100 mm的相同的铜丝，上端弯成Z字形，下端与导线相连并用图钉固定在硬纸板（或木板）上，与线圈相连的端点要大致保持在同一水平面上，这样支架就做成了. ［生丙］把线圈放在支架上，磁铁放在线圈下方，通电调整磁铁位置，使磁铁与线圈尽量靠近，但又不能相互接触，并用手轻推线圈，线圈就不停地转动起来. ［生丁］我们组的线圈不停地转动起来后，我们改变电流方向，发现线圈转动方向也发生改变. ［生戊］我们组是线圈不停地转动起来后，改变磁极极性，发现线圈转动方向也发生改变. ［师］经过大家的努力，我们做出一台小小电动机，那么电动机的基本构造是什么样的？看投影. （二）电动机的基本构造［板书］［生甲］电动机由两部分组成：转子和定子. ［生乙］电动机里，能够转动的部分叫转子，固定不动的部分叫定子. ［师］在上面探究活动中，我们使线圈转起来了.如果把“小小电动机”线圈两端引线的漆皮全部刮掉，线圈又会怎样运动呢？［生甲］接通电源，线圈在磁场里发生转动，但转动不能持续下去，转90°角摆几下就停了. ［师］怎么解释这一现象呢？看演示. ［演示］使线圈位于磁体两磁极间的磁场中. 1.使线圈静止在图乙位置上，闭合开关，观察. ［生］发现线圈没有运动. ［师］这是由于线圈ab、cd两个边受力大小一样，方向相反的原因，这个位置是线圈的平衡位置. 2.使线圈静止在图甲位置上，闭合开关观察. ［生甲］线圈受力沿顺时针方向转动. ［生乙］可是线圈能靠惯性越过平衡位置，但不能继续转下去，最后要返回平衡位置. ［生丙］为什么会返回呢？［师］看图丙，使线圈静止在这个位置上，这是刚才线圈冲过平衡位置以后所到达的地方，闭合开关，观察. ［生甲］线圈向逆时针方向转动. ［生乙］这说明线圈在这个位置所受力是阻碍它沿顺时针方向转动的，这也就使线圈返回平衡位置. ［生丙］那我们在探究实验中，线圈为什么能连续转动呢？［生丁］因为小小电动机两根引线，一根刮去半周，一根刮去一周，而线圈没刮半周，是都接在电路里，刮去半周的只有刮去的部分接入电路里. ［生戊］刮去半周有什么作用？［生己］刮去的通电，没刮去的绝缘，不通电. ［生辛］当线圈转过平衡位置，如果供电，线圈就受到阻碍它沿原来方向转动的力.如果不供电线圈由于惯性会继续转动，小小电动机就是利用这个原理工作的. ［师］在“小小电动机”中我们只利用了一半的电力，也就是线圈每转一周，只有半周获得动力.如果设法改变后半周电流的方向，使线圈在后半周也获得动力，线圈将会更平稳、更有力地转动下去.实际的直流电动机是通过换向器来实现这项功能，看屏幕（微机内容为换向器的构造、作用）［生甲］换向器的构造，两个铜半环E和F跟线圈两端相连，它们彼此绝缘，并随线圈一起转动. ［生乙］A和B是电刷，它们跟半环接触，使电源和线圈组成闭合电路.线圈转动时，它通过换向器使电流方向发生改变，使线圈的受力方向总是相同，线圈就可以不停地转动下去了. ［生丙］换向器的作用：当线圈刚刚转过平衡位置时，换向器能自动改变线圈中电流的方向，从而改变线圈受力方向，使线圈连续转动. ［师］实际的直流电动机都有多个线圈，每个线圈都接在一对换向片上.除直流电动机外，生活中还经常用到交流电动机，交流电动机也是利用通电导体在磁场中受力来运转的.我们看课本生活中的电动机，从这段你知道了什么？（三）生活中的电动机［板书］［生甲］电动机工作实质是电能转化为机械能. ［生乙］电动机优点：构造简单、控制方便、体积小、效率高、功率可大可小、无污染. ［师］这节课大家表现非常的好，我们把这节课内容进行小结. 三、小结本节主要学了磁场对通电导体的作用，电动机的基本构造，生活中的电动机，结合投影与学生们小结. 四、布置作业动手动脑学物理② 参考答案： 1.这个问题对初中学生来说可能比较难，只要能说出改变电流方向使电动机反转就可以了. 2.按课本要求，让学生自己课后调查家庭及社会中电动机的使用情况. 五、板书设计第六节电动机一、磁场对通电导线的作用 1.通电导体在磁场中受到力的作用. 2.通电导体在磁场中受力的方向，跟电流方向和磁感线方向有关. 二、电动机的基本构造三、生活中的电动机第5节磁生电课题磁生电教学目标知识与技能知道电磁感应现象；知道产生感应电流的条件；知道发电机的原理；知道什么是交流电；知道我国供生产和生活用的交流电的频率，区分交流电和直流电过程与方法探究磁生电的条件,进一步了解电与磁的联系；观察和体验发电机是怎样发电的情感态度与价值观认识自然现象之间是相互联系的，了解探索自然奥密的科学方法；认识任何创造发明的基础是科学探究的成果；初步具有创造发明的意识。教材分析教学重点知道电磁感应现象和磁生电的条件教学难点尝试动手设计实验，并由实验结果概括物理规律教具准备电阻线一条、学生电源、铁架台、蹄形磁铁、细线、矩形线圈、电流表、手摇发电机模型、小灯泡、若干导线、发电机原理挂图、磁针教学设计教学过程教师活动师生互动设计意图导入新课演示：如图 ① ② 按步骤①、② 回忆、思考并回答奥斯特实验内容及电流方向与磁针偏转方向的关系复习旧知识，同时培养学生逆向思维，新旧连贯提出问题电能生磁，那么磁能生电吗？思考、讨论后回答，可能答法不一培养学生的逆向思维能力，从而培养创新精神实验探究演示：如图，按①～②进行观察、体验、思考后回答：磁能生电。并指出此装置（实验）中能的转化（由机械能转化为电能）培养学生科学探究能力及精神演示：如图，按①～④步进行再把N、S互换观察、分析后回答出：运动①无电流产生。运动②无电流产生。运动③有电流产生。运动④有电流产生，但电流计指针摆动方向与③的相反，N 、S互换也不同培养学生的分析问题的能力概括总结引导学生总结规律闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应现象，产生的电流叫感应电流，且电流方向与导体运动方向、磁感线方向有关培养学生解决问题能力，表达能力、评估能力、勇于发表自我见解的精神介绍科学家英国物理学家法拉第经10年探索，在1831年发现磁生电条件和规律，进一步揭示了电与磁的联系，导至发电机的发明让学生体验科学家的探索精神培养学生学习科学的精神，用名人的事迹教育学生不畏困难勇于探索应用举例演示：用手摇动手摇发电机，使电流表指针摆动学生观察构造及电流表的指针摆动次数和线圈转动的关系培养学生的综合概括的能力发电机工作原理挂图解说每秒周期性变化次数叫频率，单位——Hz 闭合线圈在磁场中转动产生交流电我国交流电频率为50 Hz——50周期/s——电流方向100次/s 让学生了解我国交流电的频率合作交流引导学生回答能的转化过程发电机—机械能转电能内燃机——内能转动能水轮机——水能转动能汽轮机——内能转动能培养学生合作意识、交流能力布置作业 1、“动脑动手学物理”⑴～⑷ 2、查找关于电磁感应的应用资料学生独立完成让学生通过回忆加深对知识的理解板书设计磁生电一、电磁感应现象闭合电路的一部分导体在…… 二、电机原理——电磁感应三、发电机结构四、科学家——法拉第五、交流电：周期性改变方向…… 频率：50Hz 六、能量转化——机械能转电能 13
