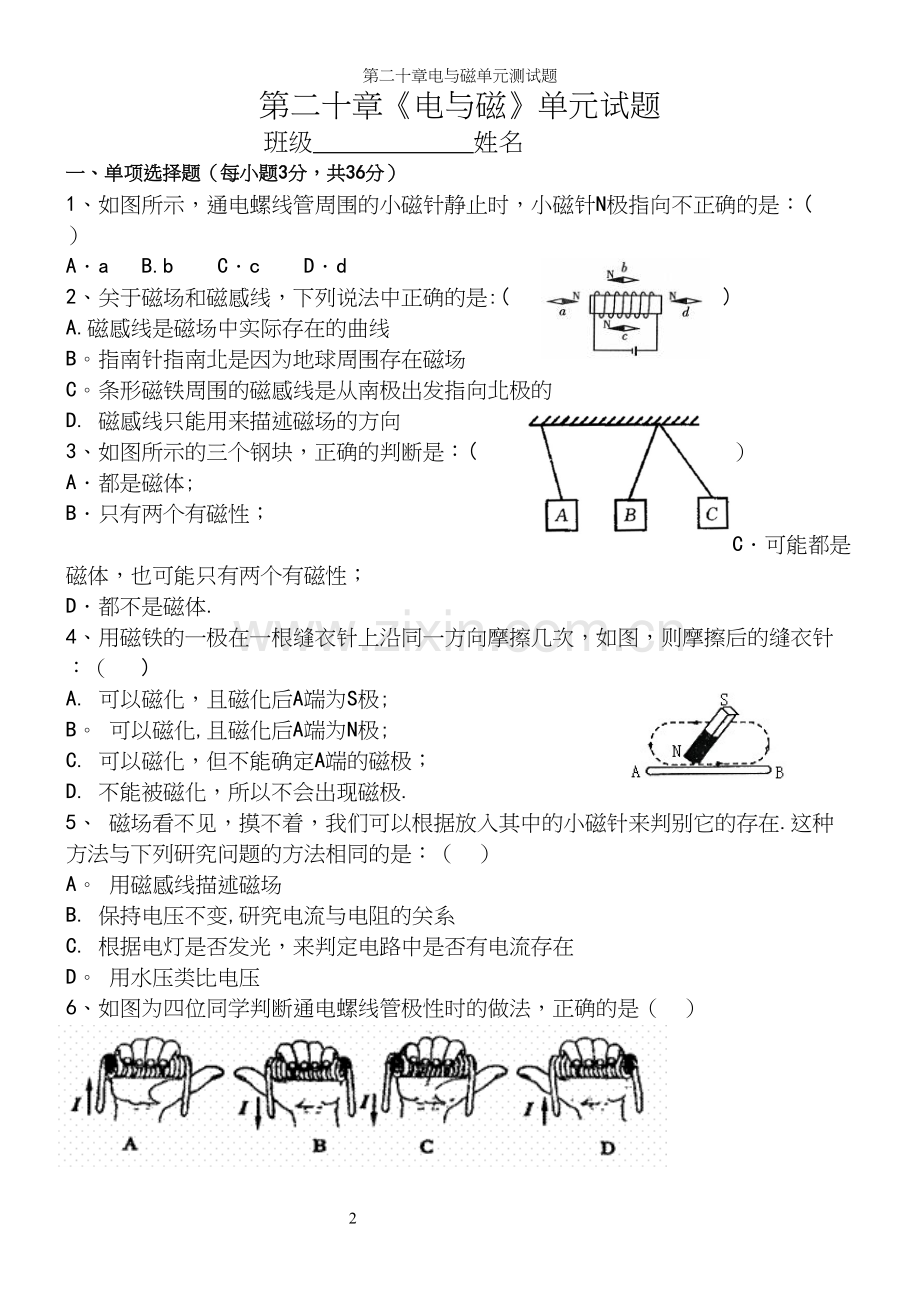

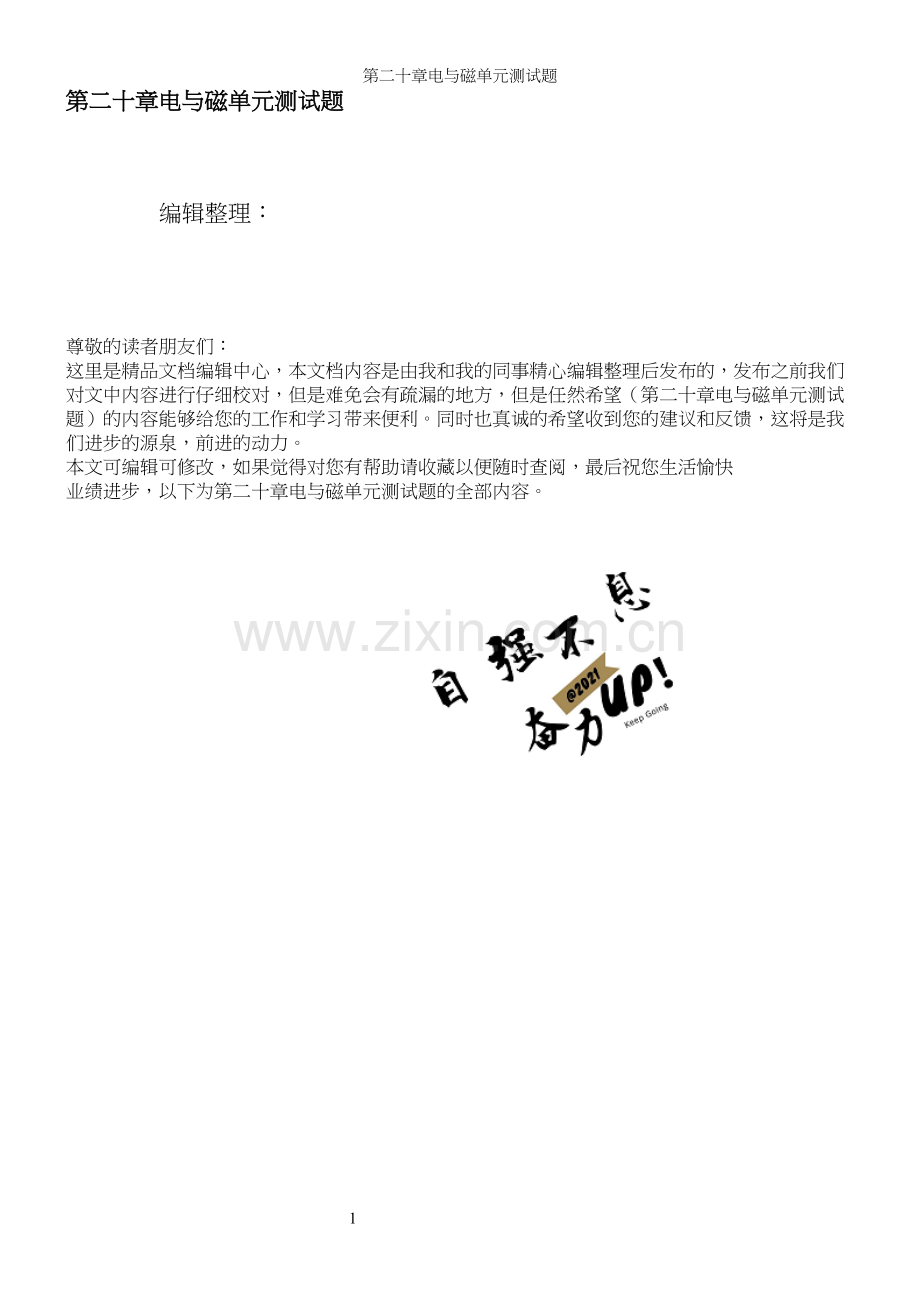

第二十章电与磁单元测试题第二十章电与磁单元测试题 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（第二十章电与磁单元测试题）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为第二十章电与磁单元测试题的全部内容。6第二十章电与磁单元试题 班级 姓名 一、单项选择题（每小题3分，共36分）1、如图所示，通电螺线管周围的小磁针静止时，小磁针N极指向不正确的是：( ）AaB.bCcDd2、关于磁场和磁感线，下列说法中正确的是:( )A.磁感线是磁场中实际存在的曲线 B。指南针指南北是因为地球周围存在磁场C。条形磁铁周围的磁感线是从南极出发指向北极的D. 磁感线只能用来描述磁场的方向 3、如图所示的三个钢块，正确的判断是：( ）A都是磁体;B只有两个有磁性；C可能都是磁体，也可能只有两个有磁性； D都不是磁体.4、用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，如图，则摩擦后的缝衣针：（ )A. 可以磁化，且磁化后A端为S极;B。 可以磁化,且磁化后A端为N极;C. 可以磁化，但不能确定A端的磁极；D. 不能被磁化，所以不会出现磁极.5、磁场看不见，摸不着，我们可以根据放入其中的小磁针来判别它的存在.这种方法与下列研究问题的方法相同的是：（ ） A。 用磁感线描述磁场 B. 保持电压不变,研究电流与电阻的关系C. 根据电灯是否发光，来判定电路中是否有电流存在D。 用水压类比电压 6、如图为四位同学判断通电螺线管极性时的做法，正确的是（ ）7、如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。则可以判断图中A、B、C、D四个磁极依次是:( ）A、N、S、N、N B、S、N、S、S C、S、S、N、S D、N、N、S、N 8、若改变通电导线在磁场中受力的方向,可采取的办法:( ）A改变通电导线中的电流大小； B只改变电流方向或只改变磁感线方向；C改变电流方向同时改变磁场方向; D改变电流大小的同时改变磁场的强弱。9、如图所示，动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上。当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中产生了随声音变化的电流。则下列电器的原理与动圈式话筒的原理相同的是:（ )A。电动机； B.发电机； C.电磁铁;D。电铃.10、下列各图中，有错误的是：( )11、要改变感应电流的方向,以下方法正确的是:（ ）A、改变磁场的强度 B、改变导体切割磁感线的速度C、改变导体切割磁感线的方向 D、使导体沿磁感线方向运动12、下列说法正确的是：( ）A、电动机的发明,实现了机械能向电能的大规模转化B、发电机是利用通电线圈在磁场中受力转动的原理制成的C、奥斯特实验说明利用磁场可以产生电流 D、电铃是利用电流的磁效应来工作的二、 填空题（每空1分，共20分）13、 磁体各部分的磁性强弱不同，条形磁体的 磁性最强，磁体上磁性最强的部分叫 同名磁极相互靠近时会相互 14磁体周围存在着 磁场是有方向的,小磁针在磁场中静止时 极所指方向,就是该点的磁场方向磁铁周围的磁感线都是从磁铁的 极出来，回到磁铁的 极15电动自行车的“心脏”是电动机，它是利用 的原理工作的；关闭电源，人用力踩脚踏,电动机就变成了“发电机”，从而实现“自发电”,它的发电原理是 。16电磁铁的优点很多，它的磁性有无可以由 来控制电磁铁的磁性强弱可以由 来控制；电磁铁的南北极可以由 来控制，使用起来很方便在电流一定时，螺线管的匝数越多，它的磁性越 17利用电磁继电器可以用_ _控制高电压强电流工作电路,利用电磁继电器可以帮助人们实现_ _和_ _。18如图中所示的两个模型,其中甲图是 机的模型,它是根据 制成的，乙图是 机的模型，它是根据 制成的 三、综合题（共44分）图12图11图1019、（8分）小华到河边游玩，在河中发现如图甲所示的装置,顺着导线小华来到河边的一个小屋，在屋内发现了如图乙所示的小装置屋里的叔叔告诉小明,这两个装置组成了防汛报警器 （1）请你在两图中把电路连起来（2)请说出:当图甲中的水面上升到一定位置时，通过怎样的过程，图乙中的报警灯就被接通发光（图甲中的球A是一个小浮子，能随水面的升降而升降） 答：20题图图乙图甲20、（6分）根据图中所示的电流方向标出通电螺线管的极性21、（12分）如下图所示是有关电与磁实验的装置图，请说出每个图是用来研究什么问题的.A装置是用来研究 的实验；B装置是用来研究 的实验;C装置是用来研究 的实验；D装置是用来研究 的实验.22、（8分）为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：猜想A：电磁铁通电时有磁性，断电时没有磁性猜想B：通过电磁铁的电流越大，它的磁性越强猜想C：外形相同的螺线管,线圈的匝数越多，它的磁性越强为了检验上述猜想是否正确,小丽所在实验小组通过交流与合作设计了以下实验方案用漆包线（表面涂有绝缘漆的导线)在大铁钉上绕制若干圈，制成简单的电磁铁如下图所示的从左到右a、b、c、d为实验中观察到的四种情况。 a b c d根据小丽的猜想和实验,完成下面填空:（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它_的不同；（2)通过比较_两种情况，可以验证猜想A是正确的；(3）通过比较_两种情况，可以验证猜想B是正确的；（4）通过比较d中两电磁铁,发现猜想C不全面，应补充_的条件。22、（10分)回顾与电和磁有关知识完成下列有关问题。（1）由（下左图）的实验可知： 有磁场；此磁场的方向跟_有关.这种现象叫电流的 效应，电磁铁就是利用这种效应制成的.（2）小红利用电磁铁设计了一种微机室防盗报警器(如上右图）。在微机室房门处安装开关S,电铃安在传达室.当房门被推开时,开关S闭合，电流通过电磁铁，电磁铁 （填“有”或“无”)磁性,跟金属弹性片上的磁铁相互 ，电铃电路接通电铃报警.一、选择题1、D，2、B，3、C，4、B, 5、C ，6、A ，7、D ,8、B ，9、B，10、C，11、C ，12、D二、填空题13。两端、磁极、排斥； 14磁场、北、北、南；15 磁场对电流的作用 电磁感应；16通断电流、电流大小、电流的方向、强；17低电压弱电流、远程控制、自动化控制,18.电动、通电线圈在磁场中受力转动、发电、电磁感应现象；三、综合题19当水位上升到一定位置时，浮子A就会将竹片圆筒B顶起，使开关K闭合，控制电路被接通。电磁铁具有磁性，衔铁被吸引，使触点开关闭合,从而工作电路被接通。这样小灯泡就能发光报警.20、左图上边为S 极，下边为N极；右图左边为N 极，右边为S极。21、电磁感应，电流的周围存在着磁场，电磁铁磁性的强弱与线圈匝数的关系，磁场对通电导体力的作用22、（1）磁性的强弱;（2)a b ;(3)b c ；（4）电流相等23、 (1）.通电导线的周围； 电流的方向；磁；(2）.有，排斥
